05 · Flash Sparse Attention¶
稀疏 attention 的选点机制属于机制侧的内容，本篇只讲选完之后 kernel 怎么算得快：同一套 tiling 与 online softmax，如何适配不规则 gather 的 KV 集合。阅读本篇需要 01 · IO-awareness、online softmax 与 tiling（tiling、online softmax、LSE）与 04 · FA4（CuTeDSL）与工程接口 §4（
cu_seqlens/ varlen）作为前置；机制侧的数学见 03 · sparse 路线（一）：静态稀疏与推理期动态稀疏–05。对照代码：上游固定版本
fla的nsa/、moba/、dsa/（commit81091cc6）；滑动窗口落在flash-attention。DSA 的生产 kernel 不在fla，见 §4。
0. 和 FlashAttention 差在哪¶
FA 的 KV 循环扫的是时间上连续的块：\(K[j B_c : (j+1) B_c]\) 一次 TMA/cp.async 就能载入。稀疏 attention 的 KV 集合是 query 的函数——\(S_t \subseteq \{1, \dots, t\}\)，\(|S_t| = k \ll t\)。IO-aware 的目标从「不物化 \([N, N]\)」扩展成两件事：
- 仍然不物化 densified 的 \([N, N]\)（online softmax 不变量不变）。
- 每次 HBM 读要对齐硬件：连续、且被尽可能多的 query head 共享。否则「算力稀疏」不会变成「访存稀疏」——GQA 下每个 KV head 要服务一组 Q head，若组内各选各的，一次 gather 只能摊到 1 个 head 上，带宽上吃亏的还是那次不规则读。
由此，实现空间收敛为四条路线：
| 路 | 做法 | 代表 |
|---|---|---|
| A. 改 mask，不改 gather | 连续带状 / 块对角，FA 裁 n_block_min/max |
sliding window、Llama 4 chunked |
| B. 自定义 gather + online softmax | 一个 CTA 固定一组 Q head，内层按选中块 gather | NSA |
| C. 把稀疏 pattern 重排成 varlen FA | 选完之后 pack 成若干短序列，两次现成 FA + LSE 归并 | MoBA |
| D. token gather + 稠密 FA | indexer 选出 \(k\) 个 token，MQA 共享下 gather 一次 | DSA（生产 kernel 在 FlashMLA） |
A 几乎零成本；B 和 D 需要写新 kernel；C 是「一个 softmax kernel 都不要写」的极端。
1. 静态稀疏：sliding window¶
04 §7 的 window_size=(left, right) 就是这条路。kernel 用窗口裁剪 KV 循环的上下界（FA2：flash_fwd_kernel.h:L83–L87），不做 gather、不改 online softmax，只是少跑几个 KV tile。causal 加左窗口 \(w\) 时，复杂度从 \(O(N^2 d)\) 降到 \(O(Nwd)\)，而且读的还是连续地址。
NSA / CSA 的滑窗分支直接调用这条路径，不另写 kernel（§2 末尾）。这是 sparse flash 里最便宜、也最不「稀疏」的一档：pattern 在编译期已知，调度器和 FA 的密集情况完全一样。
2. NSA：沿 head 轴重新分块¶
机制在 04 · sparse 路线（二）：可训练稀疏。fla 的实现是 parallel.py 的 parallel_nsa（parallel.py:L836），把三个分支拼起来。
2.1 GQA 与 G ≥ 16 的要求¶
G = q.shape[2] // k.shape[2]
assert G >= 16 and (G & (G - 1)) == 0, "Group size (HQ/H) must be a power of 2 and >= 16 in NSA"
\(G\) 是 kernel 的 tile 维：一组 Q head 被当成 \([G, d]\) 一次载入，Triton 要求这一维是 2 的幂。论文配置里 \(G=16\) 不是巧合——它同时满足「组内共享一份 block 列表」（Eq. 10）和「SRAM 里放得下一组 Q」两个条件。

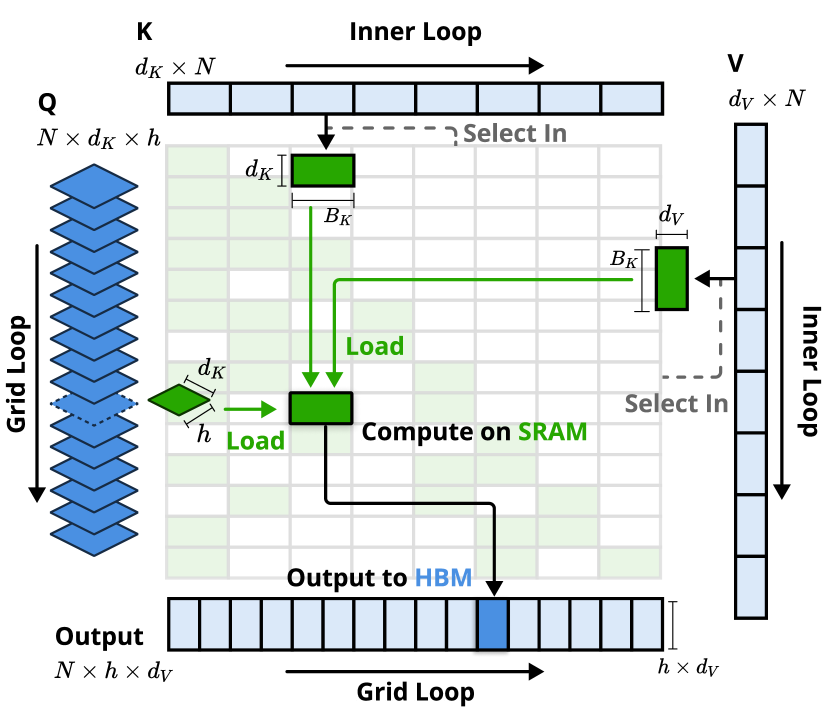

图：NSA 的 Triton kernel（Yuan et al. 2025, Fig 3；arXiv:2502.11089）。FA 沿时间切 Q 块，但 NSA 下「同一时间块里的 query 可能要完全不相交的 KV 块」。解法是沿 head 轴重新分块：一个 GQA 组的全部
G个 query 一次进 SRAM（绿），内层按I_t顺序 gather 连续 KV 块。Eq. 10 保证组内共享I_t，每个选中块从 HBM 只读一次、被G个 head 摊薄。
2.2 编排：压缩、top-k、选择与滑窗¶
k_cmp, v_cmp = mean_pooling(k, block_size, cu_seqlens_k), mean_pooling(v, block_size, cu_seqlens_k)
...
o_cmp, lse_cmp = parallel_nsa_compression(...)
if block_indices is None:
block_indices = parallel_nsa_topk(
q=q, k=k_cmp, lse=lse_cmp, ...
)
o = o_slc = ParallelNSAFunction.apply(q, k, v, block_indices, ...)
if g_slc is not None:
o = o_slc * g_slc.unsqueeze(-1)
if o_cmp is not None:
o = torch.addcmul(o, o_cmp, g_cmp.unsqueeze(-1))
if window_size > 0:
o_swa = flash_attn_func(q, k, v, causal=True, window_size=(window_size-1, 0))
o = torch.addcmul(o, o_swa, g_swa.unsqueeze(-1))
对照论文 Eq. 5：\(o^{*} = \sum_c g^c \cdot \mathrm{Attn}_c\)。实现上有三个具体选择：
- 压缩分支用 mean-pool，不是论文的可学习 \(\varphi\)。
fla是算子库而不是模型库，把 \(\varphi\) 留给调用方；算子本身只保证「一块到一个 entry」的形状。parallel_nsa_compression（compression.py:L30）就是一次对压缩 KV 的 dense attention，走 online softmax。 - 选择复用压缩分支的 LSE。
parallel_nsa_topk若拿到lse_cmp就不再重算 max/sum，直接以 \(\exp(s - \mathrm{lse})\) 作为块重要性——这是论文 Eq. 8–10 的 score-reuse。 - 滑窗是现成的 FA，
window_size=(w-1, 0)即因果左窗口。门控用addcmul实现，三个分支始终都会计算（sigmoid 门，不是硬路由）。
2.3 top-k：bitonic merge¶
parallel_nsa_kernel_topk 每个 CTA 固定一个 (token, KV-head)，Q 组常驻 SRAM：
b_q = tl.load(p_q, mask=m_q, other=0.0)
b_q = (b_q * scale).to(b_q.dtype)
...
b_s = tl.dot(b_q, b_k)
...
# the 1st and the last 2 blocks are always selected, with normalized score set to 1.0
b_p = tl.where((o_c == 0) | ((o_c == IC - 1) | (o_c == IC)), 1., exp(b_s - b_lse[:, None]))
b_i, b_ip = tl.sum(b_p, 0), b_i
b_p 先按组内 head 求和（Eq. 10 的组一致性），再和历史 top-k 做 bitonic merge（utils.py 的 _bitonic_merge）。第 0 块（sink）和当前块、当前块的前一块被强制选中——这个静态 prior 直接写进 kernel，而不是由调用方事后补齐。
2.4 选择分支：online softmax 扫 I_t¶
b_q = tl.load(p_q, mask=m_q, other=0.0)
b_q = (b_q * scale).to(b_q.dtype)
...
b_m = tl.full([G], float('-inf'), dtype=tl.float32)
b_acc = tl.zeros([G], dtype=tl.float32)
for i in range(NS):
i_s = tl.load(block_indices + i).to(tl.int64) * BS
if i_s <= Q_OFFSET + i_t and i_s >= 0:
...
b_s = tl.dot(b_q, b_k)
b_s = tl.where((Q_OFFSET + i_t >= (i_s + tl.arange(0, BS)))[None, :], b_s, float('-inf'))
b_m, b_mp = tl.maximum(b_m, tl.max(b_s, 1)), b_m
b_r = exp(b_mp - b_m)
b_p = exp(b_s - b_m[:, None])
b_acc = b_acc * b_r + tl.sum(b_p, 1)
b_o = b_o * b_r[:, None] + tl.dot(b_p.to(b_q.dtype), b_v)
这就是 01 的 online softmax，只是外层循环的「下一个 KV 块」从 \(j, j+1, j+2, \dots\) 换成了 block_indices[0], block_indices[1], …。因果 mask 仍按绝对位置切。Q_OFFSET = TK − TQ 是 decode 路径：query 是序列末尾的 TQ 个 token，KV 带 cache。
grid 是 (TQ, ⌈V/BV⌉, B·H)（与 fla 代码变量对应：B 是 batch 大小，H 是 KV head 数，BV 是 V 维的分块大小）：每个 query token 乘每个 KV head 一个 CTA。论文说「Outer Loop on Grid」的理由就在这里——每个 query 的内层都是固定的 n 块，静态调度没有 tail effect。
backward（parallel_nsa_bwd_kernel_dq / _dkv）同样按 block_indices gather，用存下来的 LSE 重算 \(P\)，和 FA 的 recomputation 同构。
3. MoBA：两次 varlen FA + 一次 LSE mix¶
机制在 04 · sparse 路线（二）：可训练稀疏 §8。fla 的实现（parallel.py）一行 Triton 都没写。

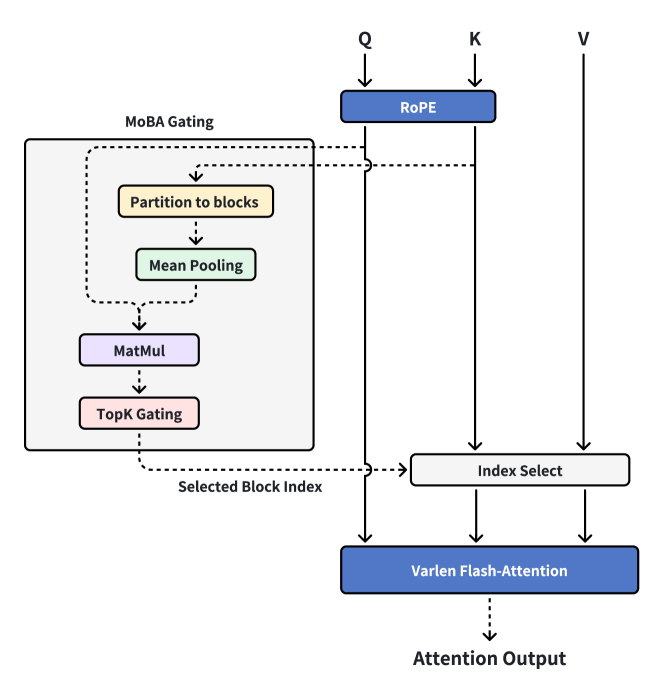

图：MoBA 接到 FlashAttention 上的数据通路（Lu et al. 2025；arXiv:2502.13189）。左侧 gating 是普通 PyTorch（partition → mean pool →
Q @ K̄→ top-k）；右侧真正算 attention 的是一次 varlen FA。fla比这张图多走了一步：本块自 attention 和跨块 MoBA 分成两次 FA，再用 LSE 归并——因为当前块必须因果，跨块可以非因果。
3.1 把稀疏 pattern pack 成 varlen¶
prepare_moba_chunks 按 chunk_size 切 packed 序列，并丢掉每个 sample 的最后一块（它只会被本块自 attention 看见，不能当 MoBA target）。然后 parallel_moba（parallel.py:L296）：
打分分两步：先把每个 chunk 的 K mean-pool 成一个代表向量，再让每个 token 的 query 与所有 chunk 代表打分：
然后 gate.masked_fill_(未来块 | 跨 sample, −∞)，再 topk(gate, k=topk-1, dim=0) 选出目标块——本块已由 self-attn 覆盖，所以少选 1。
选中的 (chunk, head, token) 三元组被 scatter 成布尔 mask，再用 nonzero 抽出：
moba_q：被路由到至少一块的 query，按「（目标块，head）」重新打包moba_kv：目标块的 K/Vmoba_cu_seqlens_q / _k：每一对（目标块，head）是一条 varlen 序列
topk=1 时退化为纯因果 self-attn（parallel.py:L354）。
3.2 两次 FA，LSE 在 log 域归并¶
self_attn_out_sh, self_attn_lse_hs, _, _ = (
_flash_attn_varlen_forward(
q=q, k=k, v=v,
cu_seqlens_q=self_attn_cu_seqlens,
cu_seqlens_k=self_attn_cu_seqlens,
...,
causal=True,
)
)
moba_attn_out, moba_attn_lse_hs, _, _ = _flash_attn_varlen_forward(
q=moba_q, k=moba_kv[:, 0], v=moba_kv[:, 1],
cu_seqlens_q=moba_cu_seqlens_q,
cu_seqlens_k=moba_cu_seqlens_k,
max_seqlen_k=chunk_size,
causal=False,
)
本块必须是 causal=True（当前块含未来 token）；跨块已经在 gating 阶段丢掉了未来块，所以用 causal=False，max_seqlen_k=chunk_size。
两路输出不能直接相加——softmax 的分母不同。归并用的是 FA 存下来的 LSE，两路逐 token 对齐（parallel.py:L167–L205）：
这就是 01 的 online softmax 在「已经算完的两路 attention」上又做了一次。backward 把 mixed_lse 当作 FA 的 softmax_lse 回传给 _flash_attn_varlen_backward（parallel.py:L235），梯度自动按这个混合分母传播。
MoBA 的 kernel 创新为零。 它证明了：只要选择粒度是块，并且愿意付一次 pack/unpack 的代价，FA 本身就是 sparse attention kernel。代价是 per-head 独立路由（不强制组一致），以及 decode 退化成 dense——单 token 没有「query 块」可以摊薄。
4. DSA：token 级选择 + MQA 共享¶
机制在 05 · sparse 路线（三）：DSA 与 DeepSeek-V4 的 CSA/HCA。fla 只提供参考实现 naive.py；生产路径是 DeepSeek 的 FlashMLA / DeepGEMM。
4.1 参考实现¶

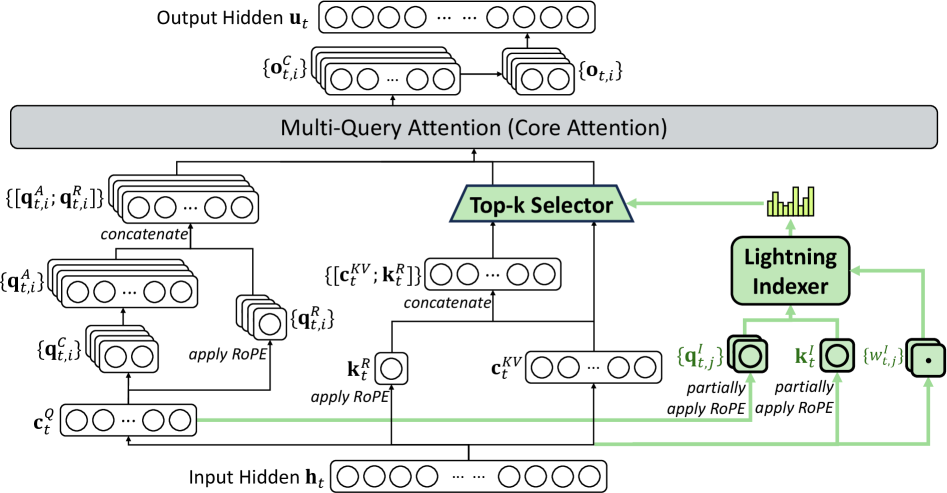

图：DSA 的两段式结构（DeepSeek-AI 2025, Fig 2；arXiv:2512.02556）。绿色是新增的 indexer / selector；核心 attention 仍是共享 KV 的 MQA。kernel 也按这道缝拆开：indexer 是一次便宜的二次 GEMM，core 是一次 gather + 短 FA。
Lightning indexer（naive_dsa_indexer）：
k_idx: [B, T, DI] 没有 head 维——单头共享，MQA 式。topk 默认 2048，短于 topk 的序列用 -1 padding。naive_dsa（naive.py:L98）把选中下标 scatter 成布尔 mask，再跑一次 masked softmax。选择跨所有 query head 共享（docstring: "The selection is shared across all query heads"）。
这份参考实现的作用是把公式固定下来供核对，完全不能当 kernel 用：indexer 物化了 \([H_I, N, N]\)，核心 attention 物化了 \([H_Q, N, N]\)（fla 代码里序列长记作 T，本文统一记作 N）。
4.2 生产 kernel¶
DSA 没有让 attention 整体次二次。它把开销拆成两部分：
两个开源落点（DeepSeek-V3.2 技术报告 / 官方 repo）：
| 组件 | 仓库 | 做什么 |
|---|---|---|
| indexer logit（含 paged） | DeepGEMM PR #200 | FP8 GEMM 打 \(q^I \cdot k^I\)，输出喂 top-k |
| sparse core attention | FlashMLA PR #98 | 按 indexer 下标 gather latent KV，跑 MQA-mode MLA；CUDA 实现 |
本仓库的 deepgemm 是 GEMM 库本体，不含该 PR 的 indexer 路径；FlashMLA 也不在本地代码镜像中。读生产 kernel 需要去这两个上游。README.md 把 NSA/MoBA/DSA/MSA 收成一张 2×2 表格，是目前最干净的 taxonomy，但代码只有 naive。
IO-aware 论点在这里换了一种说法：token 级 gather 本身是不规则的，但 MLA 的 MQA mode 下整个模型共用一份 latent KV，一次 gather 被所有 head 摊薄。NSA 用「块连续加组一致」达到共享；DSA 用「一份 KV 加所有 head」达到共享。contiguity 不是目的，一个 KV entry 被多少 query 共享才是（Attention 机制 §4）。
短 prefill 的特例：V3.2 在短序列上改走 masked MHA-mode 模拟 DSA——和 MLA 按阶段换算法是同一模式（01 · 基础：MHA → MQA → GQA → MLA §4.5）。kernel 侧就是「indexer 关掉、FA 开全」。
4.3 CSA / HCA¶
DeepSeek-V4 的 CSA 把 indexer 搬到压缩后的序列上（05 · sparse 路线（三）：DSA 与 DeepSeek-V4 的 CSA/HCA §6），只改 indexer 的输入，不改 core。core attention 仍然是「gather + MQA FA」，多出来的是：
- 一道学出来的 token-level compressor（门控池化，不是 NSA 的 MLP
φ） - indexer 在 \(N/m\) 长度上跑，二次项再缩一档
- 当前压缩块看不见块内其他 token，必须保留 \(w=128\) 的 SWA 分支——又回到 §1 那条现成 FA 路径
HCA 把压缩比推到 \(m'=128\) 后改回 dense。从 kernel 角度看，CSA/HCA 是 DSA 的调度参数，不是新的 softmax 算法。
5. 四条路线的对比¶
README.md 的 2×2 加上 kernel 列：
| NSA | MoBA | DSA | MSA | |
|---|---|---|---|---|
| 粒度 | block + 压缩 | block | token | block（indexer 先打 token 再 max-pool） |
| 打分 | 复用压缩 softmax | mean-pool key | lightning indexer | 学出来的 indexer |
| 组一致 | 强制（G≥16） |
per-head | MQA，全体共享 | per GQA group |
| 训练 | 原生 | 原生 / 适配 | KL 蒸馏 retrofit | 原生 + 在线 KL |
| decode | 稀疏 | 退回 dense | 稀疏 | 稀疏 |
| kernel | 定制 Triton gather + online softmax；滑窗走 FA | 两次 varlen FA + LSE mix | FlashMLA gather + MQA FA；fla 仅 naive |
尚未进 fla |
| 新 softmax kernel？ | 要 | 不要 | 要（生产在 FlashMLA） | 同 NSA 骨架 |
MSA（MiniMax Sparse Attention，arXiv:2606.13392）填上「block × learned indexer」那个空格：DSA 的打分器、NSA 的块选择。kernel 形态跟 NSA 选择分支一样，只是 block_indices 来自 indexer 而不是压缩 softmax。
和 FA 不变量的关系¶
三条 sparse 路线都不改动 01 的 online softmax。它们改的是「下一个 KV 块从哪来」：
FA / SWA : j = 0, 1, 2, …, N/Bc 连续
NSA slc : j ∈ I_t gather 连续块
MoBA : 先 pack 成 varlen，再走 FA 连续（pack 之后）
DSA core : j ∈ topk(I_{t,·}) gather token（MQA 摊薄）
LSE 的作用也多了一档：FA 用它重算 backward；MoBA 用它合并两路已经算完的 softmax。NSA 三分支的门控发生在 softmax 之后（addcmul），不需要 LSE mix——每条分支自己归一，门是另一个 sigmoid。
6. 小结¶
| 不变量 | 密集 FA | Flash Sparse |
|---|---|---|
| 不物化 \([N, N]\) | tiling + online softmax | 同左，只是 KV 循环的下标变了 |
| 读要对齐 | 连续 KV tile | 块连续，或 token gather 但 KV 被很多 head 共享 |
| 静态 prior | causal / window | sink 块、当前块、SWA 分支，必须写进预算 |
| backward | 重算 \(P\)，存 LSE | NSA：按同一 \(I_t\) gather 重算；MoBA：把 mixed LSE 交回 FA |
稀疏 flash 的全部工程判断，收敛为 Attention 机制 §4 那句话：真正重要的不是 contiguity，而是一个 KV entry 被多少个 query 共享。
下一篇：06 · Flash Linear Attention —— 同一套 IO-aware 思路换到 linear attention，对照 fla 把 chunkwise kernel 逐行拆开。
