06 · Activation 的 Recompute 与 CPU Offloading¶

上一篇讲的是梯度与参数侧的常驻显存，本篇转向另一大类——activation。activation 是随每个 micro-batch 生灭的流动显存，本篇讲的全部技巧都作用在这一项上：先解释 activation 显存为什么大（§1，\(s^2\) 项），然后讲 recompute 路线——full（§2）、底层 CheckpointFunction 与 RNG 正确性（§3，本篇的核心难点）、selective（§4）、三种策略的总账（§5-§6），再讲 CPU offloading 路线——Megatron 特有的 fine-grained offload（§7）与 TE 的 layer 级 offload（§8），最后给选择建议（§9）与易错点（§10）。activation 显存的总账公式（与 param/grad/optimizer 合并的系统模型）在 07，本篇只讲机制与开销收益比。

阅读本篇需要的前置知识：

autograd 的 saved tensors 概念：forward 里 save_for_backward 或框架自动保存的张量会一直活到对应节点的 backward 结束（03 · autograd：引擎、自定义 Function、hooks、checkpoint）；
01 §8 的「常驻 vs 流动」分类；
TP/SP/PP 的切分直觉（用到时给出最小定义，深入见大规模训练的并行策略总览）。

代码：recompute.py、random.py、fine_grained_activation_offload.py（Megatron-LM，commit e03878b5f）。

1. activation 显存的来源与量级¶

1.1 saved tensors：流动显存的来源¶

backward 计算某个算子的梯度，需要它 forward 时的输入或输出。autograd 把这些张量挂在计算图节点上（ctx.save_for_backward 或框架默认规则），从 forward 产生那一刻起一直存活到该节点 backward 结束。落到一个具体算子上：\(y = xW\) 的 Linear，backward 算 \(dW = x^{\top} dy\) 需要 x，算 \(dx = dy\, W^{\top}\) 需要 W——所以 forward 必须把 x 保存下来（W 是常驻参数，不算在 activation 账上，见 01 §8）。activation 显存的主角就是各算子保存的输入与中间输出。

一个 micro-batch 的 forward 跑完 \(L\) 层，图里就压着 \(L\) 层全部的 saved tensors；PP 下首 stage 还要同时压着多个 in-flight micro-batch 的图（见 01 §4）。这就是 activation 显存的物理来源：它不是「计算产生的中间结果多」，而是「为 backward 特意保留的」。

1.2 Korthikanti 公式¶

先明确全篇通用的符号：\(s\)=seq length，\(b\)=micro-batch size，\(h\)=hidden size，\(a\)=attention head 数，\(L\)=层数，\(t\)=TP size。activation 按 16-bit（2 bytes/elem）存储，dropout mask 1 byte/elem。

Korthikanti et al. 2022（arXiv:2205.05198，Megatron 作者自己的论文）在 Table 1 里逐项统计过一个 transformer layer 的 saved tensors。无 recompute 时，每层每 micro-batch 的开销为（eq.(1)，按 16-bit activation 计）：

\[ \text{activation\_bytes/layer} = sbh\left(34 + \frac{5as}{h}\right) \]

带 TP 的总量为（eq.(5)，TP 把大部分项切到 \(1/t\)）：

\[ \text{activation\_bytes} = \frac{sbhL}{t}\left(34 + \frac{5as}{h}\right) \]

逐项 breakdown（论文 Table 1，MLP 项按 \(\mathrm{ffn}=4h\) 计）：

部分	bytes	里面是什么
attention 线性部分	\(11sbh\)	QKV proj / out proj 的输入、softmax 输入等
attention \(s^2\) 部分	\(5as^2b\)	softmax 输出 \(2as^2b\) + dropout mask \(as^2b\)（1B）+ dropout 输出（留给 attention-over-V 的 backward）\(2as^2b\)
MLP	\(19sbh\)	fc1 输入 2 + activation（GeLU）输入 8 + fc2 输入 8 + dropout mask 1（按 \(\mathrm{ffn}=4h\)、16-bit 计）
两个 LayerNorm	\(4sbh\)	各存输入 \(2sbh\)
合计	\(sbh(34 + 5as/h)\)	\(11+19+4=34\)，\(s^2\) 项折成 \(5as/h\)

1.3 s² 项与 recompute 的动机¶

\(34\) 那部分与 \(s\) 成线性，\(5as/h\) 那部分来自 \([b, a, s, s]\) 的 attention score 矩阵，与 \(s\) 成平方。7B 配置（\(s=4096\)）下 \(s^2\) 项已占单层的 82%（演算见 §6）；\(s\) 涨到 32k 时 \(5as/h\) 项变为 1280，是线性项的 37 倍。更关键的是这部分的计算却相对便宜：\(QK^{\top}\)、softmax、dropout、attention-over-V 的 FLOPs 占比很小（GEMM 的大头在 QKV/out proj 和 MLP 的 \(h\times\mathrm{ffn}\) 矩阵上）。

「占显存大、算起来便宜」正是 recompute 的理想应用场景：forward 不存它，backward 用到时现场重算一遍。论文 Fig 3 标出了 selective recompute 的作用范围：

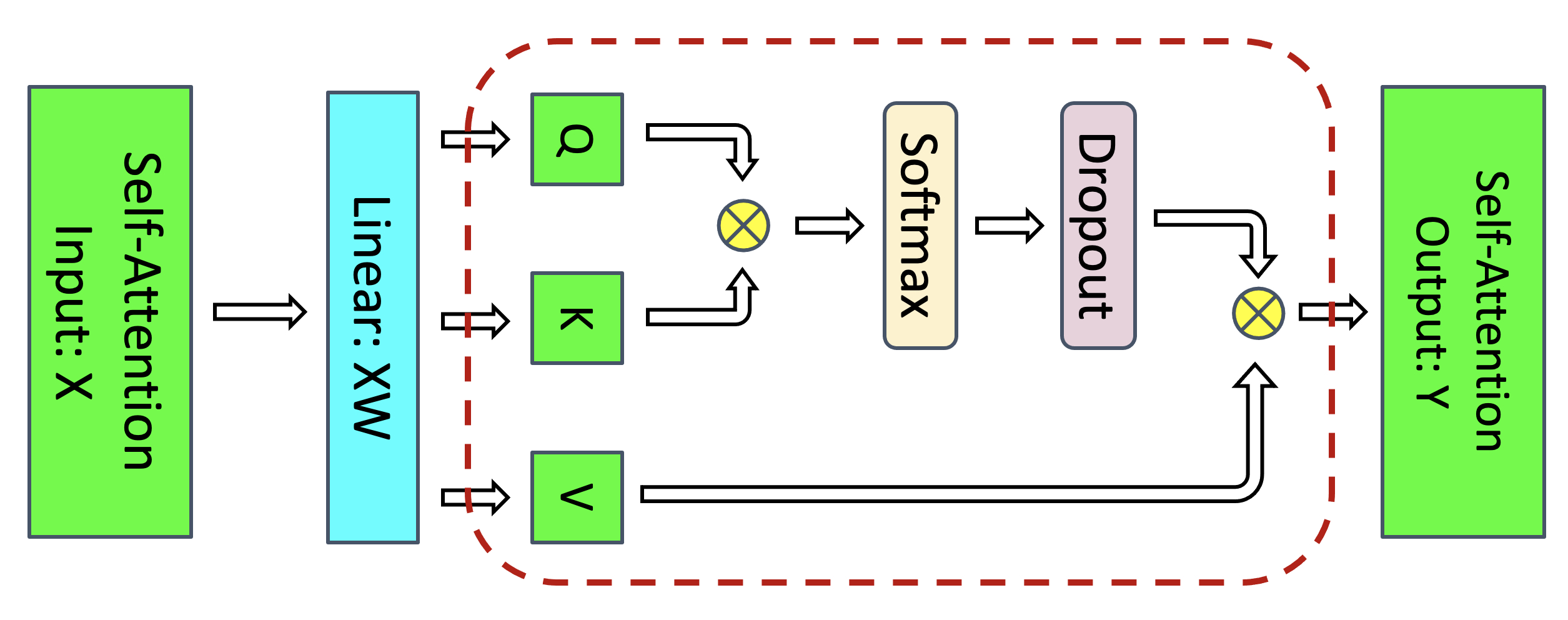

selective recompute 范围

图：self-attention block 内 selective recomputation 的作用范围——红虚线内的 QK^T / softmax / dropout / attention-over-V 大激活（s×s）不存、反向时重算，其余线性区激活照常保存（Korthikanti et al. 2022, Fig 3；arXiv:2205.05198）。

另一条路线不在 GPU 上省，而是把 saved tensors 搬到 CPU 内存（offloading），backward 之前再搬回来。两条路线分别对应 §2-§5 与 §7-§8。

2. full recompute：整层重算¶

2.1 入口条件¶

本 commit 中 checkpoint 逻辑已从 transformer_block.py 抽成独立模块 recompute.py（checkpointed_forward，recompute.py:L21；block 侧在 transformer_block.py:L23 import）。入口条件（transformer_block.py:L621–L635）：

if self.config.recompute_granularity == 'full' and self.training:   # transformer_block.py:621
    checkpointed_result = checkpointed_forward(self, hidden_states=..., ...)  # 622-635
else:
    for l_no, layer in enumerate(self.layers): ...                  # 正常逐层 forward

self.training 这个条件必须显式记住：eval（model.eval()）时即使配置开着 full recompute 也不重算——eval 没有 backward，根本不需要省 activation。这与 01 §9 的 evaluate() 走 forward_only=True 调度是自洽的。

legacy flag 迁移（arguments.py:L599–L607）：--checkpoint-activations 已删除、给了直接 exit（:599-603）；--recompute-activations 等价于 recompute_granularity='selective'（:605-607）。新配置一律使用 --recompute-granularity {full,selective} 系列。

2.2 uniform 与 block 两种 method¶

checkpointed_forward 的核心是两个闭包：custom(start, end)（recompute.py:L53–L106）顺序执行 self.layers[start:end]，就是一个 chunk 的 forward；chunk_runner(start, end, use_checkpoint)（recompute.py:L108–L137）决定这一段是 checkpoint 还是直跑。两种 method 的切法如下（同构伪代码，对齐 recompute.py:L139–L163）：

if config.recompute_method == 'uniform':               # recompute.py:139-148
    layer_idx = 0
    while layer_idx < num_layers_per_pipeline_rank:    # 本 PP stage 的全部层
        chunk_end = min(layer_idx + config.recompute_num_layers,   # 144-146 尾部 min() 截断
                        num_layers_per_pipeline_rank)              #   → 不要求整除！
        chunk_runner(layer_idx, chunk_end, use_checkpoint=True)    # 每个 chunk 只存输入
        layer_idx += config.recompute_num_layers
elif config.recompute_method == 'block':               # recompute.py:149-163
    recompute_skip_num_layers = 0
    for layer_idx in range(num_layers_per_pipeline_rank):
        if (config.fp8 or config.fp4) and not hidden_states.requires_grad:
            recompute_skip_num_layers += 1             # 153-158 FP8/FP4 窗口后移（见下）
        use_checkpoint = (layer_idx >= recompute_skip_num_layers
                          and layer_idx < config.recompute_num_layers + recompute_skip_num_layers)
        chunk_runner(layer_idx, layer_idx + 1, use_checkpoint)     # 逐层：前 N 层 checkpoint

	uniform	block
`recompute_num_layers` 语义	每个 recompute 单元的层数（chunk 大小）	每个 PP stage 被重算的层数（前 N 层）
重算范围	本 stage 全部层（按 chunk 分组，每组只存 chunk 输入）	只重算前 N 层，其余层照常存全部 activation（partial recompute）
整除要求	无，尾部 `min()` 截断（`recompute.py:L144–L146`）	无（N ≤ 本 stage 层数即可）
反向重算次数	每层 1 次	被重算层 1 次

这个二义性直接写在字段 docstring 里（transformer_config.py:L496–L500）：「uniform 下是每个 recompute 单元的层数；block 下是每个 stage 重算的层数；selective 下必须为 None」。block 的 FP8/FP4 窗口后移（recompute.py:L153–L158，注释在 151-154）是因为 re-entrant autograd 要求 checkpoint 段至少有一个 requires_grad 的输入——FP8 下某些段的输入不带 grad，这些槽位不计数，重算窗口随之向后移。

举一个具体例子（本 stage 16 层）：uniform 加 recompute_num_layers=5 时，chunk 划分为 [0:5] [5:10] [10:15] [15:16]，最后一个 chunk 只有 1 层（min() 截断），4 个 chunk 各存一份输入，全部 16 层都重算；block 加 recompute_num_layers=5 时，只有前 5 层逐层各存一份输入并重算，后 11 层的全部 activation 照常留在图里。显存收益：uniform 约等于只存 ⌈16/5⌉=4 份 chunk 输入（每份 \(2sbh\)），block 则是 5 份层输入加 11 层全量 activation——block 是「无 recompute」与「full uniform」之间的连续调节手段。

2.3 按精度分路¶

chunk_runner 按精度分路（recompute.py:L112–L126）：

BF16/FP16/FP32 走 tensor_parallel.checkpoint(cf, distribute_saved_activations, *args)（recompute.py:L124–L126），即 §3 的 CheckpointFunction；
FP8/FP4 走 te_checkpoint(cf, distribute_saved_activations, get_cuda_rng_tracker, tp_group, *args)（recompute.py:L115–L122），是 TE transformer_engine.pytorch.distributed.checkpoint 的封装（transformer_engine.py:L3073–L3097），额外传入 RNG tracker 与 TP group——因为 FP8 的量化 scale/amax 状态需要 TE 自己管理重算上下文。

2.4 `distribute_saved_activations`¶

full recompute 每个 chunk 只存输入 hidden_states，但这个输入本身也是 \(sbh\) 的大张量。distribute_saved_activations=True 时（CheckpointFunction.forward，random.py:L585–L589），args[0] 按 TP group 切成一维等分，每个 rank 只留 \(1/t\) 的 shard；backward 时先 all-gather 拼回完整输入再重算（random.py:L609–L612）。性质标注：

通信代价：backward 重算前多一次 TP 组 all-gather（通信量 \(sbh\)），换取存储降为 \(1/t\)；
与 sequence parallel 互斥（transformer_config.py:L1584–L1588）——SP 下 hidden_states 本来就按序列切到 \(1/t\)，再切一次没有意义；
配置校验要求 TP>1、full granularity、method 非 None、torch≥1.10（arguments.py:L1355–L1368）。

3. `CheckpointFunction` 与 RNG 正确性¶

3.1 问题：复现 dropout¶

checkpoint 段里有 dropout：forward 时随机丢掉一批元素。backward 重算这一段时，必须使用同一个 dropout mask——否则重算出的中间激活与 forward 实际使用的不一致，梯度就是错的。难点在于 RNG 是全局流：重算发生在 backward 中途，此时全局 RNG 早已走了很远。所以 checkpoint 必须在 forward 时把 RNG 状态整个保存下来，重算前精确恢复，重算完再不留痕迹地退出。

3.2 机制¶

CheckpointFunction（random.py:L555–L634）是 Megatron 版 checkpoint 的核心：

flowchart TD
    subgraph FWD["forward（random.py:565-596）"]
        A["ctx.rng_states = _get_all_rng_states()<br/>= CPU RNG + 当前 CUDA RNG + tracker 全部具名 state（:578, :499-506）"]
        A --> B["torch.no_grad() 直跑 run_function<br/>不建图、不存中间 activation（:580-581）"]
        B --> C["ctx.save_for_backward(只存 chunk 输入)（:592）<br/>可选: 输入按 TP 切 1/t（:585-589）"]
    end
    subgraph BWD["backward（random.py:599-634）"]
        D["可选: all-gather 拼回完整输入（:609-612）"] --> E["with _fork_rng():<br/>_set_all_rng_states(*ctx.rng_states)<br/>恢复到 forward 前（:614-616）"]
        E --> F["detach 输入 + torch.enable_grad()<br/>重跑 run_function —— 这次建图（:619-621）"]
        F --> G["torch.autograd.backward(outputs, grads)<br/>在重算图上做局部 backward（:630）"]
    end
    C -.->|"autograd 回溯到本节点时触发"| D
    G --> H["_fork_rng 退出，恢复主流 RNG<br/>重算消耗的 RNG 不污染 backward 主流（:518-527）"]

同构伪代码（改写自 random.py:L555–L634）：

class CheckpointFunction(torch.autograd.Function):
    @staticmethod
    def forward(ctx, run_function, distribute_saved_activations, *args):
        _set_checkpointing()                                  # :572 全局 flag（供其他模块探测）
        ctx.rng_states = (cpu_rng, cuda_rng, tracker.get_states())  # :578 存「三套」
        with torch.no_grad():
            outputs = run_function(*args)                     # :580-581 直跑，不建图
        if distribute_saved_activations:
            args[0] = split_across_tp(args[0])                # :585-589 只留本 rank 1/t
        ctx.save_for_backward(*args)                          # :592 只存 chunk 输入
        return outputs                                        # 输出是「无 grad_fn 历史」的普通张量

    @staticmethod
    def backward(ctx, *grads):
        assert torch.autograd._is_checkpoint_valid()          # :601-605 不支持 .grad()，只支持 .backward()
        inputs = ctx.saved_tensors
        if ctx.distribute_saved_activations:
            inputs[0] = all_gather_tp(inputs[0])              # :609-612 拼回完整输入
        with _fork_rng():                                     # :614 记住当前 RNG，退出时恢复
            _set_all_rng_states(*ctx.rng_states)              # :616 回到 forward 前 → dropout 复现
            with torch.enable_grad():
                outputs = ctx.run_function(*detach(inputs))   # :619-621 重算，建图
        torch.autograd.backward(outputs, grads)               # :630 在重算图上局部 backward
        return (None, None) + input_grads                     # :631-634 只回传输入梯度

逐条性质标注（这一类正是框架 bug 的高发区）：

是否拷贝：forward 对输入不做数值拷贝（save_for_backward 只挂引用）；distribute_saved_activations 的切分用 new_buffer=True，会拷一份 shard（random.py:L588）。
是否建图：forward 在 torch.no_grad() 下执行（:580），中间 activation 一个都不留——省显存的来源正在于此；建图推迟到 backward 的重算（:620-621）。
是否 sync：纯本地操作，无集合通信（除可选的 all-gather）。
全局 flag：IS_CHECKPOINTING（random.py:L530–L548）在 checkpoint 的 forward/backward 期间置位，供其他模块探测「正处于 checkpoint 上下文」（例如 FP8 的 amax 更新、cuda graph 管理需要区分这个状态）。
RNG 正确性：保存的是「CPU RNG + 当前 CUDA RNG + tracker 内全部具名 state」三者（_get_all_rng_states，random.py:L499–L506）；只恢复 torch.cuda 默认 RNG 是不够的，见 §3.3。
限制：不支持 torch.autograd.grad()，只支持 .backward()（random.py:L601–L605 直接 raise）；cuda graph warmup/capture 期间 checkpoint() 静默退化为直跑（random.py:L644–L648，graph 会把所有 op 直接录进去，重算无法发生在已录好的图里）。

3.3 三套 seed¶

CudaRNGStatesTracker（random.py:L216–L333）维护 name 到 RNG state 的字典，fork(name)（random.py:L297–L333）切入具名 state、退出时恢复。初始化（model_parallel_cuda_manual_seed，random.py:L433–L484）建立三套：

tracker	seed	语义
default / `data-parallel-rng`	`seed`（原样，`:470`）	TP 组内相同：用于非 TP 区 dropout（如 residual 上的 dropout）——各 TP rank 对同一份完整数据必须丢同样的元素
`model-parallel-rng`	`seed + 2718 + tp_rank`（`:466-468`）	每个 TP rank 不同：用于 TP 区 dropout——各 rank 持有不同的列/行 shard，若 seed 相同，各 rank 会对自己的 shard 丢掉「相同相对位置」的元素，等效于系统性多丢
`expert-parallel-rng`	`seed + 1024 + 100·ep_rank + etp_rank`（`:483-484`）	MoE expert 层专用，expert-TP/EP 组内各异、expert-DP 组内相同

所以重算恢复 RNG 时必须把 tracker 的整个 states 字典一起恢复（random.py:L578），少任何一套都会让对应区域的 dropout mask 失真。_fork_rng（random.py:L518–L527）的第二个作用是：重算消耗的 RNG 在退出时被弹掉，不污染 backward 主流的随机序列（否则同一个 iteration 里不同 micro-batch 的 dropout 序列会因是否重算而不同）。SP 下整个 block forward 还额外包了一层 get_cuda_rng_tracker().fork()（transformer_block.py:L592–L595）。

3.4 与 `torch.utils.checkpoint` 的两处差异¶

docstring 自己写明了两点（random.py:L558–L561）：第一，torch.cuda.set_rng_state 换成 _set_cuda_rng_state，不 clone 输入 state，因为 clone 在超过 4 卡时有严重性能问题（random.py:L127–L166 注释：「the input state is not cloned. Cloning caused major performance issues for +4 GPU cases」）；第二，额外 save/restore model-parallel tracker 里的全部具名 RNG state（§3.3）。其余结构与 PyTorch 原版同构。

3.5 `CheckpointWithoutOutput`¶

普通 checkpoint 存输入、丢中间结果，但输出还得留着（下游模块可能把它 save 给各自的 backward）。CheckpointWithoutOutput（random.py:L699–L829）更进一步，把输出也丢掉：

forward：CheckpointWithoutOutputFunction 在 no_grad 下直跑（random.py:L676–L677），save_for_backward 只存输入（:678）；
discard_output_and_register_recompute(hook_tensor)（:806-829）：对输出立即 untyped_storage().resize_(0)（:822），即 in-place 释放 storage、只保留 tensor 元数据；同时把 _recompute 注册为 hook_tensor 的 grad hook（:828-829）；
backward：hook_tensor 的梯度一到，hook 触发，在 _fork_rng 内恢复 RNG 重算（:758-782），再用 C++ 扩展 share_storage（:37-75）把重算输出的 storage 零拷贝接到原输出 tensor 上（:795-797）。

share_storage 的零拷贝语义值得展开（源码注释 :790-794）：它操作在 UntypedStorage 层（TensorImpl 之下），所以所有指向原输出 storage 的 view 和 reshape 都能直接看到重算数据（例如 TE GroupedLinear 存下的 inp.reshape() 与 torch.split()），且不 bump version counter，不会触发 autograd 的 in-place 检查报警。CheckpointWithoutOutputFunction.backward 直接使用重算时缓存的 ctx.inputs/outputs（:685-696），注释明确说这是为 CPU offloading 场景避免二次 reload（:687-689）——这就是 §7.6「offload 与 recompute 叠加」能成立的关键一环。使用约束写在 docstring（:707-712）：调用者必须保证被丢掉的输出确实被下游直接 save，且 hook_tensor 的梯度先于重算结果的使用被算到。

4. selective recompute¶

4.1 论文数字¶

full recompute 把整层都重算，代价是 30-40% 的 step time（论文：22B 单层 39%，530B/1T 36%）。Korthikanti et al. 的观察是：\(s^2\) 项（\(5as^2b\)）只占 FLOPs 的小头，却是显存大头——所以只重算 core attention 段（\(QK^{\top}\)、softmax、softmax dropout、attention-over-V），其余照常保存：

\[ \begin{aligned} \text{no recompute:}\quad & \frac{sbhL}{t}\left(34 + \frac{5as}{h}\right) && \text{eq.(5)}\\ \text{selective:}\quad & \frac{34\, sbhL}{t} && \text{eq.(6), } s^2 \text{ term gone} \end{aligned} \]

开销：额外 FLOPs 仅 2.7%（GPT-3）与 1.6%（MT-NLG）；实测 step time 开销 22B 为 7%，530B/1T 仅 2%（对比 full 的 36%）。配合 sequence parallelism，论文 abstract 报告 activation memory 降低 5 倍。

4.2 `recompute_modules`¶

总开关：recompute_granularity == 'selective' 且模块名在 recompute_modules 中。默认 ["core_attn"]（transformer_config.py:L1590–L1591），合法集合共 8 项（校验在 :1595-1604，语义表在 docstring :505-520）：

模块	重算什么	实现方式	代码
`core_attn`	整个 core attention 模块	普通 checkpointing	`attention.py:L1268–L1277` → `426-464`
`mlp`	dense MLP（MoE 层排除）	普通 checkpointing	`transformer_layer.py:L501–L503`、`L824`
`moe`	整个 MoE layer	普通 checkpointing（FP8 走 te_checkpoint）	`moe_layer.py:L246–L250`、`L687–L697`
`shared_experts`	MoE 的 shared experts	普通 checkpointing	`moe_layer.py:L251–L254`、`L510–L520`
`moe_act`	expert 的 activation 函数段（bias+act）	CheckpointWithoutOutput	`experts.py:L253–L256`、`L769–L780`
`layernorm`	input_layernorm 与 pre_mlp_layernorm	CheckpointWithoutOutput	`transformer_layer.py:L434–L503`、`L617–L622`、`L753–L758`
`mla_up_proj`	MLA up projection + RoPE	CheckpointWithoutOutput	`multi_latent_attention.py:L171–L174`、`L453–L456`
`gdn_norm_out`	GatedDeltaNet 输出 norm + HP-to-CP all-to-all	CheckpointWithoutOutput	`gated_delta_net.py:L225–L228`、`L515–L527`

两类实现的分界写在 transformer_config.py:L518–L519：「moe_act / layernorm / mla_up_proj / gdn_norm_out 用 output-discarding checkpointing，core_attn / mlp / moe / shared_experts 用 normal checkpointing」。用 CheckpointWithoutOutput 的四个都是「输出紧接着被下游单独 save」的算子（norm 输出、act 输出），正好把输出也丢掉（§3.5）。各自的额外约束：moe_act 要求 moe_grouped_gemm（:1611-1614），且 FP8 需要 TE≥2.6 并禁用 delayed scaling（:1648-1660，并对 linear_fc2 调 set_save_original_input，experts.py:L257–L260）；mla_up_proj 要求 MLA（:1616-1620）；gdn_norm_out 要求 experimental_attention_variant='gated_delta_net'（:1622-1629）。旧 flag --moe-layer-recompute 已 deprecated，自动映射为 selective 加 moe（:1662-1673）。

4.3 core_attn 的边界与 flash attention 的关系¶

core_attn 的 checkpoint 边界是整个 core_attention 模块：q, k, v 进、attention out 出（attention.py:L460–L462 的 tensor_parallel.checkpoint(custom_forward, False, query, key, value, attention_mask, rotary_pos_emb, attn_mask_type)；开关在 :373-376，training 时改走 _checkpointed_attention_forward，:1268-1277）。QKV projection、RoPE、out proj、MLP 都在边界之外、不重算；softmax dropout 在边界之内，靠 §3 的 RNG 恢复保证重算一致。

但要注意 config 里的一条 warning（transformer_config.py:L1631–L1637）：用 TE fused/flash attention 时，\(s\times s\) 矩阵本来就不落地（flash kernel 的 online softmax 不存完整 score 矩阵，backward 本来就在 kernel 内重算），config 直接 warn「可能无需设 core_attn recompute」。也就是说，论文里 selective recompute 省下的那 \(5as^2b\)，在 flash 后端已被 kernel 本身拿走了大头，再开 core_attn recompute 收益很小、却要多付约 2% 的计算。这是「论文结论与后端实现演进」错位的一个典型例子：引用老结论时要想清楚它假设的 kernel 形态。

4.4 与 cuda graph 的相互约束¶

recompute 与 cuda graph 叠用时有两条硬约束（transformer_config.py 校验）：full recompute 只支持 full_iteration CUDA graph（:2314-2318），因为 per-layer graph 录不下「backward 中途重算」这种动态控制流；selective 下被 graph 捕获的 recompute 模块不能消耗随机数（:2338-2365），即 attention_dropout≠0 时 core_attn recompute 不能落在 graph scope 内，hidden_dropout 与 moe_input_jitter 同理。原因正是 §3 所讲的：重算要恢复并消耗 RNG state，而 graph capture 把 RNG 操作固化成静态序列，二者冲突。cuda graph warmup/capture 期间 checkpoint() 会静默退化为直跑（random.py:L644–L648）。

5. 三种策略的开销/收益总表¶

	无 recompute	selective（core_attn）	full
每层 activation	\(sbh(34 + 5as/h)\)	\(34sbh\)（\(s^2\) 项消失）	只存层输入 \(2sbh\)
额外计算	0	重算 core attention：FLOPs +2.7%/1.6%，实测 step +2%（530B/1T）	重算整层：step +30-40%（530B/1T 36%）
实现	—	`recompute_modules`（§4.2）	uniform / block（§2.2）
适用场景	显存够 / s 小	默认起手：flash 下亦可省（但见 §4.3）	显存极限紧张、计算有余量

更早的理论源头是 Chen et al. 2016（arXiv:1604.06174）：把 \(n\) 层网络按 \(\sqrt{n}\) 分段 checkpoint，用 \(O(\sqrt{n})\) 的 memory、每个 mini-batch 只多一次 forward（其 §5.4 实测约 30% 额外 runtime）。Megatron 的 uniform 就是它的「每段 1 层输入」形态，block 则对应「只重算一部分层」的折中。三行策略的共同前提是：重算产生的梯度与全存 activation 的梯度数值完全一致（§3 的 RNG 恢复保证了这一点），recompute 只改变显存与时间的配比，不改变训练语义。

6. 7B 配置演算¶

用全章统一配置（README §3）：\(s=4096\)，\(b=2\)，\(h=4096\)，\(a=32\)，\(L=32\)，\(\mathrm{ffn}=14336\)（\(=3.5h\)，SwiGLU），TP=2（SP on），PP=2，即每 stage 16 层。\(sbh = 4096\cdot 2\cdot 4096 = 2^{25}\)。

无 recompute（§1.2 公式，eq.(5) 除以 \(t=2\)）：

5as/h = 5·32·4096/4096 = 160  →  系数 34+160 = 194
每层每 micro-batch = 194·sbh/t = 194·2²⁵/2 ≈ 3.03 GiB
  其中 s² 项 5as²b = 5.0 GiB（未除 TP），占单层 82.5%
16 层/stage      ≈ 48.5 GiB / micro-batch

selective + SP：Megatron 自己的估算脚本（theoretical_memory_usage.py:L288–L291，注释声明用 2205.05198 Table 2）把 selective 后的线性项一般化为 \(sbh(18 + 4\cdot\mathrm{ffn}/h)\) bytes/层——\(\mathrm{ffn}=4h\) 时即论文的 34；本配置 \(\mathrm{ffn}=3.5h\)，系数为 \(18+14=32\)：

每层每 micro-batch = 32·sbh/t = 32·2²⁵/2 = 0.5 GiB
16 层/stage      = 8 GiB / micro-batch      （vs 无 recompute 48.5 GiB，≈ 6×）

full recompute：每层只存输入 hidden_states（bf16，SP 下按序列切到 \(1/t\)）：

每层每 micro-batch = 2·sbh/t = 2·2²⁵/2 = 32 MiB
16 层/stage      = 512 MiB / micro-batch    （vs selective 8 GiB，再省 16×）

三档对照下来，activation 从 48.5 GiB 降到 8 GiB 再降到 0.5 GiB，代价分别是 0、约 2%、约 36% 的 step time。注意这些都是单个 in-flight micro-batch 的量；1F1B 首 stage 同时压着 num_warmup 个 micro-batch 的 activation（01 §4、03 · 显存、通信 overlap 与并行协同），总账（含 embedding、logits/CE、schedule 折扣系数，见 theoretical_memory_usage.py:L301–L348）由 07 收拢。

7. fine-grained activation offloading¶

recompute 用 GPU 时间换显存；offloading 用 D2H/H2D 带宽换显存——GPU 上的 saved tensor 搬到 CPU 内存，backward 用之前再搬回来。Megatron 特有的实现是 fine_grained_activation_offload.py，粒度是 module 级（不是整层），且全自动流水。配置：fine_grained_activation_offloading=True 加 offload_modules=[...]（transformer_config.py:L1127–L1143）。

7.1 saved-tensor default hooks¶

整个机制建立在 PyTorch 一个少有人用的 API 上：saved-tensor default hooks。PipelineOffloadManager.__enter__ 时（fine_grained_activation_offload.py:L690–L705）：

torch._C._autograd._push_saved_tensors_default_hooks(   # :703-705
    self.on_save_for_backward, self.on_get_saved_tensor)

此后 context 内任何 save_for_backward(t)（包括 TE 模块内部的）都不再把 t 留在 autograd 图里，而是走 on_save_for_backward（:721-728）到 tensor_push（:855-871）：给 t 打上 (group_idx, idx) tag、暂存进当前 OffloadTensorGroup，图里只留 tag。backward 时 autograd 取 saved tensor 触发 on_get_saved_tensor，再到 tensor_pop（:730-736,873-882）：若该 tensor 已 offload（存的是 tuple state），返回 reload 后的 GPU tensor。性质标注：save 时不拷贝、不改图结构（打包/解包 hook 对 autograd 透明）；tensor 的 GPU 显存在 commit 阶段异步 D2H 之后才算「可复用」（见 §7.2 的 record_stream）。

7.2 组件¶

单例 PipelineOffloadManager（:383，get_instance 在 :393-394）：持有 _d2h_stream 与 _h2d_stream 两条专用 stream（:412-413）、共享 pinned CPU 池 GPUTensorPool(device="cpu", pin_memory=True)（:415；池实现 :98-329，按 (shape, dtype) 分池复用，:142-153）。expert_fc1 与 moe_act 两组 shape 事先未知（且为兼容 cuda graph），不使用 CPU 池（:345-351）。
D2H：ChunkOffloadHandler.offload（:745-761）执行 cpu_backup.copy_(src, non_blocking=pin_memory)（:759），pinned 加 non_blocking 才是真正的异步；bulk_offload_group（:896-922）在 d2h_stream 上整组拷贝，每个 tensor 调 record_stream(d2h_stream)（:910，防止 caching allocator 在 D2H 完成前把显存复用给别的 tensor），结束 record_offload_event（:912）。forced_released_tensors 在 offload 后 untyped_storage().resize_(0) 强制释放（:986-999），用于 torch GC 不会自动释放的张量（如 attention 的 q/k/v，它们的 storage 被多个 view 共享）。
reload：bulk_reload_group（:932-952）在 h2d_stream 上先 wait_offload_event（:940-941，等 D2H 完成）再逐张量 H2D，最后 record_reload_event（:948）。
尺寸阈值：tensor_need_offloading_checker（:884-894）跳过 numel < min_offloaded_tensor_size 的张量——默认 1024×1024（transformer_config.py:L1144–L1145）。注意比较的是元素数（:889，docstring :623 写明 "in elements"），即默认 1M 元素（bf16 下约 2MiB）以下不搬。

7.3 流编排¶

offload/reload 的时机不能靠「层结束」这种模糊事件，必须精确插在 autograd 图里——实现上用两个 identity autograd.Function（forward 原样返回输入，只为在图的确定位置挂钩子）：

Function	forward 做什么	backward 做什么
`FineGrainedOffloadingGroupStartFunction`（`:1188-1210`）	`on_group_start_forward`：开新 `OffloadTensorGroup`（`:1061-1081`）	`on_group_start_backward`：`h2d_stream.wait_stream(main)` 后 `bulk_reload()` prefetch 下一组（`:1083-1093`）
`FineGrainedOffloadingGroupCommitFunction`（`:1108-1136`）	`on_group_commit_forward`：`d2h_stream.wait_stream(main)` 后 bulk offload（`:1013-1020`）；或 `delay_offload` 延迟入队（`:1119-1122`）	`on_group_commit_backward`：切到当前 backward chunk，主流 `wait_reload_event`（`:1039-1059`）

sequenceDiagram
    participant Main as 主流（compute）
    participant D2H as d2h_stream
    participant Pool as pinned CPU 池
    participant H2D as h2d_stream
    Note over Main: forward：被 offload 的 module 外包 GroupStart/Commit
    Main->>Main: GroupStart.fwd：开新 OffloadTensorGroup<br/>期间 save_for_backward 只记 tag（:855-871）
    Main->>Main: y = module(x) 正常算
    Main->>D2H: GroupCommit.fwd：d2h_stream.wait_stream(main)（:1019）
    D2H->>Pool: pinned_buf.copy_(t, non_blocking=True)（:759）
    D2H->>D2H: t.record_stream(d2h)；record offload_event（:910-912）
    Note over Main: 主流不等 D2H，继续下一层 forward
    Note over Main: …backward（层序相反）…
    Main->>H2D: GroupStart.bwd：h2d_stream.wait_stream(main)；<br/>bulk_reload() prefetch 下一组（:1083-1093）
    H2D->>H2D: wait offload_event → H2D copy → record reload_event（:940-948）
    Main->>Main: GroupCommit.bwd：main.wait_event(reload_event)（:1053-1057）<br/>主流只在真正要用时等
    Main->>Main: autograd 取 saved tensor → tensor_pop → 已 reload 的 GPU tensor

同构伪代码（改写自 fine_grained_activation_offload.py:L690–L1093）：

# ---- forward：每个被 offload 的 module 外包一层 ----
with OffloadInterface(enable, x, name="core_attn") as x:   # = group_start + push saved-tensor hooks
    # group_start.fwd：新开 OffloadTensorGroup(name)
    # 期间所有 save_for_backward(t) → 只记 tag，t 暂存 group（不拷、不离图就没法省，故下一步）
    y = module(x)                                            # 正常算，主流
# group_commit.fwd（identity op 的 forward）:
d2h_stream.wait_stream(main_stream)                          # :1019 等本组计算完
with torch.cuda.stream(d2h_stream):
    for t in group.tensors:                                  # 过滤 <1M 元素 / 标记不可 offload 者
        cpu_buf = pinned_pool.alloc(t.shape, t.dtype)        # pinned，池化复用
        cpu_buf.copy_(t, non_blocking=True)                  # :759 异步 D2H
        t.record_stream(d2h_stream)                          # :910 防 allocator 提前复用
    group.offload_event.record(d2h_stream)                   # :912
for t in forced_released_tensors: t.untyped_storage().resize_(0)   # :993-999 强释放 q/k/v 等

# ---- backward：由同一对 identity op 的 backward 对称驱动 ----
# group_start.bwd（该组 backward 开始时）:
h2d_stream.wait_stream(main_stream)
bulk_reload():                                               # :1022-1037 prefetch 下一组
    with torch.cuda.stream(h2d_stream):
        h2d_stream.wait_event(next_group.offload_event)      # :940-941 等它 D2H 完
        for tag, state in next_group: gpu_t.copy_(cpu_buf, non_blocking=True)
        next_group.reload_event.record(h2d_stream)           # :948
#   若本 chunk 已无组可 reload：对下一个 backward chunk 的最后一层 pre_reload（:1030-1037, :954-960）
# group_commit.bwd（该组 backward 消费前）:
main_stream.wait_event(this_group.reload_event)              # :1053-1057 主流只在真正要用时等
# autograd 取 saved tensor → tensor_pop(tag) → 返回已 reload 的 gpu_t

要点：主流与 D2H/H2D 全程异步，唯一的同步点是 group_commit.bwd 的 wait_reload_event。只要 prefetch 排得足够靠前，主流等到的时候 H2D 早已完成，offload 的开销就接近于零；排不好就退化成逐组阻塞。

7.4 warmup 与 offload 决策¶

首个 iteration 是 warmup：逐 vp_stage 缓存 chunk handler（init_model_chunk_offload_handler，:610-659），跑完后 post_warmup_callback（:523-574）统计每组 offload 字节数、打印全 rank 汇总表（:27-93），并把 backward 队列里最后被 offload 的若干同名组标记 offload=False（_offload_margin，:537-554）。原因是：1F1B 稳态里第一个 backward 紧挨着 warmup 段最后一个 forward，那几组的 activation 若被 offload，backward 一开始就得空等 reload——强制把它们留在 GPU 上，保证第一个 backward 不被阻塞。should_bulk_offload（:962-984）还会跳过「马上要被本 chunk backward 消费」的最后一组。所以 offload 决策在首 iteration 结束后才最终确定，只看首 iteration 的显存或日志下结论会被误导。

7.5 7 个 offload 调用点¶

offload_modules 合法值共 7 项（transformer_config.py:L1680–L1688），调用点全部是「off_interface context 包住 module，之后 group_commit」：

模块	context（group_start）	commit	forced_released
`attn_norm`	`transformer_layer.py:619/624`（包 input_layernorm）	`transformer_layer.py:L690–L693`（延迟到 self_attn_bda 之后，residual 还要用）	`[residual]`
`qkv_linear`	`attention.py:L1115`	`attention.py:L1122–L1126`	`[]`
`core_attn`	`attention.py:L1281–L1283`	`attention.py:L1319–L1322`	`[query, key, value]`
`attn_proj`	`attention.py:L1341`	`attention.py:L1343–L1346`	`[core_attn_out]`
`mlp_norm`	`transformer_layer.py:755/760`	`transformer_layer.py:L938–L941`（延迟到 mlp_bda 之后）	`[residual]`
`expert_fc1`	`experts.py:L681–L683`	`experts.py:L687–L692`	`[permuted_local_hidden_states]`
`moe_act`	`experts.py:771/776`	`experts.py:L784–L787`（延迟到 linear_fc2 之后，见 §7.6）	`[fc1_output]`

约束：attn_proj 不能单独开——它的输入是 core_attn 的输出，而 core_attn.backward() 要用到它（transformer_config.py:L1694–L1698）。入口在 GPTModel.forward 开头的 preprocess_for_fine_grained_offloading()（gpt_model.py:L474–L491、L535：init chunk handler、模型参数标记为不可 offload）；每个 schedule 结束调 off_interface.reset()（schedules.py:L801、L2042、L2451）；VPP 下 chunk 按 vp_stage 暂存，到最后一个 vp stage 时 flush() 逆序压入 backward 队列（fine_grained_activation_offload.py:L494–L507）。与 TE 的协同：__enter__ 置 TE 的 cpu_offload.CPUOffloadEnabled = True（:695-700，import 自 cpu_offload_v1，transformer_engine.py:L3375），使 TE 模块内部的 saved tensor 也走 hooks。

7.6 与 recompute 叠加¶

offload 与 recompute 可以叠加，但叠加处要显式编排顺序。moe_act 同时开 recompute（CheckpointWithoutOutput 包 act 段）和 offload 时，commit 被刻意推迟到 linear_fc2 之后（experts.py:L782–L787，注释：「Delay the offload of the moe act until after the linear_fc2 has been computed to make sure the fc1_output is reloaded to GPU before recomputing moe_act」）——否则 backward 重算 act 段时，重算输入 fc1_output 还在 CPU 上。对称地，CheckpointWithoutOutputFunction.backward 特意复用重算时缓存的 ctx.inputs/outputs 而不是重新取 saved tensors，注释写明「避免 CPU offloading 场景二次 reload」（random.py:L687–L689）。这两个细节是同一条原则：重算发生前，它的输入必须已经在 GPU 上。

7.7 约束¶

与 TE cpu_offloading（§8）互斥（transformer_config.py:L1675–L1678）；
要求 transformer_impl == 'transformer_engine'（arguments.py:L1722–L1724）；TE≥2.10 还要求环境变量 NVTE_CPU_OFFLOAD_V1=1（arguments.py:L1725–L1727，否则 TE 会把权重也 offload）；
cuda graph 仅支持 TE impl 或 full_iteration scope，且 cuda_graph_warmup_steps > 0（transformer_config.py:L2368–L2379）；
fine_grained_offloading_max_inflight_offloads（transformer_config.py:L1165–L1171）：按组名限制未 join 的 inflight D2H 数，超 cap 时主流 wait 最老 event（:916-922,1001-1011），为 full-iteration cuda graph 设计。

8. TE 层级 `cpu_offloading`¶

不要与 §7 混淆：这是更早的一套机制，粒度是整个 transformer layer，offload 本体在 TE 内部（transformer_engine.pytorch.cpu_offload），Megatron 只做配置与封装。

flag 在 ModelParallelConfig：cpu_offloading、cpu_offloading_num_layers、cpu_offloading_activations、cpu_offloading_weights、cpu_offloading_double_buffering、cpu_offloading_retain_pinned_cpu_buffers（model_parallel_config.py:L377–L402）；cpu_offloading_num_layers > 0 时自动置 cpu_offloading=True（arguments.py:L1737–L1738）。
传递：TransformerBlock.__init__ 调 get_cpu_offload_context(...) 拿到 (offload_context, group_prefetch_offload_commit_async)（transformer_block.py:L297–L317；封装在 transformer_engine.py:L3109–L3156，按 TE 版本适配签名：2.10 加 retain_pinned_cpu_buffers、2.5 加 double_buffering、1.10 加 model_layers）。无 TE 时开 cpu_offloading 直接 assert（transformer_block.py:L313–L315）。
作用点：forward 中每层包 with self.offload_context（transformer_block.py:L660），每层结束调 group_prefetch_offload_commit_async(hidden_states)（:676-682）。
约束（transformer_config.py）：cpu_offloading_num_layers 必须 < num_layers（:1534-1539）；与 PP 互斥（:1541-1544）；与任何 recompute 互斥（:1546-1549）；与 fine-grained offload 互斥（:1675-1678）；cuda graph 仅 full_iteration（:2260-2261）。

两套 offload 的对比：

	fine-grained（§7，Megatron 特有）	TE layer 级（§8）
粒度	module 级（7 个调用点，可组合）	整个 transformer layer，前 N 层
实现位置	Megatron（saved-tensor hooks + 双 stream）	TE 内部，Megatron 只包 context
与 PP	兼容（为 1F1B/VPP 编排，§7.4）	互斥
与 recompute	可叠加（需 §7.6 的显式编排）	与任何 recompute 互斥
offload 对象	各 module 的 saved tensors（≥1M 元素）	层内全部 activation（可选连权重）

9. 选择指南¶

三个旋钮对应三种资源，按缺口选择：

先看显存缺口多大。§6 的三档数字：selective 砍到约 1/6（代价约 2% step），full 砍到约 1/97（代价约 36% step）。缺口在 5 倍以内先试 selective（注意 §4.3：flash 后端下 core_attn 的收益已被 kernel 拿走，selective 对 \(s^2\) 项省得有限，要靠 layernorm、mlp 等模块补足）；缺口再大才上 full，并用 block method 的「只重算前 N 层」在两者之间连续调节。
计算余量与 PCIe/NVLink 带宽的权衡。recompute 的开销是 GPU 计算时间（体现为 MFU 的损失）；offload 的开销是 D2H/H2D 带宽。量级估算（沿用 §6）：若把 selective 后剩下的 8 GiB/micro-batch/stage 全部 offload，每 micro-batch 搬运量为 8 GiB（D2H）加 8 GiB（H2D）约 16 GiB，PCIe gen5 x16 有效带宽约 50 GB/s，纯传输约 0.34 s——与一个 micro-batch fwd+bwd 的计算时间同量级，能否被流水遮住全看编排（§7.3 的 prefetch、§7.4 的 warmup margin）。流水排得好时 offload 近乎没有开销，但它要求 pinned 内存池、双 stream、warmup 定案，调试成本高于 recompute。经验法则：GPU 打不满（通信或 bubble 受限）时 recompute 更划算；GPU 已打满而 host 带宽闲置时 offload 更划算。另外 offload 把显存压力转移到了 host 内存，pinned 池的总量要纳入容量规划。
叠加注意点。fine-grained offload 与 selective recompute 可叠加，但要保证「重算输入先于重算发生前 reload」（§7.6）；TE layer 级 offload 与任何 recompute、与 PP 互斥（§8），基本是单卡或纯 DP 场景的选项。distribute_saved_activations 与 SP 互斥（§2.4）。

10. 易错点速查¶

selective 的 core_attn 边界是整个 core_attention 模块（q,k,v 进、attention out 出，attention.py:L460–L462），不是「只重算 softmax dropout」；flash/fused attention 下 \(s\times s\) 本就不落地，config 直接 warn 可能无需开（transformer_config.py:L1631–L1637）——论文的收益在 flash 后端已被 kernel 拿走大头。
RNG 正确性靠「三套状态」全量保存：CPU RNG + 当前 CUDA RNG + tracker 全部具名 state（random.py:L578、L499–L506），backward 在 _fork_rng 内恢复（:614-616）。只恢复默认 CUDA RNG 会让 TP 区 dropout（seed 含 tp_rank，:466-468）失真；_fork_rng 还保证重算消耗的 RNG 不污染 backward 主流（:518-527）。
offload 与 recompute 叠加要显式编排：moe_act 的 commit 推迟到 linear_fc2 之后（experts.py:L782–L787）；CheckpointWithoutOutputFunction.backward 复用重算缓存避免二次 reload（random.py:L687–L689）。但 TE cpu_offloading 与任何 recompute 互斥、与 fine-grained offload 互斥（transformer_config.py:L1546–L1549、L1675–L1678）。
uniform/block 语义与整除：uniform 的 recompute_num_layers 是 chunk 大小、全部层重算、尾部 min() 截断、无需整除（recompute.py:L139–L148）；block 是「每 stage 只重算前 N 层」的 partial recompute（:149-163）。两者仅在 full 下合法；selective 下 recompute_num_layers 与 recompute_method 必须为 None（transformer_config.py:L496–L500、L1568–L1582；arguments.py:L1370–L1373）。FP8/FP4 加 block 有窗口后移（recompute.py:L153–L158）。
full recompute 只在 training（transformer_block.py:L621）；cuda graph warmup/capture 期间 checkpoint() 静默退化为直跑（random.py:L644–L648）——graph 里看不到重算，显存也不会省。
fine-grained offload 首 iteration 是 warmup：offload 决策（哪些组不 offload、margin）在首 iteration 结束后才确定，最后 offload 的组被强制留在 GPU，防 1F1B 第一个 backward 被 reload 阻塞（fine_grained_activation_offload.py:L523–L554）；numel < 2²⁰（默认阈值，按元素数比）的 saved tensor 不 offload（:884-894）。
distribute_saved_activations 省的是 checkpoint 输入的存储（按 TP 切、backward all-gather，random.py:L585–L589、L609–L612），代价是 backward 多一次 TP 通信，且与 SP 互斥（transformer_config.py:L1584–L1588——SP 已切过）。
CheckpointFunction 不支持 .grad()，只支持 .backward()（random.py:L601–L605）；CheckpointWithoutOutput 的输出释放是 in-place resize_(0)，接回是 storage 级零拷贝（不 bump version counter，:790-797）——下游若私下缓存了输出的 data_ptr 会看到空 storage。

参考¶

Korthikanti et al., Reducing Activation Recomputation in Large Transformer Models, 2022. arXiv:2205.05198 —— §1/§4 的公式与数字来源（Megatron 官方估算脚本 theoretical_memory_usage.py:L281 注释同样指向它）。
Chen et al., Training Deep Nets with Sublinear Memory Cost, 2016. arXiv:1604.06174 —— \(O(\sqrt{n})\) checkpoint 的源头。
Megatron recompute.py、random.py、fine_grained_activation_offload.py（commit e03878b5f）。
区分一条容易混淆的线：ZeRO-Offload（arXiv:2101.06840）与 ZeRO-Infinity（arXiv:2104.07857）offload 的是 model states（fp32 master / optimizer state / fp16 梯度），不是本篇的 activation——那条线在 02 的 optimizer CPU offload 一节展开。

下一篇：07 · 显存模型：总账、并行切分与配置演算 —— 把本篇的 activation 单项放回总显存公式：param/grad/optimizer/activation 四大组成、每种并行维切哪一块、一套可手算的估算与配置演算。
