03 · Nsight Compute（ncu）：kernel 级微架构分析¶

读这篇之前最好先读过 00 · Roofline model：性能上界的两道天花板，理解 roofline 的两道天花板、arithmetic intensity 和 ridge point 这几个概念——ncu 的 SpeedOfLight 分析，本质上就是那套理论对应的实测仪器。也建议先用过 01 里的 torch.profiler 或 nsys 把目标 kernel 锁定下来，因为 ncu 从来不是排查流程里第一个上场的工具。

1. ncu 的定位：从「哪个慢」到「为什么慢」¶

时间线工具能走到的终点，正是 ncu 的起点。torch.profiler 或者 nsys 能告诉你，比如 flash_fwd_kernel 占了整个 step 的 18%，ncclDevKernel_AllToAll 占了 22%——但它们说不出的是：这个 kernel 到底打到了硬件能力的百分之几十？它是被算力卡住、被带宽卡住，还是被 launch/occupancy 卡住？如果换一个实现（甚至自己写一个 Triton kernel），还能挤出多少性能？

ncu 的做法是把目标 kernel 单独重放（replay）若干遍，每一遍收集一组硬件性能计数器，最终汇总出数百项微架构指标，包括 SM 各 pipe 的利用率、每一级存储的流量、warp 停顿的原因、occupancy 等等。代价是开销巨大：目标 kernel 会被拖慢几十倍，而且 replay 期间还要反复保存和恢复显存状态，所以观测窗必须收窄到「一个 kernel 的几次 launch」这么小。

它和 00 · Roofline model：性能上界的两道天花板的对应关系是很直接的：roofline 说「性能 \(=\min(\pi, \beta \cdot I)\)」，而 ncu 的 SpeedOfLight（SOL）分析，做的正是分别实测这两个比值——Compute (SM) Throughput 表示打到算力天花板的百分比，Memory Throughput 表示打到带宽天花板的百分比。哪个数字高，瓶颈就在哪道墙；如果两个都低，问题多半出在 latency、occupancy 或者 launch 上。

2. 标准工作流¶

# ① 已知 top kernel 名（来自 torch.profiler / nsys）
# ② 只 profile 它:名字过滤 + 跳过前面的 launch + 只采 3 次
ncu -k "regex:flash_fwd" -s 20 -c 3 --set detailed -o flash_prof python repro.py
# ③ 本地 GUI 打开 flash_prof.ncu-rep,或直接命令行看 SOL:
ncu -k "regex:flash_fwd" -s 20 -c 3 --section SpeedOfLight python repro.py

参数	作用	备注
`-k, --kernel-name`	按名字过滤（`regex:` 前缀用正则）	必用，否则每个 kernel 都被 replay
`-s, --launch-skip`	跳过前 N 次匹配的 launch	跳过 warmup 的 kernel
`-c, --launch-count`	只采 N 次	几次就够看趋势
`--set`	`basic`（默认）/ `detailed` / `full`	见 §3
`--section`	只收某个 section（可多个）	精细控制开销
`--metrics`	只收指定 metric	进阶，见 §4
`--replay-mode`	`kernel`（默认：重放单个 kernel）/ `application`（整个应用重放，适合 kernel 间有强依赖时）	kernel 模式会保存/恢复显存
`--target-processes`	`all`（默认，含子进程）	torchrun 下无需额外配置
`-o, --export` / `--page`	输出 `.ncu-rep` / 命令行打印哪页（`details`/`raw`）	rep 可拷回本地用 `ncu-ui` 打开

读报告最好按固定顺序来，这个顺序对应的正是 roofline 的判读逻辑。第一步看 SOL 两面墙，也就是 Compute (SM) Throughput 与 Memory Throughput（两者都是占峰值的百分比）：如果 compute 高（超过 70%~80%），说明是贴着 \(\pi\) 跑的 compute-bound，优化空间在算法或者精度层面，而不在工程层面（一个参考例子是 DeepGEMM 在 H800 上的 FP8 GEMM 打到了 1550 TFLOPS，就属于这种 kernel，详见 00 · Roofline model：性能上界的两道天花板 §2）；如果 memory 高，说明是贴着 \(\beta\) 跑的 memory-bound，想更快就只能减少 HBM 流量，比如做融合、改布局、提高 cache 命中率；如果两个都低（低于 50%），说明是 latency-bound：occupancy 不够、warp 停顿严重、launch 太碎，需要进入第二、三步继续排查。第二步是 Memory Workload Analysis，看 HBM（dram__bytes）、L2、shared memory 各级的流量和命中率——如果算术强度 \(I\) 低得反常，往往说明存在冗余流量，比如访存不连续，或者没有复用。第三步是 Compute Workload Analysis，看各执行 pipe 的利用率分布——如果 tensor core pipe 的占比很低，说明 GEMM 没有真正走到 tensor core，可能是 shape 没对齐，也可能是 dtype 不对，或者这个 kernel 本身就是 elementwise 的。第四步是 Occupancy 加 Warp State Stats，看理论和实测的 occupancy、限制 occupancy 的因素（比如 register 用太多、shared memory 占太多、block 太小），以及 warp stall 的首要原因（long_scoreboard 代表在等显存，barrier 代表在等同步，wait 代表在等依赖）。

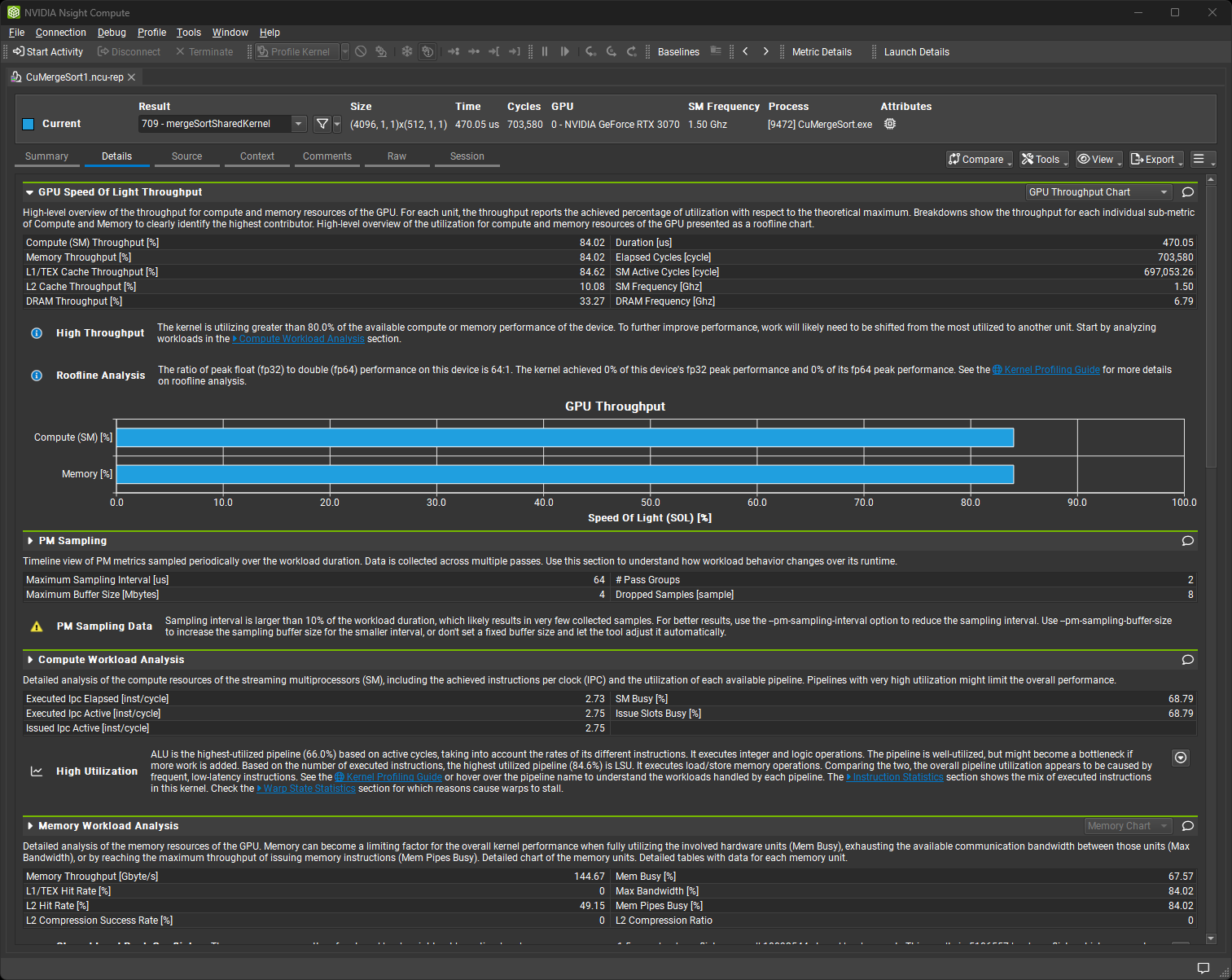

ncu Details 页的 SpeedOfLight section

图：ncu 报告的 Details 页。最上 SOL section：这个 kernel 的 Compute (SM) 与 Memory Throughput 都打到 84%，下分 L1/L2/DRAM 各级吞吐，并自动给出 "High Throughput" 判语与下一步指引；再往下是 Compute / Memory Workload Analysis 等 section（Nsight Compute User Guide, quick-start 示例；docs.nvidia.com）。

3. section 体系（ncu 2025.3 实测）¶

--set 其实就是几个 section 的打包（用 ncu --list-sets 可以实测确认）：

set	包含的 section（摘要）	metric 数量级	用途
`basic`（默认）	LaunchStats, Occupancy, SpeedOfLight, WorkloadDistribution	~200	第一遍扫
`detailed`	basic + ComputeWorkloadAnalysis, MemoryWorkloadAnalysis, SourceCounters, SpeedOfLight_RooflineChart	~900	定位到墙之后的下钻
`full`	detailed + InstructionStats, WarpStateStats, SchedulerStats, 各级 roofline（fp64/fp32/fp16/tensor）, Nvlink_Tables, PmSampling	~7800	写 kernel 时的全面体检
`roofline`	只收各级 roofline 相关 section	~6600	只要那张图时

需要注意 basic 并不包含 roofline 图——要看 roofline 至少需要 --set detailed，或者单独指定 --section SpeedOfLight_RooflineChart。full 接近 8000 个 metric，意味着要跑几十个 replay pass，大 kernel 上会非常慢，建议先用 -k/-s/-c 收窄目标之后再开大 set。

SpeedOfLight_RooflineChart 就是 00 · Roofline model：性能上界的两道天花板那张图的实测版本：横轴是 arithmetic intensity，纵轴是实测性能，一个点落在哪道「屋顶」下面一目了然；full set 里的 SpeedOfLight_HierarchicalTensorRooflineChart 还专门为 tensor core 画了一条屋顶线。

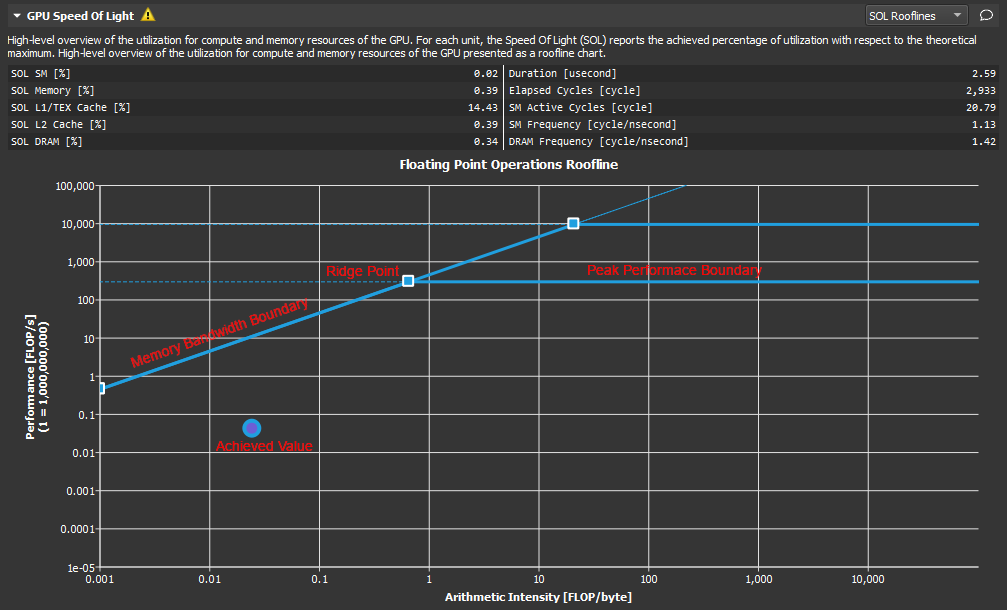

ncu roofline 图

图：SpeedOfLight_RooflineChart 的实际长相：横轴 arithmetic intensity（FLOP/byte）、纵轴性能（FLOP/s），标注出 Memory Bandwidth Boundary（斜屋顶）、Peak Performance Boundary（平屋顶）与 Ridge Point，蓝点是该 kernel 的实测值——落在左下、远低于任何一道屋顶，典型的 latency-bound（Nsight Compute Profiling Guide；docs.nvidia.com）。这张图的读法与 00 · Roofline model：性能上界的两道天花板的理论版一一对应。

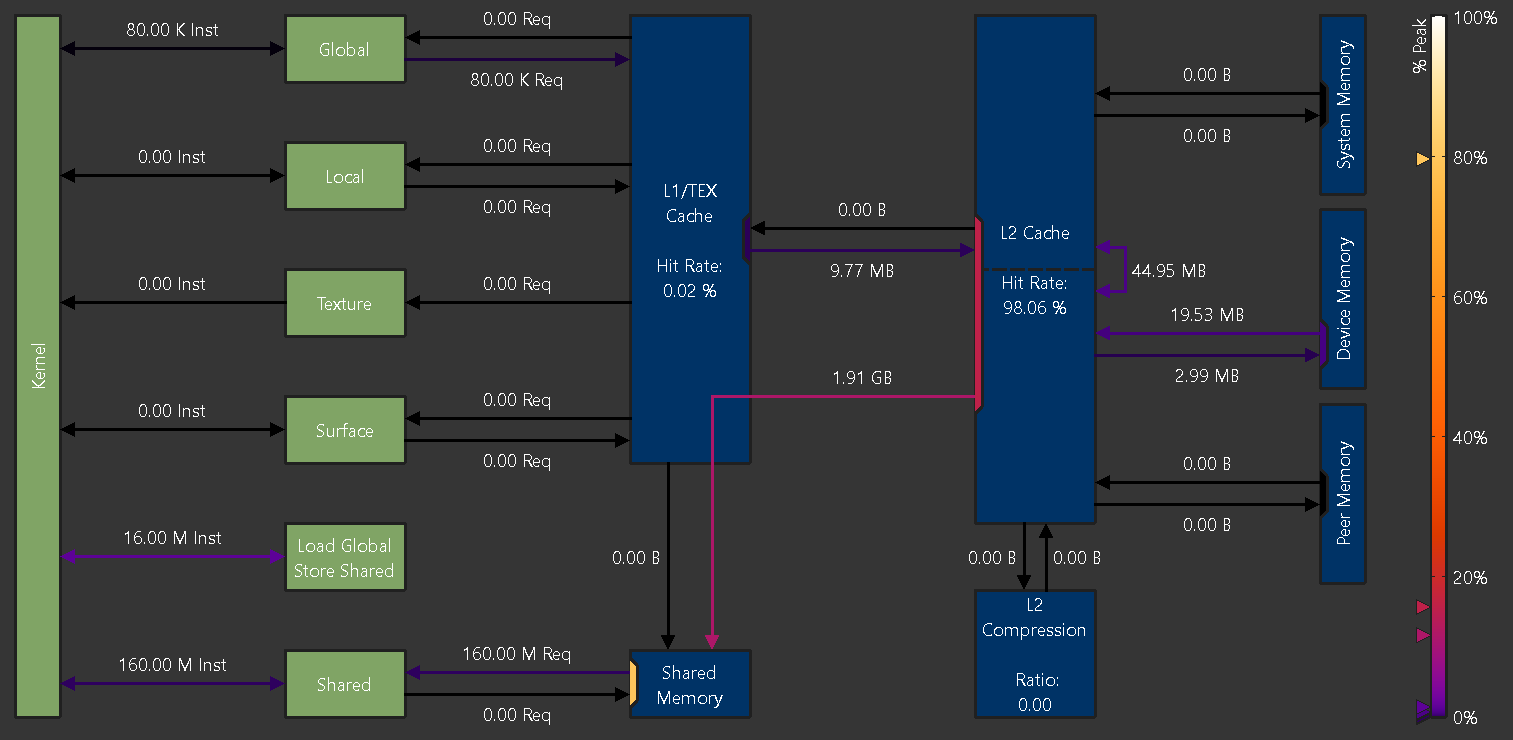

ncu Memory Workload Analysis 的 memory chart

图：Memory Workload Analysis 的内存层级流向图（A100）：Kernel 的访存指令按 Global/Local/Texture/Surface/Shared 分类，经 L1/TEX → L2 → Device Memory（HBM）逐级标注流量与命中率——哪一级流量异常放大（如 L2 命中率极低、DRAM 流量远超理论值）就是冗余访存的现场（Nsight Compute Profiling Guide；docs.nvidia.com）。

4. 关键 metric 字典¶

在用 --metrics 自由组合指标时会用到下面这些（名字带 .avg.pct_of_peak_sustained_elapsed 后缀的都是「占峰值百分比」口径）：

metric	含义
`sm__throughput.avg.pct_of_peak_sustained_elapsed`	SOL 的 compute 列：SM 综合利用率
`gpu__compute_memory_throughput.avg.pct_of_peak_sustained_elapsed`	SOL 的 memory 列：存储系统综合利用率
`dram__bytes.sum`	HBM 实际流量（算实测 I = FLOPs / 这个值）
`lts__t_sector_hit_rate.pct`	L2 cache 命中率
`sm__pipe_tensor_op_hmma_cycles_active.avg.pct_of_peak_sustained_elapsed`	tensor core pipe 活跃占比——GEMM 吃没吃到 tensor core（Ampere/Ada 的 `hmma`；Hopper 的 wgmma 另有 `sm__inst_executed_pipe_tensor_op_gmma` 等，按架构查 `ncu --query-metrics`）
`sm__warps_active.avg.pct_of_peak_sustained_active`	实测 occupancy
`smsp__warp_issue_stalled_<reason>_per_warp_active.pct`	各类 warp 停顿占比（`long_scoreboard`/`barrier`/`short_scoreboard`/`wait`...）
`launch__registers_per_thread` / `launch__shared_mem_per_block_static`	资源占用（occupancy 限制因素的源头）

5. 权限、开销与坑¶

最常见的报错是 ERR_NVGPUCTRPERM——GPU 硬件性能计数器默认只对管理员开放，这是 2018 年 GPU 侧信道攻击披露之后引入的安全策略（Linux 驱动 418.43+ 起生效，由 NVreg_RestrictProfilingToAdminUsers 控制）。解决方向包括：用 root 或者 CAP_SYS_ADMIN 权限运行（R565+ 版本可以用更细粒度的 CAP_PERFMON），或者让管理员放开该模块参数；需要提醒的是容器里光加 sudo 没用，要用 --cap-add=SYS_ADMIN，或者在宿主机上放开权限。这本质上是一个环境策略问题，不是工具的 bug。

replay 本身也有副作用需要注意：kernel replay 会把请求的 metric 拆成多个 pass，第一个 pass 会保存 kernel 可访问的全部显存，之后每个 pass 之前再恢复被写过的那部分——这个过程对被测程序是有侵入性的：如果 kernel 本身有副作用（比如原子累加、状态推进），结果可能会失真；而如果 kernel 与 host 存在运行时依赖，在 kernel replay 模式下会直接挂起（因为重放时没有 host 响应），这类情况需要换成 --replay-mode application；涉及多进程 NCCL 通信的 kernel，还需要额外加上 --communicator tcp|shmem 和 --lockstep-kernel-launch 才能正常推进。总的原则是：在专用机器或者容器里跑 ncu，不要在生产训练任务上顺手用它。

窗口纪律同样重要：如果不设置 -k/-s/-c 就直接 ncu python train.py，相当于给每个 kernel 都做一次 replay，可能几个小时都跑不完一步训练。开销的直觉大致是这样：官方示例里默认的 section 集对单个 kernel 需要 48 个 pass，而只收 2 个 metric 只需要 4 个 pass——也就是说，metric 的数量直接决定了重放的次数，永远应该先锁定目标再出手。

另外，PyTorch 里的 kernel 名字有个坑：aten op 和 CUDA kernel 不是一一对应的关系（一个 op 可能会发出多个 kernel），而且 cuBLAS/cuDNN 的 kernel 名和 aten 名完全不一样，比如 §2 图里的 sm90_xmma_gemm_bf16bf16_bf16f32_*。正确的做法是从 torch.profiler 的 trace 里拿到真实的 kernel 名，再喂给 -k，而不是靠 aten 名去猜。

最后一条坑：tuning 的结论需要有 roofline 兜底。ncu 报告说「memory 打到 70%」，并不等于「还能再快 30%」——应该先把该 kernel 的理论 \(I\) 算出来（参考 00 · Roofline model：性能上界的两道天花板 §3 里四类算子的公式），看它在 roofline 上本该站在哪个位置；如果理论上已经到顶了，那 ncu 数字再难看，也不值得再去动它。

6. 判读案例（概念性，对照 roofline 四类算子）¶

kernel 类型	典型 SOL 长相	结论与动作
大 GEMM（QKV/FFN proj、grouped GEMM）	compute 80%+，tensor pipe 高	贴着 \(\pi\)，健康的 compute-bound；再快只能靠 FP8/更优 tile（DeepGEMM 级别），工程上别折腾
decode 的 GEMV / 小 batch GEMM	memory 80%+，compute 个位数	贴着 \(\beta\)（权重整块过 HBM，\(I \approx O(1)\)）；优化方向是减权重流量：量化、投机解码、增大 batch
elementwise / norm 串	memory 高、kernel 又多又短	每个都贴 \(\beta\) 但总流量被放大 N 倍——融合（`torch.compile` 或手写 Triton），把中间结果留在寄存器/SMEM
自写 Triton kernel	两面墙都 <50%，stall=long_scoreboard，occupancy 低	latency-bound：加大 block/调 `num_warps` 与 `num_stages`、检查访存 coalescing——ncu 的 WarpStateStats 与 MemoryWorkloadAnalysis 直接指出改哪

7. 小结：三件工具的闭环¶

回到 README 那句话——排查问题的关键是选对观测维度。完整的闭环大致是这样：

flowchart LR
    A[症状: 慢 / OOM] --> B[torch.profiler<br>哪个 op 慢? GPU 空转?]
    B -->|显存问题| C[memory snapshot + memory_viz<br>峰值是谁? 碎片还是泄漏?]
    B -->|系统级排队| D[nsys<br>谁等谁? overlap? 尖刺?]
    B -->|锁定单个 kernel| E[ncu<br>贴哪道墙? 还有多少油水?]
    C --> F[动作: 融合/换 kernel/<br>overlap/切分/扩容]
    D --> F
    E --> F
    F -->|验证: 回到 B 对比前后 trace| B

最后要强调一条纪律：优化完成之后必须回到 profiler 复测，把优化前后两份 trace 放在一起对比（同一个窗口、同一个 rank、同样多的 step 数），确认时间确实是从预期的地方省出来的。凭感觉做性能工作，是不配叫 profiling 的。

本章到这里就结束了。可以回到 README 复习一下工具速查表；如果想横向延伸阅读，可以看 08 · torch.compile / profiler（定位到瓶颈之后的两套「打包加速」手段：compile 与 CUDA Graph），或者 00 · Roofline model：性能上界的两道天花板（所有「该不该优化」这类判断背后的理论底座）。
