MoE¶

本章讨论 mixture of experts（MoE）这一架构家族，回答的是模型层面的问题：一层 MoE 具体在算什么、专家怎么切分、路由怎么学习、负载怎么被推平。章内的顺序是先把 MoE 的定义式、张量 shape 与可导性讲清楚，再展开细粒度切分、LatentMoE，以及 aux / aux-free / QB 这三类 load balancing。

本章共八篇。01–04 是架构视角，依次讨论 MoE 的定义与关键组件、细粒度专家、LatentMoE、算法侧负载均衡；05–07 是算子与 kernel 视角，讨论 expert 计算如何落到 grouped GEMM 上、dispatch/combine 通信 kernel 的内部机制、以及把整条链路融成单个 kernel 的 MegaMoE。后三篇承接 Expert Parallelism (EP) 一章的 router/preprocess、dispatch、combine/backward 全流程，两章互为补充。它和 EP 章的分工是：

	本章（MoE）	EP 章
视角	架构与算法（01–04）、算子与 kernel（05–07）	infra 全流程：router → dispatch → combine
核心对象	router 分数、专家宽度、平衡目标、expert 计算与通信 kernel	token 重排、all-to-all、前反向对称
负载均衡	aux / aux-free / QB（怎么选 expert）	EPLB / LPLB（expert 放哪、replica 怎么补）

前置知识¶

本章假设读者具备以下背景：

清楚 Transformer block 的基本结构：self-attention 加 FFN，其中 FFN 通常是两层（或者 SwiGLU 的三投影）、逐 token 独立计算的 MLP——这是下面所有讨论的起点。
集合通信和 expert parallelism 不算本章的前置知识，用到的地方会链到 Expert Parallelism (EP)。
「这个操作到底贵不贵」的判断会用到 roofline 的直觉，见 00 · Roofline model：性能上界的两道天花板。

0. 一层 MoE 的直观图景¶

MoE 的基本想法，是把 Transformer 里「每个 token 都走同一套 FFN」这件事，换成「每个 token 只激活少量专家 FFN」。这样一来，模型的总参数量可以随专家数量线性增长，但每个 token 真正要花的计算量（FLOP）只取决于它实际激活的那几个专家，与专家总数无关。这个设计带来的代价也很明确：路由本身是一次离散选择，不可导，训练中专家的负载很容易塌缩到只有少数专家被频繁选中；而当专家数量变多、粒度变细之后，通信体积和权重搬运又会变成新的瓶颈。后面细粒度切分、LatentMoE，以及 aux / aux-free / QB 这三条平衡路线，都是围绕着这两处代价逐步展开的。

把这套逻辑画成一层 MoE 内部的数据通路会更直观：

hidden_states [T, H]
      │
      ├──────────────────────────────┐
      │                              │
      ▼                              ▼
  router: logits = x @ W_rᵀ      shared experts（可选, 始终激活）
      │                              │
      ▼                              │
  score → (+bias, 只用于选) → top-k   │
      │                              │
      ▼                              │
  routing_map [T, E] 离散              │
  probs        [T, E] 连续             │
      │                              │
      ▼                              │
  dispatch 到被选 expert               │
      │                              │
      ▼                              │
  expert FFN（可能在 latent 宽 ℓ）     │
      │                              │
      ▼                              │
  combine：按 probs 加权求和 ─────────┴──► + residual → [T, H]

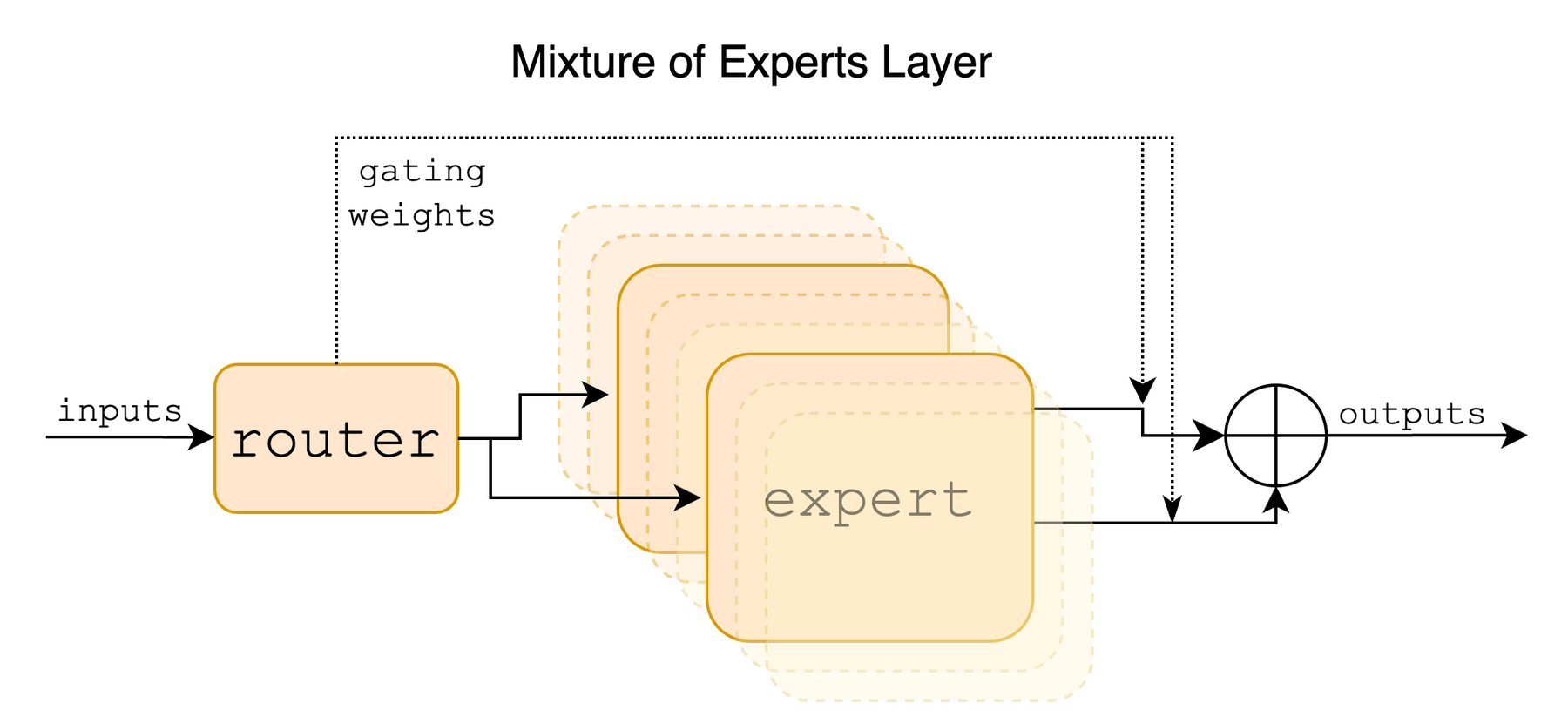

Mixtral MoE layer: router selects 2 of 8 experts and combines with gating weights

图：经典 token-choice MoE 层。router 为每个 token 选出少数 expert，输出是被选专家的加权和。Mixtral 是 top-2 / 8 experts 的粗粒度形态；后面的细粒度和 LatentMoE 都是在这张图上改「专家有多细、在哪个宽度上算」。（Jiang et al. 2024, Fig 1；arXiv:2401.04088）

1. 这组文档怎么读¶

前四篇讲的是模型架构本身：一层 MoE 在算什么、专家怎么切、路由怎么学、负载怎么平。后三篇往下走一层，讲的是把这套架构真正跑起来所需要的关键算子：grouped GEMM 怎么应付「每个 expert 分到的 token 数不一样」这件事，DeepEP 这个通信库内部怎么把 dispatch/combine 这次 all-to-all 做到既高吞吐又低延迟，MegaMoE 又怎么把整条链路融进一个 kernel。这三篇原本挂在并行策略的 EP 一章下面，现在搬到了这里，是因为它们回答的问题更接近「这个算子怎么写得快」，而不是「EP 这个并行维度怎么工作」——后者仍然在 EP 那一章里讲。

文件	内容	锚点
`README.md`（本文）	整体框架、与 EP 章的分工、两条演化轴、贯穿数字、阅读顺序	——
01 · MoE 基础与关键组件	基础：dense FFN vs MoE 定义式、shape、router / score / top-k / expert / dispatch-combine、离散选择 vs 连续权重、collapse 与 capacity	Switch / GShard；`router.py`, `moe_utils.py`
02 · 细粒度 MoE：从 Mixtral 到 DeepSeekMoE	细粒度：knowledge hybridity / redundancy、把 FFN 中间维切成 m 份、shared expert isolation、组合空间、DeepSeek-V2/V3 落地	DeepSeekMoE；DeepSeek-V3
03 · LatentMoE 与 Stable LatentMoE	LatentMoE：为什么还要压宽度、五条设计原则、`ℓ-MoE_eff` / `ℓ-MoE_acc`、Kimi K3 的 Stable LatentMoE（RMSNorm + SiTU-GLU）	LatentMoE；Kimi K3
04 · 负载均衡：aux / aux-free / Quantile Balancing	算法侧负载均衡：aux（GShard/Switch）、aux-free（DeepSeek expert bias）、QB（Kimi 分位数定价）；三者对照与适用边界	`moe_utils.py:56, 1079`；Wang et al. 2024；Kimi K3 §2.3.3
05 · Grouped GEMM 与 Expert 计算	算子：grouped GEMM 只分组 M 轴的设计、contiguous / masked 两种排布、FP8 数据布局、expert 的 dgrad（m-grouped）与 wgrad（k-grouped）。承接 EP 章 dispatch 的输出 layout	`experts.py`；DeepGEMM `m_grouped_` / `k_grouped_`
06 · DeepEP：V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin)	算子：normal / low-latency 两种模式、notify_dispatch 与接收端落位、NVLink↔RDMA 两级转发、V1(NVSHMEM) 到 V2(NCCL Gin) 的架构演进	`legacy.py`、`elastic.py`
07 · MegaMoE：把 MoE forward 融成单个 kernel	算子：把 dispatch→linear1→SwiGLU→linear2→combine 融成单个 SM100 kernel，warp specialization、共享 token pool、块级 arrival counter 驱动的 overlap	`mega.hpp`

建议的阅读顺序是：先由本文建立起「稀疏宽度」这个整体框架，然后进 01 把一层 MoE 的定义式和梯度账讲清楚，再进 02 看专家怎么被切细、为什么还要留一条 shared 通路，接着 03 讲宽度为什么还要再压一档变成 LatentMoE，以及 Kimi K3 是怎么把它训稳的，04 把三条平衡路线放进同一张决策表里对照。到 05–07 就转向算子实现的层面了，建议先读完 EP 那一章的 01 到 03 三篇，再回过头看这三篇会顺畅很多。02/03 也可以和 04 交叉着读：细粒度切分和近千专家的规模，会把平衡问题从「调 α 这个超参」逼成「直接解一个分配问题」。

2. 两条演化轴¶

MoE 近几年的架构演化，大体可以归到两条相互正交的轴线上。把这两条轴线拆开看，后面每一篇要讲的具体设计都能在其中找到自己的落点。

2.1 宽度轴：专家的切分粒度与计算空间¶

粗粒度（Mixtral / Switch）
  少量大专家，在满宽 H 上算
        │
        ▼  切中间维、加 shared          ← DeepSeekMoE
细粒度（DeepSeek-V2/V3, Kimi K2）
  大量小专家 + 始终激活的 shared
        │
        ▼  再把 routed 路径压到 ℓ < H   ← LatentMoE
Latent / Stable LatentMoE（Nemotron-3, Kimi K3）
  shared 仍走满宽；routed 在 latent 宽上 dispatch / 计算 / combine

这条轴上每一步跳跃的动机并不相同：细粒度要解决的问题，是专家学得驳杂、彼此又在重复学习相同的公共知识；LatentMoE 要解决的问题，是当专家数和 top-k 继续往上加时，通信体积和权重加载会按 K·H 线性膨胀。

2.2 平衡轴：从离散路由到负载均衡¶

aux loss（GShard / Switch）
  往主目标里加 L = α·E·Σ fᵢ·Pᵢ，梯度流经 probs
        │
        ▼  去掉干扰梯度                  ← DeepSeek Loss-Free
aux-free expert bias
  只改 top-k 的排序，b ← b + γ·sign(ℓ̄ − ℓ)
        │
        ▼  去掉 γ，按目标负载直接定价     ← Kimi QB
Quantile Balancing
  把 bias 设成「刚好让每个专家吃到 q = mk/n 个 token」的分位数

这三条路线其实都承认同一件事：top-k 本身是不可导的，必须另外找一个能真正被执行的平衡信号来补救。它们之间的差别只在于这个信号具体是什么形式——是一项加进 loss 里的惩罚项，是按固定步长调整的一个价格，还是一个对偶变量的闭式解。

3. 一组贯穿全文的数字¶

后面文中出现的各种 shape，以及「这个操作到底贵不贵」的判断，基本都挂在下面这三组配置上。不需要刻意去记，读的时候拿来对照体感即可：

	Mixtral 8×7B	DeepSeek-V3	Kimi K3
总参 / 激活	~47B / ~13B	671B / 37B	2.78T / 104.2B
hidden `H`	4096	7168	7168
latent `ℓ`	——	——（满宽 routed）	3584（0.5×）
routed experts `E`	8	256	896
top-k	2	8	16
shared experts	0	1	2
稀疏度 `E/k`	4	32	56
expert 中间维	14336	（细粒度小专家）	3072
激活	SwiGLU	SwiGLU	SiTU-GLU
平衡	aux（训练配方未完全公开）	aux-free + 极小 sequence-wise aux	QB

Kimi K2 到 K3 在宽度轴上迈出了很大一步（Kimi Team 2026，Table 1）：routed expert 从 384 涨到 896，top-k 从 8 涨到 16，shared expert 从 1 个增加到 2 个，并且第一次引入了 3584 这个 latent 宽度。激活参数从 32.6B 涨到 104.2B，但这并不完全是「专家变多」带来的——attention 部分同时也从纯 MLA 换成了 Hybrid KDA–MLA，层数从 61 涨到 93。本章只拆解 MoE 这一段的变化。

4. 与 EP 实现的衔接¶

在 EP 那一章里，一层 MoE 已经被浓缩成一句话：

MoE layer = 一次「按 expert 重排 token 的 all-to-all」+ 一次本地 grouped GEMM + 一次逆向 all-to-all。

本章要补的，是这句话背后「谁被重排」这个决策是怎么做出来的：router 怎么打分和选择、专家的形状是细粒度还是 latent、以及这个决策又是靠 aux、bias 还是 QB 被推平的。读完 01 之后再去看 01 · Router 与 Dispatch 前的 Preprocess，会发现 routing_map、probs、expert_bias 这些工程实现，其实就是本章里定义的那些张量的具体落地。

两条贯穿全站的主线，在本章的体现是：

forward/backward 对称：dispatch 的反向就是 combine；router 里真正走梯度的只有 probs，以及如果启用了的话还有 aux loss，top-k 的选择和 bias 的更新都不进入 autograd。
通信与计算的 overlap：细粒度和 LatentMoE 改变的只是 all-to-all 的体积（正比于 T·k·width），并没有改变「必须做一次 all-to-all」这件事本身。把 width 从 H 换成 ℓ，正是 03 要算的核心账。

5. 参考代码与论文¶

参考代码用的是上游固定 commit，代码链接都带 #Lx-Ly（Megatron pin 在 e03878b5f）：

router.py、moe_utils.py —— router、aux loss、expert bias
moe_layer.py —— MoE layer 编排

下面这些论文会按阅读顺序陆续出现：

Shazeer et al., Outrageously Large Neural Networks, 2017. arXiv:1701.06538
Lepikhin et al., GShard, 2020. arXiv:2006.16668
Fedus et al., Switch Transformers, 2021. arXiv:2101.03961
Jiang et al., Mixtral of Experts, 2024. arXiv:2401.04088
Dai et al., DeepSeekMoE, 2024. arXiv:2401.06066
Wang et al., Auxiliary-Loss-Free Load Balancing, 2024. arXiv:2408.15664
DeepSeek-AI, DeepSeek-V3, 2024. arXiv:2412.19437
Elango et al., LatentMoE, 2026. arXiv:2601.18089
Kimi Team, Kimi K3, 2026. arXiv:2607.24653
苏剑林, MoE Odyssey: Optimal Allocation / Quantile Balancing, 2026. kexue.fm/archives/11619

下一篇：01 · MoE 基础与关键组件。先把 dense FFN 和一层 MoE 的定义式、shape、可导性这些基础问题讲清楚，后面几篇的讨论都建立在这些定义之上。
