04 · 负载均衡：aux / aux-free / Quantile Balancing¶
本篇只讨论算法侧的问题：如何让离散的 top-k 选择不塌缩，并让各 expert 收到的 token 数接近均匀。系统侧的 expert 放置与 replica（EPLB）、per-batch reroute（LPLB）见 系统侧负载均衡：EPLB、LPLB、UltraEP 与 MoonEP——那些方法处理的是「专家选定之后算力如何摆放」，而不是「选择哪些专家」。
本篇用同一套符号对照三条主流路线：aux（GShard / Switch）、aux-free（DeepSeek Loss-Free Balancing）和 QB（苏剑林 2026；Kimi K3 将其用于生产）。每条路线先给出定义式，再说明梯度或更新落在何处，最后给出适用边界。
1. 问题定义¶
设训练 batch 有 \(m\) 个 token、\(n\) 个 routed expert，每个 token 选 \(k\) 个。router 给出分数矩阵 \(s \in \mathbb{R}^{m \times n}\)，其中 \(s_{i,j}\) 是 token \(i\) 对 expert \(j\) 的 score（sigmoid 或 softmax 之后）。理想的分配 \(x_{i,j} \in \{0, 1\}\) 满足：
第一个约束要求每个 token 恰好 \(k\) 个 expert；第二个约束要求每个 expert 恰好 \(q\) 个 token（假设整除）；目标是在这两个约束下尽量尊重分数。
不加约束时，token-choice 的 top-k 只保证第一个约束，第二个约束完全放开，这正是 collapse 与 EP straggler 的来源。
三条路线都是这个整数规划的可执行近似，区别只在于介入的位置：
| 改什么 | 进不进主梯度 | 超参 | 因果 | |
|---|---|---|---|---|
| aux | 往 loss 加 \(\alpha \cdot n \cdot \sum_j f_j P_j\) | 进（经 \(P_j\) / probs） |
\(\alpha\)（太大伤 LM，太小不平） | 是（当前 token 的 score 不看未来） |
| aux-free | 给每个 expert 一个 bias \(b_j\)，只改 top-k | 不进 | \(\gamma\)（步长：慢 vs 振荡） | 是（用上一步负载更新，下一步才生效） |
| QB | 同样用 \(b\)，但 \(b\) 由分位数直接解出 | 不进 | 无（或仅 histogram 宽度） | 是（同上，禁止用本 batch 解出的 \(b\) 再选一次） |
| Expert Choice（反例） | 每个 expert 选定额 token | 不进 | capacity | 否（未来 token 决定过去的分配） |
DeepSeek 将 Expert Choice 从候选方案中排除：同一序列中靠后的 token 会改变靠前 token 的 expert 分配，这等价于泄漏后文。aux-free 论文通过减小 chunk、打乱 token 的实验验证了这一点。后文不再讨论 Expert Choice。
2. Aux loss¶
2.1 定义式¶
GShard（Lepikhin et al. 2020）的原始动机是最小化 \(\sum_e (c_e / S)^2\)（负载的平方和），但 \(c_e\) 来自 top-2 选择，不可导。于是用平均门控 \(m_e\) 作为可导替代，把平方换成乘积（straight-through）：
其中 \(c_e / S\) 是「实际分到的比例」，是离散量、作为常数处理；\(m_e\) 是「router 愿意分配的平均概率」，是连续量、参与梯度传播。Switch（Fedus et al. 2021）把它写成现在框架中的标准形式，并乘上 \(E\) 使均衡点的值为 1：
其中 \(f_i\) 是实际负载份额（\(\sum_i f_i = 1\)），\(P_i\) 是平均概率质量。
完全均衡时 \(f_i = P_i = 1/E\)，于是 \(\sum_i f_i P_i = 1/E\)，故 \(L_{\text{aux}} = \alpha\)。分配越偏斜，这个点积越大。这是 Cauchy–Schwarz 不等式的直接推论：两个概率向量的内积在均匀分布时最小。
Megatron switch_load_balancing_loss_func（moe_utils.py:L56–L143）实现的就是这个式子，只是把归一化常数收进系数：
aux_loss = (probs.sum(0) * tokens_per_expert).sum() \
* (E * α / (k * T * T))
# tokens_per_expert = n_i = routing_map.sum(0)，detach 的计数
与定义式等价：\(n_i = f_i \cdot T \cdot k\)，而 probs.sum(0) 的第 \(i\) 项即 \(P_i \cdot T\)。
梯度只流经 \(P_i\)：
已经过载的 expert（\(f_i\) 较大）会让对应的 probs 受到更大的正梯度，从而在下一步被压低。 \(f_i\) 在这里作为常数权重使用，这就是 STE 的含义：用离散计数作为连续概率的系数。
2.2 工程实现¶
aux loss 是一个标量，工程中通常不会把它手动加进 total_loss 再做一次 backward。Megatron 使用 MoEAuxLossAutoScaler（moe_utils.py:L246）：forward 把 router 的某个输出原样传出，同时把 aux_loss 挂进 ctx；backward 时为 aux_loss 注入 ones * scale，梯度自动沿 router 的计算图回传。读代码时如果忽略这个 autoscaler，会误以为 aux loss 没有生效。
\(\alpha\) 对应配置项 moe_aux_loss_coeff。Switch 常用 0.01；DeepSeekMoE 的验证实验使用 expert-level 的 0.01。V3 把主要的平衡工作交给 aux-free 之后，只保留了一个极小的 sequence-wise aux（见 §3.3）。
分布式场景下，\(f_i\) 必须使用全局计数，\(P_i\) 可以按 rank 拆分（moe_utils.py:L82–L95）。否则每个 micro-batch 各自统计，全局负载仍可能塌缩。
2.3 z-loss¶
ST-MoE 的 z-loss（moe_utils.py:L146）不直接平衡负载，而是压低 logits 的尺度，防止 softmax 饱和与 router 输出爆炸：
式中的 logsumexp 正是 softmax 分母的对数。z-loss 常与 aux loss 一起开启，但它属于另一类正则。sigmoid 路由对 z-loss 的需求较弱（不存在分母竞争），但仍可用来控制数值范围。
2.4 α 的两难¶

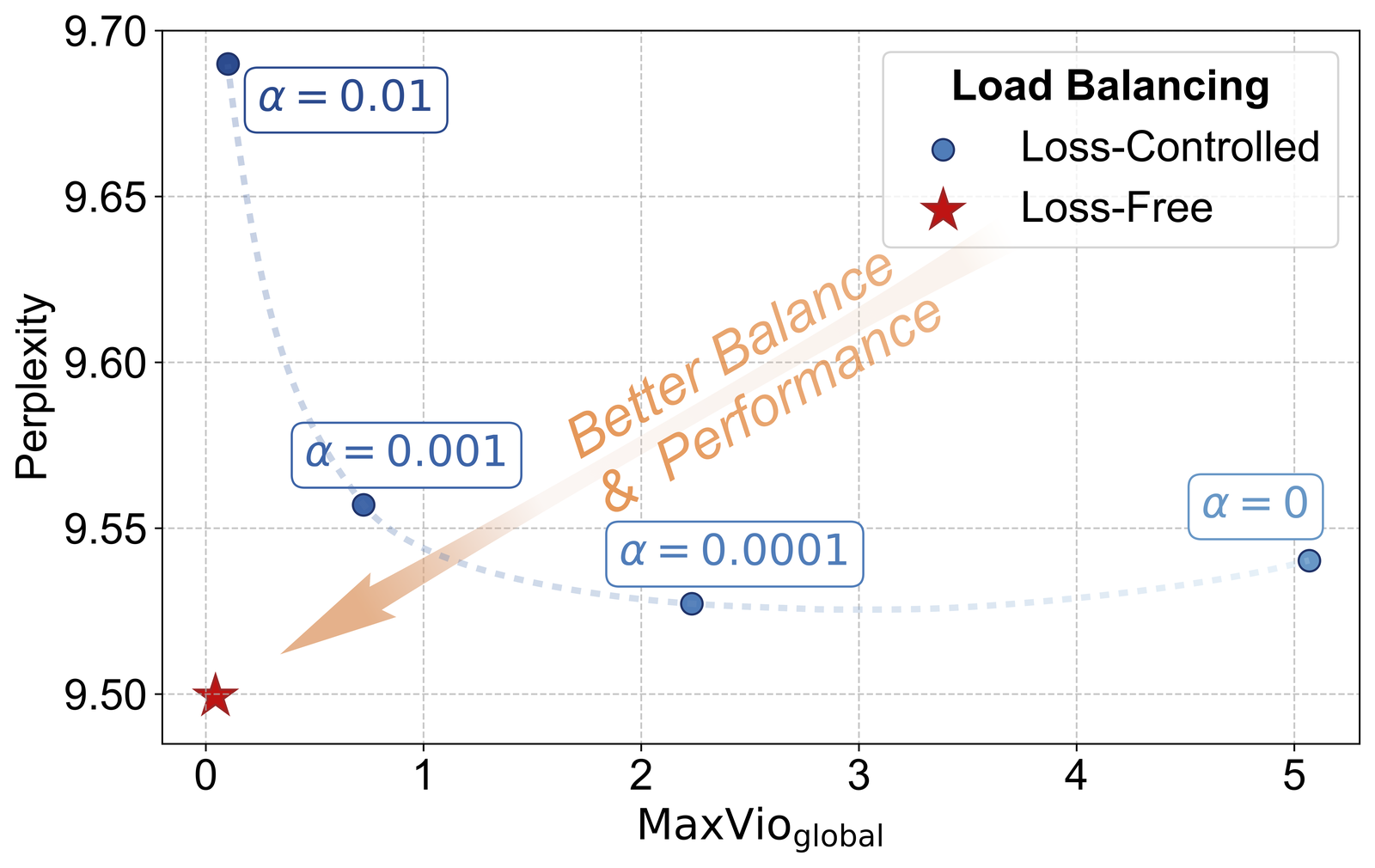

图：在同一套 DeepSeekMoE 骨干上扫描 \(\alpha\)。横轴是负载不均衡程度（MaxVio，越大越不均衡），纵轴是 validation perplexity。\(\alpha\) 太小会导致塌缩、PPL 变差；\(\alpha\) 太大虽然均衡了负载，PPL 也明显变差。Loss-Free（红线）同时取得更好的 PPL 与更好的均衡，打破了这条权衡曲线。（Wang et al. 2024, Fig 2；arXiv:2408.15664）
从机制上看，这种两难几乎不可避免：aux 的梯度与语言建模梯度叠加在同一套 \(W_r\) 上，而均衡所要求的方向未必与「这个 token 在语义上应该去哪个专家」一致。\(\alpha\) 是在「允许塌缩」与「允许干扰主目标」之间选取的一个折中点，这样的好点不一定存在；当专家数达到数百乃至近千时，可选的范围更窄。
DeepSeekMoE 还区分过 expert-level aux 与 device-level aux：严格的专家均衡会损害特化，因此用很小的 expert-level aux 防止塌缩，同时用更大的 device-level aux 保证 EP 的系统效率（论文 Eq. 12–17）。这实际上已经承认：aux loss 同时承担「算法特化」与「系统不空转」两个相互冲突的目标。
3. Aux-free expert bias¶
3.1 基本思路¶
Loss-Free Balancing（Wang et al. 2024；DeepSeek-V3 §2.1.2）不再向 loss 添加任何项，而是为每个 expert 维护一个标量 \(b_j\)，只加在用于 top-k 选择的分数上：
谁被选，看的是偏置分数 \(s + b\)；加权时仍看原始分数 \(s\)（V3 / K3 都是 sigmoid）。
这正是 01 引用的 Megatron 代码片段（moe_utils.py:L805–L808）。可以把 \(b\) 理解为专家的价格：负载过高的专家降价（减小 \(b\)），负载过低的专家提价。

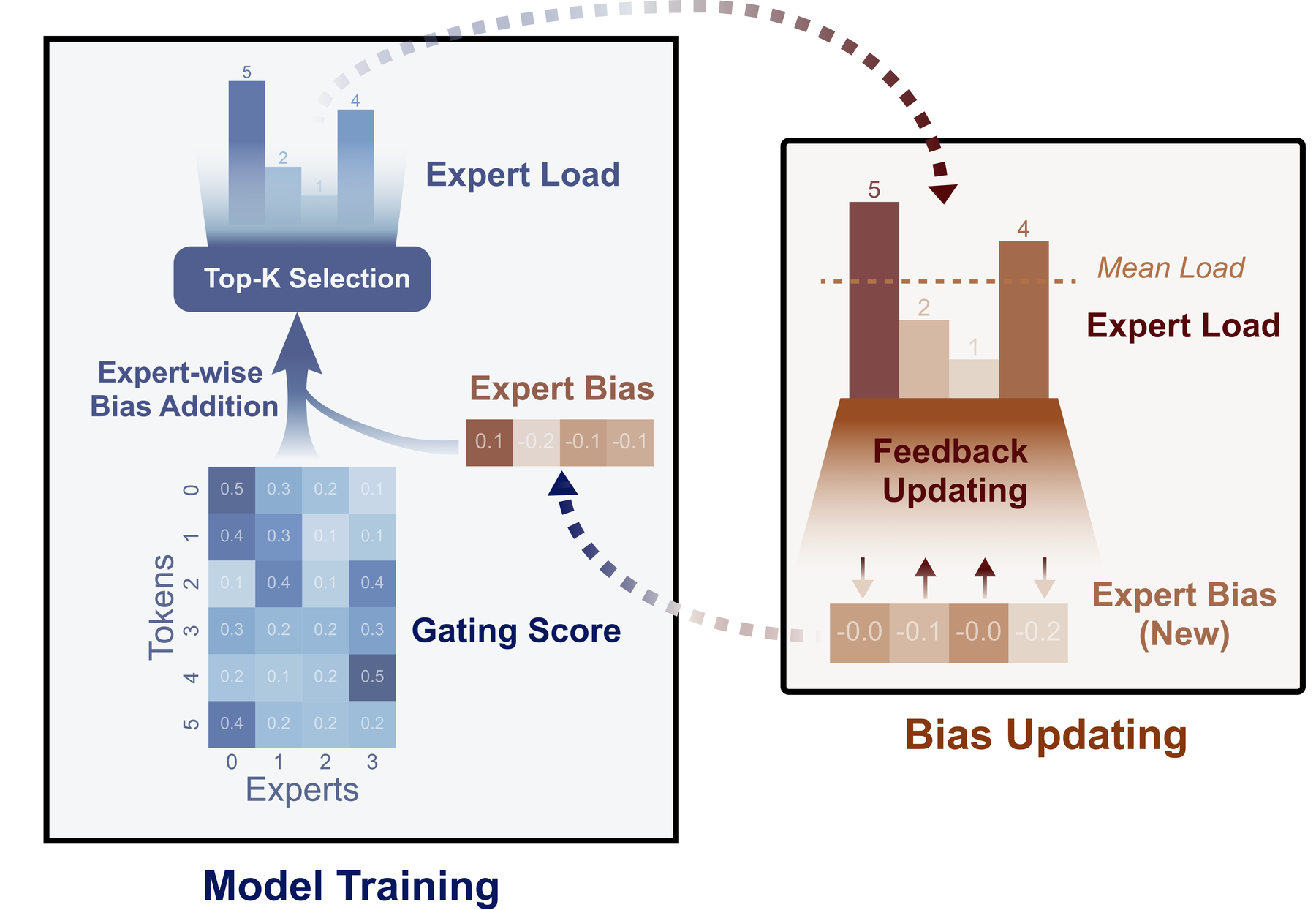

图：左侧，token×expert 的 gating 分数加上 expert-wise bias 后再做 top-k，得到本 step 的负载；右侧，将各 expert 负载与均值比较，过载则降低 bias、欠载则提高 bias，新的 bias 只用于下一步。整个过程不产生干扰主目标的梯度。（Wang et al. 2024, Fig 1；arXiv:2408.15664）
3.2 更新规则¶
记 \(\ell_j\) 为本 step（全局 batch）expert \(j\) 收到的 token 数，\(\bar{\ell} = (\sum_j \ell_j)/n = q\)。固定步长：
当 expert 过载（\(\ell_j > \bar{\ell}\)）时，\(\mathrm{sign}\) 为负，\(b\) 下降，下一步更难进入 top-k。Megatron 的 get_updated_expert_bias（moe_utils.py:L1079–L1108）先对 tokens_per_expert 做一次跨 TP、CP、DP 的 all-reduce，然后执行：
average_tokens = tokens_per_expert.sum(-1, keepdim=True) / n
offset = average_tokens - tokens_per_expert # = ℓ̄ − ℓ
updated = expert_bias + sign(offset) * update_rate
\(b\) 是一个 float32 buffer（router.py:L173–L194），不是 nn.Parameter，因此不归 optimizer 管理。
论文比较了几种变体，结论是：
- \(\gamma = 10^{-3}\) 较为稳定；\(10^{-4}\) 早期收敛太慢，\(10^{-2}\) 后期出现振荡（Fig 4）；
- 用 \(\gamma \cdot (\bar{\ell} - \ell)\) 代替 \(\gamma \cdot \mathrm{sign}(\cdot)\) 时均衡略好，但 PPL 没有改善，因此保留了 sign 形式；
- 乘性 bias（\(s \cdot b\)）略差于加性 bias。
aux-free 论文推荐 \(\gamma = 10^{-3}\)。V3 将其作为 bias update speed 超参，在整段预训练中持续动态更新 \(b\)；推理阶段冻结 \(b\)，恢复为普通的 top-k。
3.3 保留极小的 sequence-wise aux¶
V3 的主要平衡机制是 batch 级 aux-free，但仍加入了互补的 sequence-wise aux（Eq. 17–20），\(\alpha\) 取得极小：
其中 \(f_i\) 与 \(P_i\) 按「单条序列」统计，且 \(P_i\) 使用在全专家上归一化后的分数 \(s'\)。
动机在于：aux-free 统计的是整个 step 的大 batch，单条序列内部仍可能出现极端不均衡。极小的序列级 aux 可以抑制这种尖峰，同时不至于强迫专家在「每个 domain、每条样本」的粒度上都均匀分配。
V3 的消融（Table 5）与相关讨论（§4 附近）给出以下结论：
- 从纯 aux 换成 aux-free 后，多数下游任务更好；
- 真正拉开质量差距的往往是 batch 级均衡与 sequence 级均衡的区别：后者强迫每条序列、每个 domain 都均分，专家更难特化。论文绘制了 Pile 不同 domain 上的 expert load 分布，aux-free 的特化模式更清晰（Fig 9）；
- 把 aux 改为 batch-wise aux（不再按序列统计）之后，1B/3B 规模上的 validation loss 可以与 aux-free 持平。因此「免 loss」本身并不是关键，把均衡的统计范围改为 batch 才是质量改善的来源之一。aux-free 的额外优点在于：达到同样的 batch 级均衡时，它不会向 \(W_r\) 注入干扰梯度，并且与 EP 的「计算 batch = micro × EP-DP」天然一致——计算 batch 越大，MaxVio 越接近全局值（论文 Fig 5）。
3.4 固定步长在近千专家规模下失效¶
\(\gamma\) 是有量纲的：它与 \(s\) 的数值范围、专家数、batch 统计噪声耦合在一起。苏剑林对此有以下评论（kexue.fm/archives/11619）：
- 推荐的 \(\gamma = 10^{-3}\) 与 sigmoid 的分数范围耦合，更换 score function 时需要重新调节；
- 当某些层（尤其是早期层）的 \(s\) 分布畸变时，同一个 \(\gamma\) 要么推不动负载，要么在后期使 \(b\) 振荡；
- 这正是「first-k-dense」长期存在的原因之一。
Kimi K3 把 routed expert 增加到 896 之后，原文写道：balancing … exceeds the regime in which existing auxiliary-loss-free bias updates remain well behaved。这正是 QB 的出发点：不再猜测步长，而是直接求解「什么样的 \(b\) 会使负载恰好等于 \(q\)」。
4. Quantile Balancing¶
4.1 从整数规划到分位数¶
回到 §1 的分配问题。苏剑林把它松弛为 \(x_{i,j} \in [0,1]\) 的线性规划，引入 token 侧乘子 \(\alpha_i\) 与 expert 侧乘子 \(\beta_j\)；交换 min 与 max 之后可以证明，无结（无平局）时最优解仍是 0-1 的：
也就是说：对每个 token，选择 \(s_i - \beta\) 的 top-k（\(\alpha_i\) 恰好是第 \(k+1\) 大的门槛）；对每个 expert，门槛 \(\beta_j\) 使恰好 \(q\) 个 token 越过门槛。两者交替求解：
由于 \(q/m = k/n\)，两次取的都是同一个分位 \(1 - k/n\)，方法因此得名 Quantile Balancing。推理时只需要 \(\beta\)（或写成 \(b = -\beta\)），即 \(\operatorname{argtop}_k(s - \beta)\)；\(\alpha\) 是 batch 内部的中间量，不作为持久状态保存。
QB 与 aux-free 属于同一族方法（都是 loss-free 的 bias），但 \(b\) 不再按 \(\pm\gamma\) 步进，而是直接取当前分数分布下使负载等于 \(q\) 的那个对偶变量。BASE Layers / BIP 也曾把均衡表述为规划问题；BIP 使用不等式约束并将乘子 clip 到非负，容易无法挽救欠载的专家。QB 去掉了非负约束，允许 \(\beta\) 取负值，从而可以把死亡专家重新激活。
相关实现：Marin / OLMoE-M 复现了论文所述的交替分位算法；Megatron 上游 PR #5349 增加了 --moe-router-load-balancing-type quantile_balancing（本仓库 pin 的 e03878b5f 尚未包含该 API，请勿在 pin 的代码中查找）。
4.2 Kimi K3 的单次前向形式¶
完整的交替求解需要在每个 step 对数百万个 margin 迭代，训练成本太高，也更容易过拟合当前 batch。K3 采用了一次前向即可读出门槛的因果版本（§2.3.3, Eq. 13–14）：
- 用旧 bias 计算 \(\operatorname{Top}\text{-}(k+1)(s_i + b^{(t)})\)。前 \(k\) 个用于真正的路由，第 \(k+1\) 个就是 token \(i\) 的门槛 \(\alpha_i^{(t)}\)——任何 expert 想进入这个 token 的 top-k，其偏置分数必须超过它。这样就无需单独计算 token 侧的分位数。
- 对每个 expert \(j\)，考察原始分数相对这些门槛的 margin：
在门槛固定时，候选 \(\hat{b}_j\) 使 expert \(j\) 获得的 token 数为 \(\sum_i \mathbf{1}[s_{i,j} + \hat{b}_j > \alpha_i]\)，它关于 \(-\hat{b}_j\) 单调。无结时，要恰好取到 \(q\) 个 token，\(-\hat{b}_j\) 必须等于 margin 的第 \(q+1\) 大值，也就是 \((1 - k/n)\) 分位数：
其中第二行减去公共偏移，不改变 top-k。
- 本 batch 仍使用 \(b^{(t)}\) 路由，新的 bias 只在下一步生效（与 aux-free 受同一条因果约束）。推理时冻结 \(b\)。
注意 \(s - \alpha\) 使用的是原始分数减去偏置后的门槛，旧的 \(b\) 只通过 \(\alpha\) 进入更新，不会在更新中被重复计入。

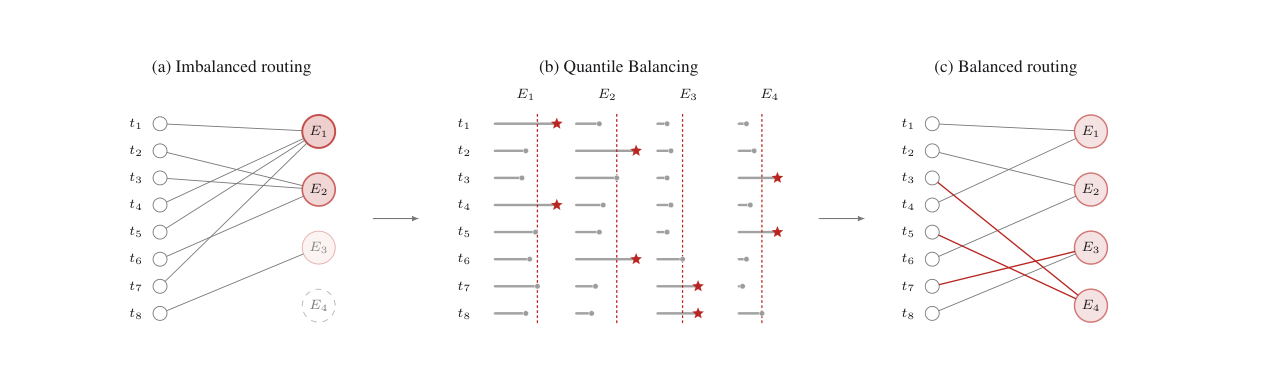

图：\(m=8, n=4, k=1\)，目标 \(q=2\)。(a) 普通 top-1 得到的负载为 (4,3,1,0)，存在过热与死亡专家；(b) 每列是 \(s_{i,j} + b_j - \alpha_i\) 的 margin，红虚线位于第 \(q+1\) 大处，恰好留下 \(q\) 个为正的 margin；(c) 按新门槛重选后负载为 (2,2,2,2)，红边是被 QB 修改的分配边。（Kimi Team 2026, Fig 5；arXiv:2607.24653）
4.3 一个数值示例¶
\(k=1\) 时 top-2 的第二名就是 \(\alpha_i\)。假设某 expert 对 8 个 token 的 margin 从大到小是
取 \(q=2\)，第 \(q+1=3\) 大的值是 +0.10，于是 \(\hat{b} = -0.10\)。加上这个 bias 之后（门槛不变），只有前 2 个 margin 仍大于 0，恰好达到目标负载。aux-free 的 \(\pm\gamma\) 步进可能需要很多 step 才能收敛到同一个 \(b\)，中途还会越过目标。
4.4 histogram 估计分位数¶
全局 batch 的 margin 数以百万计，且分散在各个 rank 与各个 accumulation step 上，无法 gather 起来做精确分位数计算。K3 的做法是（§2.3.3 Histogram；附录 D）：
每个 rank：按 expert 把 margin 丢进几百个 bin
一次 all-reduce：把 bin count 加总
从累积直方图里读 (1 − k/n) 分位 → 误差不超过一个 bin 宽
通信量是 \(O(n \cdot n_{\text{bins}})\) 个整数，与 token 数无关。由于计数可以相加，无论 token 按 DP/CP/EP 如何切分，估计的都是整 batch 的分位数。这是 QB 能够在 2.8T 规模训练中落地的关键工程环节。
4.5 与 aux-free 的对偶视角¶
苏剑林还指出：固定 \(\alpha\) 之后，关于 \(\beta\) 的目标是可微的，对它做一步 SignSGD 就是
这与 aux-free 的更新式 \(b \leftarrow b + \gamma \cdot \mathrm{sign}(\bar{\ell} - \ell)\) 同构——aux-free 是在 QB 的对偶目标上做固定步长下降，QB 则是在同一目标上按分位数直接走到该维的最优点。因此：
- 当负载已接近均匀时，margin 的分位数靠近 0，QB 给出的 \(\Delta b\) 自动变小，无需为 \(\gamma\) 设计 schedule；
- 当 score 的尺度变化（sigmoid 换成 softmax，或某一层分布畸变）时，分位数会随之自适应，无需重新调节 \(\gamma\)；
- 当有 896 个专家时，固定的 \(\gamma\) 很难同时照顾「仍未激活」与「已经均衡」的列，而分位数是逐列自适应的。
K3 将最终的 bias 冻结在推理计算图中，serving 阶段仍是普通的 top-k，没有任何分位数计算开销。
5. 三条路线对照¶
5.1 信号作用位置¶
┌─ probs（连续）──► combine 加权
logits → scores ────┤
└─ scores + b ──► top-k ──► routing_map（离散）──► 负载 ℓ
▲ │
│ ▼
└──── b 的更新 ◄─── ℓ vs q
| 方法 | 谁去推 \(W_r\) | 谁去推 \(b\) | \(b\) 进 probs？ |
|---|---|---|---|
| aux | 主 loss + \(\alpha \cdot E \cdot f \odot P\) | 无 \(b\) | —— |
| aux-free | 只有主 loss | \(\gamma \cdot \mathrm{sign}(q - \ell)\) | 否 |
| QB | 只有主 loss | \(-\operatorname{quantile}_{1-k/n}(s - \alpha)\) | 否 |
| aux + aux-free（V3） | 主 loss + 极小序列 aux | \(\gamma \cdot \mathrm{sign}\) | 否 |
5.2 超参与失败模式¶
| 要调的 | 典型失败 | 已被谁推到多大规模 | |
|---|---|---|---|
| aux | \(\alpha\)；是否 sequence / batch / device 级 | \(\alpha\) 大 → 干扰 LM、专家不敢特化；\(\alpha\) 小 → 塌 | GShard / Switch / Mixtral；细粒度时代逐渐退居二线 |
| aux-free | \(\gamma\)；何时冻结 | \(\gamma\) 小早期不平，大后期振；近千专家、畸变层 | DeepSeek-V3 671B / 14.8T |
| QB | 几乎无；histogram bin 宽 | 本 batch 若先更新再选 → 泄漏；精确分位在分布式上不可行（必须直方图） | Kimi K3 2.78T / 896 experts；Marin 32B-A5B / 1e22 FLOP 复现 |
5.3 与系统侧的分工¶
| 层级 | 做什么 | 不做什么 |
|---|---|---|
| 本篇三条 | 决定 哪些 (token, expert) 边存在，尽量让 \(\ell \approx q\) | 不移动 expert 的物理位置 |
| EPLB | 静态复制热点 expert、LPT packing | 不改 router 分数 |
| LPLB | 本 batch 把过载边改写到 replica | 假定 replica 已在 |
算法层把 MaxVio 压低之后，EP 的 step time 才由算力而非最慢的 expert 决定。K3 所报告的 perfectly balanced EP 以 QB 为前提；V3 的 redundant expert 部署（推理阶段每 10 分钟调整一次副本）则是在算法层冻结之后由系统层继续兜底。两个层面都需要，不应把 EPLB 理解为「另一种 aux」。
6. 实践选择¶
以下是一条可供参考的决策顺序：
- 小模型、少量专家（≤32）、以可复现为首要目标 —— Switch aux + 可选 z-loss。实现简单，也是 Megatron 的默认路径。
- 细粒度、数百个专家、需要专家特化 —— aux-free，\(\gamma \approx 10^{-3}\)，统计范围取全局 batch；必要时保留极小的 sequence-wise aux 以抑制单条序列的尖峰（V3 的配方）。不要把大 \(\alpha\) 的序列级 aux 作为主要平衡手段。
- 专家数达到约 10³、或 \(\gamma\) 无论如何扫描都不稳定 —— QB。用 Top-\((k+1)\) 读取 \(\alpha\)，用 histogram all-reduce 估计分位数，新 bias 下一步再生效，推理时冻结。
- 任何时候都不要用 Expert Choice 作为因果语言模型的主路由，除非能证明分配不依赖未来 token。
三条路线可以在代码中共存：例如以 QB 为主、关闭 aux（Megatron PR 的用法是 --moe-aux-loss-coeff 0），或 aux-free 加极小 aux。但不要同时开启「大 \(\alpha\) 的 aux」和 QB：前者会把 \(s\) 推向 aux 所要求的形状，QB 再依据被扭曲的 \(s\) 定价，两种信号会相互冲突。
从数学上看，三条路线是层层递进的：aux 用 STE 近似「均匀」这一目标；aux-free 把目标从 loss 中取出，转化为对偶变量上的次梯度步进；QB 则把同一步写成当前 batch 上的分位数闭式解。Kimi K3 在 Stable LatentMoE 的 896 个专家上完成了这第三步。
到这里，算法侧的三条平衡路线就讲完了。从下一篇开始进入算子与 kernel 专题：05 · Grouped GEMM 与 Expert 计算 会讲 dispatch 输出的「按 expert 连续」buffer 是怎样交给 DeepGEMM 的 m-grouped GEMM 的。如果想回看这些 routing_map 在通信层面怎样变成 all-to-all 的 splits，以及 EPLB/LPLB 怎样在算法层已经尽量均匀之后补上系统层的洞，可以回到 Expert Parallelism (EP) 一章；若还要继续模型侧的话题，可从 前沿开源模型架构速览 进入其它专题。
