Context Parallelism (CP)¶

本章讨论 Context Parallelism（CP）：当序列长度增长到单卡无法容纳时，如何把 sequence 维切到多张卡上，并保证 attention 在序列被切开的情况下仍然算对、通信与计算能够 overlap。本文先给出一个统一抽象——Q-KV 二部任务图（attention pool），把 Ring 与 Ulysses 两大算法家族以及后续的负载均衡工作纳入同一框架；之后的 01/02 两篇分别深入两者，03 以负载均衡为线索调研长上下文训练（变长序列）下的一批工作，04 落到 Megatron 的工程实现；算法依赖的定义与公式会在正文中完整给出。

前置知识¶

熟悉 self-attention 的 Q/K/V 计算与 softmax；可先读 Attention 基础。
了解 TP 的基本通信方式，见 Tensor Parallelism (TP) 与 Sequence Parallelism (SP)。

1. 为什么需要 CP¶

TP 切 hidden、PP 切层、DP 切 batch，但三者都没有切 sequence。当 context 从 4K 增长到 128K 甚至 1M 时，会出现两个问题：

activation 显存随 \(s\) 线性增长：每层要保存 \([s, b, h]\) 的若干份激活，\(s\) 大到一定程度后单卡放不下。SP 能把它降到 \(1/\mathrm{TP}\)，但 TP 通常只有 8，并不够。
attention 的算力和显存随 \(s^2\) 增长：\(QK^{\top}\) 是 \([s, s]\)，FlashAttention 把显存压到 \(O(s)\)，但算力仍是 \(O(s^2)\)。单卡计算 1M token 的 attention 既慢，中间量也可能放不下。

CP 的思路是把 sequence 维 \(s\) 切到 \(\mathrm{cp}\) 张卡，每卡只持有 \(s/\mathrm{cp}\) 个 token 的 Q/K/V 和激活。难点在于 attention 是全局的：第 i 个 token 要 attend 到所有 ≤ i 的 token（causal），而那些 token 的 K/V 分散在其它卡上。因此 CP 的全部工程设计都在回答同一个问题：

序列被切开后，如何让每个 query 拿到它需要的所有 KV，同时不把通信变成瓶颈、不让显存退回 \(O(s^2)\)？

Ring 与 Ulysses 给出了两种不同的答案。不过在进入具体算法之前，值得先把这个问题抽象成一张统一的任务图——Ring 与 Ulysses 都只是这张图上的具体调度。

2. 统一抽象：Q-KV 二部任务图¶

本节给出一个能把全章串起来的抽象。后面会看到，Ring、Ulysses 以及 03 篇的全部负载均衡工作，都可以纳入同一个对象——一张 Q-KV 二部任务图——之上的不同调度方案。

2.1 任务图与 attention pool¶

固定一个 attention head。把 query 序列切成 \(n_q\) 个 Q block，KV 序列切成 \(n_k\) 个 KV segment：

\[ \mathcal{Q}=\{Q_0,Q_1,\ldots,Q_{n_q-1}\},\qquad \mathcal{K}=\{(K_0,V_0),\ldots,(K_{n_k-1},V_{n_k-1})\} \]

attention mask 决定哪些 block 对之间需要计算，定义边集：

\[ E=\{(i,j)\mid Q_i\text{ 中至少有一个 query 可以看到 }KV_j\} \]

\((\mathcal{Q},\mathcal{K},E)\) 构成一张二部图。不同的 mask 只是这张图的不同形态：full attention 是完全二部图；causal 是「下三角」图，\(Q_i\) 只连 \(j\le i\) 的边；sliding window 和 packed 序列的 block-diagonal mask（§5）则是更稀疏的图——稀疏 mask 下大量根本不存在的计算，在图这一层就被天然剔除了。

flowchart LR
    subgraph QB["Q blocks"]
        q0["Q0"]
        q1["Q1"]
        q2["Q2"]
        q3["Q3"]
    end
    subgraph KVB["KV segments"]
        k0["K0,V0"]
        k1["K1,V1"]
        k2["K2,V2"]
        k3["K3,V3"]
    end
    q0 --> k0
    q1 --> k0
    q1 --> k1
    q2 --> k0
    q2 --> k1
    q2 --> k2
    q3 --> k0
    q3 --> k1
    q3 --> k2
    q3 --> k3

图：causal mask 下的 Q-KV 二部任务图（4 块示例）。每条边是一个独立的 tile-attention 任务；任务总数随 Q block 的位置递增，这正是 causal 负载不均的来源（§4）。

每条边 \((i,j)\) 是一个独立的 tile-attention 任务，产出一份可归约的 partial state：

\[ A_{ij}=(O_{ij},\,L_{ij})=\operatorname{TileAttention}(Q_i,K_j,V_j,M_{ij}) \]

其中 \(L_{ij}\) 是局部 LSE（log-sum-exp），即 \(Q_iK_j^{\top}/\sqrt{d}\) 经 mask 后按行的 log-sum-exp，每个 query 行一个标量；\(O_{ij}\) 是只在该 KV segment 内归一化的局部输出。每个任务只依赖自己那条边的数据，任务之间没有任何顺序依赖，因此可以把整张图看做一个 attention pool：一个可以随意切分、随意放置、随时归约的 tile 任务池。

2.2 partial state 的归约¶

softmax 的分母是全局量，但 log-sum-exp 具有良好的归约结构。对同一个 \(Q_i\)，把所有连到它的边的 partial state 合并只需要两步：

\[ L_i=\log\sum_{j\in E(i)}\exp(L_{ij}),\qquad O_i=\sum_{j\in E(i)}\exp\!\big(L_{ij}-L_i\big)\,O_{ij} \]

第一步把各 tile 的局部 LSE 合并成全局 LSE；第二步按权重 \(\exp(L_{ij}-L_i)\) 对局部输出加权求和——直觉上，每个 tile 的贡献正比于它占全局 softmax 分母的份额。把这个合并记为算子 \(\oplus\)，则每个 Q block 的最终输出为：

\[ A_i=\bigoplus_{j\in E(i)}A_{ij} \]

关键在于 \(\oplus\) 满足结合律与交换律（浮点舍入除外）：归约可以按任意顺序、任意分组、在任何一台设备上进行，结果不变。这个归约其实并不新鲜——FlashAttention 的 online softmax 是它的 streaming 形态（running state \((m,l,O)\) 逐块吸收新 tile，01 第 1 节会完整给出）；推理侧 FlashDecoding 的 split-KV combine kernel 是它的 tree-reduce 形态。CP 的全部自由度正来源于此：pool 里的任务可以任意调度，最后总能用 \(\oplus\) 拼回正确结果。

2.3 Ring 与 Ulysses 是这张图上的静态调度¶

有了任务图，「选哪个 CP 算法」就变成了一个调度问题：把池中的任务分配到各 rank，并决定 Q、KV 与 partial state 谁移动、谁不动。三类典型策略：

Q 不动、KV 流动（ring 家族）。每个 rank 固定持有若干 Q block，KV segment 沿环逐站轮转，每到达一块就把它的 partial state 就地 \(\oplus\) 进本地 running state。归约点放在 Q 的属主，归约本身零通信，代价是 KV 要转满一圈；all-gather KV 是它的退化形态（一把拉齐全部 KV）。Ring Attention（01）建立在这一策略上。
KV 不动、Q 流动。反过来把 Q block 派发到 KV 所在的 rank，算完把 partial state 送回 Q 的属主做 \(\oplus\) 归约。KV 不移动意味着 backward 的 \(dK/dV\) 也留在本地，代价是 forward 多一趟 output 的返程通信。推理侧的 FlashDecoding 就是这个策略的单机版本；训练侧 Libra TAP 的 tile 放置（03 第 3.2 节）在 tile 粒度上混合使用策略 1 与 2——优先把 tile 放到「KV 已驻留」或「Q 的属主」rank 上，正是对这两种数据移动成本的权衡。
head repartition（Ulysses）。换一个维度：attention 在 head 维上天然独立，整张二部图可以按 head 切成若干同构的子图，每张子图（完整序列、\(h/\mathrm{cp}\) 个 head）整体交给一个 rank 在本地算完，归约也全部发生在本地。这相当于 \(n_q=n_k=1\) 的退化调度——每卡只算一条边，但这条边覆盖完整序列；两次 all-to-all 只是进出这一 layout 的搬运费。Ulysses（02）即此策略。

Megatron 的 a2a+p2p 分层 CP 则是策略组合：node 内用策略 3（a2a 延迟低），node 间用策略 1（ring 可 overlap），按带宽层级各取所长（02 第 4 节）。

2.4 负载均衡是这张图上的划分问题¶

调度的成本模型很简单：边 \((i,j)\) 的计算量正比于 \(|Q_i|\cdot|KV_j|\)，负载均衡就是给每个 rank 分一个子图，使各子图的边权总和相等。全章遇到的所有均衡方案都是对这句话的具体化：

causal 图的边权随 \(i\) 递增，朴素按 seq 切必然失衡；zigzag / striped 是给这张「下三角」图设计的静态均衡划分（§4，01 第 4 节）。
按 head 切（策略 3）切出的子图完全同构，边权天然相等，无需任何修正（02 第 3 节）。
packed 变长序列的边权不再规则（工作量正比于各文档长度的平方和，§5），静态划分失效，03 篇的一批工作因此把调度做成动态的：Libra TAP 逐个放置图中的 tile，DCP 则更进一步，把「data block + computation block + placement 求解」明确写成框架——可以说 DCP 就是把本节这张图的调度问题原样交给了求解器（TAP 与 DCP 均在 03 第 3.2 节）；MagiAttention 则用贪心求解器决定 chunk 到 rank 的任意置换，把 zigzag 的固定配对推广为逐 case 求解（03 第 4.4 节）。

接下来的 §3 先按传统视角并排对比 Ring 与 Ulysses 两个家族，01/02 再分别深入。

3. Ring 与 Ulysses 两种算法¶

flowchart TB
    subgraph RING["Ring Attention (cp_comm_type=p2p)"]
        direction LR
        r0["rank0: Q0,K0,V0"] -->|P2P 传 KV| r1["rank1: Q1,K1,V1"]
        r1 -->|P2P 传 KV| r2["rank2"] --> r3["rank3"] -->|环| r0
    end
    subgraph ULY["Ulysses (cp_comm_type=a2a)"]
        direction LR
        u0["seq 切: 每卡 s/cp token, 全部 head"] -->|all-to-all| u1["head 切: 每卡 全部 token, h/cp head"]
        u1 -->|本地算完整 attention| u2["all-to-all 切回 seq"]
    end

维度	Ring (`p2p`)	Ulysses (`a2a`)
核心操作	KV chunk 沿环 P2P 传递，每步算一块 attention，online softmax 累加	两次 all-to-all：把「seq 切」转成「head 切」，本地算完整 attention，再切回
通信量/卡	\(O(s/\mathrm{cp} \cdot \mathrm{cp}) = O(s)\)（每卡转一圈 KV），但可与 compute overlap	\(O(s \cdot h/\mathrm{cp})\)（两次 a2a），不可 overlap，但延迟低、次数少
通信模式	P2P（ring），async，能藏进 attention 计算	all-to-all，集合通信，同步
head 数约束	无	CP ≤ num_heads（要按 head 切，且要整除）
计算复杂度	全 flash-attention，\(O(s^2/\mathrm{cp})\) /卡	本地完整 attention \(O(s^2)\)/卡（但只在 \(h/\mathrm{cp}\) 个 head 上）
适合	超长序列、CP 很大、跨机	中等序列、CP ≤ heads、对延迟敏感
论文	Ring Attention arXiv:2310.01889	DeepSpeed-Ulysses arXiv:2309.14509

一句话概括：Ring 搬动 KV、保留 head（适合任意 head 数和超长序列）；Ulysses 搬动 head、保留完整 KV（实现简单、延迟低，但 CP 不能超过 head 数）。Megatron 还提供 a2a+p2p 分层模式：node 内用 a2a（NVLink 带宽高），node 间用 p2p ring（跨 IB），兼顾两者长处（详见 02 第 4 节）。

两种算法的原始示意图放在一起看最为直观：

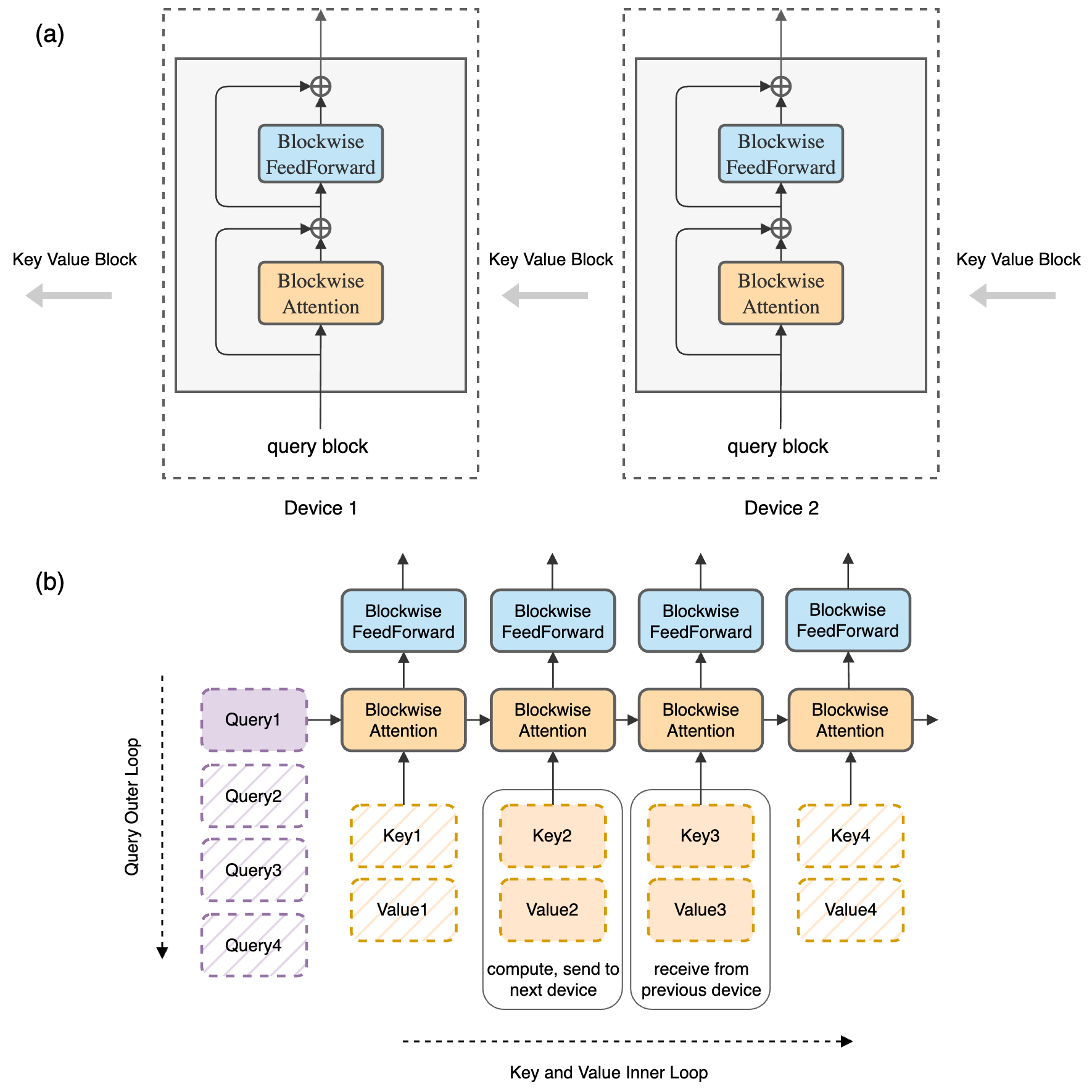

Ring Attention: query blocks fixed, KV blocks rotate around a ring of hosts

图（Ring）：每个 host 固定持有自己那块 query，KV 块沿主机环逐跳传递；每收到一块就用 blockwise/online-softmax 累加一次 attention，转一圈即见过全部 KV。通信（KV P2P）与计算（blockwise attention）天然重叠。（Liu et al. 2023, Fig 2；arXiv:2310.01889）

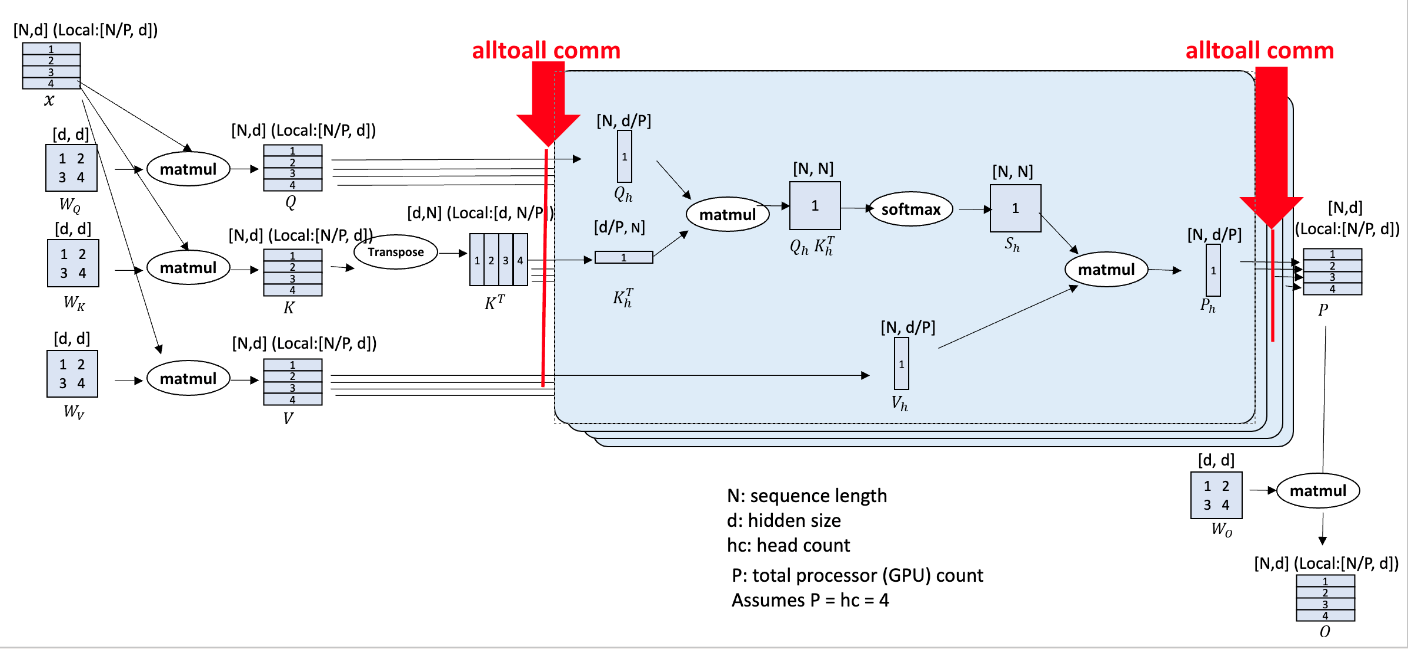

DeepSpeed-Ulysses: all-to-all switches between sequence- and head-partitioned layouts

图（Ulysses）：QKV projection 阶段按 sequence 切（每卡 \(s/\mathrm{cp}\) token、全部 head）；进 attention core 前用 all-to-all 转成按 head 切（每卡全部 token、\(h/\mathrm{cp}\) head），本地算完整序列的 attention，再用一次 all-to-all 切回 sequence。两次 a2a 是分布式转置，全程每卡只持 \(1/\mathrm{cp}\) 数据、不复制。（Jacobs et al. 2023, Fig 2；arXiv:2309.14509）

4. causal mask 下的负载均衡（zigzag）¶

Megatron 的 get_pretrain_batch_on_this_cp_rank（utils.py:L2308）把序列切成 \(2\mathrm{cp}\) 个 chunk，每个 rank 取一前一后两块：

# 把 seq 维 reshape 成 [2*cp, s/(2*cp)]，rank r 取 chunk[r] 和 chunk[2*cp-1-r]
index[0] = cp_rank                 # 前半的第 r 块
index[1] = 2 * cp_size - cp_rank - 1   # 后半的对称块
val = val.index_select(seq_dim, index)

以 CP=2 为例（注释见 utils.py:L2317）：4 个 chunk 分配为 (chunk0, chunk3) → GPU0、(chunk1, chunk2) → GPU1。这样每个 rank 都同时持有「轻」块和「重」块，工作量大致相等。这就是文献中的 zigzag / load-balanced CP（Striped Attention 是另一种等价思路，arXiv:2311.09431）。

zigzag 是「按 seq 切」的 CP（ring 家族）特有的修正：causal 下每个 chunk 的计算量跟它在序列中的位置挂钩，一前一后配对才能拉平。Ulysses 按 head 切，各 rank 拿到的是完全同构的一份工作量，天然均衡，不需要这类修正（详见 02 第 3 节）。另外 zigzag 的配对成立有一个前提——切分对象是一条完整的 causal 序列；packed 序列里装着多条文档时，对整条做一次 zigzag 并不能保证每条文档内部均衡，这是 03 篇反复出现的出发点。

需要特别注意：CP 下 rank r 持有的 token 不是连续的一段，而是两块对称的 chunk。这会影响 RoPE 的 position id 计算、loss mask，以及与 PP/SP 切分的协调（详见 04）。

5. sequence packing：变长数据怎么进模型¶

01 到 03 会反复用到 sequence packing 这个概念，它是现代训练组织数据的基本事实，先在这里讲清楚，后面长文负载均衡的讨论才不会悬空。

真实语料的序列长度是长尾分布的（具体数字见 03 篇 §1.1）。最朴素的对齐方式是按 batch 内最长序列 padding：99% 短于 4K 的语料里混进一条 300K，整个 batch 都得按 300K 做 attention，算力大量烧在 pad token 上。sequence packing 的做法是把多条文档首尾相接，填满一条定长序列，padding 降到接近零。但拼接本身破坏了两个不变量，必须配套修复：

attention 不能跨文档：mask 从整条序列的下三角变成 block-diagonal，每条文档只在自己内部做 causal attention；
position id 逐文档重计：每条文档从 0 重新计数，否则 RoPE 会把拼接位置当成真实的远距离依赖。

Megatron 里先后有两代做法，刚好对应两种数据布局：

BSHD 路径（pretrain 默认）：GPT 数据集本来就把多条文档拼满 seq_length，文档边界由 eod token 标出；打开 --reset-attention-mask / --reset-position-ids（arguments.py:L2945–L2950）后，dataloader 在 eod 处重置 attention mask 与 position id（get_ltor_masks_and_position_ids，common_utils.py:L337）。数据保持 [b, s] 的稠密布局，mask 是显式构造的。
THD 路径（SFT 与长上下文）：变长序列直接拼成一条 token 流，batch 维塌成 total_tokens，用 cu_seqlens 记录每条 sub-sequence 的边界，交给 TE / FlashAttention 的 varlen kernel——block-diagonal mask 不再显式物化，而由边界信息在 kernel 内隐式实现。THD 布局与 PackedSeqParams 的细节见 TP/SP 章对 packed 格式的说明；Megatron 的 SFT dataset 就走这条路：逐条 conversation pack 进同一序列、position 逐条重计，并断言不再使用 reset_position_ids（sft_dataset.py:L124）。

所以「packing 是不是现在 Megatron 训练的标准做法」的答案是肯定的，而且从来都是：pretrain 从 GPT 时代起就是「拼满定长序列、在 eod 处 reset mask」，SFT 与长上下文场景则换成了更彻底的 THD varlen 形态，03 篇会看到的 Megatron-LM Dynamic CP 同样以 packed THD 为前提。真正新的问题不在 packing 本身，而在 packed 之后 CP 怎么切：zigzag（§4）假设切分对象是一条从头到尾的 causal 序列，packed 序列里却装着多条文档；而且一条 packed 序列的 attention 工作量正比于各文档长度的平方和 \(\sum_j \ell_j^2\)，而不是 \((\sum_j \ell_j)^2\)——「等 token 数」不再等于「等计算量」。这两个张力正是 03 篇长文负载均衡的全部出发点。

6. Megatron 的 CP 集成¶

有一个容易忽视但很重要的事实：Megatron core 自身并不实现 ring/a2a attention kernel。DotProductAttention（native）直接断言 context_parallel_size == 1（dot_product_attention.py:L57），CP 的实际 attention 计算由 TransformerEngine 的 TEDotProductAttention 完成（其内部实现了 ring / a2a / 分层三种方式）。Megatron 负责的是以下五件事：

切分：get_batch_on_this_cp_rank 把 batch 按 zigzag 切到各 CP rank（utils.py:L2369）。
传参：通过 pg_collection.cp（attention.py:L1237）把 cp_group 和 cp_comm_type 传给 TE；变长/packed 场景使用 PackedSeqParams（携带 cu_seqlens、cp_group）。
配置：cp_comm_type（transformer_config.py:L891）选择 p2p / all_gather / a2a / a2a+p2p，可以逐层取不同值。
group 构造：parallel_state.py:L553 建立 CP group；hierarchical_context_parallel_sizes 建立分层 CP 的子 group。
RoPE / position：由于 token 不连续，rotary embedding 要按 zigzag 后的真实 position 计算（rope_utils.py 中有 CP 分支）。

flowchart LR
    DATA["batch [b, s]"] -->|"get_batch_on_this_cp_rank\n(zigzag 切)"| LOCAL["本 rank: [b, s/cp]\n(两块对称 chunk)"]
    LOCAL --> ATTN["TEDotProductAttention\n(cp_group, cp_comm_type)"]
    ATTN -->|"ring / a2a / a2a+p2p\n(TE 内部)"| OUT["attn out [b, s/cp]"]

7. CP 在整个并行体系里的位置¶

world = DP × CP × TP × PP

有几个耦合点需要记住（04 会逐一展开）：

CP 与 DP 共享梯度规约域：参数梯度在 data_parallel_group(with_context_parallel=True) 上 all-reduce（parallel_state.py:914, 1467）。因为 CP 各 rank 持有同一份权重、处理同一个样本的不同 token 段，它们的权重梯度要像 DP 一样求和。也就是说，CP 在梯度同步上的行为与 DP 一致，但在 forward 上切的是 sequence。
CP 与 SP 都切 sequence：SP 在 TP 区外切 seq（\(s/\mathrm{TP}\)），CP 也切 seq（\(s/\mathrm{CP}\)）。两者叠加时 token 被切成 \(s/(\mathrm{TP}\cdot\mathrm{CP})\)，padding 要对齐到 tp·cp·2（context_parallel.py:L55，其中 *2 是为 zigzag 预留的）。
CP 与 TP 正交：TP 切 head/hidden，CP 切 seq，两者可以同时开启。需要注意的是，Ulysses 的 a2a 同样按 head 切，会与 TP 的 head 切分共同消耗可用的 head 数（02 第 3 节）。
CP 与 PP：PP 切层，中间 stage 的 batch 里非 metadata 字段为 None，CP 切分会自动跳过（utils.py:L2350）。

8. 贯穿全文的数值示例¶

s = 128K            sequence length
h = 8192, heads=64, head_dim=128
cp = 8              context parallel size
b = 1

每卡持有 s/cp = 16K 个 token 的 Q/K/V。
Ring：每卡的 KV chunk 为 [16K, 64, 128] bf16，约 256 MB（K+V），沿环传 cp-1=7 步，每一步与上一步的 attention compute overlap。
Ulysses：a2a 把 [16K, 64, 128] 重排成 [128K, 8, 128]（每卡 8 个 head 的全序列），本地在 8 个 head 上计算 128K² 规模的 flash-attention。约束 CP=8 ≤ heads=64 满足。
zigzag：每卡持有的不是连续的 16K，而是 chunk r 和 chunk 15-r（共 2*cp=16 块，每块 8K）。

章节导览¶

文件	内容	对应代码 / 论文
`README.md`（本文）	为什么需要 CP、统一抽象（Q-KV 二部任务图与 attention pool）、两大家族（Ring vs Ulysses）总览、zigzag 负载均衡、sequence packing 与变长数据的组织、Megatron 的接入方式、与 TP/SP/DP/PP 的耦合	`utils.py`, `transformer_config.py`
01 · Ring Attention	Ring Attention 深入：blockwise online softmax、KV 沿环 P2P、causal 负载不均与 zigzag/striped 修正、通信-计算 overlap、显存分析	Ring Attention / Blockwise / Striped 论文
02 · DeepSpeed-Ulysses	DeepSpeed-Ulysses：用 all-to-all 在 sequence 切分与 head 切分之间转换、复杂度对比、head 数约束、`a2a+p2p` 分层 CP	Ulysses 论文，`mappings.py::_AllToAll`
03 · 长文负载均衡	长上下文训练的负载均衡：不均衡的三个维度（CP group 内 / CP group 间 / PP 维）、代价模型与 packing 的 Σℓ² 效应、按维度归类的八个工作（Libra、Skrull、WLB-LLM、FlexSP、Megatron-LM Dynamic CP、DCP、ChunkFlow、MagiAttention），Ulysses 按 head 切的均衡优势与 ring 的 zigzag 家族及其 dispatch 求解推广	八篇论文/博客的算法与伪代码
04 · Megatron-LM 实现	Megatron 工程落地：`get_batch_on_this_cp_rank` 三条切分路径、CP group 构造（常规/分层/hybrid）、TE 传参与 per-microbatch 换组、RoPE 的 CP 处理、hybrid CP 调度器、与 SP/TP/PP 的协同	`utils.py:L2308`, `attention.py`, `hybrid_cp_schedule.py`
`cp_lab.ipynb`	纯 torch 手写 ring attention（online softmax + 真实 P2P）和 Ulysses（all-to-all）两条路径，CPU/gloo 本地多进程，逐元素对齐 full attention，并演示 zigzag 负载均衡	——

建议按顺序阅读：本文先用统一抽象建立整体图景，01 深入 ring 这条路径（CP 的算法核心），02 介绍实现更直接的 Ulysses，03 跳出单一算法、以负载均衡的维度为线索调研长上下文训练的一批工作，04 落到 Megatron 的工程细节（含 dynamic CP 的代码对应），最后通过 lab 亲手实现两条路径。

参考代码¶

参考代码：megatron-lm：

utils.py:L2308 —— get_pretrain_batch_on_this_cp_rank：CP 的 zigzag 负载均衡切分
transformer_config.py:L891 —— cp_comm_type（p2p / all_gather / a2a / a2a+p2p）
dot_product_attention.py:L57 —— native attention 断言 CP==1：CP 的 ring/a2a 实现下沉到 TransformerEngine
attention.py:L1237 —— cp_group=self.pg_collection.cp 传给 TE attention
packed_seq_params.py —— PackedSeqParams 携带 cp_group / cu_seqlens
hybrid_cp_schedule.py —— 变长序列的 balanced/dynamic CP 调度
parallel_state.py:L553 —— CP group 与 hierarchical_context_parallel_sizes

讲完这些背景，接下来自然要深入 Ring 这条作为 CP 算法核心的路径：下一篇01 · Ring Attention会把 online softmax 的累加过程、KV 的环形 P2P、causal 负载均衡和通信-计算 overlap 一次讲清楚。
