01 · scale-up 域：NVLink 与 NVL72

本篇讲的是集群里那块高带宽的小天地：scale-up 域。先把定义与带宽层级说清楚，再看软件是怎么把它收成 symmetric memory（NVSHMEM heap / NCCL window）这套抽象的，以及 LSA、NVLS multimem、zero-copy、zero-CTA（CE offload）这些概念各自在做什么；最后讲 NVL72 把这个域从 8 卡扩到 72 卡之后，账本会发生什么变化。

上一篇是 00 · Roofline model：两道天花板。单卡的 NVLink / HBM 数字见 00_gpu_hw_params。

---

1. 定义：scale-up 域是什么

先把这个量的定义固定下来，后面所有的论证都会挂在它上面。

scale-up 域指的是一组 GPU，彼此之间通过 NVLink + NVSwitch 直接、全带宽、可寻址地互连，对软件呈现出「任意两块卡之间都有一条高速路」的样子。它的边界传统上是一个 node（8 GPU），而 NVL72 把这个边界推到了一个 rack（72 GPU）。

flowchart TB
    subgraph mesh["没有 NVSwitch: 点对点 NVLink"]
        a0["GPU0"] --- a1["GPU1"]
        a1 --- a2["GPU2"]
        a0 --- a2
    end
    subgraph sw["有 NVSwitch: 域内全连接"]
        b0["GPU0"] --- nvs["NVSwitch"]
        b1["GPU1"] --- nvs
        b2["GPU2"] --- nvs
        b3["GPU3"] --- nvs
    end

图：NVSwitch 把「几条点对点 NVLink」收成任意两卡等带宽。HGX 八卡是一张 NVSwitch；NVL72 是 18 个 NVSwitch 芯片 + 铜背板，但软件看到的仍是「一张全连接 fabric」。单卡 NVLink 代际数字见 00_gpu_hw_params §1.5。

scale-up 域和 scale-out 域有三个本质区别：

1. 全连接（all-to-all）拓扑：经过 NVSwitch，域内任意两块 GPU 之间的带宽都是对等的，不存在「近邻/远邻」的区分。这和 scale-out 那种分层的 fabric（有 rail-local / 跨 spine 之分，见 02）截然不同。
2. 带宽高一个数量级：具体数字见下表。
3. 可以直接 load/store：NVLink 支持 GPU 直接读写对端的显存（P2P），不像 RDMA 那样需要先 post 一个 work request 再走 NIC。这也是为什么 TP 那种细粒度的 all-reduce 只能待在这里做。

---

2. 带宽层级：一张贯穿全章的表

把数据通路上每一级的带宽按量级列出来（具体数字随代际变化，这里给的是可用于推导的量级，不用刻意去背）：

层级	介质	单 GPU 带宽量级（单向）	相对 NVLink
HBM（卡上显存）	片上	数 TB/s	~10×
NVLink / NVSwitch（scale-up）	铜，机内/rack 内	数百 GB/s ~ ~1 TB/s	1×
RDMA NIC（scale-out）	IB/RoCE 光/铜跨机	数十 GB/s（400 Gb/s≈50 GB/s）	~1/10
frontend 以太	TCP	数 GB/s 或更低	~1/100

这条带宽瀑布——HBM ≫ NVLink ＞ RDMA ≫ Ethernet——值得记住：每往下一级大约掉一个数量级。并行策略设计的全部艺术，说到底就是把通信量大的算子尽量摁在靠上的那几层。

flowchart LR
    HBM["HBM<br/>数 TB/s"] -->|"~10×"| NVL["NVLink<br/>数百 GB/s ~ 1 TB/s"]
    NVL -->|"~10×"| RDMA["RDMA NIC<br/>数十 GB/s"]
    RDMA -->|"~10×"| ETH["frontend 以太<br/>数 GB/s"]

图：四级带宽瀑布。具体型号代入 00_gpu_hw_params——H100 是 3.35 TB/s → 450 GB/s 单向 NVLink → 50 GB/s 的 400Gb NIC；H800 的 NVLink 单向只剩 ~200 GB/s，和 RDMA 的落差从 ~9× 收成 ~4×，但「出域就贵」仍然成立。

DeepEP 的实测把 NVLink 与 RDMA 这两级的落差量化得很干净（同一套 DeepSeek-V3 dispatch 配置，legacy.md:L17–L26）：

场景	EP 规模	dispatch 带宽	说明
Intranode（纯 NVLink）	8	153 GB/s	全程待在 scale-up 域
Internode（跨机 RDMA）	16	43 GB/s	一半流量被打到 scale-out
Internode	32	58 GB/s
Internode	64	51 GB/s

在 SM100（Blackwell 代）上，NVLink-only 的 EP=8 更是能冲到 726 GB/s（README.md:L50），而跨机的 EP 8 x 2 只有 90 GB/s（含本地流量，README.md:L47–L49、L53）。这个对比就是「掉出 scale-up 域」需要付出的代价的真实标价。

2.1 asymmetric-domain 两级转发

DeepEP 的 normal kernel 自称是「kernels optimized for asymmetric-domain bandwidth forwarding, such as forwarding data from NVLink domain to RDMA domain」（legacy.md:L9，标题见 legacy.md:L17）。这里的「asymmetric-domain」说的正是上表那件事：两个域的带宽是不对称的。当要 dispatch 一个 token 时，目标如果在本机就走 NVLink，如果在远端 node 就必须过 RDMA。DeepEP 的做法是把这个过程分成两级转发：

flowchart LR
    T["本 rank 的 token"] -->|"① NVLink 域内汇聚\n(快, ~150/726 GB/s)"| GW["本 node 的转发 GPU"]
    GW -->|"② 跨机 RDMA 一跳\n(慢, ~50 GB/s, 每对 node 只发一份)"| RGW["远端 node 的转发 GPU"]
    RGW -->|"③ NVLink 域内散发"| E["目标 expert 所在 GPU"]

图：发往同一个远端 node 的 token 先在机内 NVLink 域聚齐，跨机只发一份；对端再用 NVLink 散开。昂贵的 RDMA 跳数 = node 对数，不是 token×expert 数。实现层落位见 02 · Dispatch：permute、all-to-all、buffer 分配；all-reduce 的同构做法是 04 §5.3 的 hierarchical collective。

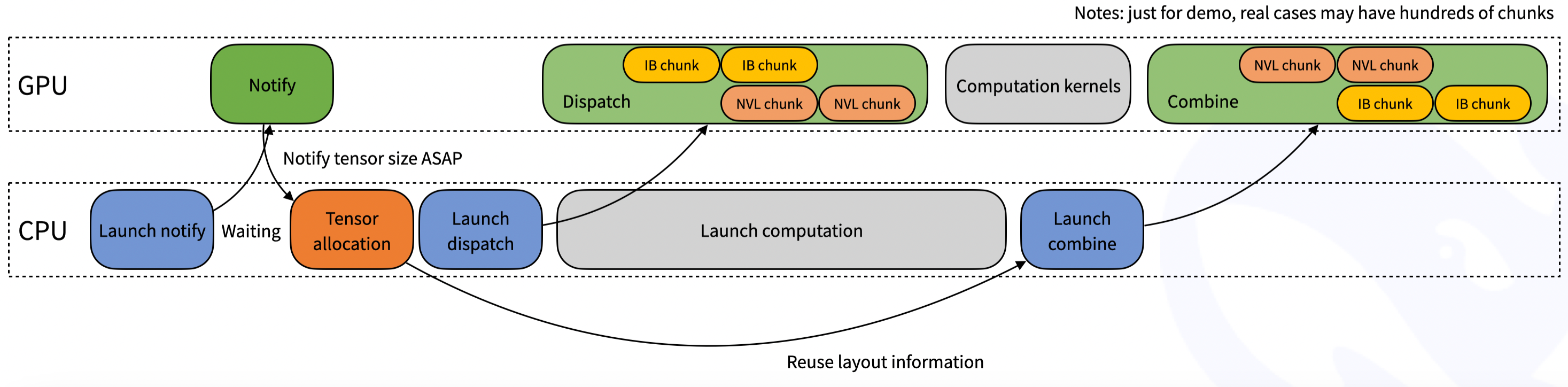

图：DeepEP normal kernel——机内 NVLink 与跨机 RDMA 两级转发 + channel 流水。（DeepEP 官方图，本地镜像自 deepseek-ai/DeepEP figures/normal.png）

这套设计的关键在第②步：机内 NVLink 负责兜住细粒度的流量，跨机 RDMA 只搬运聚合之后的粗粒度数据。等到 NVL72 把 EP≤72 的规模塞回单一 NVLink 域之后，这一级转发的必要性其实被硬件本身吃掉了大半（细节见 §5.2）。

---

3. 软件抽象：symmetric memory 与 device-initiated 通信

§1 提到 scale-up 域「可以直接 load/store」，这一节要把这句话落实成一套可调用的对象：谁来分配、怎么注册、kernel 里怎么寻址、什么时候连 SM 都不需要用。官方入口如下：

• NCCL Window / User Buffer Registration（ncclCommRegister / ncclCommWindowRegister）
• NCCL Device-Initiated Communication（NCCL ≥ 2.28：LSA / Multimem / GIN）
• NVSHMEM：OpenSHMEM 风格的 symmetric heap（Scaling Scientific Computing with NVSHMEM）
• NCCL 2.28 CE collectives / zero-CTA（Device API + Copy Engine）

这套抽象在 DeepEP / MegaMoE 里具体是怎么落地的，见 06 · DeepEP：V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin)、07 · MegaMoE：把 MoE forward 融成单个 kernel；跨机的 GIN/IBGDA 对应的 verbs 对象见 03 §6。

3.1 为什么需要 symmetric memory

传统的 NCCL / MPI 是 host-driven 的：CPU 调 ncclAllReduce，再 launch 通信 kernel，GPU 做完之后再回到 CPU。对 TP 的 per-layer all-reduce、MoE 的 fused dispatch 来说，这一层 CPU 同步本身就是 α 开销的一部分。scale-up 域已经具备了 NVLink P2P 的能力，缺的是一套能让 kernel 用同一套偏移量去摸到所有 rank 那块 buffer 的地址模型。

Symmetric memory 说的就是这套模型：每个参与的 rank 都分配同样大小、同样布局的一块（或一段）虚拟地址空间，集体注册之后，任意 rank 只需要用 (peer, offset) 就能算出对端对应的字节位置——语法上看起来像本机指针，物理上可能是一条 NVLink load/store，也可能是 GIN 的一次 RDMA Write。

这里的「对称」其实指两件事，缺一不可：第一是布局对称，各 rank 这块 buffer 的 size 和内部字段偏移都相同，所以 base_peer + offsetof(x) 对所有 peer 都成立；第二是视图对称，kernel 里访问本机和访问 peer 的写法是一样的（ncclGetLsaPointer(win, offset, peer) 或者 NVSHMEM 的 nvshmem_ptr），scale-up 和 scale-out 之间的语义差异被藏在了 window 注册这一层里。

flowchart TB
    subgraph host["host-driven NCCL（传统）"]
        H["CPU: ncclAllReduce"] --> K["NCCL 自己的 comm kernel"]
        K --> C["用户 compute kernel"]
    end
    subgraph dev["device-initiated + symmetric window"]
        U["用户 kernel 内部"] --> LSA["LSA: ld/st 对端 VA"]
        U --> MM["Multimem: NVLS 组播 ld_reduce"]
        U --> GIN["GIN: put/get + signal"]
        U --> CE["CE / zero-CTA: 不占 SM"]
    end

图：host-driven 把通信和计算拆成两次 launch；symmetric window 让通信原语长在用户 kernel 里。NVL72 把「一张巨大 GPU」的幻觉推到 72 卡，没有这套地址模型，kernel 无法把 72 份 HBM 当一块 PGAS 用。

3.2 两套前端、一个底座：NVSHMEM heap vs NCCL window

物理底座都是 CUDA VMM（cuMemCreate / cuMemAddressReserve / cuMemMap / cuMemExportToShareableHandle）。cudaMalloc 分配出的指针不能跨进程导出 memHandle，所以走 symmetric 路径必须用 ncclMemAlloc 或者等价的 VMM allocator（NCCL_CUMEM_ENABLE）。

	NVSHMEM	NCCL symmetric window
模型	OpenSHMEM / PGAS：一个全局 symmetric heap	按 communicator 注册的 window（ncclWindow_t）
分配	nvshmem_malloc，各 PE 等大	ncclMemAlloc + 每 rank ncclCommWindowRegister(..., NCCL_WIN_COLL_SYMMETRIC)
寻址	heap 内对称偏移；nvshmem_ptr / put/get	(window, byte offset, peer)；ncclGetLsaPointer / ncclGin::put
发起	kernel 内 one-sided；跨机可走 IBGDA	Device API（≥2.28）：LSA / Multimem / GIN；也可仍走 host collective
和框架	独立初始化（unique id、另一套 comm）	复用已有 ncclComm
本仓库	DeepEP V1（legacy.py:L103–L135，nvshmem.cu）	DeepEP V2 Gin（ncclCommWindowRegister，symmetric.hpp:L124–L140）；MegaMoE 用 PyTorch symm_mem.rendezvous（__init__.py:L38–L44）

NCCL 官方文档（bufferreg）规定：window 只接受 VMM / ncclMemAlloc 分配出来的 buffer，其它 cudaMalloc 会注册失败；NCCL_WIN_ENABLE=0 可以关闭这个功能。API 是 2.27 引入的，2.28 起才支撑 Device API 与 CE。

DeepEP 从 V1 换到 V2 的后端切换，本质上就是上表这一列的迁移：从「自建 NVSHMEM heap + IBGDA」换成了「挂在框架 NCCL comm 上的 window」（详见 06 · DeepEP：V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin)）。MegaMoE 走得更极端：它只做 scale-up，完全不调通信库，SymBuffer::map 就是「远端 base 减去本地 base」的一次加法（sym_buffer.cuh:33-39）。

3.3 一次注册，三条数据面：LSA / Multimem / GIN

只需要 ncclCommWindowRegister 一次，NCCL 就会按拓扑把同一块 window 绑定到不同的后端（NCCL 内部把它们称为 LSA team、rail team 或 GIN handle）：

flowchart LR
    W["ncclMemAlloc + WindowRegister"] --> LSA["LSA<br/>NVLink/PCIe P2P<br/>普通 ld/st"]
    W --> MM["Multimem<br/>NVLink SHARP 组播<br/>ld_reduce / st"]
    W --> G["GIN<br/>跨机 RDMA<br/>put / get / signal"]

NCCL Device API 把某个 rank 子集叫做 team（deviceapi · Teams）：

team	谁在里面	对应本章哪条拓扑
ncclTeamLsa()	本 rank 能 load/store 到的 peer（同 NVLink 域 / 有 P2P 的 PCIe）	本篇的 scale-up 域
ncclTeamRail()	各 LSA team 里编号相同的 rank	02 的 rail
ncclTeamWorld()	整个 communicator	可能跨机，走 GIN

ncclTeamRail 的 stride 等于 LSA team 的大小：如果 node 内是 8 卡，rail team 就是「所有 node 的 GPU3」这种集合。这就是 rail-local 在 Device API 里对应的类型；跨 rail 时仍然要上 spine 或者先走 PXN。

LSA（Load/Store Accessible）：window 注册的时候，cuMemMap 会把 peer 的物理页映射进本机的虚拟地址空间。于是 kernel 里可以这样写：

T* p = (T*)ncclGetLsaPointer(win, offset, peer);
v += p[i];          // 一条 NVLink load，没有 WQE

官方给出的示例是一个 in-place AllReduce：先用 ncclLsaBarrierSession 对齐，再对每个 peer 调用 ncclGetLsaPointer 累加并写回（Simple LSA Kernel）。这正是 §1「可直接 load/store」在 API 层面的具体形态。MegaMoE 的 pull/push 走的是同一条路，只是没有用 NCCL 的 ncclGetLsaPointer。

Multimem（NVLS 组播）：Hopper 及之后的 NVSwitch 提供了 multicast 能力。host 侧只需设置 reqs.lsaMultimem = true，device 侧调用一次 ncclGetLsaMultimemPointer，就能用 multimem.ld_reduce.global.add / multimem.st.global 直接在交换芯片里做规约，不必按 peer 逐个循环。这正是 04 §5.2 里 NVLS 在 device 层面的具体形态：scale-up 域的 all-reduce 可以做到不把数据在链路上搬两遍。

GIN：一旦出了 LSA team，就必须走消息语义，这就是 GIN 要解决的问题。它提供 ncclGin::put/get 加上 signal / flush / ncclGinBarrierSession。后端有两种：一种是 GDAKI（DOCA GPUNetIO），由 SM 直接写 NIC 的 doorbell，对标 NVSHMEM 的 IBGDA；另一种是 CPU Proxy，即 GPU 到 CPU 的无锁队列。更多细节和 DeepEP V2 的对接方式见 03 §6.3、04 §3.9。

GIN 的 SegmentType 允许一个 window 里混合 DEVICE 和 HOST_NUMA 两种段——DeepEP V2 的 ElasticSymmetricMemory（symmetric.hpp:L145–L186）正是这样一段虚拟地址：前半是 HBM，后半是 host 内存，再统一做 ncclCommWindowRegister，Gin 就可以直接从这种混合页发起 RDMA。

3.4 Zero-copy：别再搬进 NCCL 自己的 FIFO

默认路径是：用户的 tensor 先拷贝进 NCCL 预先注册好的通信 FIFO（NCCL_BUFFSIZE），再由 NVLink/NIC 做 DMA。这多出来的一次 HBM 往返，在小消息上会加重 α 开销，在大消息上则会抢占带宽。

NCCL 把「跳过这次拷贝」分成了两档（出自同一篇 bufferreg 文档）：

档	API	从哪版	做什么	约束
User buffer registration	ncclCommRegister	2.19+；机内 2.23+	把用户指针登记给 NCCL，collective / sendrecv 直接 DMA 用户缓冲	各 rank 相对 buffer 头的 offset 要一致；也可用 CUDA graph 触发机内注册
Window registration	ncclCommWindowRegister	2.27+	VMM 对称窗口；打开 Device API、CE、GIN、NVLS multicast	必须 ncclMemAlloc / 合格 VMM allocator

TransformerEngine 的 userbuffers（Megatron 里的 tp_comm_overlap，见 04 · TP/SP 的通信-计算 overlap 与工程优化）是同一思想在训练场景里的特化版本：把 activation 放进预先注册好、NVLink P2P/NVLS 可以直接摸到的窗口，AG/RS 按 tile 和 GEMM 一起流水，不再需要「先拷进 NCCL FIFO 再走 ring」这一步。

需要澄清一点：零拷贝并不是「没有 DMA」，而是「没有『用户缓冲 ↔ 通信库私有缓冲』这一跳」。对 decode 或者小规模 AG 而言，这一跳往往比链路上真正的 m/β 还要贵。

3.5 Zero-CTA：把搬运从 SM 卸到 CE / NIC

通信 kernel 占用 SM，就会和 GEMM 抢算力——这正是 04 §3.2 里 channel 那个老问题。如果这次 collective 本身没有算术运算（比如 AllGather / AlltoAll / Gather / Scatter，只是搬运，不做 add），那在 scale-up 域里其实根本不需要开 CTA。

Copy Engine（CE）是 GPU 上独立于 SM 的一个 DMA 引擎，和 cudaMemcpyAsync / TMA 是近亲。当 NVLink 域内的源和目的都是已注册的 symmetric window 时，NCCL 可以让 CE 直接在 peer 显存之间搬运数据，用户侧的 SM 占用为 0。

官方给出的几个要点（bufferreg · zero-CTA、NCCL 2.28 release notes）：

• NVLink 上的 zero-CTA + CE 从 NCCL 2.28 开始支持，ncclAlltoAll / Gather / Scatter 等可以把 SM 还给计算。
• 跨机的 zero-CTA 要到 NCCL 2.30.6：机内仍然用 CE，跨机走 CPU proxy 推 NIC，但整次 collective 从用户侧看仍然是 0 CTA。
• 打开方式是把 buffer 放进 symmetric window，并给 communicator 配置 NCCL_CTA_POLICY_ZERO。
• AllReduce / ReduceScatter 不能纯靠 CE 完成，因为规约需要 ALU 或者 NVSwitch 的 multimem；只要涉及算术，就至少需要 SM 或 NVLS 参与。

有算术的 collective（AllReduce）:
  SM kernel:  recv + add + send     或  NVLS multimem.ld_reduce
只搬运的 collective（AllGather / A2A）:
  传统:  N 个 CTA 占 SM 发 P2P
  zero-CTA:  CE（域内）/ NIC（跨机）按 window 偏移 DMA，SM = 0

这和 DeepEP LL 的 0-SM hook（04 §5.4）其实是同一条轴线上的两个点，都是在追求「通信别占 SM」。区别只在于 offload 的目标不同：NCCL CE 走的是拷贝引擎，DeepEP/IBGDA 走的是 NIC doorbell；CE 更适合吃 NVLink 上的大块搬运，IBGDA 更适合吃跨机的小消息。DeepEP V2 还把这套 0-SM 的思路扩展到了 Engram / PP / CP（详见 ep/05 的对照表）。

3.6 决策表

你要什么	走哪条	别走哪条
用户 kernel 里 fine-grain 摸同域 peer	LSA / NVSHMEM / symm_mem	每步 ncclAllReduce 出 kernel
同域 AllReduce 少搬字节	Multimem / NCCL_ALGO=NVLS	纯 ring（~2n）
跳过 FIFO 拷贝	ncclCommRegister 或 window	默认 NCCL staging
AllGather/A2A 且不想抢 SM	window + NCCL_CTA_POLICY_ZERO（CE）	多 channel SM kernel
跨机、小消息、kernel 内发起	GIN GDAKI / NVSHMEM IBGDA	CPU proxy 热路径
跨机、大块、可接受 host 调度	传统 NCCL NET + GPUDirect	为打满 β 不必上 GIN

概括一下：symmetric window 是地址模型；LSA/Multimem/CE 是 scale-up 域上的三条执行引擎，分别对应 SM load-store、NVSwitch 规约、Copy Engine；GIN 则是同一个窗口伸出 scale-out 域外的那只手。

---

4. 为什么 TP/SP 必须留在 scale-up 域

回到并行策略总览那张 rank 排布图：TP 被放在最内层、紧贴着 NVLink。原因说到底是一本纯粹的通信账。

flowchart LR
    subgraph SU["scale-up 域 (NVLink)"]
        TP["TP all-reduce\n每层 fwd+bwd 各 2 次\n通信量 = activation 全量"]
    end
    subgraph SO["scale-out 域 (RDMA)"]
        DP["DP all-reduce\n每 step 1 次(可 overlap)\n通信量 = 梯度全量"]
        PP["PP P2P\n每 micro-batch 边界\n低频小包"]
    end

TP 的 all-reduce 是三者里频率最高的：每个 transformer block 的 forward 里有一次（g 算子），backward 里也有一次（f 算子的反向），通信量是 activation 的全量，而且处在关键路径上——算不下去就必须等通信完成（详见 Tensor Parallelism (TP) 与 Sequence Parallelism (SP) —— Infra 视角深入 里的 f/g 共轭算子）。这种「高频 + 关键路径 + 大包」的组合，只有 scale-up 域的带宽和低延迟才能扛得住。

相比之下，PP 的 P2P 是在每个 micro-batch 边界发一次激活/梯度，频率低，可以和计算 overlap，跨机的 scale-out plane 完全够用——这就是 PP 被放到外层跨机的原因。DP 的 all-reduce 每个优化步才做一次，而且可以用 bucket + async 藏进 backward 里（见 01 · Megatron DDP：连续 buffer、bucket、grad-ready hook 与 overlap），所以它可以放在最外层，走 scale-out 也完全能接受。

把这一节的道理归纳一下：通信频率、单次通信量、以及是否在关键路径这三者相乘，乘积越大，就越应该往 scale-up 域里塞。TP 是这个乘积的峰值，所以它被锁死在 NVLink 域。

---

5. NVL72：把 scale-up 域从 8 扩到 72

5.1 NVL72 带来的变化

传统 node 的 scale-up 域是 8 GPU；一旦并行规模超过 8，就必须把某个并行维度「掉到」scale-out 域。NVL72（以 GB200 NVL72 为代表）要做的事情，是把一整个 rack 的 72 块 GPU 用统一的 NVLink fabric（经由 NVSwitch tray 加铜背板）连成一个 scale-up 域——对软件而言，这 72 块卡之间任意互连都是 NVLink 带宽。

传统:   [node: 8 GPU @NVLink] ── RDMA ── [node: 8 GPU] ── RDMA ── ...
                ↑ scale-up 边界在这里(8)

NVL72:  [ rack: 72 GPU 全程 @NVLink, 单一 fabric ] ── RDMA ── [ rack: 72 GPU ] ── ...
                ↑ scale-up 边界推到 72

flowchart TB
    subgraph rack["GB200 NVL72 一个机柜"]
        subgraph trays["18 × 1U compute tray"]
            t["每托盘: 2 Superchip = 4 Blackwell GPU + 2 Grace<br/>GPU↔CPU: NVLink-C2C 900 GB/s"]
        end
        subgraph switches["9 × 1U NVLink switch tray"]
            s["每托盘 2 个 NVSwitch 芯片 · 共 18 芯片<br/>每 GPU 18 条 NVLink5, 各接一颗 switch"]
        end
        trays --- copper["铜背板 / cable cartridge"]
        switches --- copper
    end
    rack -->|"单卡 1.8 TB/s · 域内聚合 130 TB/s"| fabric["软件视角: 72 GPU 单一 NVLink 域"]
    fabric -->|"跨 rack"| rdma["RDMA scale-out"]

图：NVL72 的物理拼法——计算托盘和 NVSwitch 托盘经铜背板盲插，不是「8 卡盒子再外挂」。官方整柜数字（72 GPU、130 TB/s、13.4 TB HBM）见 00_gpu_hw_params §2.3 与 NVIDIA GB200 NVL72。

5.2 对 LLM 训练与推理的意义

scale-up 边界从 8 扩大到 72，意味着原本必须跨机（也就是要掉一个数量级带宽）的那些通信，现在能够留在 NVLink 域内完成。具体到每个并行维度：

维度	8-GPU node 时代	NVL72 之后
TP	TP≤8 才不出域；TP>8 性能悬崖	TP 可开到几十，大模型单层切更细仍全程 NVLink
EP（MoE）	EP>8 → dispatch all-to-all 跨机，带宽塌到 ~50 GB/s	EP≤72 可全程 NVLink，dispatch 留在 726 GB/s 级别，跨机 all-to-all 流量骤降
PP/DP	跨机扩展	不变（本就在 scale-out 域，rack 间仍走 RDMA）

对 MoE + EP 而言，这一点的意义最大：DeepSeek-V3 这类模型的 EP 动辄开到 32、64，在 8-GPU node 的时代，dispatch 的大部分流量都是跨机的 RDMA——这正是 §2.1 提到的两级转发存在的理由。而 NVL72 把 EP=64 整个塞进一个 scale-up 域之后，dispatch/combine 这两个 all-to-all 几乎不再触碰 RDMA，通信库的复杂度和带宽瓶颈同时被硬件本身吃掉了一大半。

5.3 代价与约束

rack-scale 并不是没有代价的，这里需要说明清楚：

• 功耗与散热：72 GPU 一个 rack 是几十到上百 kW 的量级，这会逼出液冷方案，也是 rack-scale 超节点总是和液冷数据中心绑定出现的原因。
• 铜的物理极限：NVLink 用的是铜背板，受限于铜的传输距离，scale-up 域天然被「一个机柜」的物理尺度卡住——这就是为什么 scale-up 域不可能无限扩张，跨 rack 仍然必须回到 scale-out 的 RDMA fabric（02）。
• 故障域变大：72 GPU 共享一个 NVLink fabric 与供电域，一旦出问题，单点故障的爆炸半径会更大，具体的稳定性账本见 05。

---

6. 小结

• scale-up 域 = NVLink/NVSwitch 全连、带宽高一个数量级、可直接 load/store 的高带宽小天地；边界传统是 8 GPU。
• 软件把「直接 load/store」收成 symmetric memory：NVSHMEM heap 或 NCCL ncclMemAlloc + ncclCommWindowRegister。一次注册三条数据面——LSA（ld/st）、Multimem（NVLS 组播规约）、GIN（跨机 put）。ncclTeamLsa / ncclTeamRail 就是本篇的域和 02 的 rail。
• Zero-copy = 跳过 NCCL FIFO（ncclCommRegister / window）；zero-CTA = 无算术 collective 把搬运卸给 CE（2.28 域内，2.30.6 可跨机）。通信不再默认占 SM。
• 带宽瀑布决定高频大包必须留在域内。DeepEP 实测 NVLink↔RDMA ~150/726 vs ~50 GB/s；跨机用两级转发压 RDMA 跳数。NVL72 把边界推到 72，EP≤72 可全程 NVLink。

---

下一篇：02 · scale-out fabric：拓扑与 rail 结构 —— 出了 scale-up 域之后，跨机的 RDMA fabric 长什么样，以及「rail（超平面）」到底指什么。window 伸出域外的那只手（GIN / IBGDA）在 03 §6.3；落到 collective 的四档路径见 04 §3.9。
