06 · Caching Allocator 与 CUDA VMM

本篇讲 PyTorch 显存管理的完整机制。阅读之前建议先读过 01（Tensor = (Storage, offset, shape, stride)，真正占显存的是 Storage）和 05 §1–§3（CUDA 异步、stream、record_stream），并知道 cudaMalloc 会向驱动申请一块同时带虚拟地址和物理页的连续区域。下一篇 07 · CUDA Graph 的「地址必须固定」约束（见其 §1.3），正是落实在本篇讲的 private pool 上。

05 §4 给过一句话概括：「不直接 cudaMalloc，free 的内存进入缓存池」。本篇把这句话展开：allocator 的三级结构、碎片化的精确定义、CUDA VMM 把 VA 与 PA 解耦之后 expandable_segments 为什么能解决变长分配的问题，以及 2.x 之后的一组新配置项（MemPool / cudaMallocAsync / graph_capture_record_stream_reuse / expandable_segments_reserve …）。

观测 API（memory_stats / snapshot / memory_viz）仍以 05 §4 为准；本篇只在需要明确「数字对应哪一级结构」时引用它们。

源码锚点：PyTorch CUDACachingAllocator.cpp 的 ExpandableSegment 与文件头注释（实现与 expandable_segments 语义）；官方语义见 CUDA semantics · Memory management。Megatron / SGLang 的 graph pool 用法见 07；DeepEP 基于 VMM 自行实现 elastic buffer 见 06 · DeepEP：V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin) §4.5。

---

1. 两层账本：allocated 与 reserved

用户侧的抽象模型是：

可用显存 -= alloc(size)
可用显存 += free(ptr)

真实 GPU 上有两层：

量	谁在记账	对应 API	nvidia-smi 看得到？
allocated	当前还活着的 tensor Storage	torch.cuda.memory_allocated()	否（它看不到「池里空闲」）
reserved	allocator 已经向 CUDA 驱动要走、还没还回去的总量	torch.cuda.memory_reserved()	是（进程占用 ≈ reserved + 驱动/NCCL 等绕过 allocator 的部分）

因此，del tensor 之后 nvidia-smi 显示的占用不降是正常的：Storage 的字节回到了 caching allocator 的池中，并没有还给驱动。empty_cache() 才会把整段空闲的 segment 还给驱动（带同步），而且它解决不了「allocated 已经顶满」的真实 OOM。

性质标注：empty_cache() 会引入同步、打乱缓存热度，平时不要把它当作「省显存」的手段；只在需要给同卡上的其他进程让出显存、或调试 reserved 虚高问题时使用。

---

2. cudaMalloc / cudaFree 的开销问题

cudaMalloc 和 cudaFree 在驱动中都是开销很大的操作：

1. 同步：cudaFree 历史上会等当前 context（开启 P2P 时甚至是 peer context）上的 in-flight 工作做完，见 NVIDIA VMM 博客「Avoiding device synchronization on cudaFree」。热路径上每次 free 都同步，等于把 05 的异步流水线打断。
2. 慢：驱动要维护 VA 区间、物理页、peer mapping，复杂度随已有分配数上升。
3. 不能局部伸缩：一块 cudaMalloc 分配的区域，大小固定。要变大只能「新 malloc + memcpy + free」——峰值显存是旧块加新块，超过半张卡就无法再扩。

NVIDIA 用下图描述了「先估大、算完、再拷到刚好大小」的流程。VMM 与 expandable segments 要消除的，正是中间那一次 cudaMemcpy 和双倍峰值：

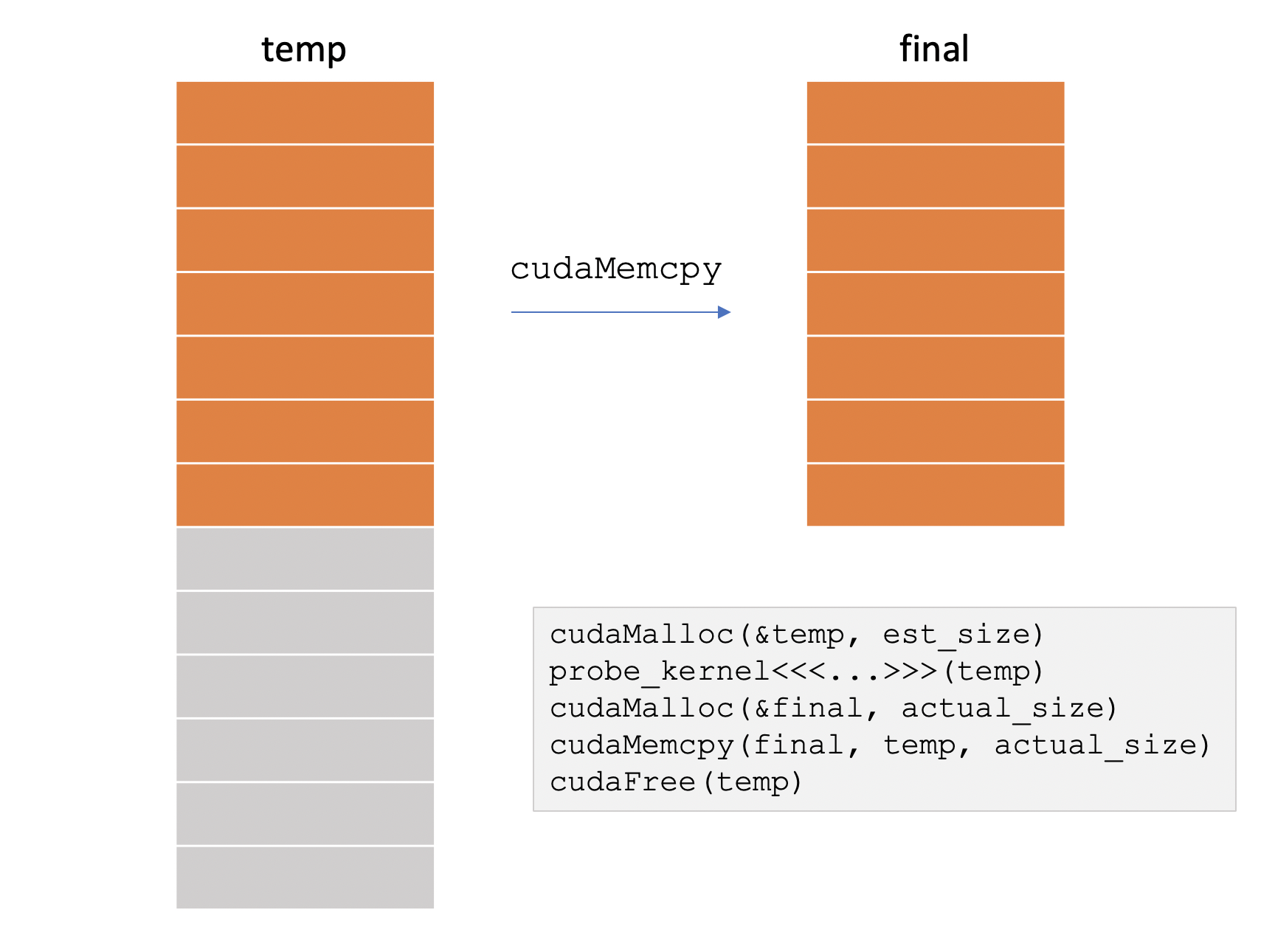

图：先按 est_size cudaMalloc 一块 temp（上半有效、下半浪费），kernel 写出真实长度后再 cudaMalloc 一块 final、cudaMemcpy、cudaFree(temp)。峰值是 est_size + actual_size，还多一次拷贝。（Landaverde / Sakharnykh, NVIDIA 2020, Fig 6；Introducing Low-Level GPU Virtual Memory Management）

PyTorch 的应对分两层：

• caching allocator（本节到 §4）：少调用 cudaMalloc/cudaFree，把已要来的段切成 block 复用。
• CUDA VMM + expandable segments（§5–§6）：连「段本身」都可以按页涨缩，并且跨段不可 merge 这条硬边界被拆掉。

---

3. Caching allocator 的三级结构

aten::empty / empty_like 最终走到 c10::cuda::CUDACachingAllocator。它不按 tensor 去 cudaMalloc，而是维护：

DeviceCachingAllocator          每张卡一个
  └─ Pool                       按 (small|large) × stream × mempool 分开
       └─ Segment               一次向驱动要的连续区（cudaMalloc 或 VMM map）
            └─ Block            一个 Storage 对应一个 allocated block

这些常量定义在 CUDACachingAllocator.cpp 的文件头注释中（kSmallSize / kSmallBuffer / kLargeBuffer / kRoundLarge）：

符号	值	语义
kMinBlockSize	512 B	请求至少 round 到 512 B
kSmallSize	1 MiB	≤ 1 MiB 走 small_blocks，> 1 MiB 走 large_blocks
kSmallBuffer	2 MiB	small pool 的 segment / 物理页粒度
kLargeBuffer	20 MiB	large pool 的打包粒度（可用 large_segment_size_mb 改）
kMinLargeAlloc	10 MiB	1–10 MiB 的请求，没有合适空闲块时，先拿一块 20 MiB 再 split
kRoundLarge	2 MiB	非 expandable 路径下，≥10 MiB 的 segment 上圆到 2 MiB

small 与 large 是两套完全不相通的池：small 的空闲块永远无法满足 large 的请求，反之亦然。ezyang 称之为 1 MiB loophole：把 tensor 从 2 MiB 缩小到 0.5 MiB，反而可能让 reserved 增加，因为第二次分配进入了另一条 pool（When does fragmentation occur in the CUDA caching allocator?, Yang 2026）。

官方 memory_viz 的 Allocator State History 就是这套结构的现场：

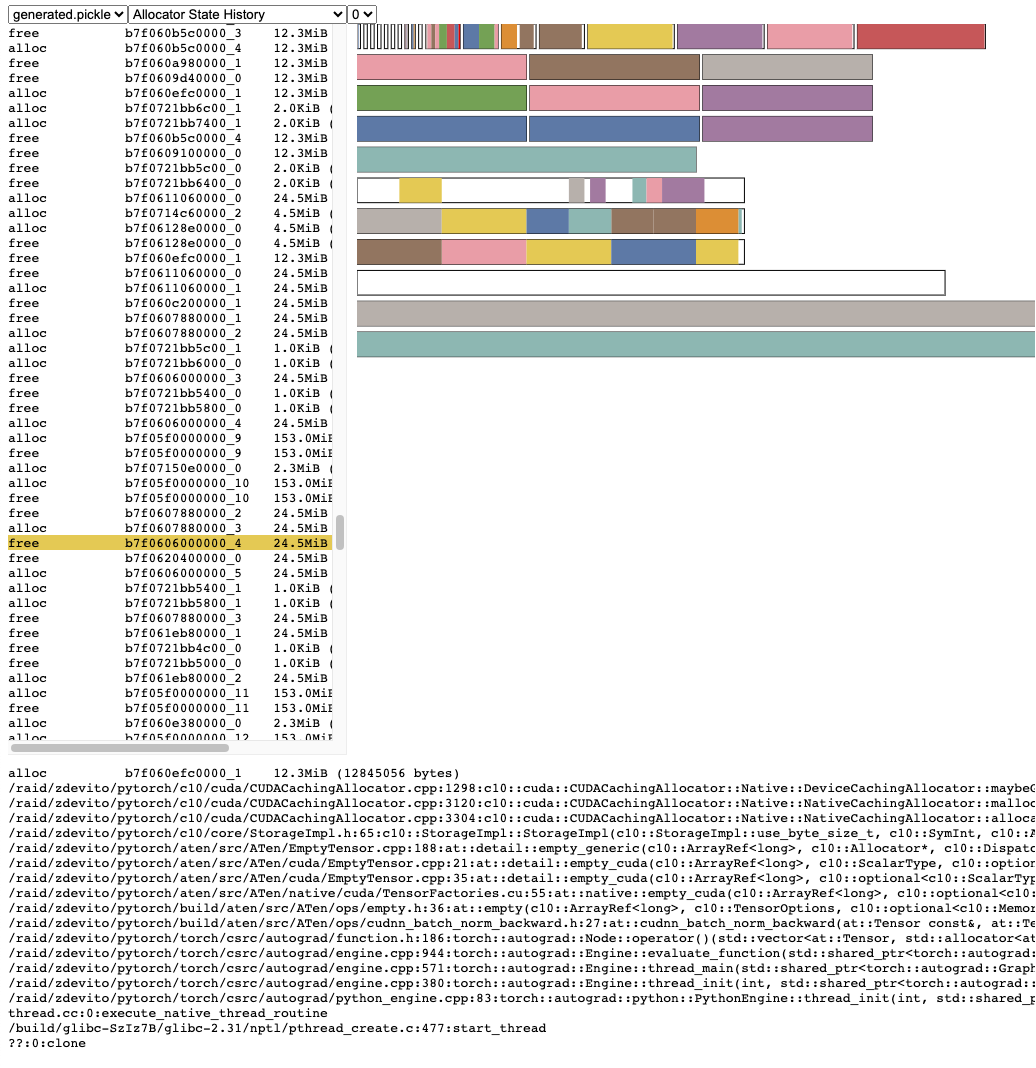

图：左侧是 alloc/free 事件流，右侧每一行是一个 segment、彩色是 allocated block、留白是空闲。底部是选中事件的调用栈（CUDACachingAllocator → aten::empty → …）。「大段里卡着小空洞」在这张图上一眼可见。（PyTorch 文档 Understanding CUDA Memory Usage；torch_cuda_memory）

3.1 split / merge / best-fit

一次 alloc(n) 的逻辑（文件头注释 + malloc 路径）：

1. 把 n 按 512 B 以及 roundup_power2_divisions 上圆，得到请求尺寸 s。
2. 在当前 stream 对应的那个 pool 里，找能装下 s 的最小空闲 block（best-fit）。
3. 若 block 明显更大，split：前半给这次请求，后半挂回空闲表。max_split_size_mb 禁止切开「太大」的空闲块，避免大块被小请求切碎。
4. 找不到：向驱动要新 segment（cudaMalloc 或 expandable 路径的 cuMemCreate+cuMemMap），再 split。
5. 驱动也失败：先试着还未切分的整段空闲 segment（release_cached_blocks，会同步），再试一次；还失败就 OOM。

free 时：把 block 标成空闲，若左右邻居也空闲则 merge。merge 的规则只有一条：

只有同一 segment 里、地址相邻、且两边都 free 的 block 才能 merge。 中间夹着一块仍在使用的 block，两边的空洞永远合不起来。不同 cudaMalloc 段之间，连「地址看起来挨着」都不算相邻。

3.2 分配与 stream 绑定

Block 带着它被分配时的 cudaStream_t。free 之后，这块只能被同一条 stream 再次拿走——因为别的 stream 可能还没执行到「这块已经没人用」的时间点。这就是 05 §2 record_stream 的来历：张量在 stream A 分配、被 stream B 使用时，必须告诉 allocator「B 也在用」，否则 A 上的后续 alloc 可能把同一块内存再发出去，B 读到的是别人的数据。

性质标注：跨 stream 漏掉 record_stream 造成的是静默数据损坏，而不是立刻 OOM。FSDP 和 Megatron 手写 overlap 时，这是第一条必须遵守的规则。

3.3 分配失败后的重试路径

找不到可用块时，allocator 不会立刻报错，而是按下面的路径逐级重试：

cache miss
  → cudaMalloc / map 新段
      → 失败：释放未 split 的空闲段，retry
          → 再失败：release_cached_blocks（同步所有相关 stream，尽量归还）
              → 再失败：OutOfMemoryError

garbage_collection_threshold 的意义在于：在走到那次昂贵的 sync-and-reclaim-all 之前，按「较老、最近未被复用的空闲块优先」的策略主动归还一部分。默认 1.0 表示不主动回收。对 serving 这类延迟敏感的场景，可以设成 0.8 一类的值，用偶发的小回收换取避免偶发的大同步。

---

4. 碎片化：三种无法 merge 的情况

「reserved 充足、allocated 不高，却仍然 OOM」并非玄学，它对应三种无法 merge 的情况：

① 跨 segment（cudaMalloc 段与段之间永远不能拼）
② 段内被 live block 钉住（free | live | free —— 两边合不成大块）
③ 跨 pool（small ↔ large、stream A ↔ stream B、default pool ↔ graph pool）

定义式（和 05 的字段对齐）：

碎片 ≈ reserved - allocated
硬伤 = inactive_split_bytes     # 空闲但卡在「还有别人在用」的 segment 里

4.1 分配顺序敏感：16 MiB 与 32 MiB 的例子

关闭 expandable 时，大于 1 MiB 的请求各自 cudaMalloc 一段。8 次 16 MiB 的分配会留下 8 个独立的 16 MiB 段；全部 free 之后，这 8 段仍然合不出一次 32 MiB——allocator 只能再 cudaMalloc 4 个 32 MiB 的段，reserved 从 128 MiB 翻倍到 256 MiB。反过来，先分配 4 个 32 MiB、再分配 8 个 16 MiB，32 MiB 的段可以被 split 复用，reserved 停在 128 MiB。

同一组工作量，分配顺序就能决定一倍的显存差距。这就是变长 batch、多张 CUDA Graph 共享 pool 时「必须从大到小 capture」的原因（SGLang 的 reversed(capture_bs)，见 07 §3）。

4.2 expandable 无法解决的碎片

段内的情况 ② 在 expandable 打开之后仍然存在。四个 16 MiB 中只释放第 0、第 2 个，中间两块仍在使用——总空闲够 32 MiB，最大连续空闲却只有 16 MiB，下一次 32 MiB 只能继续往段尾 map 新页。只有这一轮相关的分配全部 free 之后，相邻空闲才能并回一整块。 CUDA Graph 共享 pool 之所以有效，是因为图与图不并发、两次 capture 之间可以把上一次的块释放干净（Yang 2026）。

训练 step 中，权重、KV、长寿命 workspace 与短寿命的激活块交错存在，这属于情况 ②；expandable 消除的是 ①，并不能消除所有碎片。

---

5. CUDA VMM：VA 与 PA 的解耦

5.1 传统 cudaMalloc 的局限

一次 cudaMalloc(size) 同时做三件事：

① 在进程的 GPU 虚拟地址空间里占一段连续 VA
② 从 GPU 物理显存里扣一段 PA（按 GPU page，今天通常 2 MiB）
③ 把 PA map 进这段 VA，并给当前 device 读写权

三者绑在一个指针的生命周期上。后果：

• 不能「先占一大段 VA、PA 以后再补」——cudaMalloc 会立刻扣掉 size 那么多的物理显存。
• 不能把两块已有 PA 接到同一段 VA 后面而不拷数据。
• 不能把一段 VA 里暂时不用的 PA unmap 还给驱动、指针还留着。
• cudaFree 往往同步（§2）。

5.2 VMM 的四步原语

CUDA Driver 的 Virtual Memory Management（CUDA 10.2 起可用）把上面三件事拆成可独立调用的 API（概念上等于 host 侧的 mmap / munmap；官方指南 CUDA Programming Guide §4.16）：

cuMemGetAllocationGranularity   查对齐（MINIMUM / RECOMMENDED）
        │
        ▼
cuMemAddressReserve(va, va_size)     ① 只占 VA，不扣 PA，几乎免费
        │
        ▼
cuMemCreate(&handle, pa_size, prop)  ② 只扣 PA，得到不带地址的 handle
        │                            prop.location = DEVICE / HOST_NUMA / …
        ▼
cuMemMap(va + off, pa_size, handle)  ③ 把 handle 贴到 VA 的某一段
        │
        ▼
cuMemSetAccess(va, size, desc)       ④ 默认 PROT_NONE，必须显式给 device 开 RW

释放按反序进行：先 cuMemUnmap，再 cuMemRelease(handle)，整段 VA 都 unmap 完之后再 cuMemAddressFree。

prop 决定物理页落在哪：CU_MEM_LOCATION_TYPE_DEVICE 是 HBM，CU_MEM_LOCATION_TYPE_HOST_NUMA 是某颗 CPU 的 NUMA 节点。同一段 VA 可以前半 map 显存、后半 map host——kernel 里仍是普通的指针加法。这就是 DeepEP V2 elastic buffer 的基础（06 · DeepEP：V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin) §4.5，symmetric.hpp:L145–L186）。

handle 还能 cuMemExportToShareableHandle 成 POSIX fd / Windows HANDLE，对端 cuMemImportFromShareableHandle 再 map——跨进程共享、NCCL user-buffer registration、graphics interop 都走这条路径，而不是老的 cudaIpc*（VMM 分配不支持 legacy IPC）。

5.3 与 UVM 的边界

cudaMallocManaged 也能「先占 VA、用的时候再迁页」，但：

• 靠 page fault / prefetch 驱动，DL 热路径上的 fault 会造成性能抖动；官方 notes 明确不推荐用 UVM 当训练主分配。
• 不能走 cudaIpc*，和 graphics interop 也不通。
• Windows / 部分嵌入式平台没有 on-demand migration。

VMM 是显式的：你决定何时 Create/Map/Unmap，没有隐式迁页。PyTorch expandable segments 和 DeepEP elastic 都选择了这条路，而不是 UVM。

5.4 粒度与代价

cuMemCreate 的 size 必须对齐 cuMemGetAllocationGranularity。GPU 物理页今天是 2 MiB。map/unmap 的开销大致正比于 handle 个数（十个 2 MiB handle 比一个 20 MiB handle 大约贵 10 倍），并且常带同步。所以 allocator 不会真的按 2 MiB 去 large pool 里一张张贴——large 用 20 MiB 一个 handle，small 用 2 MiB。

---

6. Expandable segments：VMM 与 caching allocator 的结合

打开方式（进程启动、第一次 CUDA 分配之前）：

# 正式名是 PYTORCH_ALLOC_CONF；PYTORCH_CUDA_ALLOC_CONF 是别名
export PYTORCH_ALLOC_CONF=expandable_segments:True

默认关闭。官方 notes 仍标注 experimental，但在变长训练和推理中已经是事实标准。

6.1 每个 (pool, stream) 一条可增长段

ExpandableSegment（CUDACachingAllocator.cpp，实现紧接在文件头那一大段 Approach 注释之后）为每个 (pool, stream) 做这件事：

1. cuMemAddressReserve 一段足够大的 VA：默认按 totalGlobalMem × 9/8 预留（多出的 1/8 留给「中间 unmap、把页挪到段尾」）。VA 不扣显存。
2. 一开始 0 字节 PA。
3. 来了请求：在段内找最低能放下的地址；空位不够就 cuMemCreate 一页（small 2 MiB / large 20 MiB），cuMemMap 到当前末端（或先前 OOM 留下的空洞），cuMemSetAccess 给本卡和已 enable 的 peer。
4. 整页都空闲且要还显存时：cudaStreamSynchronize(stream) 之后 cuMemUnmap + cuMemRelease。和 cudaFree 不同，这条路径不会顺带同步整个 device 上无关的工作——但会等自己这条 stream。

VA（预留 ≈ 1.125 × 卡容量，几乎不占 HBM）
│████████████░░░░░░░░░░░░░░░░░░░░░░░░░░░░│
     ▲ 已 map 的 PA          ▲ 还没 map，不算 reserved

一次 16 MiB（large pool，20 MiB 页）:
  map 20 → [16 used | 4 free]
再一次 16:
  4 不够 → 再 map 20，与 4 相邻，merge 成 24 → [16|16 used | 8 free]

因为所有块都在同一段连续 VA 里，free 之后相邻块可以 merge——§4.1 中「8 个 16 MiB 段拼不出 32 MiB」的问题就消失了。同样是先 8 次 16 MiB、再 4 次 32 MiB，只要中间全部 free，就不必再向驱动申请新的物理页。

6.2 官方动机：变长 batch 的 sliver

notes 里的叙事和训练现场一致（50+ 层、每层若干激活，batch 从 N 漂到 N+1）：

• N 时按当前 shape cudaMalloc 出一批段。
• N+1 时多数张量略大，旧段装得下一部分、尾部留下一串 sliver（既还不了、也拼不成下一层那个最大的激活）。
• 层数一深，sliver 累积成「reserved 很高、下一次大块 cudaMalloc 失败」。

expandable 改成「每条 stream 一条往前长的段」，N+1 的块接着排，满了就在段尾再 map 一页，不再为每一次略大的请求新开一段。

6.3 限制

以下限制来自源码的 Limitations 注释，使用时需要逐条确认：

限制	含义
首次 map 比 cudaMalloc 慢	毫秒级；warmup / 第一次迭代会看到。稳态复用之后不再付。
不支持 CUDA IPC	多进程 dataloader 要共享的 tensor，需临时 expandable_segments:False，或不要走这条 allocator。
cudaDeviceEnablePeerAccess 对 VMM 指针无效	必须走 allocator 自己的 enablePeerAccess（内部 cuMemSetAccess）。
仍有段内碎片	§4.2：live block 占住的空洞，unmap 也帮不上，除非整页空闲。
1 MiB 分界仍在	small / large 各一条 expandable 段，跨 pool 照样不通。
单次请求不能跨段	一条请求必须落在一个 ExpandableSegment 里。把 VA reserve 缩得太狠，会出现「单次 alloc 大于该 stream 的 reserve」——新配置项见 §7.2。

和 CUDA Graph 加 NCCL 的兼容问题已经写在 07 的 Megatron 表里：Blackwell 之前的卡，expandable 打开时要 NCCL_GRAPH_REGISTER=0，否则 capture 里注册 NCCL buffer 会非法访存（cuda_graphs.py:L1503–L1510）。NCCL user-buffer / NVLS 本身更喜欢 VMM 分配（ncclMemAlloc 或任何带正确 handle type 的 cuMem*）；和 expandable 的互操作仍在演进（PyTorch issue #165419）。

6.4 确认 expandable 是否生效

print(torch.cuda.get_allocator_backend())          # 'native'
# 间接：同一地址是否被更大的后续分配复用（youkaichao 的探测脚本）
t = torch.empty(40 << 20, device="cuda")
p = t.data_ptr(); del t
u = torch.empty(60 << 20, device="cuda")
print(p == u.data_ptr())                           # expandable 时常为 True

更稳妥的方法是看 snapshot 里是不是「少数很长的 segment」，而不是「每次 alloc 一段」。CUDACachingAllocator 还暴露了 getExpandableSegmentSizes(device)（C++ API），按 stream 列出每条 expandable 段当前 map 了多少。

---

7. PYTORCH_ALLOC_CONF 与 2.x 新特性

格式：key:value,key:value,...。必须在第一次 CUDA 分配之前生效（环境变量，或 os.environ[...] 写在 import torch / cuda.init 前）。backend:cudaMallocAsync 下，标了 native-only 的键会被忽略。

7.1 常用配置键

键	默认	作用	什么时候动
expandable_segments	False	§6，VMM 可增长段	变长 seq / 变长 batch / MoE / 多张 graph 共享 pool
large_segment_size_mb	20	large pool 的打包 / 页粒度	大块很多、20 MiB 余数浪费明显时再调
max_split_size_mb	不限	禁止切开大于 N MiB 的空闲块	最后手段：OOM 且 inactive_split 很大。可能明显变慢
max_non_split_rounding_mb	= large segment	不 split 时允许用「大多少」的块来满足请求	想提高大块复用、少走 cudaMalloc
roundup_power2_divisions	按 512 B	把请求上圆到 2 的幂的细分档（如 [256:1,512:2,1024:4,>:8]）	一堆「差不多大」的请求各自进不同档、复用很差时
garbage_collection_threshold	1.0	用量超该比例时主动回收旧空闲块	serving / 周期性顶满；会引入同步
backend	native	native 或 cudaMallocAsync（CUDA ≥ 11.4）	见 §7.3
release_lock_on_cudamalloc	—	cudaMalloc 期间放开 allocator 锁	malloc 很慢、别的线程卡在锁上时
graph_capture_record_stream_reuse	False	capture 期间用 graph 拓扑（不是 CUDA event）判断块能否复用	长 capture、多 stream、峰值虚高时（实验）
per_process_memory_fraction	1.0	进程可用显存上限（0–1）	共卡、或给 KV cache 留固定余量
throw_on_cudamalloc_oom	False	预见到会超 fraction 时直接抛 OutOfMemoryError，不打到驱动里变 fatal abort	推理 serving：一条请求 OOM 不该弄死进程

7.2 按 stream 缩小 VA reserve

默认每条 expandable 段预留 9/8 × totalGlobalMem 的 VA。多 stream、多 pool 时，VA 空间会被预留撑满（物理显存还没见顶）。2026 增加了（PR #192269）：

# 全局默认 reserve：0.5 表示每条未打 tag 的段只预留半卡 VA；也可用绝对量 40G
PYTORCH_ALLOC_CONF=expandable_segments:True,expandable_segments_reserve:0.5

# 按 class 覆盖；class 由调用方 setExpandableSegmentReserveClassForStream 打上
# expandable_segments_reserve_by_class:[capture:0.25,workspace:40G]

clamp_reserve_bytes 仍把上限卡在 9/8 × total。reserve 设置过小时的失败模式很具体：一次 alloc 大于该 stream 的 per-segment reserve 时，allocator 会抛出带 knobs 名字的 OOM，而不是静默解引用。

7.3 backend:cudaMallocAsync

CUDA 11.2+ 的 stream-ordered allocator（cudaMallocAsync / cudaFreeAsync + memory pool）。PyTorch 把它做成可切换 backend，不再走自己的 segment/block 账本。结果是：

• max_split_size_mb / roundup_power2_divisions / garbage_collection_threshold / expandable 这一套 native 统计与配置项失效，部分 memory_stats 恒 0。
• 生命周期跟 stream 更齐，少一类 record_stream 问题，但也失去了 expandable 对「跨 cudaMalloc 段」的修复。
• 和 CUDA Graph / 现有 snapshot 工具的配合弱于 native。LLM 训练默认继续使用 native + expandable。

7.4 MemPool：同一进程里多套分配策略

change_current_allocator() 换的是整个进程的 CUDA allocator，必须在任何 tensor 分配之前；中途再换会报错。2.x 的 torch.cuda.MemPool 是更细的单位：一段代码可以临时把分配打进指定 pool。

# 1) CUDA Graph 共享 pool：多张图的地址从同一高水位里分配，见 06
handle = torch.cuda.graph_pool_handle()
with torch.cuda.graph(g, pool=handle):
    ...

# 2) 把 NCCL NVLS / user-buffer 的分配接到 ncclMemAlloc
pool = torch.cuda.MemPool(pg._get_backend(device).mem_allocator)
with torch.cuda.use_mem_pool(pool):
    buf = torch.empty(n, device=device)
pg._get_backend(device).register_mem_pool(pool)   # ncclCommRegister
dist.all_reduce(buf)

# 3) 默认 pool OOM 时，允许最后从该 pool 借（use_on_oom=True）
spare = torch.cuda.MemPool(use_on_oom=True)

NVLS all-reduce 要求 buffer 来自 VMM 风格分配（ncclMemAlloc 或自研 cuMem* 且 handle type / 对齐满足 NCCL User Buffer Registration）。MemPool + backend.mem_allocator 是 notes 给出的官方接法。

CUDAPluggableAllocator(so, malloc_name, free_name) 用来把一份 C void* alloc(ssize_t, int, cudaStream_t) 挂进上述 pool；vLLM 和某些自定义 KV 池走这条路径，而不是改 CUDACachingAllocator 本身。

7.5 pinned memory 侧的配置

05 §5 的 pinned 也有自己的缓存与配置项：pinned_use_cuda_host_register（malloc + 预 map 页再 cudaHostRegister，减 lock 时间）、pinned_num_register_threads（需 2 的幂，benchmark 常用 8）、pinned_use_background_threads、pinned_reserve_segment_size_mb、pinned_max_round_threshold_mb / pinned_max_cached_size_mb（大块不 round、不进 cache，压峰值）。当 DataLoader 的瓶颈落在 pin 上时，再调整它们。

---

8. 与 CUDA Graph 的契约

07 §1.3 的「地址必须固定」在 allocator 里落实为：

capture 开始 → beginAllocateToPool(private mempool)
                 期间所有 empty/empty_like 从这只池子出
capture 结束 → endAllocateToPool
图还活着     → 这只池子的高水位从 default pool 里划走，不会被 cudaFree
图销毁       → releasePool

含义：

• 图的峰值 reserved 在图销毁之前一直占着，即使你已经不再 replay。多张图必须用 graph_pool_handle() 共享一只 pool，否则每张图各占一份高水位。
• capture 前必须 warmup：让 cuBLAS workspace、lazy buffer、expandable 的首次 map 都发生在图外。
• expandable 打开后，同一 pool 内从大到小 capture 不再是硬条件（Yang 2026）；但跨 1 MiB 边界、以及「图仍在使用的块没有 free」的情况仍然会产生碎片。

graph_capture_record_stream_reuse:True 解决的是另一件事：capture 期内多 stream free/realloc 时，用 graph DAG 而不是 CUDA event 判断块能否复用，降低长 capture 的显存峰值。这是实验开关，先在目标图上验证数值正确后再用于生产。

---

9. 这些机制在 LLM infra 中的落点

场景	机制怎么用
训练变长 seq / 动态 micro-batch	expandable_segments:True 几乎是标配，消灭 sliver 型 OOM
MoE / EP	token 数 data-dependent，激活尺寸抖；同上。通信 buffer 若走 DeepEP V2 elastic，是框架自己的 VMM，不进 torch 的 reserved
FSDP prefetch	同时 in-flight 的 unshard 太多会逼出 blocking cudaMalloc（见 03 · FSDP（ZeRO-3）：逐层 all-gather 与 reshard 的 rate limiter）——那是 allocator 在 cache miss 之后的同步路径
推理 KV cache	水位 = 总显存 − 权重 − graph pool 高水位 − NCCL。graph 必须共享 pool；expandable 让不同 batch 桶的 capture 不再因顺序翻倍 reserved
NCCL NVLS / window register	buffer 用 MemPool(ncclMemAlloc) 或自研 VMM；legacy cudaMalloc 注册默认关
DeepEP elastic / Engram	cuMemAddressReserve 一段 VA，前半 DEVICE、后半 HOST_NUMA，容量可以超过 HBM（06_deepep §4.5）
多任务共卡	expandable 改变了「段何时还给驱动」的语义，先在测试环境看 reserved 会不会长期顶满

绕过 allocator 的字节（NCCL 内部、cudaMalloc 直调、部分 CUDA context）对 memory_allocated/reserved 不可见。对不上账时，用整卡口径减去 memory_reserved()，差值就是「allocator 视野之外」的部分。

---

10. 观测：数字对应哪一级结构

05 §4 的 API 在本篇结构上的读法：

你想知道	看
现在活着的 tensor 占多少	memory_allocated() / allocated_bytes.all.current
向驱动要了多少（smi 近似）	memory_reserved()
碎片硬伤	inactive_split_bytes；memory_summary() 里的 Non-releasable
已经在 OOM 边缘挣扎过	num_alloc_retries / num_ooms / num_sync_all_streams
峰值是谁	_record_memory_history → _dump_snapshot → memory_viz 的 Active Memory Timeline
段有没有被切碎	同一份 snapshot 的 Allocator State History（§3 配图）

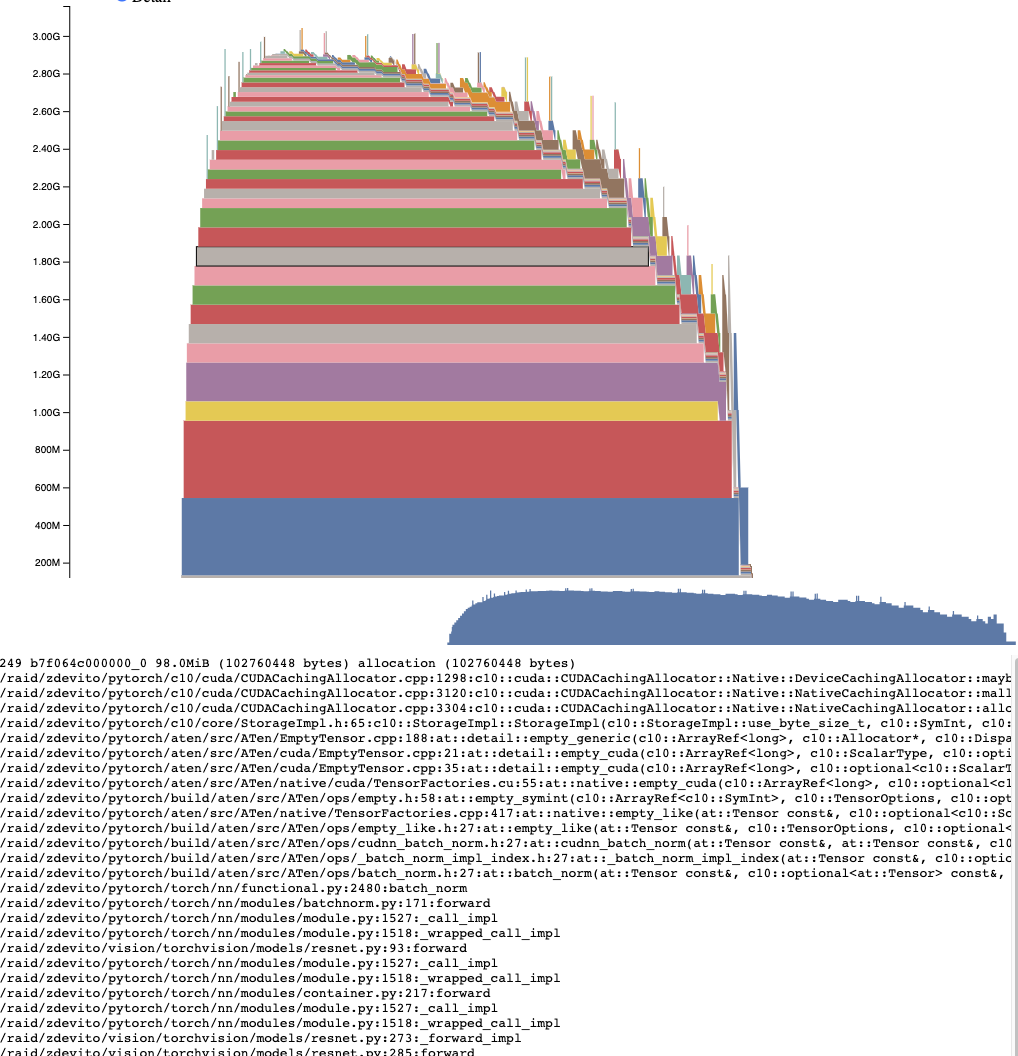

图：ResNet 训练的 Active Memory Timeline。峰值处点选一块 98 MiB，栈从 resnet.forward → batch_norm → aten::empty_like → CUDACachingAllocator::maybe_split_block。机制文档到「为什么会 split」，观测文档用这张图回答「是谁在要」。（PyTorch 文档 Understanding CUDA Memory Usage；torch_cuda_memory）

调试 allocator 本身（而不是模型）时：PYTORCH_NO_CUDA_MEMORY_CACHING=1 关掉缓存，让每次 alloc 都走驱动——它只用于配合 cuda-memcheck 或确认「是不是缓存延长了内存寿命」，不要在训练热路径上打开。

---

11. 小结：自检清单

1. 两层账本分清了吗？ smi 高不等于模型大；先看 allocated vs reserved vs inactive_split。
2. 这次 OOM 是 ① 跨段、② 段内被存活块占住、还是 ③ 跨 pool？ ① 优先 expandable_segments:True；② 查长寿命 tensor 和短寿命激活有没有交错；③ 查是不是跨了 1 MiB、跨了 stream、或 graph pool 没共享。
3. 变长 / 多 graph 的默认配置是 PYTORCH_ALLOC_CONF=expandable_segments:True，再按需加 garbage_collection_threshold 或 expandable_segments_reserve。max_split_size_mb 留到最后。
4. 跨 stream 必 record_stream；capture 必用私有或共享 mempool，并先 warmup。
5. NCCL / DeepEP 的 buffer 可能根本不在 torch 账本里。NVLS 用 MemPool + ncclMemAlloc；elastic 是另一套 VMM。
6. 不要用 UVM 当训练分配器；要伸缩、要混合 GPU+CPU VA，走 VMM。

下一篇：07 · CUDA Graph，看这些内存池如何在 capture 中被固定为静态地址；再往后是 08 · torch.compile / profiler，讲 compile 自动套图与用 profiler 观察时间线。并行侧的通信 buffer 与显存峰值见 大规模训练的并行策略总览。
