02 · Encoder：像素/音频到变长 token¶
01 讲清楚了视觉塔是靠对比损失训出来的。本篇要进入塔的内部：ViT 是怎么把一张图切成 patch 的、\(N\) 又是怎么随分辨率变化的、各家模型在「细节」和「token 数」之间又是怎么取舍的。音频和视频走的其实是同一条路：先变成一个二维的谱图或者帧序列，再套一个 Transformer。
读这一篇之前，最好已经熟悉 attention 的 QKV 公式，并且看过 00 里关于①patch embedding、②encoder、③projector 这三者区分的说明。
1. ViT：从像素到 patch token¶
ViT（Dosovitskiy et al. 2020, arXiv:2010.11929）的核心思路是把 CNN 换成「切 patch 加 Transformer encoder」。VLM 里用的正是这一条数据通路，唯一的区别是分类头会被直接丢掉。

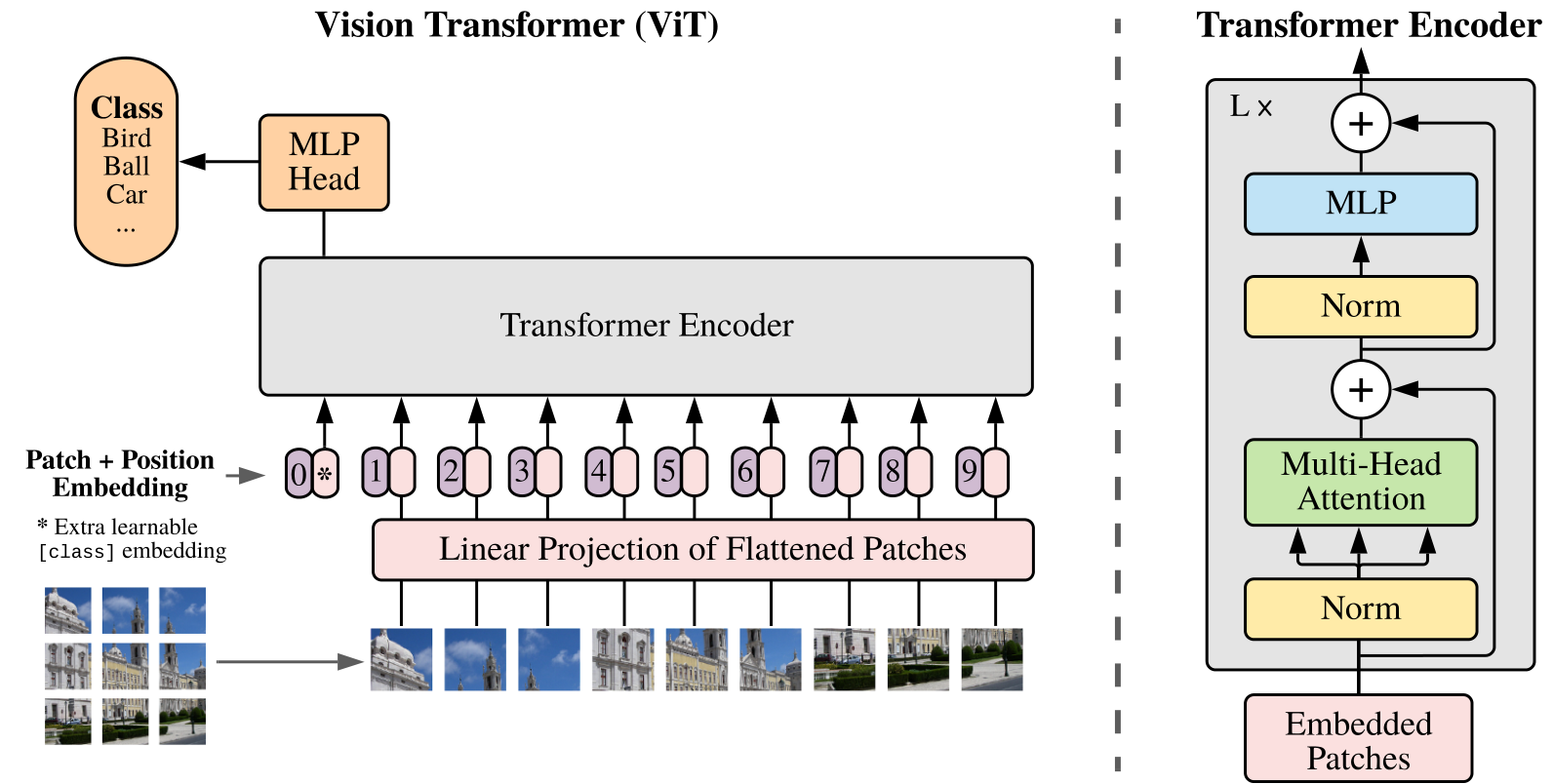

图：自下而上依次是 patchify、①投影加上 position embedding、以及 L 层 Encoder。顶部的 MLP Head 只用于分类任务，多模态场景下的 encoder 并不需要它。（Dosovitskiy et al. 2020, Fig 1；arXiv:2010.11929）
先固定几个记号：图像 \(\mathbf{x}\in\mathbb{R}^{H\times W\times C}\)，patch 边长为 \(P\)，hidden 维度为 \(D\)，层数为 \(L\)，头数为 \(h\)，每个头的维度 \(d_h=D/h\)。
1.1 Patchify 与 token 数量公式¶
这里的第 \(i\) 行就是第 \(i\) 个 \(P\times P\times C\) patch 被拉平后的结果。\(N\) 就是没有经过任何压缩时的 vision token 数，后面所有关于「变长」的讨论都是从这条公式推出来的。
1.2 Patch embedding 等价于 stride-P 卷积¶
每个 patch 都会经过同一个矩阵 \(\mathbf{E}\in\mathbb{R}^{(P^2 C)\times D}\)：\(\mathbf{x}_p\mathbf{E}:[N,P^2C]\cdot[P^2C,D]\to[N,D]\)。这一步在数学上等价于一个 Conv2d(C, D, kernel=P, stride=P)。Megatron 的实现是：
# upstream: clip_vit_model.py:L115
self.conv1 = torch.nn.Conv2d(in_channels=3, out_channels=D,
kernel_size=patch_dim, stride=patch_dim, ...)
1.3 [class] token 与位置编码¶
按照论文 Eq.1 的定义：
其中 \(\mathbf{E}_{\mathrm{pos}}\) 是一张可学习的查找表，也就是一个 nn.Embedding(seq_length, D)（clip_vit_model.py:L126）。需要注意的是，这里的 seq_length 是在初始化时就写死的，这正是固定分辨率这个限制的来源。
VLM 通常会丢掉 [class] token（对应参数 drop_vision_class_token）；SigLIP 塔本身在设计上就没有 [class] token。
1.4 Encoder block：双向、无 KV¶
第 \(\ell\) 层采用 pre-LN 结构（对应论文 Eq.2–3）：
这里的 MSA 是 full attention：\(\mathbf{A}_j\in\mathbb{R}^{(N+1)\times(N+1)}\)，没有 causal mask，复杂度是 \(O(N^2)\)。双向意味着这里不能像 LLM 的 decode 阶段那样「算完一个 token 就缓存它的 KV」——整张图必须一次性算完才行。这就是 encoder 的算力画像呈现出「compute-bound、一次性」这个特点的数学根源，06 会用到这一点。
MLP 部分是两层加上 GELU 激活，中间维度通常是 \(4D\)。
1.5 VLM 取的是哪一部分输出¶
分类任务取的是 \(\mathbf{z}_L^{(0)}\)。而多模态场景下取的是全部 patch 对应的输出：
这一串 \(\mathbf{Z}\) 会交给③projector，再按照 04 里介绍的某种 fusion 方式送进 LLM。
1.6 量级¶
| 模型 | 分辨率 | \(P\) | 网格 | \(N\) |
|---|---|---|---|---|
| ViT-B/16 | \(224^2\) | 16 | 14×14 | 196 |
| CLIP ViT-L/14 | \(224^2\) | 14 | 16×16 | 256 |
| CLIP ViT-L/14@336 | \(336^2\) | 14 | 24×24 | 576（LLaVA-1.5） |
| SigLIP-SO400M-384 | \(384^2\) | 14 | 27×27 | 729 |
可以看到 \(N\) 正比于分辨率的平方：分辨率翻一倍，token 数就变成 4 倍，attention 的计算量则变成 16 倍。高分辨率因此会同时推高 encoder 的算力占用和 LLM 的 context 占用。
2. 变分辨率的三种方案¶
\(\mathbf{E}_{\mathrm{pos}}\) 把 \(N\) 写死之后，图片就必须被缩放到固定尺寸，这对 OCR、文档和图表这类场景是难以接受的。目前的改进方案主要有三类：
2.1 位置编码插值¶
做法是把 \(\mathbf{E}_{\mathrm{pos}}\) reshape 成 \(\sqrt{N_0}\times\sqrt{N_0}\times D\) 的网格，再双线性插值到目标网格 \(g_h\times g_w\)，最后重新 flatten 回去。FlexiViT、SigLIP2-NaFlex 都是靠这个方法在 \(\{128,256,576,\ldots\}\) 这几种训练分辨率之间自由切换。这相当于在「定长权重」和「任意网格」之间架了一座桥，但并没有改变「一张图对应一条序列」这个基本假设。
2.2 Tiling / AnyRes¶
这类方法里，塔本身仍然只吃固定尺寸（比如 336 或者 448），高分辨率的图会被切成若干个 tile，再额外加一张全局的 thumbnail。
LLaVA-1.5-HD / AnyRes（arXiv:2310.03744 Fig 2；后来 LLaVA-NeXT 延续了这个做法）：先选定一个网格（比如 2×2），按照塔原生支持的分辨率把图切块，每一块独立过一遍 CLIP ViT，得到的特征再拼回一张大的 feature map，另外再拼上一张下采样过的全局图。塔本身的位置编码不需要做插值。

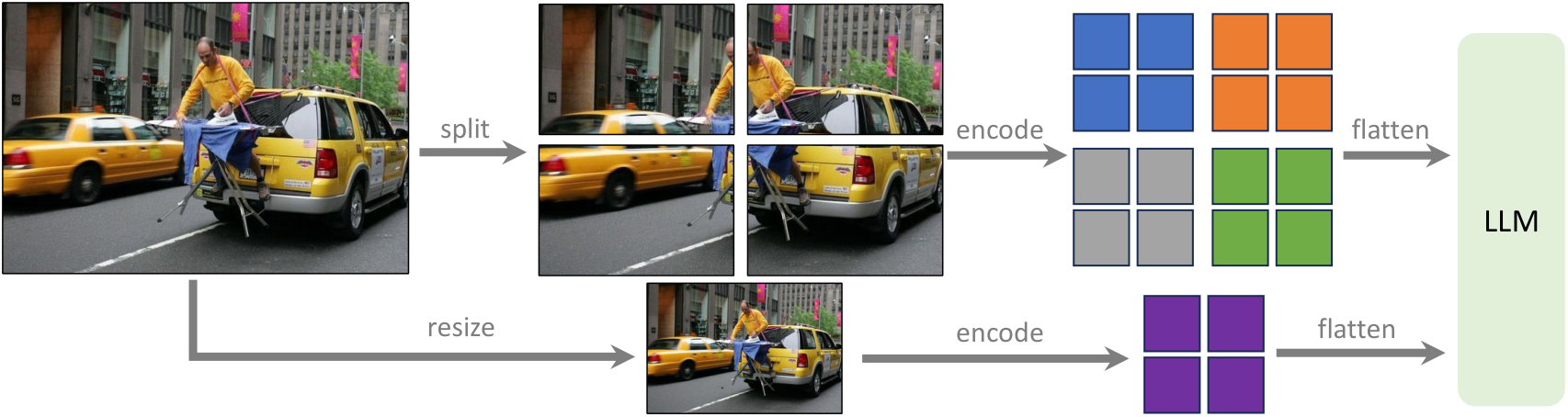

图：当固定的 CLIP 分辨率不够用时，用「切块加原图 thumbnail」的方式换取更高的有效分辨率，塔本身的权重完全不动。这是 tiling 这条路线在开源社区里的起点。（Liu et al. 2024, Fig 2；arXiv:2310.03744）
InternVL 1.5（arXiv:2404.16821）把候选长宽比做成一个集合 \(\{1{:}1,1{:}2,\ldots\}\)（训练时最多 12 个 tile，推理时最多 40 个），选出 padding 最小的那个比例，resize 之后切成 \(448^2\) 的块，再额外拼一张 thumbnail。

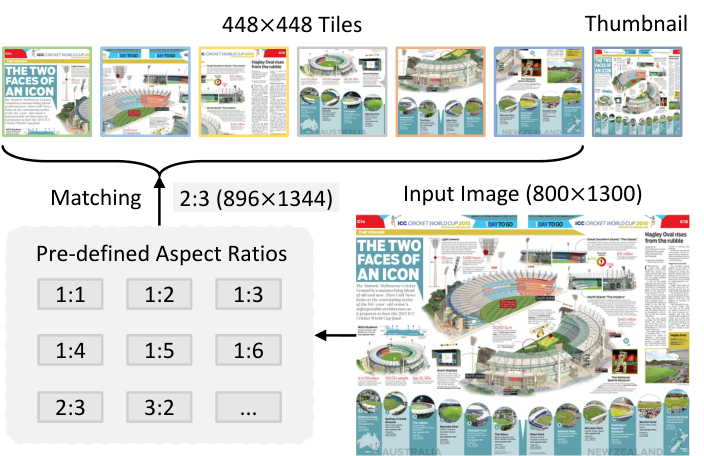

图：动态高分辨率的具体操作——匹配长宽比、切 tile、保留全局缩略图。总 token 数等于 tile 数乘以每个 tile 的 token 数。（Chen et al. 2024, Fig 4；arXiv:2404.16821）
DeepSeek-VL2 把候选分辨率写成集合
选出 padding 最小的 \((m,n)\)，得到 \(1+mn\) 个 \(384^2\) 的 tile（其中一个是全局视图）。当一次输入超过两张图时会关闭 tiling，以免 context 超限。序列里用换行 token 标记行的边界，用 <|view_separator|> 隔开全局视图和局部 tile——这样 LLM 看到的就不是一堆杂乱堆叠的 token，而是带有 2D 结构信息的 token 串。

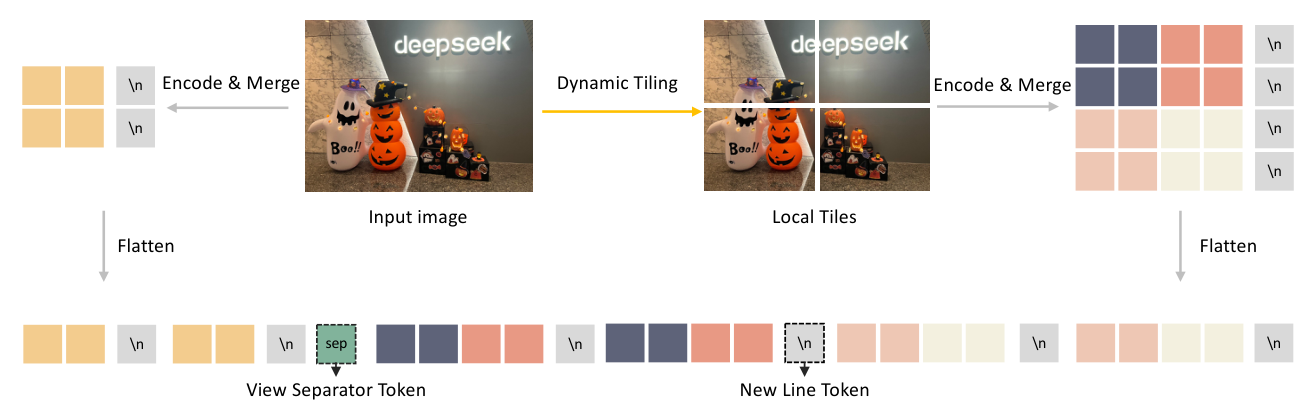

图：同一张图会走两条路：整图出一份粗粒度的 token，切块之后再出一份细粒度的 token，中间用
sep分开，每行末尾再加一个\n。可以看到 tiling 不只是「多跑几遍 ViT」这么简单，还需要把空间关系显式地写进序列里。（Wu et al. 2024, Fig 3；arXiv:2412.10302）
Tiling 的算力代价是同一座塔要跑 \(k\) 遍；总 token 数随 tile 数量线性增长，本质上仍然是变长的。
2.3 Native dynamic resolution¶
NaViT（arXiv:2307.06304）按图片的原始长宽切 patch，把多张图 pack 进同一条序列，用逐样本的 mask 做出块对角的 attention；位置编码则改成可以分解的 \(\boldsymbol{\phi}_x+\boldsymbol{\phi}_y\)。
Qwen2-VL（arXiv:2409.12191）把 ViT 原本的绝对位置编码换成了 2D-RoPE，推理时可以在任意分辨率下直接产出 \(N_{\mathrm{raw}}=HW/14^2\) 个 patch，再通过 2×2 merge 压缩到 \(N_{\mathrm{raw}}/4\)。论文把每张图的视觉 token 数限制在 4 到 16384 之间。具体实现里常用的是像素预算的说法：每个 merge 之后的 token 对应 \(28\times28\) 个像素，min_pixels=4\times28^2=3136 对应的是下限 4 token，而 max_pixels 对齐的是 16384 token 这个上限——注意不要把 3136 误当成上限。文本侧用 <|vision_start|> 和 <|vision_end|> 把视觉部分包起来。

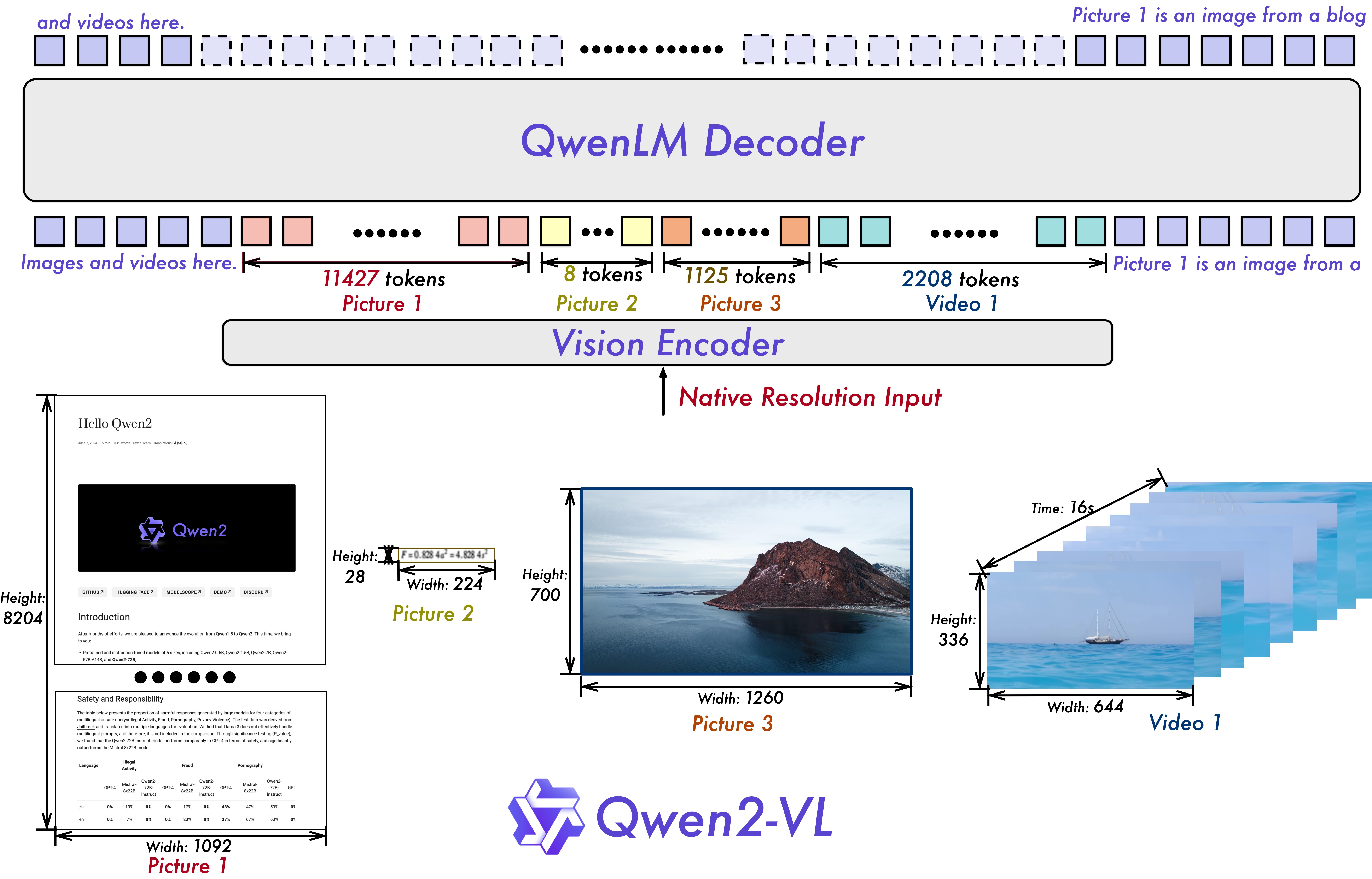

图：Naive Dynamic Resolution——不再先把图缩放到固定尺寸。token 数会随着图片本身变化，这正是数据异构在这里的具体表现形式。（Wang et al. 2024, Fig 2；arXiv:2409.12191）
配套的 M-RoPE 把 RoPE 原本一维的位置拆成 \((p_t,p_h,p_w)\) 三段，head 维度也相应切成三段分别做旋转。文本的三段是相同的，因此退化成普通的 1D-RoPE；图像的 \(p_t\) 保持固定、\((p_h,p_w)\) 沿着网格变化；视频的 \(p_t\) 则随着帧数递增。

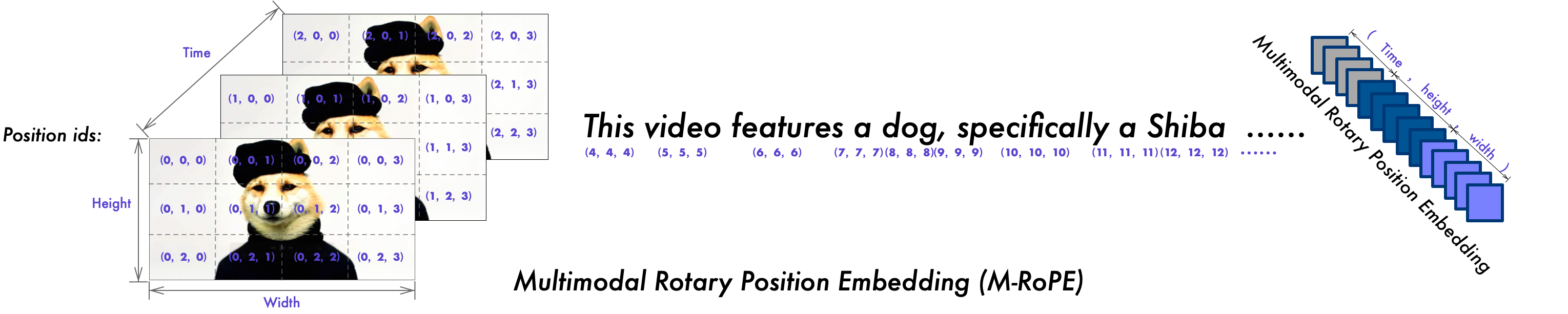

图：同一套旋转位置编码同时覆盖文本、图像、视频三种模态。position id 必须根据每张图真实的网格现场计算，因此和 packing、CP 的切分方式是耦合在一起的。（Wang et al. 2024, Fig 3；arXiv:2409.12191）
举一个具体的例子：一张 \(224\times224\) 的图会先切出 256 个 \(14^2\) 的 patch，除以 4 之后变成 64 个，再加上 2 个 special token，总共是 66 个 token。而一张接近 4K 的图（大约 \(3840\times2160\)）在 16384 的预算内大约会用掉一万量级的 token。同一个 batch 里的两条样本，token 数可以相差两个数量级——这正是 07 整章要处理的输入条件。
3. Token 压缩：定长 vs 变长¶
一个直观的矛盾是「token 越多，细节越足，但 LLM 也越贵」。解决办法是在 encoder 和 LLM 之间插入一个压缩器：
| 方法 | 机制 | 输出长度 | 是否定长 | 代表 |
|---|---|---|---|---|
| 2×2 merge / pixel-shuffle | 邻域拼接通道后再投影 | \(N/r^2\) | 否 | Qwen2-VL、InternVL |
| Perceiver Resampler | \(M\) 个 latent query cross-attend \(\mathbf{Z}\) | \(M=64\) | 是 | Flamingo |
| Q-Former | 32 个 query 配 BERT-like 结构 | \(M=32\) | 是 | BLIP-2 |
3.1 Cross-attention 重采样：输出长度由 query 数决定¶
attention 矩阵的形状是 \(M\times N\)，输出是 \(\mathbb{R}^{M\times D}\)，和 \(N\) 完全无关——这就是「定长」这个说法在数学上的来源。Flamingo 靠它把任意分辨率或者任意帧数的输入都收成 64 个 token，这样一来 backbone 的 context 长度就变得可预测了，代价是高分辨率下的细节会被压没。Q-Former 的训练目标要更复杂一些，具体见 03 §3。

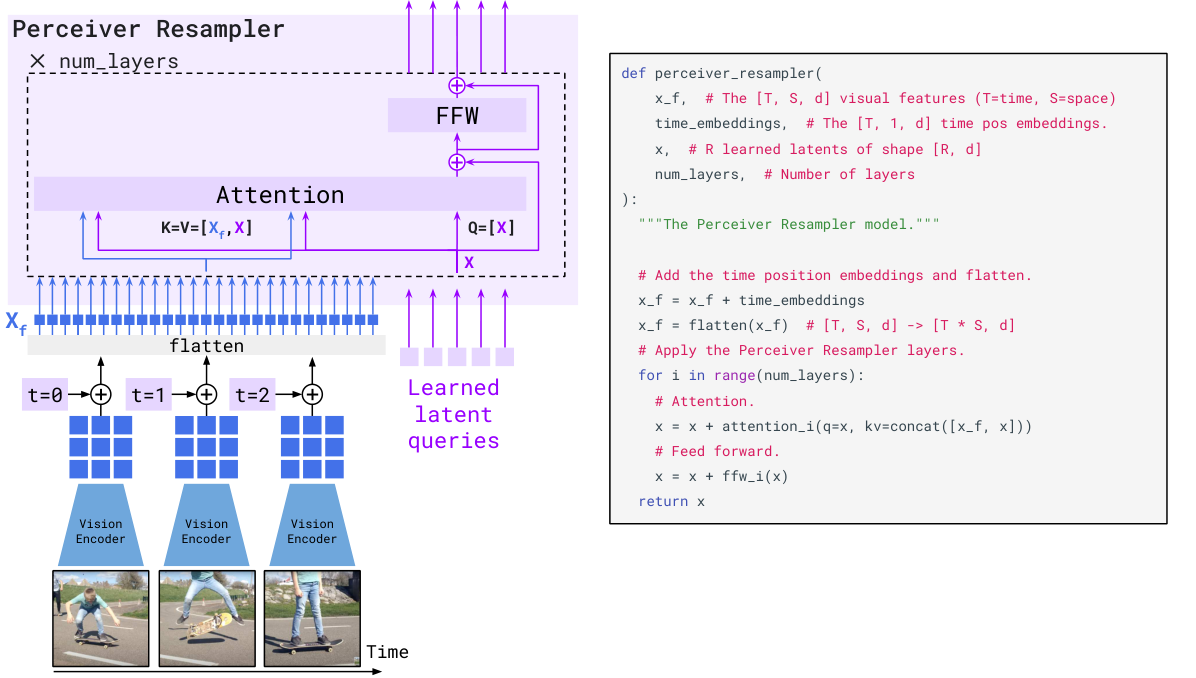

图：视频先逐帧编码，再加上时间 embedding，flatten 成 \(X_f\)；\(R\) 个 latent 做 cross-attn（K/V 是 \([X_f;X]\)）。多叠几层，输出仍然是 \(R\times D\)。这是「变长进、定长出」这个思路的标准实现。（Alayrac et al. 2022, Fig 2；arXiv:2204.14198）
3.2 Pixel-shuffle¶
InternVL 的做法是把空间维度折进通道维度，再用一层线性层降回原来的 \(D\)：
当 \(r=2\) 时 token 数会变成原来的四分之一。以 \(448^2\)、\(P=14\) 为例，1024 个 patch 会被压缩成 每个 tile 256 个 token。DeepSeek-VL2 对每个 729 维的 tile 做同样的 2×2 shuffle，得到每个 tile 196 个 token。
目前主流的选择大多是「变长加轻度压缩」（比如 2×2 merge 或者 pixel-shuffle），这样可以保住 OCR 能力，把变长这件事留给 infra 去解决。定长的 resampler 几乎消除了数据异构，但从 2023 年之后就不再是开源社区的默认选择。
4. 音频：时长与 token 数¶
音频先被转换成一种「类图像」的二维谱，再经过卷积和 Transformer 处理。这里的 \(N\) 正比于音频时长。

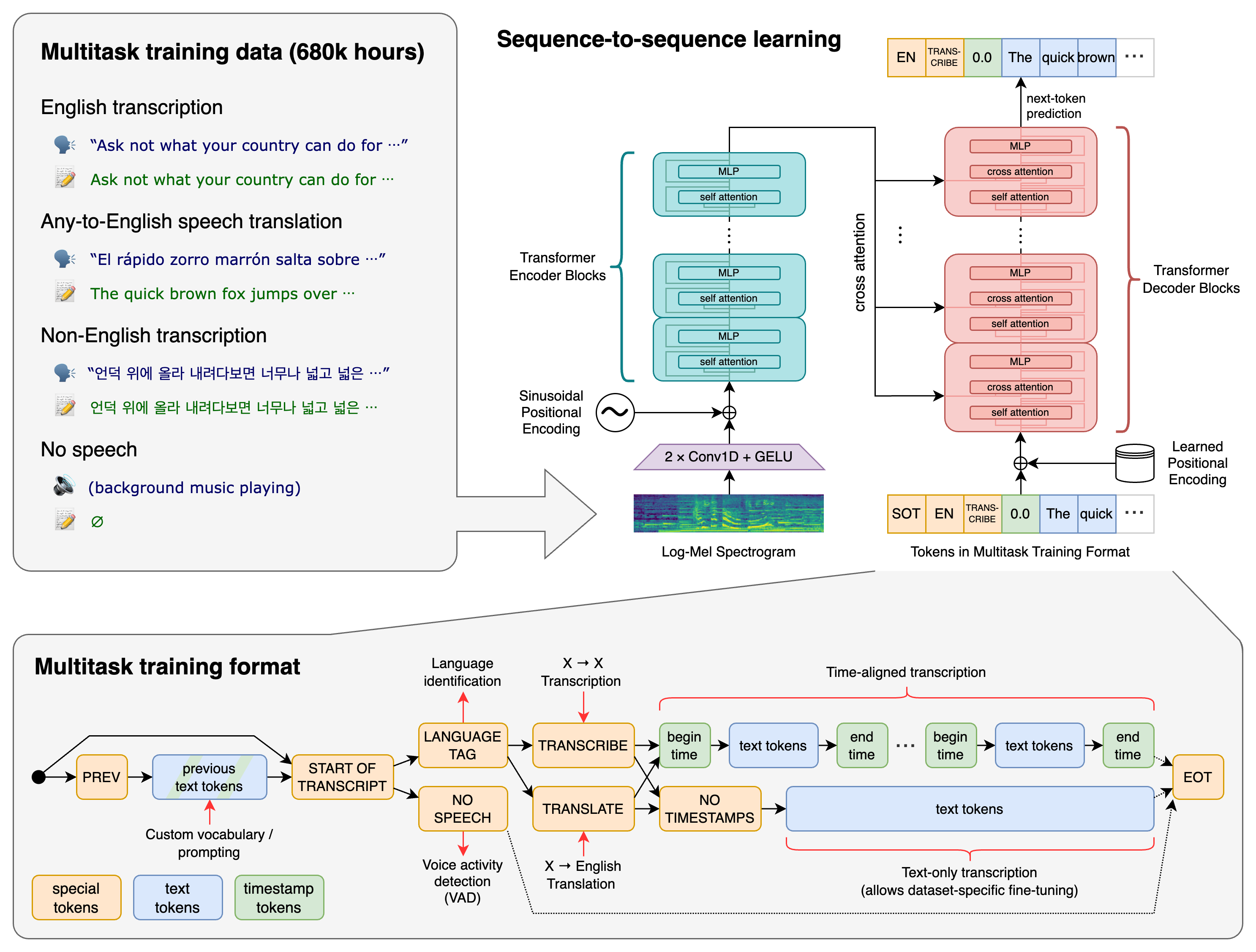

图：Whisper 的 encoder 是 omni 模型里常见的音频塔。（Radford et al. 2022；arXiv:2212.04356）
具体流程是：16 kHz 的波形先做 STFT（25 ms 窗、10 ms hop），再过 mel 滤波，最后取 log。30 秒的音频会变成 3000 帧，经过两层 Conv1d（第二层 stride 为 2）之后，时间维度会减半：
wav2vec2、HuBERT 的 CNN 前端也大约是 50 Hz 的采样率。Qwen2-Audio 从 Whisper-large-v3 初始化，再加一层 stride-2 pooling，大约是 25 token/s。一段 5 分钟的音频大约会产生 15000 个 token，比绝大多数图片都要长。
5. 视频：空间 × 时间¶
很少有模型会逐帧独立编码。Qwen2-VL 的做法是用 2 fps 的采样率配合 depth-2 的 3D conv（把相邻两帧打成一个 tube），单个视频的 token 上限是 16384；一张静止图片会被当成「两帧完全相同」来处理。Flamingo 则是用 1 fps 加上可学习的时间编码，再送进 Perceiver。
在同一个训练 batch 里，纯文本样本可能只有几十个 token，而长视频样本能有上万个 token，两者相差 2 到 3 个数量级。
6. 小结：token 数量表¶
| 模态 | \(N\) 的标度律 | 典型范围 | 是否变长 |
|---|---|---|---|
| 图（CLIP-336） | 常数 576 | 576 | 否 |
| 图（Qwen2-VL） | \(\propto HW/P^2/4\) | 66–16384 | 高 |
| 图（InternVL tile） | \(256\times\) tile 数 | 256–10496 | 高 |
| 图（Q-Former / Perceiver） | 常数 \(M\) | 32 / 64 | 否 |
| 音频（Whisper） | \(50\times\) 秒 | 数百–上万 | 高 |
| 视频 | 每帧 \(N\) × 采样帧 | 数千–16384+ | 极高 |
这张表是 07 全篇讨论的出发点。而 encoder 本身双向、\(O(N^2)\)、只算一次、没有 KV 这几个特点，正是 06 要把它从 LLM 里解耦出去的根本原因。
接下来是 03 · 经典 VLM，会看这座塔具体是怎么被接进 LLM 的：按照设计缺口，依次讲 Flamingo、BLIP-2、LLaVA、InternVL、Qwen2-VL、DeepSeek-VL2、Janus。
