集合通信:原语、算法、NCCL 实现与拓扑映射¶
本文是一篇自洽的长文,把集合通信从原语到落地的整条链路讲清楚:先讲原语语义与对偶,再讲算法与代价,然后进入 NCCL 内部实现,接着谈效率与优化,最后落到怎么映射到 GPU 集群的物理拓扑与并行维度。它是 GPU 集群与网络的通信底座,也是并行策略(TP/CP/DP/PP/EP)的公共依赖。
和相邻内容的边界是这样划分的:怎么用 torch API 调用这些原语(
dist.all_reduce、async work、DeviceMesh)见 04 · torch.distributed:通信原语、process group、DeviceMesh,本文不重复讲 API 用法,只讲 API 背后算的是什么、怎么实现、效率边界在哪、怎么落到硬件上。阅读本文之前,只需要知道多进程/多卡之间要交换张量,以及
send/recv这种点对点通信的基本语义。本文会从定义出发,讲清楚各个 collective 的数据布局与等价分解,再落到 NCCL 与训练框架里的具体用法。
参考 / 事实来源:
- 原语语义与示意图采自 NVIDIA NCCL User Guide · Collective Operations(图见正文外链)。
- NCCL 实现细节为公开通用知识(本仓库不维护 NCCL 镜像),文中标注「概念性 / 量级」;凡能落到 DeepEP 上游实现的(channel/SM 预算、IBGDA、FP8 通信)给出固定版本代码链接。
- 硬件带宽、symmetric window / LSA / CE 见
01;rail 见02;跨机 WQE / GPUDirect / IBGDA / GIN 见03。
整章贯穿的符号约定:\(p\) 表示 rank 数;每个 rank 持有 \(n\) 个元素(标记为 \([n]\));rank 记作 \(r_0 \dots r_{p-1}\);\(+\) 表示逐元素规约(sum/min/max,下文以 sum 为例);\(\alpha\) 是单次消息的固定开销,\(\beta\) 是链路带宽。
0. 7 个原语 + 2 条等价式¶
先把整篇文章浓缩成一张「原语全家福」。集合通信的全部原语,其实可以由三个维度组合出来:是否带规约(reduce)、结果落到一个 rank 还是所有 rank、数据是聚拢还是打散。
| 原语 | 带规约? | 结果在 | in → out(每 rank 视角) | 典型并行场景 | NCCL 官方图 |
|---|---|---|---|---|---|
| Broadcast | 否 | 所有 | root 的 \([n]\) → 所有 rank \([n]\) | 参数广播、root 发配置 | broadcast.png |
| Reduce | 是 | 仅 root | 各 rank \([n]\) → root \([n]\)(逐元素 \(\sum\)) | 汇总到一处 | reduce.png |
| AllReduce | 是 | 所有 | 各 rank \([n]\) → 所有 rank 同一份 \([n]\) | DP 梯度同步、TP partial-sum | allreduce.png |
| AllGather | 否 | 所有 | 各 rank \([n]\) → 所有 rank \([p \cdot n]\)(按 rank 拼接) | FSDP 收 param、SP/TP 收 activation | allgather.png |
| ReduceScatter | 是 | 所有 | 各 rank \([p \cdot n]\) → 所有 rank \([n]\)(规约后按 rank 切块) | FSDP/ZeRO 散梯度、SP | reducescatter.png |
| AllToAll | 否 | 所有 | 各 rank 给每个 rank 发一块 → 转置式重排 | MoE dispatch/combine、CP Ulysses | —— |
| Gather / Scatter | 否 | 仅 root / 所有 | AllGather / Broadcast 的「单 root」版 | 较少单独用 | —— |
这里有一个 NCCL 的约定值得提前说明:root 指的是 rank 索引,而不是物理 device 号,所以 root 具体落在哪块卡上,其实是受 rank-to-device 映射影响的(§1 会展开讲)。
两条等价式¶
AllReduce == Reduce then Broadcast
AllReduce == ReduceScatter then AllGather ← ring all-reduce 的实现根据
第二条尤其重要:ring all-reduce 本质上就是「先做 ring-reduce-scatter,再做 ring-all-gather」(细节在 §2)。这也顺带解释了为什么 FSDP 把一次 DP all-reduce 拆成 reduce-scatter(散梯度)加 all-gather(收参数)两步并不吃亏——因为这两种写法本来就是等价的(见 03 · FSDP = ZeRO-3:逐层 all-gather 参数、用完即扔)。
全文地图¶
flowchart TB
s0["§0 全家福: 7 原语 + 2 等价式"] --> s1["§1 原语与对偶 (语义/layout/fwd-bwd)"]
s1 --> s2["§2 算法与代价 (α-β, ring/tree, busbw)"]
s2 --> s3["§3 NCCL 内部 (channel/transport/protocol/pipeline)"]
s3 --> s4["§4 效率与优化 (busbw 诊断/overlap/陷阱)"]
s4 --> s5["§5 落到拓扑 (并行维度→网络层级映射, in-network, 推理)"]
它和相邻章节的分工是这样的:
API: 怎么调 torch/04_distributed.md (dist.all_reduce / DeviceMesh / async)
原理: 算什么/怎么实现 ★ 本文 §0–§4 ★ (原语 → 算法 → NCCL 实现 → 效率)
拓扑: 落到哪条链路 ★ 本文 §5 ★ + hpc/01,02 (映射表 / SHARP / 并行维度→网络层级)
消费方: parallel/* TP / CP / DP / PP / EP
1. 原语与对偶:语义、layout 与 forward/backward 对称¶
本节把 7 个原语逐个说清楚:语义、in/out layout、是否带规约、结果落在哪。每个都配上 NCCL 官方图和 ASCII 图示。然后建立两套贯穿全文的结构——代数等价式(§0 已给出)和 forward/backward 对偶表(§1.7)。
1.1 Broadcast¶

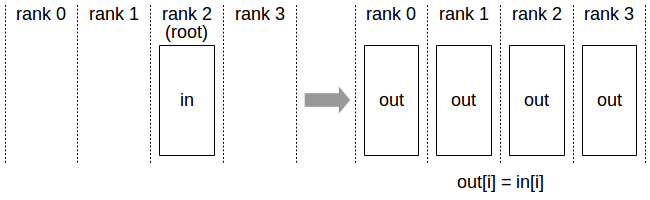

图:Broadcast 的数据布局——只有 root 的缓冲进入,所有 rank 拿到同一份。(NCCL User Guide, Collective Operations;本地镜像自 docs.nvidia.com/…/broadcast.png)
Broadcast 的语义是把 root rank 的一个 \([n]\) 缓冲区原样复制到所有 rank(NCCL 官方定义是 "copies an N-element buffer from the root rank to all the ranks")。
in out
r0(root) [a b c] r0 [a b c]
r1 [ . . ] ──► r1 [a b c]
r2 [ . . ] r2 [a b c]
r3 [ . . ] r3 [a b c]
它不带规约,结果分发到所有 rank。这里也要提一句:root 是 rank 索引,不是 device 号,所以 root 落在哪块物理卡上取决于 rank-to-device 映射,这会影响它在拓扑里的位置。
1.2 AllGather¶

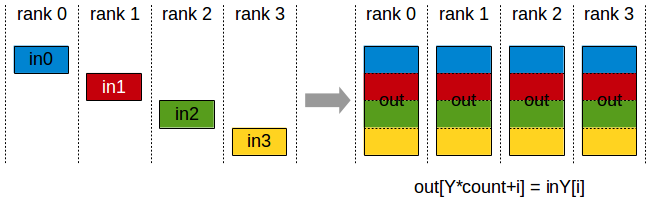

图:AllGather——每 rank 贡献一块,所有人拿到按 rank 拼好的整段。(NCCL User Guide;本地镜像 allgather.png)
AllGather 的语义是从 \(p\) 个 rank 各收一份 \([n]\),拼成 \([p \cdot n]\)(按 rank 索引排序),再分发给所有 rank。
in out (所有 rank 相同)
r0 [A] r0 [A B C D]
r1 [B] ──AllGather──► r1 [A B C D]
r2 [C] r2 [A B C D]
r3 [D] r3 [A B C D]
输出是按 rank 索引拼接的(同样受 rank-to-device 映射影响)。典型用途是 FSDP 在 forward 前把分片的参数收齐(03 · FSDP = ZeRO-3:逐层 all-gather 参数、用完即扔),或者 SP 把序列分片的 activation 收齐(03 · Sequence Parallelism:用 AG+RS 替换 all-reduce,把复制的 activation 也切开)。
1.3 Reduce¶

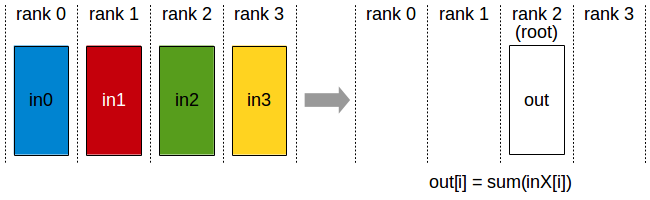

图:Reduce——逐元素求和后只有 root 持有结果。(NCCL User Guide;本地镜像 reduce.png)
Reduce 和 AllReduce 一样做逐元素规约,但结果只存到 root:\(out_{\text{root}}[i] = \sum_r in_r[i]\)。
in out
r0 [1 2] r0(root) [10 14] ← 1+3+0+6, 2+4+1+7
r1 [3 4] ──Reduce──► r1 [ . . ]
r2 [0 1] r2 [ . . ]
r3 [6 7] r3 [ . . ]
1.4 AllReduce¶

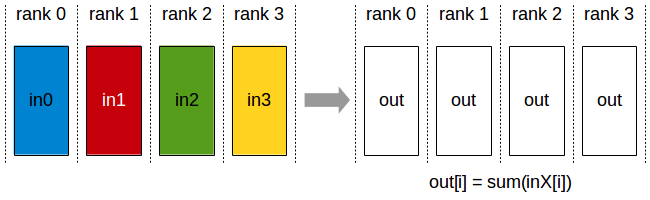

图:AllReduce——规约结果在所有 rank 上相同。它等于 ReduceScatter+AllGather,也是 ring 算法的语义目标。(NCCL User Guide;本地镜像 allreduce.png)
AllReduce 的语义是逐元素规约之后,所有 rank 都拿到同一份结果:\(out_r[i] = \sum_{r'} in_{r'}[i]\),对所有 \(r\) 都相同。
in out (所有 rank 相同)
r0 [1 2] r0 [10 14]
r1 [3 4] ──AllReduce──► r1 [10 14]
r2 [0 1] r2 [10 14]
r3 [6 7] r3 [10 14]
这是 LLM infra 里用得最多的原语:DP/DDP 的梯度同步(01 · Megatron DDP:连续 buffer、bucket、grad-ready hook 与 overlap),以及 TP 的 row-parallel partial-sum 汇总(01 · ColumnParallelLinear / RowParallelLinear 与核心 autograd 里的 g 算子)都要用到它。值得一提的是,旧版 NCCL 并没有原生的 AVG,所以 DDP 要求平均值时必须先 SUM 再除以 world(见 04 · torch.distributed:通信原语、process group、DeviceMesh §2.1)。
1.5 ReduceScatter¶

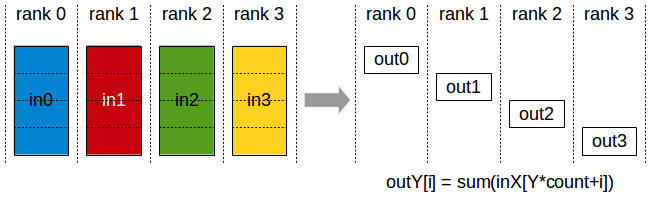

图:ReduceScatter——先按块规约,再按 rank 切开;它是 AllGather 的反向对偶。(NCCL User Guide;本地镜像 reducescatter.png)
ReduceScatter 和 Reduce 一样做逐元素规约,但结果按 rank 索引切成等大的块,每个 rank 只拿自己那一块。输入每 rank 是 \([p \cdot n]\),输出每 rank 是 \([n]\)。
in (每 rank [p·n]=4 块) out (每 rank [n]=1 块)
r0 [A0 B0 C0 D0] r0 [A0+A1+A2+A3]
r1 [A1 B1 C1 D1] ──ReduceScatter──► r1 [B0+B1+B2+B3]
r2 [A2 B2 C2 D2] r2 [C0+C1+C2+C3]
r3 [A3 B3 C3 D3] r3 [D0+D1+D2+D3]
第 \(r\) 块的规约结果落到 rank \(r\) 上。典型用途是 FSDP/ZeRO 把梯度规约并散成分片(02 · ZeRO-1/2/3 显存账本 与 Megatron DistributedOptimizer),以及 SP(03 · Sequence Parallelism:用 AG+RS 替换 all-reduce,把复制的 activation 也切开)。
1.6 AllToAll¶
AllToAll 的语义是:每个 rank 都要给每一个 rank(包括自己)发一块数据,收端把来自各 rank 的块按来源拼起来。可以把它理解为对「[发送方][接收方]」这个数据矩阵做一次转置。
发送矩阵 send[src][dst] 收到 recv[dst][src] (= 转置)
r0: → r0:a0 r1:a1 r2:a2 r3:a3 r0 收: a0 b0 c0 d0
r1: → r0:b0 r1:b1 r2:b2 r3:b3 ──► r1 收: a1 b1 c1 d1
r2: → r0:c0 r1:c1 r2:c2 r3:c3 r2 收: a2 b2 c2 d2
r3: → r0:d0 r1:d1 r2:d2 r3:d3 r3 收: a3 b3 c3 d3
它不带规约。MoE 的 dispatch/combine 就是一个变长版的 AllToAll(每对 rank 的收发量并不相等,见 02 · Dispatch:permute、all-to-all、buffer 分配);CP 的 Ulysses 也用到了它(02 · DeepSpeed-Ulysses:用 all-to-all 在「seq 切」↔「head 切」之间切换)。这是对带宽要求最苛刻的一个原语:因为是全局的两两通信,对拓扑最为敏感(对应 §5.1 的 node-limited,以及 01 §2.1 的两级转发)。
flowchart LR
subgraph send["send[src][dst]"]
s0["r0: a0 a1 a2"]
s1["r1: b0 b1 b2"]
s2["r2: c0 c1 c2"]
end
subgraph recv["recv = 转置"]
r0["r0: a0 b0 c0"]
r1["r1: a1 b1 c1"]
r2["r2: a2 b2 c2"]
end
send -->|"每对 rank 一条消息"| recv
图:AllToAll 是「发送矩阵转置」。跨机时每对 rank 对应
03的一条(或一批)RDMA Write;扇出越大、QP 与跨 spine 流量越多,所以才有 node-limited routing。
另外 Gather / Scatter 可以看作「单 root」的退化版本(AllGather 只保留 root 收,Broadcast 变成带 per-rank 不同数据的版本),LLM 训练里很少单独用到,这里不再展开。
1.7 forward/backward 对偶表¶
把规约和搬运拆开来看,AllReduce 可以由更基本的原语合成(§0 的两条等价式)。其中第二条 \(\mathrm{AllReduce} = \mathrm{AllGather} \circ \mathrm{ReduceScatter}\) 正是 ring all-reduce 的实现根据:与其让所有数据都汇聚到一点(Reduce 那样会形成热点),不如让每个 rank 只负责规约 \(1/p\) 的数据(ReduceScatter),再把各自规约好的块互相收齐(AllGather)。这样一来既没有热点,每个 rank 的收发量也是均衡的——§2 会一步步推导出它为什么带宽最优。
这也是全仓两条主线之一在原语层面的具体落点。可以把每个 collective 看成一个线性算子,它的反向(转置)就是另一个 collective:
| forward 原语 | backward(梯度)原语 | 直觉 |
|---|---|---|
| AllGather | ReduceScatter | 前向把分片拼全 → 反向把全量梯度规约回分片 |
| ReduceScatter | AllGather | 互为逆 |
| Broadcast | Reduce | 前向一份复制多份 → 反向多份梯度加回一份 |
| Reduce | Broadcast | 互为逆 |
| AllReduce | AllReduce | 自对偶(sum 的转置还是 sum 复制) |
| AllToAll | AllToAll(splits 互换) | 转置矩阵的转置 |
这张表之所以对实现如此重要,是因为 autograd 只需要为每个 collective 注册好「反向 = 它的对偶 collective」,整条并行通信路径的反向就能自动保持正确。以下几个例子都是这条规律的具体体现:tp_sp 的 f/g 共轭算子——f 前向是 identity、反向是 all-reduce,g 前向是 all-reduce、反向是 identity,本质上是 AllReduce 自对偶性质的一种拆分;ep 的 dispatch.bwd == combine——dispatch/combine 是一对 AllToAll,互为对偶;FSDP 的 AllGather(param).bwd == ReduceScatter(grad)(03 · FSDP = ZeRO-3:逐层 all-gather 参数、用完即扔)。
只要把前向的通信写对,反向通信就会由这张表自动给出——这是「先定义后技巧」这条原则在通信层面最省力的一个体现。可微 collective 在 torch API 里的落地方式见 04 · torch.distributed:通信原语、process group、DeviceMesh §5。
2. 算法与代价:ring / tree、α-β 推导与 bus bandwidth¶
本节是全文的核心:原语具体用什么算法实现,每种算法的代价怎么算,以及怎么判断带宽到底打满了没有。
2.1 α-β cost model¶
这一节其实是 00 的 communication roofline 在「消息大小」这根轴上的展开:\(m/\beta\) 这一项对应那条 bandwidth roof 的斜线,\(\alpha\) 这一项则是斜线补不到的 latency 地板——也就是小消息端的一道延迟墙。两者合起来,才是 collective 上界的完整图景:compute / bandwidth / latency 三墙取小。
传一条 \(m\) 字节的消息,耗时是 \(T = \alpha + m/\beta\)。其中 \(\alpha\) 是每条消息的固定开销(包括链路延迟和发起一次传输的 overhead),跟 \(m\) 无关;\(m/\beta\) 则是纯传输时间。
一个算法的总代价,等于消息条数乘以 \(\alpha\),加上每节点串行搬运的总字节数除以 \(\beta\)。这样一来,优化目标就自然分成了两个 regime:
| regime | 条件 | 主导项 | 优化方向 |
|---|---|---|---|
| latency-bound | 消息小(\(m/\beta \ll \alpha\)) | 条数 \(\cdot\ \alpha\) | 减少跳数/消息条数 |
| bandwidth-bound | 消息大(\(m/\beta \gg \alpha\)) | 字节 \(/\ \beta\) | 减少每节点搬运量、打满带宽 |
有一个关键直觉值得强调:\(\alpha\) 在不同域之间的差异非常大。scale-up 域(NVLink)的 \(\alpha\) 是亚微秒级的,而 scale-out 域(RDMA 跨机,尤其是上 spine 的情况)的 \(\alpha\) 要高出一到两个数量级(01、02)。所以「跳数」在跨机场景下远比在机内场景值钱得多——这正是 rail-local(少一跳、不上 spine)和 node-limited routing(少跨几个 node,见 §5.1)这些设计能带来价值的全部原因所在。这套划分直接决定了下面的算法选择:小消息应该选跳数最少的 recursive doubling 或 tree,大消息应该选每节点搬运量最优的 ring。
2.2 ring all-reduce¶
由 §1.7 的等价式 \(\mathrm{AllReduce} = \mathrm{AllGather} \circ \mathrm{ReduceScatter}\) 出发,ring all-reduce 可以分成两段,各走 \(p-1\) 步。做法是把每个 rank 的 \(n\) 字节切成 \(p\) 份(每份 \(n/p\)),让 rank 排成一个环 \(r_0 \to r_1 \to \dots \to r_{p-1} \to r_0\)。
flowchart LR
r0["r0"] -->|chunk| r1["r1"]
r1 -->|chunk| r2["r2"]
r2 -->|chunk| r3["r3"]
r3 -->|chunk| r0
图:ring 的物理直觉——每步每 rank 只和邻居交换一份 \(n/p\)。跨机时这一跳就是
03的一条 RDMA Write(或 SEND);机内则是 NVLink P2P。
第一段是 ring reduce-scatter(\(p-1\) 步):每一步里,每个 rank 把自己当前持有的某一份发给下一个 rank,同时从上一个 rank 收到一份并累加到本地对应的份上。以 \(p=4\) 为例走一遍 trace(份记为 0/1/2/3,rX_k 表示 rank X 的第 k 份初值):
初始(每 rank 4 份):
r0: [a0 a1 a2 a3] r1: [b0 b1 b2 b3] r2: [c0 c1 c2 c3] r3: [d0 d1 d2 d3]
step1: rX 发第 (X) 份给 X+1, 收并累加
r1 收 a1 → b1+=a1 ; r2 收 b2 → c2+=b2 ; r3 收 c3 → d3+=c3 ; r0 收 d0 → a0+=d0
step2: 继续沿环推进累加 ...
step3: (共 p-1=3 步后) 每 rank 恰好持有「某一份的全局和」:
r0 持有第3份全和 (a3+b3+c3+d3)
r1 持有第0份全和 (a0+b0+c0+d0)
r2 持有第1份全和
r3 持有第2份全和
走完这三步之后,每个 rank 都恰好拥有 1 份完整的规约结果,这正是 ReduceScatter 应该输出的结果。每个 rank 在这一阶段收发的总量各是 \((p-1)\) 份,即 \(n(p-1)/p\) 字节。
第二段是 ring all-gather(\(p-1\) 步):把每个 rank 手里那份「完整结果」沿着环传一圈,让所有 rank 都集齐全部 4 份。同样是 \(p-1\) 步,每个 rank 再收发 \(n(p-1)/p\) 字节。
把两段加起来,可以得到总代价:
这里有一个关键结论:ring 的带宽项 \(2n(p-1)/p\) 几乎与 \(p\) 无关,当 \(p\) 较大时会趋近 \(2n\),也就是说无论多少张卡参与,每个 rank 平均下来都只搬运约 \(2n\) 的数据——这就是它带宽最优的原因。代价是 \(\alpha\) 项会随 \(2(p-1)\) 线性增长,所以在小消息或者大 \(p\) 的场景下,ring 在延迟上会吃亏。这也是「大消息用 ring」这条经验法则的来历。
2.3 recursive doubling 与 halving-doubling¶
ring 的 \(2(p-1)\) 跳数在 \(p\) 很大时会显得太多。recursive doubling 可以用 \(\log_2 p\) 步就搞定(假设 \(p\) 是 2 的幂):第 \(k\) 步,每个 rank 和距离 \(2^k\) 的 peer 交换并做规约。
p=8, recursive doubling (log2 8 = 3 步):
step1: 与距离1的peer换 (0↔1, 2↔3, 4↔5, 6↔7)
step2: 与距离2的peer换 (0↔2, 1↔3, 4↔6, 5↔7)
step3: 与距离4的peer换 (0↔4, 1↔5, 2↔6, 3↔7)
→ 3 步后每 rank 都有全局和
朴素的 recursive doubling(每步都传全量 \(n\))代价是:跳数 \(\log_2 p\)(最少,小消息时最有利),但每 rank 搬运量约为 \(n \log_2 p\)(大消息时比 ring 的 \(2n\) 要差 \(\log p\) 倍)。
halving-doubling 是它的一个改进版本:前 \(\log p\) 步做 reduce-scatter 时,每一步的消息大小都减半(halving);后 \(\log p\) 步做 all-gather 时,消息大小逐步加倍(doubling)。这样一来,搬运量就能压到接近 ring 的 \(2n\),同时还保持了 \(2 \log p\) 的跳数。在「中等消息 + 中等 \(p\)」的场景下,它是介于 ring 和 tree 之外的一个有力选项。
| 算法 | 跳数(\(\alpha\) 项) | 每 rank 搬运(\(\beta\) 项) | 最适 |
|---|---|---|---|
| ring | \(2(p-1)\) | \(\approx 2n\) | 大消息 |
| recursive doubling | \(\log_2 p\) | \(n \log_2 p\) | 小消息 |
| recursive halving-doubling | \(2 \log_2 p\) | \(\approx 2n\) | 中等消息 |
2.4 double binary tree¶
当 \(p\) 很大时(跨多机场景),ring 的 \(2(p-1)\) 跳数会让延迟迅速爆炸;而纯粹的 tree 结构又只能用到一半带宽(因为树的叶子节点通常只收不发,或者反过来)。NCCL 采用的方案是 double binary tree(双二叉树):构造两棵互补的二叉树,让每个节点在一棵树里当内节点、在另一棵树里当叶子,从而让上下行带宽都能被用满。
tree A tree B (A 的镜像/错位)
0 7
/ \ / \
1 2 6 5
/ \ / \ / \ / \
3 4 5 6 4 3 2 1
合起来: 每个 rank 同时参与两棵树, 一棵里收(下行)、一棵里发(上行) → 双向带宽都用上
它的代价量级是:延迟大约 \(2 \log_2 p \cdot \alpha\)(比 ring 的 \(2(p-1)\) 小得多),带宽利用大约能接近 \(2n\)(比单棵树翻倍,接近 ring 的水平)。
所以 NCCL 的大规模 all-reduce 会根据消息大小,在 tree(大 \(p\) / 小消息延迟优)和 ring(大消息带宽优)之间自动做选择(也可以用 NCCL_ALGO 强制指定,见 §3)。双二叉树可以理解成「既要低延迟,又不想丢带宽」这个矛盾的工程解法。另外还有 Bruck / butterfly 这类算法,用于 all-gather / all-to-all 的小消息场景(\(\log p\) 跳、按 2 的幂错位交换),思路和 recursive doubling 是一致的,这里不再展开。
2.5 bus bandwidth¶
跑 nccl-tests 会看到两个带宽数字:algbw(algorithm bandwidth) 和 busbw(bus bandwidth)。理解两者的区别,是理解通信效率的关键。
algbw 的定义是「数据量 / 耗时」,即用户视角的吞吐——传了多少有用数据、花了多久。busbw 则等于 \(\mathrm{algbw} \times\) 校正因子,它把算法固有的「数据要在链路上走几遍」这个因素折算掉了,因此反映的是链路的真实利用率,可以直接和硬件峰值带宽比较。
各原语的校正因子(来自「每 rank 实际搬运量 ÷ 数据量」):
| 原语 | busbw 校正因子 | 来历 |
|---|---|---|
| AllReduce | \(2(p-1)/p \approx 2\) | RS+AG 各搬 \(n(p-1)/p\),合计 \(2n(p-1)/p\) |
| ReduceScatter / AllGather | \((p-1)/p \approx 1\) | 单段,搬 \(n(p-1)/p\) |
| Broadcast / Reduce | \(1\) | 数据走一遍 |
| AllToAll | \((p-1)/p \approx 1\) | 每 rank 发出 \(n(p-1)/p\) |
具体怎么用:拿到 nccl-tests 的 busbw 之后,把它和该链路的硬件峰值(NVLink/RDMA,见 01)做对比。如果 busbw 已经接近峰值,说明已经是 bandwidth-bound、打满了,没有优化空间(除非换算法或者用 in-network 加速);如果 busbw 远低于峰值,那要么是 latency-bound(消息太小,见 §2.1),要么是 channel 不足或者拓扑没配好(见 §3)。
AllReduce 的校正因子约等于 2,这正好对应 §2.2 推出的「每 rank 搬约 \(2n\)」这个结论——这个约等于 2 的因子,其实是 all-reduce 的一个物理下界:因为 AllReduce 本质上等价于 RS+AG,数据必然要在链路上来回各走一遍。任何 all-reduce 的实现都逃不开这个 2,除非把规约下沉进交换机(见 §5 的 in-network reduction)。
2.6 ring 与 tree 的交叉点¶
| 维度 | 小消息 (latency-bound) | 大消息 (bandwidth-bound) |
|---|---|---|
| 主导项 | 条数 \(\cdot\ \alpha\) | 字节 \(/\ \beta\) |
| all-reduce 选 | double binary tree(约 \(2 \log p\) 跳) | ring(搬约 \(2n\),与 \(p\) 无关) |
| 为什么 | 跳数少、\(\alpha\) 累积小 | 带宽最优、不随 \(p\) 恶化 |
| NCCL 行为 | 自动选 tree(或 LL/LL128 protocol,§3) | 自动选 ring(Simple protocol) |
存在一个由 \(\alpha, \beta, p\) 决定的消息大小阈值,跨过它之后最优算法就会从 tree 切到 ring。理解了 α-β 模型,也就理解了 NCCL 的 NCCL_ALGO 是怎么自动做决策的。
3. NCCL 内部:channel、transport、protocol 与 pipelining¶
§2 讲的 ring/tree 属于逻辑算法,本节要讲的是 NCCL 怎么把它们落到真实的异构硬件上:一条逻辑环要穿过 NVLink + PCIe + NIC 三种链路;要切成多个 channel 才能打满聚合带宽;要在 Simple/LL/LL128 三种 protocol 之间选择,平衡延迟与带宽;还要做 chunk-pipeline,让规约和传输能够重叠。
本仓库不维护 NCCL 镜像,本节内容属于公开通用知识,会标注「概念性」;凡是能落到 DeepEP 上游实现的部分(channel/SM、IBGDA),会给出固定版本的代码链接。
3.1 从逻辑算法到物理执行¶
flowchart TB
A["① 算法: ring / tree (§2)\n决定数据流图"] --> B["② channel: 把一个 collective\n切成 N 条并行的环/树"]
B --> C["③ transport: 每段链路选\nP2P(NVLink) / SHM / NET(IB)"]
C --> D["④ protocol: Simple / LL / LL128\n决定同步粒度与带宽利用"]
D --> E["⑤ kernel: GPU 上的\nchunk-pipelined send+reduce+recv"]
3.2 channel:用并行度打满聚合带宽¶
单条 ring 一次只在一对相邻 rank 之间搬运数据,这吃不满「一块 GPU 有多条 NVLink、一台机器有多张 NIC」这种聚合带宽。NCCL 的做法是把一个 collective 拆成多个 channel,每个 channel 都是一条独立的 ring/tree,并行运行:
一个 all-reduce
├─ channel 0: ring over 全体 rank, 走 NVLink 链路组 A / NIC0
├─ channel 1: 另一条 ring, 走 NVLink 链路组 B / NIC1
└─ ... (channel 数 ≈ 可用并行链路数)
channel 的数量由拓扑探测决定,也可以用 NCCL_MIN_NCHANNELS / NCCL_MAX_NCHANNELS 来调整。channel 太少会打不满聚合带宽(§4 的陷阱清单里会讲到)。另外每个 channel 在 GPU 上都要占用一组线程块(也就是 SM 资源),这正是通信和计算会互相争抢 SM 的根源,也是 pp/ep 里反复关心「通信占几个 SM」的原因。
DeepEP 用的也是同样的思路,用 channel 切分流量并行搬运,「一对 SM 跑一个 channel」,Buffer.num_sms(默认 20)就是它的 SM 预算(见 06 · DeepEP:V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin))。NCCL 的 channel 可以看作是同一思想的通用版本;而 DeepEP 的 low-latency 0-SM hook 则是「把 channel 从 SM 上彻底剥离」的一种极端优化(见 §5.4)。
3.3 transport:一条环穿过三种链路¶
NCCL 在构建 ring/tree 时,会根据拓扑给每一段相邻 rank 之间的连接选择最快的 transport:
| transport | 介质 | 何时用 |
|---|---|---|
| P2P | NVLink / PCIe(GPU 直连 GPU) | 同机、有 NVLink/可 P2P 的两卡 |
| SHM | 主机共享内存 | 同机但走不了 P2P(跨 PCIe switch/socket) |
| NET | IB / RoCE(经 NIC) | 跨机 |
所以一条逻辑上的 ring \(r_0 \to r_1 \to \dots\) 在物理上可能是这样的:NVLink → NVLink → …(机内)… → NIC 跨机 → NVLink …。NCCL 的拓扑探测(用 XML 描述)会尽量把环上相邻的关系排列成「机内连续、跨机只在环上出现少数几次」,从而减少昂贵的 NET 段——这和 §2 里说的「ring 跳数」在物理层面是同一个道理。此外 NCCL_P2P_LEVEL 控制的是何种距离才会启用 P2P,NCCL_NET_GDR_LEVEL 控制的是 GPUDirect RDMA 的启用范围。
3.4 protocol:Simple / LL / LL128¶
同一个算法,NCCL 提供了三种数据传输 protocol,本质上是在「同步开销」和「带宽利用」之间取不同的平衡点。这正是 §2.1 α-β 模型里 \(\alpha\) 在实现层的来源。
| protocol | 同步方式 | 延迟 | 带宽利用 | 适用消息 |
|---|---|---|---|---|
| Simple | 用 memory fence 保证数据可见后再通知对端 | 高(fence 贵) | 最高(无额外开销) | 大消息 |
| LL(Low Latency) | 每 8 字节数据带一个 4 字节 flag,收端轮询 flag 判断到达,免 fence | 最低 | 低(flag 占 1/3 带宽、且 4B 数据 8B 传) | 小消息 |
| LL128 | LL 的改进:每 128 字节才用一次 flag 同步 | 低 | 高(仅损失 ~5% 带宽) | 中小消息(依赖 NVLink 的 128B 原子性) |
Simple: [====== data ======] →(fence)→ 通知对端 省带宽, 但 fence 延迟高
LL: [data8|flag4][data8|flag4]... 收端轮询 flag 延迟极低, 但 1/3 带宽喂了 flag
LL128: [==== 128B data ====|flag] ... 折中: 低延迟 + ~95% 带宽 (需 NVLink 128B 原子写)
LL 之所以能更快,是因为 Simple 要靠 memory fence 来保证「数据已落地」,对端才能读,而 fence 在跨设备场景下延迟很高。LL 的做法是把同步信息(flag)和数据交织在一起发送,收端只需要轮询 flag 就知道对应的数据到了没有,省掉了 fence 那一次往返——代价是 flag 会占用一部分带宽。因为小消息本来就是 latency-bound 的(§2.1),用带宽换延迟在这种场景下是划算的。
NCCL 会把(algorithm × protocol)的组合按消息大小和拓扑查表选出最优解;NCCL_PROTO=Simple/LL/LL128、NCCL_ALGO=Ring/Tree 可以用来强制指定。
3.5 chunking 与 pipelining¶
ring all-reduce 每一步都要「收一份、把它加到本地、再发一份」。如果整份数据处理完才发下一份,reduce 计算和链路传输就会串行、互相等待。NCCL 的做法是把每一份再切成更小的 chunk,做成流水线:
时间 →
chunk0: recv ──► reduce ──► send
chunk1: recv ──► reduce ──► send
chunk2: recv ──► reduce ──► send
(收下一块的同时, 规约/发送上一块 → 计算与通信 overlap)
chunk 的大小由通信 FIFO buffer 决定,可以用 NCCL_BUFFSIZE 调整(默认在 4MB 量级)。这个值太小会导致流水线段数太多、\(\alpha\) 开销占比过高;太大又会导致启动变慢、overlap 不充分。这正是 §2 代价公式里「字节 \(/\ \beta\)」这一项能够逼近理论值的实现保证——没有这层 pipelining,reduce 计算的算力就会成为一个隐藏的瓶颈。
3.6 跨机:proxy thread、GPUDirect、IBGDA¶
跨机段(也就是 NET transport)的数据要经过 NIC。有两种不同的发起方式,延迟差别很大:CPU proxy(传统方式)是 GPU kernel 把数据准备好之后,通知 CPU 上的 proxy 线程,再由 CPU post 一个 RDMA work request 到 NIC,每次传输都要叠加一次「GPU→CPU→NIC」的固定延迟。GPUDirect RDMA 让 NIC 直接 DMA 读写 GPU 显存,数据不再经过主机内存中转,省下了一次拷贝。IBGDA(InfiniBand GPUDirect Async) 更进一步,让 GPU 直接发起 RDMA、完全不经过 CPU proxy,从而砍掉了 CPU 那一段固定延迟——对小消息、高频发起的场景(比如 decode、低延迟 all-to-all)这一点是决定性的。
这几种路径的对象模型和三条路径的图解,见 03 · RDMA / InfiniBand 底层:proxy 是 CPU 写 WQE+doorbell,IBGDA 是 SM 写 WQE+doorbell,RDMA 协议本身其实没有变化。

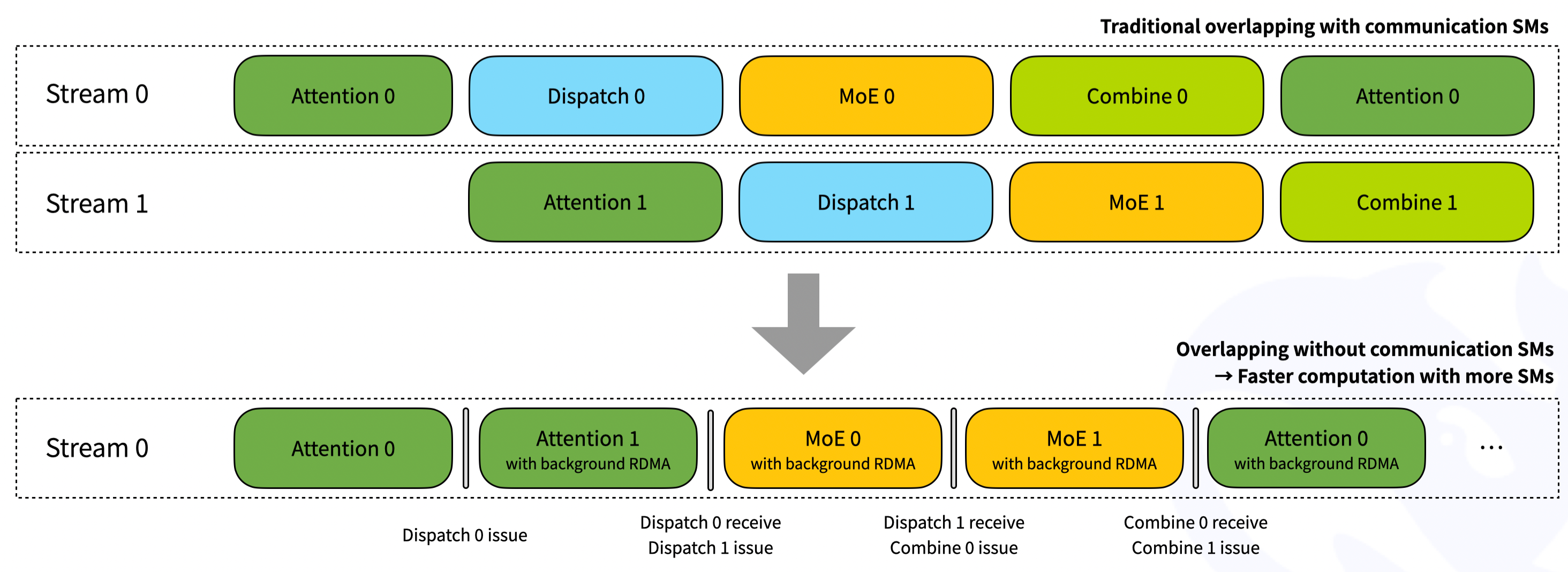

DeepEP 的 low-latency 路径正是建立在 IBGDA 之上的(nvshmem.md:L14,启用方式见 nvshmem.md:L32–L55)。NCCL ≥ 2.28.7 的 GIN 可以看作是同一条控制面思路的产品化(GDAKI 约等于 IBGDA,另外还有 CPU Proxy 兜底),详见 §3.9 与 03 §6.3。这条「砍掉 CPU proxy」的优化路线,对应的正是 §2.1 α-β 模型里压低 \(\alpha\) 项的思路。
3.7 PXN 与 rail-aware¶
回顾一下 02 讲过的内容:在 rail-optimized 拓扑里,同 rail 跨机只需要一跳,跨 rail 则要上 spine。NCCL 的 PXN(PCI × NVLink) 优化正是针对这一点:当一个 GPU 要发往「别的 rail」上的远端时,先通过机内 NVLink 把数据交给本机那张「与目标同 rail」的 NIC,由它来跨机直发——这样就把原本 cross-rail(要上 spine)的通信,变成了 rail-local(只需一跳)。
没有 PXN: GPU3 ──其 NIC3── spine ── 远端 GPU5 的 NIC5 (cross-rail, 上 spine)
有 PXN: GPU3 ─NVLink─► 本机 NIC5 ──rail5 一跳── 远端 NIC5 ─►GPU5 (rail-local)
这其实就是 02 §3.2 讲的 rail-local 性质在 NCCL 里的具体实现;DeepEP 的 LL-Layered 把同一招用在了 low-latency all-to-all 上。
3.8 调优旋钮速查¶
| 环境变量 | 控制 | 何时动它 |
|---|---|---|
NCCL_ALGO |
强制 Ring / Tree / NVLS / CollNet | 怀疑自动选错(大消息却用了 tree 等) |
NCCL_PROTO |
强制 Simple / LL / LL128 | 小消息延迟差 → 试 LL/LL128 |
NCCL_MIN_NCHANNELS / MAX |
channel 数 | busbw 打不满 → 加 channel;通信抢 SM 太多 → 减 |
NCCL_BUFFSIZE |
chunk/FIFO 大小 | 调 pipelining 粒度 |
NCCL_P2P_LEVEL |
P2P 启用的拓扑距离 | 机内 P2P 没生效 |
NCCL_NET_GDR_LEVEL |
GPUDirect RDMA 启用范围 | 跨机走了主机中转 |
NCCL_IB_HCA / NCCL_SOCKET_IFNAME |
选哪张 NIC / 网卡 | 多网卡选错 plane(02) |
NCCL_WIN_ENABLE |
symmetric window(默认开) | window 注册失败 / 排查 VMM |
NCCL_CUMEM_ENABLE |
用 CUDA VMM 分配 | window / Device API 的前置 |
NCCL_NVLS_ENABLE |
NVLS multimem | Hopper+ NVSwitch 上的 in-switch 规约 |
NCCL_DEBUG=INFO |
打印拓扑/算法/protocol 决策 | 排查一切的第一步 |
调优比较稳妥的做法是:先用 NCCL_DEBUG=INFO 看看 NCCL 实际选了什么算法/protocol、开了几条 channel、ring 是怎么穿过链路的,再对照 §2.5 的 busbw 来判断到底是 latency-bound 还是 channel/拓扑的问题,而不是盲目地去调环境变量。
3.9 Symmetric window、zero-copy、zero-CTA、GIN¶
§3.1–3.8 讲的都是 host-driven 的 NCCL:CPU 调用 collective,NCCL 自己的 kernel 占用 SM,数据也经常要先拷进 FIFO。NCCL 2.23–2.28 把这条链路拆开了。地址模型和 LSA/CE 的直觉在 01 §3 已经讲过;这里只梳理 collective 路径上多出来的几个档位,以及怎么选。官方页面:User Buffer / Window Registration、Device-Initiated Communication、2.28 Device API + CE。
一共可以分成四档,从「多一次拷贝」逐步走到「kernel 自己发网」:
| 档 | 谁发起 | 数据从哪来 | SM? | 典型 API |
|---|---|---|---|---|
| 默认 FIFO | host ncclAllReduce |
用户 tensor 拷进 NCCL_BUFFSIZE 窗口 |
通信 CTA 占 SM | 任何 cudaMalloc buffer |
| User buffer(zero-copy) | 仍是 host collective | ncclCommRegister 后 DMA 用户指针,跳过 FIFO |
仍占 SM(通信 kernel 还在) | 2.19+;机内 2.23+。各 rank 相对 buffer 头的 offset 必须一致;CUDA graph 也能触发机内注册 |
| Symmetric window + CE(zero-CTA) | host collective,执行卸给硬件 | ncclMemAlloc + ncclCommWindowRegister(..., NCCL_WIN_COLL_SYMMETRIC) |
0 CTA(域内走 Copy Engine;2.30.6 起跨机 = 机内 CE + 跨机 CPU proxy) | 无算术:AllGather / AlltoAll / Gather / Scatter。communicator 配 NCCL_CTA_POLICY_ZERO |
| Device API / GIN | 用户 kernel 里 ncclGin::put / LSA ld/st |
同一套 window,按 (peer, offset) |
用户 CTA 自己发;GIN GDAKI 对标 IBGDA | ncclDevCommCreate;ginConnectionType = NCCL_GIN_CONNECTION_FULL |
flowchart TB
T["用户 tensor"] -->|"默认"| FIFO["NCCL FIFO<br/>多一次 HBM 拷贝"]
T -->|"ncclCommRegister"| UB["zero-copy<br/>NIC/NVLink 直接 DMA 用户缓冲"]
T -->|"ncclMemAlloc + WindowRegister"| WIN["symmetric window"]
WIN --> CE["zero-CTA: CE / NIC offload<br/>AllGather A2A"]
WIN --> LSA["LSA / Multimem<br/>用户 kernel ld/st"]
WIN --> GIN["GIN put/get<br/>跨机 device-initiated"]
图:zero-copy 砍的是「用户缓冲 ↔ 库缓冲」;zero-CTA 砍的是「通信占 SM」;GIN 砍的是「CPU 调度每一次 put」。三件事经常被混着叫「零拷贝」,账本不一样。
这里有几个要点值得强调。首先,User buffer 不等于 window:ncclCommRegister 只是让 host collective 认得用户指针,而 window 才会导出 VMM handle,才能用上 LSA/CE/GIN;cudaMalloc 出来的内存过不了 window 这一关。其次,有算术运算就不能纯靠 CE:AllReduce / ReduceScatter 需要 ALU 或者 NVLS multimem(§5.2)。2.28 引入的 grouped symmetric kernel 仍然可以把一组 window collective 收进同一个 kernel 里,减少 launch 次数,但那只是「少占 SM」,并不是「零 CTA」。
GIN 有两个后端(细节见论文 GPU-Initiated Networking for NCCL):一个是 GDAKI(DOCA GPUNetIO,由 SM 写 doorbell),一个是 Proxy(GPU 向 CPU 发 64B 无锁描述符,任意 RDMA NIC 都能用)。同步机制分为 signal(表示远端完成)和 flush/counter(表示本地发送缓冲可以复用了)。DeepEP V2 换用 Gin,正是为了能复用框架自带的 ncclComm,同时去掉独立的 NVSHMEM heap(详见 06 · DeepEP:V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin))。
TransformerEngine 的 userbuffers(tp_comm_overlap)在训练侧是同一思路的对应实现:activation 被放进预先注册好的窗口,AG/RS 按 GEMM tile 做流水。框架开关与 TP/SP 调度见 04 · TP/SP 的通信-计算 overlap 与工程优化;tile/chunk、persistent worker、in-flight 与 buffer ownership 的算子设计见 01 · 通算融合:GEMM 与 collective 的 tile 流水。
4. 效率与优化:busbw 利用率、overlap 与陷阱¶
前三节讲了原语、算法、NCCL 实现,本节把这些内容收束成一套效率心法。
4.1 效率模型:三种带宽与两个 regime¶
先把三个「带宽」的关系理清楚(这是 §2.5 的延伸):
峰值带宽 (hardware peak) ← 链路物理上限 (NVLink/RDMA, 01)
≥ busbw (bus bandwidth) ← 校正算法因子后的链路真实利用率
≥ algbw ← 用户视角吞吐 = 数据量/耗时
拿到一次 collective 的实测数据之后,可以按下面的流程诊断:
flowchart TD
M["测 algbw → 换算 busbw (×校正因子, §2.5)"] --> Q{"busbw 接近峰值?"}
Q -->|"是"| OK["已 bandwidth-bound, 打满了\n想更快只能换算法(tree/NVLS)或 in-network"]
Q -->|"否"| R{"消息大不大?"}
R -->|"小"| LAT["latency-bound:\n减跳数(tree)、换 LL/LL128、合并小 collective"]
R -->|"大但 busbw 低"| CFG["配置问题:\nchannel 不足 / 拓扑没排好 / 走了主机中转\n→ NCCL_DEBUG=INFO 查 (§3.8)"]
核心判断原则是:先算出 busbw 相对峰值的利用率,再决定往哪个方向排查。这一步不做,调优基本就是盲猜。
4.2 comm-compute overlap¶
一个 collective 的代价能不能藏进计算里,往往比把 collective 本身跑快几个百分点更重要。这是全仓的第二条主线,具体手段从底层到上层依次是:
异步 + 单硬件队列。collective 用异步方式发起(async_op=True 或者独立的 stream),发起之后立刻去做不依赖它的计算,等到真正需要用结果的时候再 wait(详见 04 · torch.distributed:通信原语、process group、DeviceMesh §3)。CUDA_DEVICE_MAX_CONNECTIONS=1 这个环境变量的作用,是把通信和计算 kernel 塞进同一个硬件队列,保证它们的发射顺序,避免通信 kernel 被计算 kernel 插队推迟——这是 Megatron TP/SP overlap 能够生效的前提(04 · TP/SP 的通信-计算 overlap 与工程优化)。
bucketing / fusion。DDP 的 gradient bucketing 把多个小梯度的 all-reduce 合并成一个大 bucket 再发送,这样能摊薄 \(\alpha\)(少发几条消息),同时也让 all-reduce 能和 backward 计算重叠(01 · Megatron DDP:连续 buffer、bucket、grad-ready hook 与 overlap)。这是小消息 latency-bound(§2.1)问题的标准解药,把多个逻辑上独立的小 collective 合并成一个,也是同样的道理。
chunk-pipelining 与 SM-free。NCCL 内部的 chunk-pipelining(§3.5)让单个 collective 内部的 reduce 和传输能够重叠。更极端的形态是把通信从 SM 上彻底剥离:DeepEP low-latency 的 hook-based 0-SM overlap(§5.4)让 RDMA 在后台跑,完全不占用一个 SM,算力可以全部留给计算——这可以看作是 overlap 这条思路的天花板。
4.3 量化通信¶
用更低的精度来传输数据,可以直接砍掉字节数。MoE 的 dispatch 用 FP8(e4m3)、combine 用 BF16,把 all-to-all 的字节数砍掉一半(02 · Dispatch:permute、all-to-all、buffer 分配、01 §2 的 dispatch 配置)。梯度也可以用低精度做 all-reduce,代价是会引入数值误差,需要权衡。
另外还有两类「减少链路上实际字节数」的优化,本质上是拓扑感知的,会放在 §5 和拓扑映射一起讲:一类是 hierarchical collective(机内先规约,跨机只搬 \(1/p\) 的数据),另一类是 in-network reduction(SHARP/NVLS)。
4.4 常见陷阱清单¶
把前面所有的原理倒过来用,就是一份排错表:
| 症状 | 可能原因 | 对应原理 |
|---|---|---|
| 小消息 all-reduce 巨慢 | latency-bound 还用了 ring(\(2(p-1)\) 跳);没用 LL/LL128 | §2.1, §2.6 / §3.4 |
| 大消息 busbw 远低于峰值 | channel 数不足,打不满聚合带宽 | §3.2 |
| 跨机带宽塌到主机内存速度 | GPUDirect RDMA 没生效,走了主机中转 | §3.6, §3.8 |
| 一堆小梯度逐个 all-reduce,GPU 空转 | 没做 bucketing/fusion,\(\alpha\) 累积 + 无 overlap | §4.2 |
| overlap 没发生、通信串行 | 没设 CUDA_DEVICE_MAX_CONNECTIONS=1,通信被计算插队 |
§4.2 |
| 跨 rail all-to-all 拥塞、尾延迟高 | 未 rail-aware/PXN,流量都上 spine | §3.7 / 02 |
| 选错网卡 / 走了 frontend plane | NCCL_SOCKET_IFNAME/NCCL_IB_HCA 没指对 |
§3.8 / 02 |
| AllReduce 结果对但慢,busbw 卡在峰值一半 | 没用 in-network(SHARP/NVLS),受约 \(2n\) 的下界 | §5.2 |
5. 并行维度到网络层级的映射¶
前四节讲的都是与硬件无关的算法和实现。本节要把它们摁到 01/02 描述的物理拓扑(scale-up 域 + scale-out rail fabric)上,给出本章的主结论:哪种并行的 collective 该落到哪一层网络。
5.1 并行维度到网络层级的映射表¶
这张表把 大规模训练的并行策略 —— 总览 提到的五个并行维度,逐一摁到了网络层级上:
| 并行维度 | 主 collective | 流量特征(频率×大小×是否关键路径) | 该落到哪一层 | 拓扑技巧 |
|---|---|---|---|---|
| TP / SP | all-reduce / AG / RS(tp_sp) |
极高频 × 大 × 关键路径 | scale-up 域(NVLink) | NVLS 在 NVSwitch 内规约 |
| CP | ring P2P / all-to-all(cp) |
中频 × 大 × 关键路径 | scale-up 优先;溢出到 rail-local | Ulysses A2A 尽量机内 |
| EP(MoE) | all-to-all(ep) |
高频 × 大 × 关键路径,对跨机最敏感 | scale-up(NVL72 可全程);溢出走 rail | node-limited routing(下节)压跨机扇出 |
| DP / FSDP | all-reduce / RS+AG(dp) |
低频(每 step 1 次)× 大 × 可 overlap | scale-out(RDMA),可分层 | hierarchical AR + SHARP |
| PP | P2P send/recv(pp) |
低频(micro-batch 边界)× 小 × 可 overlap | scale-out(RDMA),最省心 | 跨 rack 也能忍 |
这张表的读法是从上往下、对网络的要求依次递减:TP 锁死在 scale-up,PP 则可以随便丢到跨机。这张表正是并行策略总览那张 TP→CP→PP→DP rank 排布图在网络层的依据——内层贴 NVLink、外层走 IB,并不是约定俗成的习惯,而是 §2 的 α-β 账本算出来的结果。
node-limited routing¶
EP 的 all-to-all 是上表里对跨机最敏感的一环。每个 token 要选出 top-k 个 expert,如果不加约束,很可能扇出到所有 node,跨机流量就会变成满负荷的 all-to-all。01 §2 的实测数字很说明问题:EP 从 8 涨到 64,dispatch 带宽从 153 掉到了大约 50 GB/s。
DeepSeek-V3 的解法叫 group-limited gating:把 E 个 expert 按 node 分组,强制每个 token 只能落到不超过 M 个组(大约等于不超过 M 个 node)。Megatron 里的实现是 group_limited_topk(moe_utils.py:L579,调用见 :767),语义和前反向细节见 01 · Router 与 Dispatch 前的 Preprocess。DeepEP 的 normal kernel 正是为了对齐这套 gating 设计而设计的(legacy.md:L9)。
group_topk(DeepSeek-V3 里取 4)本质上是在规定「每个 token 允许跨几个 node」——这是一个纯粹的网络拓扑参数,却出现在了 router 的算法里。它把 01 §2.1 两级转发里「跨机一跳」的对数,从 N 压到了 M,从而给 RDMA 流量设了个上限;同时也给 03 的 RC QP 数量设了上限(因为 QP 数大致等于通信对数)。算法和硬件在这个地方被同一个超参数拴在了一起。
5.2 in-network reduction:NVLS 与 SHARP¶
§2.5 给出了 all-reduce 的约 \(2n\) 物理下界——除非把规约本身下沉到交换机里去做。
NVLS(NVLink SHARP)在 NVSwitch 里做规约:在 scale-up 域内做 all-reduce 时,让 NVSwitch 直接在交换芯片里把多块 GPU 的数据加起来,而不是每块卡都要收发全量数据。它在 Device API 层面的形态,是 window 上的 multimem(ncclGetLsaMultimemPointer + multimem.ld_reduce,见 01 §3.3);在 host 侧对应的仍然是 NCCL_ALGO=NVLS。SHARP(Scalable Hierarchical Aggregation and Reduction Protocol)则是 IB 交换机上的 in-network reduction,规约动作发生在 spine/leaf 交换机内部。
in-network reduction 之所以能省,是因为传统的 all-reduce 需要数据在节点间搬两遍(reduce-scatter + all-gather,约 \(2n\),见 §2.2),而 SHARP 让交换机自己做加法树,数据上行到 switch 完成规约后再把结果下发,理论上能把跨机流量砍掉约一半,而且规约过程完全不占用 GPU 的 SM。对大规模的 DP all-reduce 而言,这个收益相当可观,代价是需要特定交换机硬件的支持,NCCL 通过 NCCL_ALGO=NVLS/CollNet 启用(见 §3.8)。可以说它是能够突破 §2.5 里约 \(2n\) 下界的少数手段之一,因为数据不再需要在普通链路上来回走两遍。
5.3 hierarchical collective¶
既然带宽本身是分层的(NVLink ≫ RDMA,见 01),那 collective 也应该做成分层的,而不是把所有节点一视同仁地拉进一个 ring。典型的 2-level(hierarchical)all-reduce 是这样的:
flowchart TB
subgraph N0["node 0 (NVLink 域)"]
a0["GPU0..7"] --> r0["① 机内 reduce-scatter\n(NVLink, 快)"]
end
subgraph N1["node 1 (NVLink 域)"]
a1["GPU0..7"] --> r1["① 机内 reduce-scatter"]
end
r0 --> x["② 跨机 all-reduce\n(RDMA, 仅传 1/8 的局部和)\n← rail-local: GPU_i 只和别 node 的 GPU_i 通信"]
r1 --> x
x --> y["③ 机内 all-gather\n(NVLink)"]
整个过程分三步:第一步机内(走 NVLink)先做 reduce-scatter,每张卡持有 \(1/8\) 的局部和;第二步只把这 \(1/8\) 的数据拿去做跨机的 all-reduce——而且第 i 张卡只和其他 node 的第 i 张卡通信,天然就是 rail-local、不需要上 spine;第三步再在机内做 all-gather 把结果散回去。
这样做的收益是:昂贵的跨机(scale-out 域)只需要搬运 \(1/8\) 的数据量,而且全程都是 rail-local 的。这可以看作是把 §2 的算法、§5.1 的映射表,以及 02 的 rail-local 思路,三者结合起来的一个工程产物。NCCL 的 tree 算法、SHARP 都是在这个框架下运作的。
AllToAll 的同构做法就是 01 §2.1 里的 asymmetric-domain 两级转发:机内 NVLink 先聚合,跨机 RDMA 只搬运一份聚合流量,对端再把它散开。hierarchical 对应的是 all-reduce,两级转发对应的是 all-to-all,两者其实是同一个思路——把细粒度的流量留在陡的那条 roof 上,跨机只搬粗粒度的数据。
5.4 推理的吞吐与延迟两套路径¶
训练之外,大规模推理对网络的需求可以拆成两副完全不同的面孔。DeepEP 因此提供了两套 kernel(legacy.md:L9、L11),这不是两个可选的优化开关,而是对应 α-β 模型里两个不同的 regime:
| normal kernel | low-latency kernel | |
|---|---|---|
| 目标 | 吞吐(打满 NVLink/RDMA) | 延迟(最小化每步 RTT) |
| 场景 | 训练 / 推理 prefill | 推理 decode |
| 机制 | asymmetric-domain 两级转发 + channel 流水(01 §2.1) |
纯 RDMA + IBGDA(03 §6.2),绕开重型 channel |
| 消息特征 | bandwidth-bound(大 batch) | latency-bound(每 rank 一两百 token,\(T \approx \alpha\)) |
| overlap | SM 占用可控(num_sms) |
hook-based,0 SM 占用 |
| 锚点 | legacy.md:L9、L17 |
legacy.md:L11、L28 |

图:DeepEP low-latency kernel——纯 RDMA + IBGDA,hook 把通信放后台、0 SM 占用,两个 micro-batch 的通信/计算交错。(DeepEP 官方图,本地镜像自 deepseek-ai/DeepEP
figures/low-latency.png)
prefill 阶段要处理一次性的大批 prompt token,计算密集、batch 大,通信模式接近训练的 forward,属于吃带宽的场景,走的是 normal 或者高吞吐 collective 的路线。decode 阶段则是自回归逐 token 生成,每步的 batch 极小,对延迟极其敏感,此时 EP 的 all-to-all 变成了小消息 latency-bound 的场景,必须靠 GPU 直发(IBGDA)来绕开为吞吐设计的那套 channel 流水。
low-latency kernel 的核心特性是「hook-based communication-computation overlapping method that does not occupy any SM resource」(legacy.md:L11),也就是所谓的 0-SM hook:RDMA 在后台跑,完全不占用任何一个 SM,算力可以全部留给 attention/MoE 计算——这可以看作全仓 overlap 主线在网络层面的一个极致案例(相比之下,pp 是「把通信藏进计算」,而这里是「通信根本不碰算力」)。NCCL 的 CE zero-CTA(§3.9)是同一条轴线上的另一端:它的 offload 目标是 Copy Engine 而不是 NIC doorbell,吃的是 NVLink 域内的大块 AllGather/A2A 场景。
P/D disaggregation:把两副面孔拆到不同机器。既然 prefill(吞吐型)和 decode(延迟型)对硬件/网络的诉求恰好相反,P/D 分离就把它们部署到不同的 GPU 池,中间通过网络传输 KV cache:
KV cache 的体量并不小(每层每 token 都有对应的 K/V),跨网传输这件事给 backend plane 带来了一类新的流量,需要和训练一样认真考虑带宽问题,实践中也常用 VL 隔离来处理(02 §5)。故障域也因此被拆开了:prefill 节点挂掉不会影响正在进行的 decode,反过来也一样(稳定性相关内容见 05)。
6. 全文小结¶
- 原语(§0–§1):7 个由「带规约? × 结果在一个还是所有 × 聚拢还是打散」组合而成;两条等价式 \(\mathrm{AllReduce} = \mathrm{Reduce} \circ \mathrm{Broadcast} = \mathrm{AllGather} \circ \mathrm{ReduceScatter}\)(第二条是 ring all-reduce 的根据);forward/backward 对偶表(AG↔RS、Bcast↔Reduce、AllReduce/AllToAll 自对偶)是 tp_sp 的 f/g、ep 的 dispatch/combine、FSDP 的 AG/RS 在原语层的统一来源。
- 算法与代价(§2):α-β 模型分 latency-bound(减跳数)/ bandwidth-bound(减搬运量);ring 搬约 \(2n\)(带宽优)、recursive doubling \(\log p\) 跳(延迟优)、double binary tree 兼顾;busbw 校正因子(AllReduce \(\approx 2\) 是物理下界)让你把实测和峰值直接比。
- NCCL 实现(§3):channel(并行打满、占 SM)→ transport(P2P/SHM/NET)→ protocol(Simple/LL/LL128,α 的来源)→ chunk-pipelining;跨机靠 GPUDirect/IBGDA/GIN 压 α、PXN/rail-aware 把 cross-rail 变 rail-local。再往下是 user buffer / symmetric window / CE zero-CTA / Device API(§3.9):分别砍 FIFO 拷贝、通信 SM、和 CPU 调度。
- 效率与优化(§4):诊断三步(algbw→busbw→比峰值);最大优化是 comm-compute overlap;量化通信砍字节;陷阱清单把原理倒过来用。
- 落到拓扑(§5):并行维度→网络层级映射表是主结论(TP 锁 scale-up、PP 随意跨机);node-limited routing 把「跨几个 node」写进 MoE router;in-network reduction(SHARP/NVLS)破约 \(2n\) 下界;hierarchical collective / 两级转发匹配带宽瀑布;推理把吞吐/延迟拆成 DeepEP normal vs low-latency(0-SM + IBGDA),P/D 分离把两副面孔拆到不同机器。
顺着这条线继续看下去:
- 用 torch API 调用这些原语 → 04 · torch.distributed:通信原语、process group、DeviceMesh
- symmetric window / LSA / CE 的地址模型 → 01 §3
- 跨机 WQE / IBGDA / GIN 对象模型 → 03 · RDMA / InfiniBand 底层
- 大规模下「跑得住」(失效/checkpoint/网络可靠性)→ 05 · 大规模稳定性
- 各并行维度(TP/CP/DP/PP/EP)怎么具体用 → 大规模训练的并行策略 —— 总览;DeepEP 实现层 → 06 · DeepEP:V1 (legacy/NVSHMEM) 与 V2 (elastic/NCCL Gin)
