Tensor Parallelism（TP）与 Sequence Parallelism（SP）¶

这一章要把 TP 和 SP 在 Transformer 里的每一处通信、每一个 autograd 边界，以及它们和显存、带宽之间的权衡讲清楚，并逐段对齐到 Megatron-LM 的真实代码。f/g 这两个算子会先给出定义，再一步步推导它们是怎么用起来的。

前置知识¶

熟悉 matmul 的基本运算；可先读 02 · 计算 op：matmul / einsum / reduction / gather-scatter / SDPA。
熟悉 Transformer block（Attention 加 MLP）里数据是怎么流动的。
清楚集合通信的语义（all-reduce / all-gather / reduce-scatter）；不熟悉可以先看集合通信：原语、算法、NCCL 实现与拓扑映射。

1. Activation 记号：`s`、`b`、`h` 与 sequence-first 布局¶

后面所有关于张量形状、显存和通信量的推导，都建立在一组固定的记号上，这里先一次性讲清楚。三个基本维度是：

记号	含义	在 Llama-70B 例子里（§6）
\(s\)	sequence length：一条样本的 token 数	`4096`
\(b\)	(micro) batch size：一个 microbatch 里并排的样本数	`1`
\(h\)	hidden size：每个 token 的特征维（\(= \mathrm{heads} \times \mathrm{head\_dim}\)）	`8192`

由 \(h\) 派生出的两个量会贯穿整个 MLP 和 attention 的切分讨论：一个是 \(4h\)（FFN 的中间维，SwiGLU 实际算的是 \(2 \times \mathrm{ffn\_hidden}\)），另一个是 \(a = \mathrm{heads}\) 和 \(d = \mathrm{head\_dim}\)（attention 按 head 切的时候用到的两个子维度，满足 \(h = a \cdot d\)）。

整个 Transformer 主干里流动的核心激活张量，形状始终是 \([s, b, h]\)，注意 \(s\) 排在 \(b\) 之前。这个顺序不是随手写的，而是 Megatron 一个刻意的设计（sequence-first layout，也就是 sbhd，对应 TransformerEngine 里的同名格式）。

sequence-first 与 batch-first 的边界¶

模型的输入和输出其实是 batch-first 的（input_ids 的形状是 \([b, s]\)，对外输出的 logits 也是 \([b, s, \mathrm{vocab}]\)），只有在进入 Transformer 主干的那一刻才会翻转成 sequence-first，主干跑完之后再翻回去：

embedding 算完之后立刻做一次 transpose(0,1)：language_model_embedding.py:L119–L120，源码注释里直接写明了目的——「Data format change to avoid explicit tranposes : [b s h] --> [s b h]」。
主干跑完、算 logits 之前再转回来一次：gpt_model.py:L764–L765「[s b h] => [b s h]」。

也就是说，所有 TP/SP 的通信都发生在 \([s, b, h]\) 这段内部表示上，后面第 3、4、6 节里写到的 \([s, b, h]\) 指的也都是这一段。

`s` 在前的设计：通信零转置¶

原因直接写在通信原语的实现里：SP 对 activation 做切分、聚合、规约，一律作用在 dim 0 上。

切给本 rank 的部分用 _split_along_first_dim（mappings.py:L56），核心操作是 input_[dim_offset : dim_offset + local].contiguous()（:75），沿着最外维取一段，恰好是一块连续的内存。
进入 TP 区时用 _gather_along_first_dim（mappings.py:L114）沿 dim 0 拼接聚合。
离开 TP 区时用 _reduce_scatter_along_first_dim（mappings.py:L155）做规约。

把 \(s\) 放在 dim 0，这些 split/all-gather/reduce-scatter 就都能沿着张量最外、且连续的维度进行，不需要任何 transpose 或者额外的拷贝；04 里讲到的 TP comm-overlap（userbuffers 按 sequence 维分块流水）同样依赖这个前提。反过来，如果用 batch-first 的 \([b, s, h]\)，按 \(s\)（此时是 dim 1）切就变成了 strided 访问，每次通信前都得先做一次转置，而这正是前面那句源码注释要「avoid」的开销。至于 \(b\)，它本来就不参与 TP/SP 的切分（属于 DP 维），放在中间反而最省事。

`s` 需被 TP 整除，以及序列不等长的处理¶

既然 SP 是沿 dim 0 把 \(s\) 均分到 TP 张卡上，代码里就写死了一条硬约束（mappings.py:L68–L70）：

assert dim_size % world_size == 0, \
    "First dimension of the tensor should be divisible by tensor parallel size"

这里的 dim_size 就是 \(s\)，world_size 是 TP size。所以开 SP 的时候，\(s\) 必须能被 TP 整除，否则 reduce-scatter/all-gather 会直接报错退出。

那如果一个 batch 里的序列本来长度就不一样，要怎么塞进 [s, b, h] 这个形状呢？一般有两条路可走：

pad 到同一长度（默认做法）：把一个 microbatch 内的 \(b\) 条序列都右 pad 到一个共同的长度 \(s\)，靠 attention mask 把 padding 位置屏蔽掉。开 SP 时再把这个 \(s\) 向上取整到 TP 的倍数即可。代价是 padding 部分也要参与计算，序列长度的方差越大，浪费就越多。
packed / thd 格式（变长不 pad）：把 \(b\) 条长度不同的序列首尾拼接成一条长度为 total_tokens 的序列，用 cu_seqlens（累积边界，形如 [0, 5, 7, 11]）记录每条序列的切点，再交给 flash/TE 的 varlen attention，靠这些边界信息阻断跨序列 attention。承载这些参数的结构是 PackedSeqParams（packed_seq_params.py:L10–L25，包含 qkv_format='thd'、cu_seqlens_*、max_seqlen_* 等字段），在 attention 内部会被一路透传下去（attention.py:L774 附近）。这种情况下「sequence 维」变成了 total_tokens，SP/CP 的整除约束也就改加在 pad 后的 total_tokens 上，具体由 cu_seqlens_q_padded 来对每条序列做对齐 padding。

记住这组记号，以及 sequence-first 布局的原因，后面讲到 f/g 把 all-reduce 拆成「沿 seq 维的 AG+RS」时就会很自然——它们拆的正是这个 dim 0。

2. column-parallel 与 row-parallel 的配合¶

TP 的核心想法，是把一个大的计算 \(Z = f(XA) \cdot B\) 切到多张卡上分别算，再用集合通信把结果拼回逻辑上正确的张量。Megatron 巧妙的地方在于，column-parallel 和 row-parallel 这两种切法刚好互补，把它们串联起来之后，整段计算只需要一次通信：

column-parallel:   A = [A_1, A_2]            (按列切权重)
                   Y = X·A = [X·A_1, X·A_2]   每卡算一段输出列，无需通信即得 Y_i
row-parallel:      B = [B_1; B_2]            (按行切权重)
                   Z = Y·B = Y_1·B_1 + Y_2·B_2  每卡算一部分和，all-reduce 求和得 Z

把它们级联起来（column → 非线性 → row），中间的非线性函数是 element-wise 的，可以直接在切开的状态下计算，于是整段就变成了：

Z = f( X·A )·B        # f = GELU/SwiGLU 等
切开后:  Y_i = f(X·A_i)         (本地, 无通信)
         Z   = Σ_i Y_i·B_i      (一次 all-reduce)

一个 MLP block、或者一个 attention block，forward 只需要一次 all-reduce，backward 也只需要一次 all-reduce。这正是 Megatron TP 论文（Shoeybi et al., 2019, arXiv:1909.08053）的核心结论。代价是激活在 TP 维上处于「完整复制」状态（每张卡都持有完整的 \([s, b, h]\)），这正是 SP 要解决的问题，见 03。

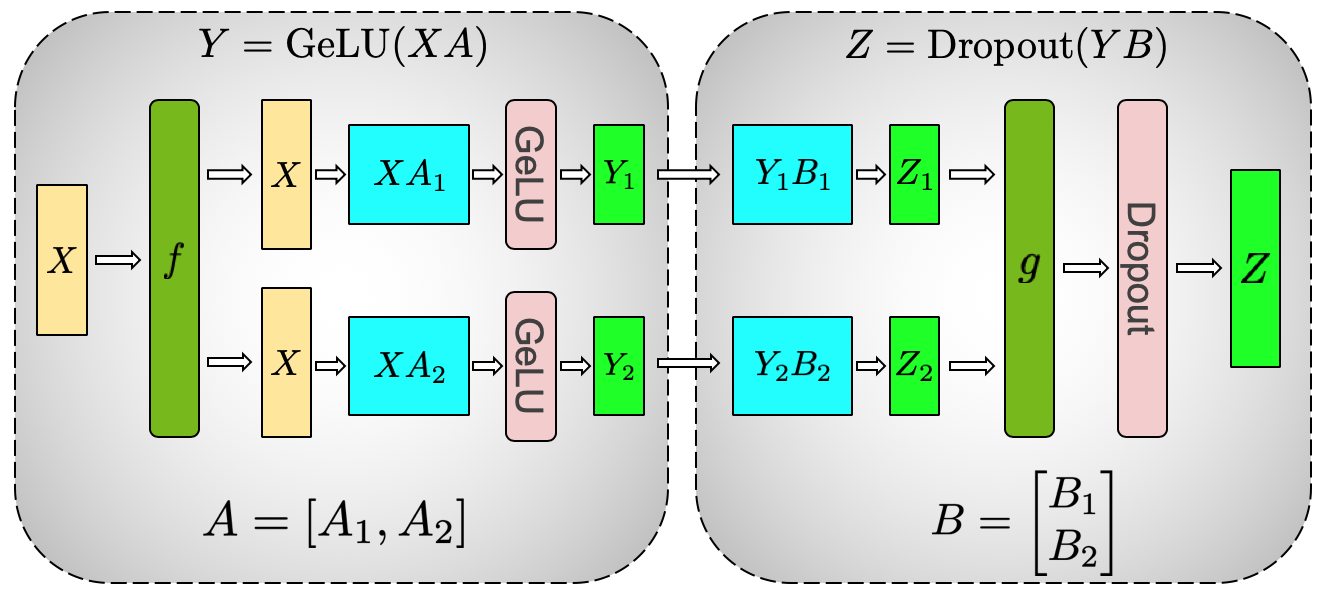

Megatron MLP column→row parallel with f/g operators

图：Megatron-LM MLP block 的 column→row 切分。fc1（\(A = \mathrm{GeLU}(XA)\)）按列切，激活天然切开、GeLU 本地算；fc2（\(B\)）按行切，输出是部分和，由 g 一次 all-reduce 求和。f/g 共轭：f forward identity / backward all-reduce，g forward all-reduce / backward identity。（Shoeybi et al. 2019, Fig 3a；arXiv:1909.08053）

`f` 和 `g`：一对共轭算子¶

Megatron 把通信抽象成两个 autograd 算子 f、g，它们的 forward 和 backward 互为对偶（定义在 mappings.py 里）：

算子	forward	backward	代码
`f` = `copy_to_tensor_model_parallel_region`	identity（复制）	all-reduce	`_CopyToModelParallelRegion` `mappings.py:L197`
`g` = `reduce_from_tensor_model_parallel_region`	all-reduce	identity	`_ReduceFromModelParallelRegion` `mappings.py:L217`

放进 MLP 里：

forward:    X --[f]--> X --(col GEMM)--> Y_i --(act)--> --(row GEMM)--> Z_i --[g, all-reduce]--> Z
backward:                                                                   <--[g, identity]--
            <--[f, all-reduce]-- dX                                  dZ_i <--

forward 进入 TP 区之前先经过 f（identity，不做任何事），离开 TP 区时经过 g（all-reduce，把各卡的部分和加起来）。
backward 时角色对调：g 变成 identity（梯度直接原样传下去），f 变成 all-reduce（把各卡对输入算出的梯度加起来）。

理解了 f/g 这套对偶关系，基本就理解了 TP 全部通信的规律：只要记住 forward 在哪里通信，backward 的通信位置就自动确定了，会出现在算子的另一端。03 讲 SP 的时候，会把 f/g 各自的 all-reduce 拆成 all-gather 加 reduce-scatter 两半，逻辑完全一致，只是把通信量重新分配了一下。

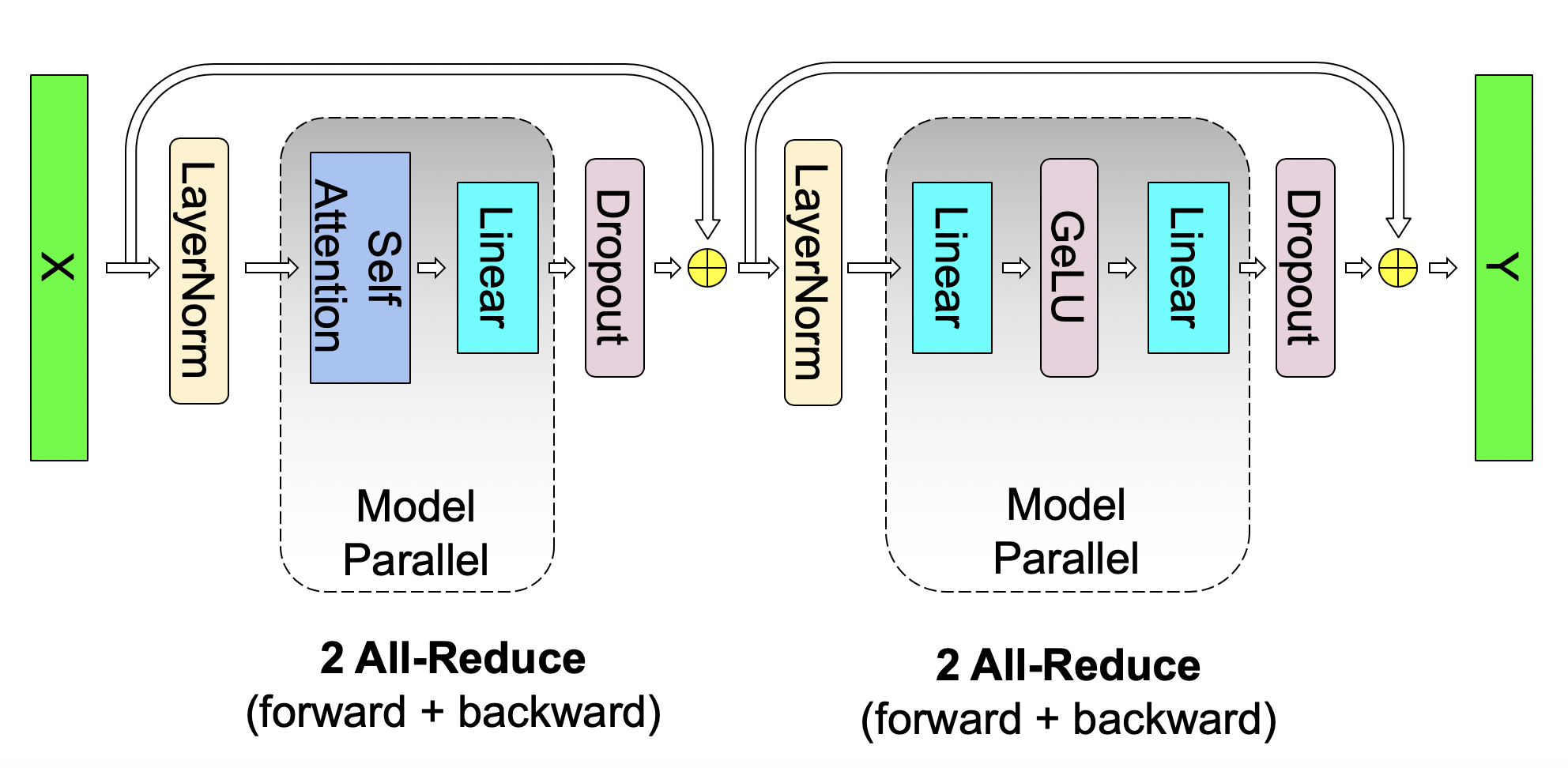

Communication operations in one transformer layer under TP

图：一个 TP transformer layer 的全部通信点 —— attention 与 MLP 各一个 f（进区）+ 一个 g（出区），forward 共 2 次 all-reduce（两个 g）、backward 共 2 次（两个 f）。这张图把「一层 = 2 次 all-reduce」这个结论清楚地呈现了出来。（Shoeybi et al. 2019, Fig 4；arXiv:1909.08053）

3. column 与 row 的切分选择¶

切法不是随意选的，背后有一条明确的规则：让一段 GEMM 链中间的张量始终保持「按 TP 维切开」的状态，只有在不得不做规约的时候才通信。

flowchart LR
    subgraph MLP
        X1["X [s,b,h]\n(TP 复制)"] -->|"col-parallel\nfc1: h→4h/TP"| H1["[s,b,4h/TP]\n(切开)"]
        H1 -->|"act (本地)"| H2["[s,b,4h/TP]\n(切开)"]
        H2 -->|"row-parallel\nfc2: 4h/TP→h"| Z1["部分和 [s,b,h]"]
        Z1 -->|"g: all-reduce"| Z["Z [s,b,h]"]
    end

fc1 用 column-parallel：输出维 \(4h\) 按 TP 切开，每张卡得到 \(4h/\mathrm{TP}\) 列，中间激活天然是切开的状态，GELU 可以直接本地算，不需要通信。
fc2 用 row-parallel：输入维 \(4h\) 按 TP 切（正好接上 fc1 输出的切分方式），得到的输出是部分和，需要一次 all-reduce 才能合并成完整结果。

attention 的道理是一样的（详见 02）：linear_qkv 是 column-parallel（按 head 切），linear_proj 是 row-parallel。「column 后面接 row」是 Megatron block 的通用骨架，保证了整段计算只需要一次规约。

代码对应： - MLP：linear_fc1 = ColumnParallelLinear（mlp.py:L216），linear_fc2 = RowParallelLinear（mlp.py:L236）。 - SelfAttention：linear_qkv（column，attention.py:L1406 附近算 linear_qkv_out_dim），linear_proj（row，attention.py:L394）。

4. TP 在并行体系里的位置¶

world = DP × CP × TP × PP   (× EP 在 MoE 里复用 DP×TP 的部分)

下面这张表梳理了 TP/SP/CP/PP/DP/EP 各自切什么、用什么通信原语、通信域是什么：

并行	切什么	通信原语	通信域
TP	单个权重矩阵的 hidden / head 维	all-reduce（或 SP 下的 AG+RS）	`tensor_model_parallel_group`
SP	在 TP 区外把 activation 按 sequence 维切	all-gather / reduce-scatter	复用 TP group
CP	attention 的 sequence 维（KV 跨卡）	ring / all-to-all	`context_parallel_group`（见 CP）
PP	层（深度维）	P2P send/recv	`pipeline_model_parallel_group`（见 PP）
DP	batch	all-reduce / RS+AG（ZeRO）	`data_parallel_group`（见 DP）
EP	expert	all-to-all	见 EP

这里有几个关键的耦合点，会贯穿后面的内容：

TP 与 SP 是绑定在一起的：SP 复用的就是 TP group，sequence_parallel=True 时会把 TP 的 all-reduce 拆成 AG（进区）加 RS（出区）。一个 token 的 hidden 在 TP 区内是按 hidden 维切开的，在 TP 区外则是按 seq 维切开的，两种切分方式通过 f/g 的变体来回切换。
TP group 通常放在最内层（也就是 NVLink/NVSwitch 域内，比如单机 8 卡），原因是 TP 通信量大、频率高，对带宽最敏感；而 PP/DP 则放在外层，走跨机的 IB 网络。group 的构造逻辑在 parallel_state.py 里，TP 用连续的 rank 排布，正是为了让它落在同一个 NVLink 域内。
MoE 里 TP 被复用成了 ETP（Expert TP）：expert 内部的 GEMM 也可以按 TP 切，dispatch 之后还要在 TP 维上 all-gather token。这更多是 dense 时代留下的兼容路径，生产级 MoE 更倾向于 ETP=1，具体原因见第 7 节，以及Expert Parallelism (EP) —— Infra 视角深入第 3 节。

5. forward/backward 通信对称表¶

和 MoE 一样，TP 的反向传播是前向的严格镜像。记住这张表会很有用，后面每一段内容都会回过头来对照它：

forward 算子	forward 通信	backward 通信	代码锚点
`f` (进 TP 区)	none	all-reduce (dX)	`mappings.py:L206–L214`
`g` (出 TP 区)	all-reduce	none	`mappings.py:L226–L233`
column GEMM (TP)	none	none（dgrad 本地）	`layers.py:L994`
row GEMM (TP)	在 `g` 里	在 `f` 里	`layers.py:L1308`
SP: `f` → AG	all-gather (seq)	reduce-scatter (seq)	`_GatherFromSequenceParallelRegion` `mappings.py:L296`
SP: `g` → RS	reduce-scatter (seq)	all-gather (seq)	`_ReduceScatterToSequenceParallelRegion` `mappings.py:L351`
vocab embedding	(RS if SP)	(AG)	`layers.py:L308–L319`
vocab-parallel CE	all-reduce(max), all-reduce(sum)	本地	`cross_entropy.py:L130–L150`

这里有一个核心的事实：TP 的 dgrad（对输入的梯度）的 all-reduce，和 wgrad（对权重的梯度）的计算，两者互不依赖，所以完全可以 overlap 起来。这正是 04 要讲的 async communication 的物理基础。Megatron 靠设置 CUDA_DEVICE_MAX_CONNECTIONS=1 强制让通信 kernel 排在计算 kernel 之前发射，从而真正把延迟藏起来。

6. 一组贯穿全文的数字（Llama-70B 量级）¶

H = 8192            hidden
4H = 28672          FFN 中间维（SwiGLU 实际是 2×ffn）
heads = 64, head_dim = 128
TP = 8              单机 8 卡 NVLink
s = 4096, b = 1     per-microbatch

由此可以推出几个量级（都是单层、bf16 精度下）：

激活复制开销（没开 SP 时）：进入 TP 区的 activation \([s, b, h]\) 大小是 4096×8192×2B ≈ 64 MB，而每张卡都要存一份完整副本，也就是说 TP 本身并不省 activation 的显存，它省的只是权重和算力。
SP 带来的收益：开了 SP 之后，这块 activation 按 seq 切成 \([s/\mathrm{TP}, b, h]\)，大小降到约 8 MB/卡；attention 和 MLP 之间的 LayerNorm 输入、dropout mask 等，都只按 \(1/\mathrm{TP}\) 存了一份，activation 显存也就随着 TP 线性下降。这是 SP 存在的唯一理由。
通信量：每层 forward 需要 1 次 \([s, b, h]\) 的 all-reduce（MLP）加 1 次（attention），合计约 2 × 64MB；开了 SP 之后这些通信被拆成 AG 加 RS，总字节数和 all-reduce 是一样的（因为 all-reduce 本质就等于 RS 加 AG），但拆开之后就能和 GEMM overlap 起来。

7. MoE 时代 TP 的式微¶

在 dense 时代，TP 是「单层权重装不下一张卡」问题的标准答案：把 \(h \to 4h\) 这种大 GEMM 按 hidden 维或 head 维切开，再用机内 NVLink 上的 all-reduce 把结果合并回来。MoE 把这块 dense FFN 换成了「很多个更小的 expert」，于是最值得切分的轴从 hidden 维变成了 expert 维，TP 的性价比也随之下降。生产级的 MoE（比如 DeepSeek-V3、Kimi 这一类）典型的配置是大规模 EP × DP(ZeRO) × PP，ETP=1。Megatron 仍然保留了 ETP 这个选项，但它更多是一条兼容路径，不是推荐的做法。

具体来说，有三方面的原因：

切分的对象变了。 TP 切的是「一张大权重矩阵的列/行」；EP 切的是「一堆独立的 expert」。细粒度 MoE 已经把每个 expert 的中间维切到了 M/m（见 02 · 细粒度 MoE：从 Mixtral 到 DeepSeekMoE），如果再套一层 ETP，相当于把已经偏小的 GEMM 再除以 ETP，tensor core 根本填不满。相比之下，EP 把不同的 expert 分别放到不同卡上，每个 expert 的 GEMM 保持完整不被切碎，更容易把硬件跑满。
要多付出一段关键路径上的通信。 当 ETP > 1 时，EP 的 all-to-all 把 token 送到 expert 所在的 rank 之后，还要再做一次 TP 维的 all-gather（因为权重被切开了，每个 TP rank 都需要完整的 hidden）；combine 那一侧则对称地要做一次 reduce-scatter。这相当于在 dispatch/combine 之上又叠了一段通信，而且正好卡在 GEMM 前后的关键路径上。ETP=1 直接把这段 AG/RS 省掉了。具体代码落点见 02 · Dispatch：permute、all-to-all、buffer 分配。
「装不下」这个问题，已经被别的维度接手了。 2019 年 Megatron-LM 用 TP，本质上是因为一层的权重加激活一张卡放不下。而现在的 MoE 训练栈里：expert 本身已经足够小（靠 EP 切开）、optimizer 走 ZeRO-1（见Data Parallelism（DP）、ZeRO 与 FSDP）、层数靠 PP 切、长序列靠 CP 切。TP 不再是解决显存问题时的第一选择。连带的，SP 存在的理由（也就是消化 TP 复制出来的那份 \([s, b, h]\)）也随之变弱了，TP=1 的时候，激活本来就不会被复制。

dense 一层:   [===== 大 GEMM =====] --all-reduce-->   用 TP 把大矩阵切开
MoE 一层:    expert_0 | expert_1 | … | expert_{E-1}   用 EP 把专家切开
             └完整 GEMM┘                              ETP=1，不再二次切 hidden

	Dense 时代（TP 主力）	MoE 时代（EP 主力）
切什么	单层 GEMM 的 hidden / head	一堆 expert
主通信	每层 2× all-reduce（attn + MLP）	dispatch / combine all-to-all
GEMM 形状	大矩阵被 TP 切小	小 expert 保持完整（`ETP=1`）
显存	TP 省权重，激活靠 SP	EP 省 expert 权重，optimizer 靠 ZeRO
典型配	`TP=8 × PP × DP`	`EP=64 × PP × DP`，`ETP=1`

TP 并没有完全消失，只是从「默认要切的轴」退成了「局部才用的轴」，具体还在用的地方有：

Attention：MLA / GQA 权重大约比 MoE FFN 小一个数量级，有的配置只给 attention 留很小的 TP，expert 侧 ETP=1。
Dense 模型 / 专家不够多的 MoE：没有足够 expert 可切时，TP 仍是机内扩卡的默认手段。
Serving：decode 阶段 EP 的 all-to-all 延迟更刺眼，部分推理栈仍用 TP 切 dense 或小 MoE。

这组文档怎么读¶

下面这张表列出了这组文档的分工，可以按顺序对着代码路径逐篇读下去：

文件	内容	对应代码
`README.md`（本文）	全景：`f`/`g` 共轭算子、column/row 切法、通信点、并行维度、和 SP/CP/MoE 的关系；MoE 时代 TP 为何逐渐被弃用	`layers.py`, `mappings.py`
01 · ColumnParallelLinear / RowParallelLinear 与核心 autograd	`ColumnParallelLinear` / `RowParallelLinear` 逐行；核心 autograd `LinearWithGradAccumulationAndAsyncCommunication`；async dgrad all-reduce、`gradient_accumulation_fusion`、`main_grad`	`layers.py:464-663, 778-1364`
02 · 整个 Transformer block 的切分方式	整个 attention + MLP block 怎么切成 col→row 两段、为什么这样切只需 1 次 all-reduce；vocab-parallel embedding 与 cross entropy；TP RNG tracker（dropout 一致性）	`attention.py`, `mlp.py`, `cross_entropy.py`, `random.py`
03 · Sequence Parallelism：AG/RS 替换 all-reduce	SP 的来由（activation 显存）、用 AG/RS 替换 all-reduce、TP+SP 合并数据流、`sp2hp`/`hp2sp` all-to-all	`mappings.py`, `layers.py` SP 分支
04 · TP/SP 的通信-计算 overlap 与工程优化	`CUDA_DEVICE_MAX_CONNECTIONS=1` 的玄机、async all-reduce/RS 与 wgrad overlap、`tp_comm_overlap`/userbuffers（ring / pipelined AG-GEMM、GEMM-RS）、FP8、与 DP overlap 的耦合	`layers.py` backward, `model_parallel_config.py:L184–L240`
`tp_sp_lab.ipynb`	纯 torch 手写 TP+SP 的两层 MLP 前反向，用 `torch.distributed`（gloo、本地多进程）真实跑通 all-reduce/AG/RS，并和单进程 reference 逐元素对齐，可在 Mac CPU 上跑	——

读的顺序建议是：先读本文，建立起对 f/g 这套通信抽象的理解；再看 01 把 linear layer 的实现看透；02 把它们拼成完整的 block；03 在此基础上叠加 SP；04 讲工程上怎么做 overlap 优化；最后做一遍 lab，亲手实现一次。

参考代码¶

参考代码（均为上游固定 commit，代码链接带 #Lx-Ly，对应 commit e03878b5f）：

layers.py —— ColumnParallelLinear / RowParallelLinear / 核心 autograd function
mappings.py —— f/g 通信原语（copy / all-reduce / scatter / gather / reduce-scatter / all-to-all）
cross_entropy.py —— vocab-parallel cross entropy
random.py —— TP 专用 RNG tracker
mlp.py / attention.py —— Transformer block 怎么切

了解了整体的框架和权衡之后，下一步是把 ColumnParallelLinear 和 RowParallelLinear 逐行拆开看，尤其是那个承载了 async 通信和 grad accumulation fusion 的核心 autograd function。这就是01 · ColumnParallelLinear / RowParallelLinear 与核心 autograd要讲的内容。
