NCCL Gin)¶

上一篇讲完了 grouped GEMM 怎么处理 dispatch 送来的 token。这一篇往回补一块：dispatch/combine 本身——那次把 token 从一个 rank 搬到另一个 rank 的 all-to-all——具体是怎么在 GPU 上跑起来的。EP 一章的 dispatch 篇已经介绍过 dispatch 要达成的目标 layout，以及 Megatron 原生路径和 DeepEP fused dispatch 这两条主线在 API 层面的样子；这里要做的是把 DeepEP 这个通信库的实现彻底打开，看看 channel、prefix matrix、IBGDA 这些概念具体指什么，以及本仓库所引版本（v1.2.1+，__version__ = '2.0.0'）里并存的 V1（legacy/NVSHMEM）和 V2（elastic/NCCL Gin）两套实现差在哪。

这个版本的 DeepEP 正好处在 V1 迈向 V2 的交界点：__init__.py:L88–L89 同时导出了 Buffer（V1）和 ElasticBuffer（V2），而 Megatron 目前用的还是 V1 的 Buffer（fused_a2a.py:L11）。下面先讲 V1 的机制，因为它更经典、也是当前的生产路径；讲完再看 V2 相对它做了哪些改动。

代码地图，方便对照：

DeepEP/
├── deep_ep/
│   ├── __init__.py                # export Buffer (V1) 和 ElasticBuffer (V2)
│   ├── buffers/
│   │   ├── legacy.py   (713 行)   # V1 Buffer：NVSHMEM 后端的 Python 封装
│   │   └── elastic.py  (928 行)   # V2 ElasticBuffer：NCCL Gin 后端
│   └── include/deep_ep/impls/     # V2 设备端 header-only kernel（JIT 编译）
│       ├── dispatch.cuh  combine.cuh
│       ├── hybrid_dispatch.cuh  hybrid_combine.cuh
│       ├── dispatch_deterministic_prologue.cuh
│       ├── combine_reduce_epilogue.cuh
│       └── engram_fetch.cuh  pp_send_recv.cuh ...
├── csrc/
│   ├── kernels/
│   │   ├── legacy/                # V1 kernels（预编译）
│   │   │   ├── intranode.cu  internode.cu  internode_ll.cu
│   │   │   └── layout.cu  ibgda_device.cuh  buffer.cuh
│   │   └── elastic/               # V2 kernels（JIT）
│   │       ├── dispatch.hpp  combine.hpp  engram.hpp  barrier.hpp
│   │   └── backend/
│   │       ├── nvshmem.cu         # V1 后端
│   │       └── nccl.cu            # V2 NCCL Gin 后端
│   ├── jit/                       # V2 的 JIT 编译框架（类似 DeepGEMM）
│   └── indexing/main.cu           # V2 索引/layout 计算

1. 两种工作模式：normal 和 low-latency¶

无论 V1 还是 V2，DeepEP 都区分两种工作模式，分别对应训练/prefill 和推理 decode 这两类完全不同的需求。

1.1 Normal 模式：面向吞吐¶

这是 EP 一章 dispatch 一篇里一直在用的模式，对应 dispatch/combine 这两个 API（legacy.py:L322 / :408）。它的设计目标很直接，就是把 NVLink/RDMA 的带宽打满：

用 channel 把 token 流切块并行搬运，一对 SM 跑一个 channel，Buffer.num_sms（默认 20）就是分给这套机制的 SM 预算。
接收端到底会收到多少 token 是运行时才知道的，所以有一次隐式的 CPU 等待（下面第 2 节会展开），这也意味着 normal 模式默认不兼容 CUDA graph，除非显式传 num_worst_tokens。
支持 FP8 dispatch 配 BF16 combine，跨机时还会走 NVLink 与 RDMA 的两级转发。

1.2 Low-latency 模式：面向延迟¶

对应 low_latency_dispatch / low_latency_combine（legacy.py:L553 / :624）。decode 阶段每个 rank 一次只有一两百个 token，吞吐早已不是问题，真正要命的是延迟，所以这套路径的实现思路完全不同：

纯粹依赖 IBGDA（GPU 直接发起 RDMA，不经 CPU 或 proxy，见 §2.4），绕开 normal 模式那一整套 channel 流水线。
输出是固定形状的 packed masked layout（legacy.py:L589–L599）：

packed_recv_x : [num_local_experts, num_max_dispatch_tokens_per_rank * num_ranks, hidden]
recv_count    : [num_local_experts]        # 每个 expert 实际收到的数量，即上一篇的 masked_m

因为槽位是固定最大值、不需要同步 token 数，这套输出天然兼容 CUDA graph，可以直接喂给上一篇讲的 m_grouped_*_masked。 - 更进一步，dispatch 支持 hook-based 接收（return_recv_hook=True，legacy.py:L584）：调用后立刻返回，只发起 RDMA 请求而不等数据真正到达，先返回一个 hook，等真正需要用数据时再调用 hook() 去等。这样 RDMA 请求在后台跑，完全不占用 SM，配合 attention/dispatch/MoE/combine 之间的双批次编排就能把通信彻底藏起来：

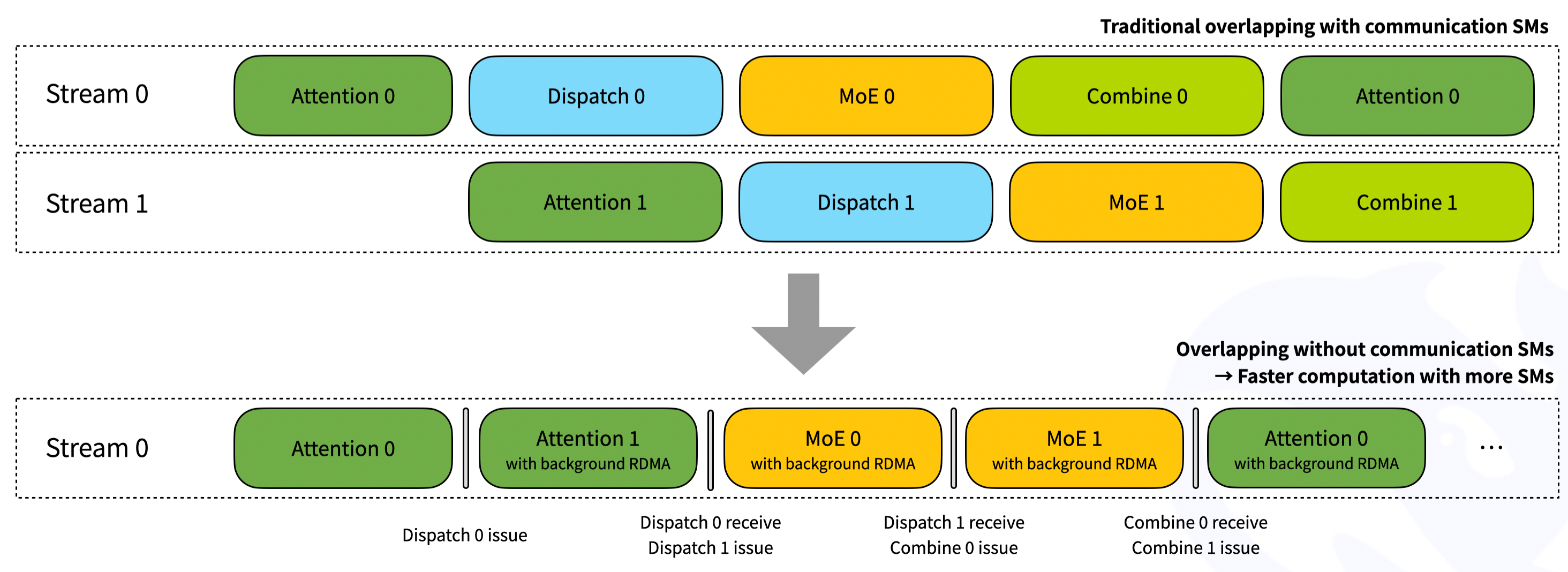

low-latency 的 hook-based double-batch overlap

图：low-latency 模式下，dispatch 只发起请求不等待，计算和下一批的通信因此可以重叠。（DeepEP 项目文档） - FP8 dispatch 支持 round_scale / use_ue8m0（legacy.py:L557），scale 按列主序排布以对齐 TMA。 - low-latency 模式只维护两个 buffer，同一时刻最多持有 2 个 LL kernel 的结果（legacy.py:L564）。

两种模式的对比可以归纳成一张图：

flowchart TB
    subgraph NM["normal（训练/prefill）"]
        direction TB
        a1["channel + SM 流水"] --> a2["NVLink↔RDMA 转发"] --> a3["CPU 等待接收 token 数"] --> a4["contiguous layout → m-grouped GEMM"]
    end
    subgraph LL["low-latency（decode）"]
        direction TB
        b1["纯 RDMA IBGDA，不占 SM"] --> b2["packed masked layout"] --> b3["hook：先发请求，后等数据"] --> b4["masked GEMM，兼容 CUDA graph"]
    end

切换 normal 和 low-latency 之间还有一个实现细节要注意：两者共用部分 buffer，切换前必须调用 clean_low_latency_buffer（legacy.py:L538），因为 low-latency 模式要求相关 buffer 处于零初始化状态。

2. 接收端怎么知道数据落在哪里：notify_dispatch、channel、prefix matrix¶

EP 一章那篇提到过，dispatch 在 Python 层面像是一步到位，但内部其实是两个 kernel 加一次 CPU 握手。这一节把这一步拆开看。下面对齐的是 legacy.py 的 intranode 路径（legacy.py:L384–L405），也就是 V1 在单机内的实现。

2.1 notify_dispatch：在搬数据之前先把账算清楚¶

get_dispatch_layout 在每个 rank 上算出的 num_tokens_per_rank / num_tokens_per_expert，都只是发送侧的局部视角——我要发给谁多少。但接收端要预先分配好 recv_x 这块显存，必须先知道一件全局的事：我总共会从所有 rank 收到多少 token，其中每个本地 expert 各收到多少。这是一次跨 rank 的归约，DeepEP 用一个独立的小 kernel notify_dispatch 来完成（intranode.cu:L26–L127），host 侧的编排逻辑在 buffer.hpp:L540–L600。

这个 kernel 本质上是对一个 [num_ranks, num_ranks] 的小计数矩阵做一次 all-to-all，全程不涉及真正的 token 数据，大致分两步：先让每个 rank 把要发给 rank j 多少这个数字，通过 NVLink P2P 写进 rank j 自己的 buffer，等所有 rank 都写完之后，再在本地沿着源 rank 这一维做一次前缀和——这个前缀和就是下一节要用到的 rank_prefix_matrix。与此同时，每个 local expert 的接收总数也会被算出来并向上对齐到 expert_alignment，写进一块 host-mapped pinned 内存（cudaHostAllocMapped，buffer.hpp:L153–L161）。

CPU 侧的做法是先把这块内存里的计数器置成 -1，启动 notify_dispatch 之后就原地自旋轮询，直到看到所有计数器都变成非负值（带 LEGACY_NUM_CPU_TIMEOUT_SECS 超时保护）。只有拿到这个数字，CPU 才能用 torch.empty 分配出正确大小的 recv_x，然后才能启动真正搬运 token 的 dispatch kernel。这一步正是 EP 一章提到的「绕不开的 CPU 等待」的真正来源：host 端的控制流（要分配多大的 buffer）依赖一个只有 GPU 跑完归约才能知道的数字，CPU 没有别的办法，只能停下来等。这也是 normal 模式默认不兼容 CUDA graph 的根本原因；num_worst_tokens 模式（buffer.hpp:L571–L577）跳过这次等待，直接按最坏情况预先分配显存，换来的是可以入图，但目前只有单机内（intranode）支持。

跨机时这次归约要做两级：先在 RDMA-rank 粒度归约一次，再在 NVLink-rank 粒度归约一次，对应第 3 节要讲的两级转发，也是 get_dispatch_layout 要额外返回 num_tokens_per_rdma_rank 的原因。

2.2 Channel：少量 SM 如何喂饱一整条链路的带宽¶

DeepEP 不是用一次大的 memcpy 去搬所有 token，而是把整条 token 流切成若干个 channel 并行搬运。看真正搬数据的那个 kernel（intranode.cu:L211–L546，kNumThreads=768）是怎么切的：一对 SM block 构成一个 channel，偶数号 block 当发送方、奇数号当接收方（num_channels = num_sms / 2，intranode.cu:L239–L247），Buffer.num_sms 就是这套机制能用的 SM 总预算；block 内部再按目标/源 rank 把线程分组，每组 warp 只负责一个 rank 的搬运；不同 channel 之间按 token 区间分工（get_channel_task_range，intranode.cu:L330），各自扫描自己那一段。

发送方和接收方之间是一条 ring-buffer 流水（channel 的数据 buffer 物理上落在接收方一侧，发送方通过 NVLink P2P 写进去）：发送方抢一个槽位就把数据写过去，槽位满了就自旋等接收方腾出空间；接收方轮询到新数据就用 TMA 拷进最终的 recv_x，然后释放槽位告诉发送方可以复用。head 和 tail 这对游标就存放在接收方一侧的 NVLink buffer 里（intranode.cu:L271–L274）。这条流水让算地址、发数据和收数据、落位置这两件事重叠起来，于是少量的 SM 对就足以把 NVLink 带宽喂满——这正是第 4 节要对比 V2 时的关键参照点：V2 把 channel 的粒度从一对 SM 进一步细化到一个 warp，省 SM 的秘密很大一部分就在这里。

channel 数、chunk 大小、warp 配置这些调优参数在 V1 里是按 EP size 查表得到的，集中在 Config（legacy.py:L245，如 Config(num_sms, 32, 288, 8, 128)）里；V2 则改成了按带宽模型解析计算（§4.6）。

2.3 Prefix matrix：通信前就准备好的地址簿¶

有了 §2.1 里 notify_dispatch 算出的 rank_prefix_matrix 和 channel_prefix_matrix，接收端的 GPU kernel 就能在完全不依赖 CPU 协调的情况下，把乱序到达的 token 精确地写到按 expert 连续排列的目标位置。直观地说，rank_prefix_matrix[i][j] 记录的是发往 rank j 的 token 里、来自 rank 编号不超过 i 的累计数量，接收方用它定位来自某个源 rank 的这一段数据在 recv_x 里从哪个偏移开始（intranode.cu:L425）；channel_prefix_matrix 把这个偏移再细化到 channel 粒度。两者相加，就是「来自源 rank r、channel c 的第 k 个 token」应该落在 recv_x 里的确切位置——接收端拿到这个地址后直接写入（total_offset = rank_offset + channel_start_offset，intranode.cu:L436–L440），不需要任何二次排序或 CPU 参与。

这些矩阵连同其他一些逆变换信息会被打包进 dispatch 返回的 handle 里（intranode，legacy.py:L401）：

handle = (rank_prefix_matrix,        # [num_ranks, num_ranks] 每对 rank 间的 token 前缀和
          channel_prefix_matrix,     # [num_ranks, num_channels] 发送侧 channel 前缀和
          recv_channel_prefix_matrix,# 接收侧 channel 前缀和
          recv_src_idx,              # [num_recv_tokens] 每个收到的 token 的源下标
          is_token_in_rank,          # [T, num_ranks] 复用自 layout
          send_head)                 # 发送进度 head 指针

其中 send_head[token, rank] 记录每个发出的 token 落在 channel ring 的哪个槽位（intranode.cu:L358–L360），recv_src_idx 记录每个收到的 token 来自哪里。combine 阶段要把结果送回原处，用的正是同一份地址簿，按这两个字段反着走一遍。

跨机场景下还会多出一层 RDMA 前缀矩阵——rdma_channel_prefix_matrix / gbl_channel_prefix_matrix 以及两段各自的 ring 进度 send_rdma_head / send_nvl_head（legacy.py:L479–L495），对应两级转发中 RDMA 段和 NVLink 段各自的地址计算，下一节会具体展开。

2.4 IBGDA：GPU 直发 RDMA，不经过 CPU¶

V1 的 internode 与 low-latency 路径都依赖 IBGDA（InfiniBand GPUDirect Async）：GPU 上的 kernel 直接向网卡 QP 写 work request，不经过 CPU proxy。Buffer.__init__（legacy.py:L105–L126）中的一系列 NVSHMEM_* 环境变量就是用来开启 IBGDA、设置 QP 数（NVSHMEM_IBGDA_NUM_RC_PER_PE = num_qps_per_rank）、QP depth 等参数的。low-latency 模式要求 num_qps_per_rank == num_local_experts（legacy.md:L254），即每个 local expert 独占一条 QP，以最大化并发。

这也提示了 V1 的整套机制建立在 NVSHMEM 之上：symmetric memory、IBGDA、unique-id 初始化（legacy.py:L103–L135）。NVSHMEM 是一个重量级依赖，初始化复杂，SM 占用偏高——这是 V2 要换掉它的直接动机，第 4 节会展开。

3. 跨机转发：NVLink 和 RDMA 的两级接力，以及两种模式的不同取舍¶

跨机通信时，DeepEP 走的是 internode_dispatch（legacy.py:L458）。这里有一个不对称的现实需要面对：机内 8 卡之间的 NVLink 带宽有数百 GB/s，跨机的 RDMA 每张 NIC 却只有大约 50 GB/s，还要走 rail fabric。这个拓扑上的原因在 scale-up 域、scale-out 拓扑和集合通信里有更完整的讨论；这里只关心 dispatch kernel 在实现层怎么应对这个不对称，以及 normal 和 low-latency 两种模式在这件事上走了完全不同的路。

地址上，DeepEP 把 global rank 分解成 rdma_rank * 8 + nvl_rank（internode.cu:L128，LEGACY_NUM_MAX_NVL_PEERS = 8），rdma_rank 对应节点序号、nvl_rank 对应节点内的 GPU 序号。后面所有转发逻辑都建立在这个二级分解之上。

3.1 normal 模式：五种 warp 角色接力完成两级转发¶

normal 模式的 internode dispatch kernel 把整个 grid 按 SM 编号分成五种角色（internode.cu:L487，is_forwarder = sm_id % 2 == 0 决定本 SM 承担哪一档）：奇数号 SM 分别当 RDMA 发送方（kRDMASender）和发送协调者（kRDMASenderCoordinator），负责把本地 token 经 RDMA 发往远端节点；偶数号 SM 当「接收 RDMA 并转发 NVLink」的角色（kRDMAAndNVLForwarder）和转发协调者（kForwarderCoordinator），在远端节点上把刚收到的数据经 NVLink 转发出去；剩下的奇数号 SM 当 NVLink 接收方（kNVLReceivers），在本节点内收数据并落进 recv_x。一个 token 到达远端 expert 的完整路径就是这三档角色的接力，中间用 ring buffer 解耦，两级之间可以重叠进行。

这套设计能省 RDMA 带宽，关键在两点。第一，RDMA 的落点被限定为同号卡（rail-aligned）：源卡 (A, k) 发起的 RDMA 永远打到目标节点上 nvl_rank 同样是 k 的那张卡——normal 模式下 translate_dst_rdma_rank(dst_rdma_rank, nvl_rank) 直接返回 dst_rdma_rank（internode.cu:L88–L89）。NVSHMEM 的 RDMA team 本来就建在同号卡之间，这一跳天然落在同一条 rail 上，不需要经过更上层的 spine。第二，同一批要发往同一个远端节点的 token，无论节点内有几张卡的 expert 会命中它，RDMA 只发一份到入口卡；每个 token 自带一个 SourceMeta（internode.cu:L23–L38），其中的 is_token_in_nvl_rank_bits 是一个 8 位掩码，标出目标节点内哪些卡需要它，负责转发的 warp 读到这个掩码后，再经 NVLink 把 token 扇出给所有命中的卡。这样一来，真正昂贵的 RDMA 跳数只和节点对数有关，和 token 数、expert 数无关；配合 router 侧的 node-limited routing（01 · Router 与 Dispatch 前的 Preprocess 第 1.3 节把每个 token 的跨节点数量封顶），每个 token 至多产生固定几跳 RDMA。

这也解释了 §2.1 里提到的跨机要做两级归约：rdma_channel_prefix_matrix / gbl_channel_prefix_matrix 对应 RDMA 段的落位前缀，send_rdma_head / send_nvl_head 是两段各自的 ring 进度，分别服务于上面三档角色里的第一档和后两档（forwarder 用它们定位，internode.cu:L849–L876）。

3.2 low-latency 模式：干脆去掉转发这一层¶

decode 用的 low_latency_dispatch（internode_ll.cu）直接砍掉了 NVLink 转发这一级。对每一个 token 和它命中的 expert，都直接算出目标卡的全局 rank dst_rank = dst_expert_idx / num_local_experts，一次 IBGDA RDMA 直接打过去（internode_ll.cu:L254–L266），不管目标节点内是否有多张卡的 expert 命中同一个 token——如果有，就重复发送多份。同一个 translate_dst_rdma_rank 在 low-latency 模式下返回的是 flat 的全局 rank dst_rdma_rank * 8 + nvl_rank（internode.cu:L89），即「目标是哪张卡就直接发给哪张卡」，不存在「先发同号卡再经 NVLink 散开」这一层。

为什么放弃两级转发带来的去重收益？因为 decode 阶段每个 rank 只有一两百个 token，RDMA 带宽本来就绰绰有余，真正的瓶颈是延迟。多一级转发意味着多一跳 NVLink、多一轮 ring-buffer 握手、还要多等一次 RDMA 元数据，这些都会直接推高延迟。low-latency 模式宁可在极少数情况下重复发送，也要换来每条消息单跳、延迟可预测这个更重要的目标，再叠加 §1.2 讲的 hook 机制把这一跳彻底藏到后台。

两种模式的差异可以归纳成一张表：

	normal（训练/prefill）	low-latency（decode）
转发级数	两级：RDMA（同号卡）→ NVLink（节点内扇出）	一级：直接 RDMA 到目标全局 rank
RDMA 跳数	与节点对数相关（节点级去重）	与 token×命中 expert 数相关（不去重）
`translate_dst_rdma_rank`	返回 `dst_rdma_rank`（rail-aligned）	返回 `dst_rdma_rank*8+nvl_rank`（flat）
优化目标	吞吐：节省 RDMA 带宽	延迟：单跳、不占 SM
角色分工	五种（发送/转发/接收等）	无转发角色，纯 IBGDA 直发

4. 从 V1 到 V2：一次相当彻底的重构¶

V2 在项目里被描述为「a complete refactoring of Expert Parallelism」（README News）。逐项对照来看，变化集中在几个方向（信息来源：README.md、legacy.md 与代码结构）：

维度	V1（legacy）	V2（elastic）
通信后端	NVSHMEM（`nvshmem.cu`）	NCCL 新增的 Gin backend（`nccl.cu`），header-only，可以直接复用已有的 NCCL communicator
编译方式	预编译的 `.cu` 文件（`legacy/`）	完全 JIT（`jit/`），运行时按实际配置编译
API	`Buffer` + 独立的 low-latency 接口	统一的 `ElasticBuffer`，吞吐和延迟两种场景共用一套接口
SM 占用	类似 V3 规模的训练需要约 24 个 SM	4~6 个 SM 即可达到同等或更好性能（见 §4.6）
EP 规模	实测到 EP 64~160（config 表 `legacy.py:L259`）	可以扩展到 EP 2048
SM/QP 数量	需要预先跑测试、手动调参选配置	按带宽模型直接解析计算（`get_theoretical_num_sms`，`elastic.py:L582`），无需调参（见 §4.6）
GEMM layout	normal=contiguous、low-latency=masked，分开	新的统一 GEMM layout
buffer	较省（用 queue，`legacy.md:L310` 提到 queue 的复杂性与死锁风险）	更大（README Notes：buffer size 比 V1 大）
RDMA low-latency 0-SM	支持	不再支持（README Notes）
额外能力	EP only	0-SM Engram(RDMA) / 0-SM PP / 0-SM CP，hybrid 与 direct 模式

4.1 从 NVSHMEM 换到 NCCL Gin¶

V1 最大的依赖是 NVSHMEM——一整套独立的 symmetric heap、IBGDA 支持和 unique-id 初始化流程，和框架本身已经建立好的 NCCL communicator 是两套完全独立的东西，初始化复杂，IBGDA 的每个 SM 还要额外承担 QP 和 proxy 的簿记开销。V2 换成了 NCCL 新增的 Gin backend（README 的 Acknowledgement 中鸣谢了 NCCL 团队；NVSHMEM heap 与 NCCL window 的区别、GIN 的 GDAKI/Proxy 后端见 01 · scale-up 域：NVLink / NVSwitch 与 NVL72 rack-scale 超节点与 03 · RDMA / InfiniBand 底层：从 verbs 到 GPU 直发），好处首先是它是 header-only、非常轻量，发起 NVLink/RDMA 请求的设备端路径更薄，这正是后面能用更少 SM 的原因之一；其次它可以直接复用框架已经建立好的 NCCL communicator（get_nccl_comm_handle(group)，elastic.py:L172），不必再单独拉起一套 NVSHMEM，buffer 的注册也走 NCCL 自己的 ncclCommWindowRegister 接口（§4.5 的混合虚拟地址段也因此可以直接用于 RDMA）。设置 EP_DISABLE_GIN 可以回退到非 Gin 路径（见 README 的环境变量说明）。

4.2 完全 JIT 编译¶

V2 把 kernel 全部做成 header-only 的形式（impls/），运行时按实际 shape、架构和配置现场编译（jit/，环境变量 EP_JIT_*，缓存目录 $HOME/.deep_ep），思路和 DeepGEMM 完全一致：安装阶段不需要编译任何 CUDA 代码，运行阶段才编出针对当前配置的最优 kernel。这一点和下面要讲的解析计算 SM/QP 数量是配套的——既然这些参数是按当前 EP 拓扑现算出来的，kernel 也就应该按这些参数现编，而不是像 V1 那样用一份预编译的 kernel（legacy/ 在 setup 阶段由 nvcc 编译）去应付所有可能的配置。

4.3 统一的 ElasticBuffer，以及它怎么处理那次绕不开的等待¶

V2 把 dispatch 和 combine 都收进一个 ElasticBuffer 对象里（elastic.py:708 / 868），对称性依然成立：dispatch 的反向调用 combine，combine 的反向调用 dispatch，和 V1 完全一致。它内部的 EPHandle（elastic.py:L24）取代了 V1 那个不透明的 tuple，字段更清晰：

class EPHandle:
    topk_idx                              # 路由，combine 复用
    num_recv_tokens_per_expert_list       # 每 expert 收到数 (CPU)，给 grouped GEMM
    psum_num_recv_tokens_per_expert        # 对齐 padding 后的前缀和（= GEMM 段 offset）
    token_metadata_at_forward, channel_linked_list   # hybrid 模式的转发元数据

其中 psum_num_recv_tokens_per_expert（elastic.py:L41）本质上就是把 V1 那套 prefix matrix 显式化成每个 expert 段在输出 buffer 里的起始偏移——§2.1 中 V1 由 notify_dispatch 跨 rank 归约得到的前缀和，在 V2 中就是这个字段——直接对应上一篇讲的 grouped GEMM contiguous layout 的分段边界。

关于 §2.1 那次 CPU 等待，V2 给了一个更灵活的处理方式：dispatch 多了一个 do_cpu_sync 开关（elastic.py:L723、L761；C++ 侧 buffer.hpp:L986–L1032 仍是一段 host 上的 while 轮询，与 V1 同构），要点在于它可以被显式关闭。首次调用（比如训练或 prefill 阶段）照常等待真实的接收计数；但 decode 阶段的路由通常和上一步高度相似，于是可以把上一次的 EPHandle 作为参数传回去（elastic.py:L786–L793），让 V2 直接复用其中缓存的接收计数，强制 do_cpu_sync=False，这样整个 dispatch/combine 就可以被 CUDA graph 捕获。这个思路本质上和 V1 用两套完全不同的 kernel（normal 有等待、low-latency 没有）是同一个动机的不同实现方式——V2 用一个统一的接口加一个可以关闭的开关来解决，不再需要维护两套逻辑；EP 一章讲的 V1 num_worst_tokens 是出于同一动机的更粗略做法。

4.4 hybrid 模式：更适合大规模跨节点部署¶

V2 的 ElasticBuffer 还提供了 allow_hybrid_mode 选项（elastic.py:L135）。direct 模式下每个 GPU 直接和所有 peer 通信，QP 数量随节点数增长，适合较小的单机内（scale-up）场景；hybrid 模式下多节点场景改用转发聚合流量（token_metadata_at_forward / channel_linked_list，elastic.py:L51–L52），思路上和 V1 的两级转发接近但更通用，并鼓励每个 channel 使用一条独立 QP（elastic.py:L702–L703），更适合大规模跨节点（scale-out）的 EP 部署。

Megatron 的 HybridEPDispatch（fused_a2a.py:L353，dispatch_with_permute）对应 DeepEP 的 hybrid-ep 实验分支，它把 permute 也融合进 dispatch，比 V1 的 FusedDispatch 再少一次显存往返。这是 Megatron 侧对接 V2/hybrid 的过渡形态。

4.5 elastic buffer：一段横跨 GPU 显存和主机内存的虚拟地址¶

V2 名字里的 elastic 不是营销词。它的通信 buffer 是一段连续的虚拟地址，底层物理页一部分落在 GPU 显存上，一部分落在主机（NUMA 本地）内存上——实现上不走常规的 cudaMalloc，而是直接调用 CUDA 的虚拟内存管理（VMM）接口自己拼出这段地址空间。参见 ElasticSymmetricMemory（symmetric.hpp:L145–L186）：

// 内存布局：[GPU VRAM (前) | CPU RAM / NUMA-local (后)]，一段连续 VA
cuMemAddressReserve(&addr, gpu_bytes + cpu_bytes, 2MB对齐);   // 1) 预留整段虚拟地址

cuMemCreate(&gpu_handle, gpu_bytes, prop=DEVICE);            // 2) 在显存上建物理块
cuMemMap(addr,            gpu_bytes, gpu_handle);            //    映射到 VA 前半段
set_access(addr, gpu_bytes, device_idx);                     //    GPU 可读写

cuMemCreate(&cpu_handle, cpu_bytes, prop=HOST_NUMA[numa_id]); // 3) 在 host NUMA 节点上建物理块
cuMemMap(addr + gpu_bytes, cpu_bytes, cpu_handle);          //    映射到 VA 后半段
set_access(addr + gpu_bytes, cpu_bytes, device_idx, numa_id);//    GPU 和该 NUMA 节点都可读写

这样做的好处是，kernel 里访问这块 buffer 就是普通的指针加法：ptr[i] 落在前半段读的是显存，落在后半段则透明地经过芯片间互联去读主机内存——地址空间不变，kernel 代码也不用区分。两段物理内存挂在同一个 VA range 上，prop 的 location.type 一段是 CU_MEM_LOCATION_TYPE_DEVICE，另一段是 CU_MEM_LOCATION_TYPE_HOST_NUMA（NUMA id 取自该 GPU 的 CU_DEVICE_ATTRIBUTE_HOST_NUMA_ID，symmetric.hpp:L30）。cuMemSetAccess 为两段都开启了「GPU 与 host NUMA 节点」双向读写（symmetric.hpp:L90–L111），并要求 gpuDirectRDMACapable（symmetric.hpp:L60），这样整段 VA 都可以被 ncclCommWindowRegister 注册，NCCL Gin 可以直接从这段混合内存发起 RDMA，无需先拷回显存。

多进程、多 rank 的共享由另一个类 HybridElasticSymmetricMemory 实现（布局为 [GPU VRAM | CPU rank0 | CPU rank1 | … | CPU rank(N-1)]）：每个 rank 在自己的 NUMA 节点上创建 CPU 段，并导出一个 POSIX file-descriptor handle（create_cpu_handle 返回 (pid, fd)，symmetric.hpp:L658–L660；Python 侧通过 _C.create_cpu_handle 与 dist.all_gather_object 交换，elastic.py:L208–L213），随后每个 rank 把所有 peer 的 fd import 进来，依次映射到 GPU 段之后。这样任意 rank 的 kernel 都能用一个 VA 直接寻址任意 peer 的主机内存。

这意味着 buffer 的容量可以超过显存本身，溢出的部分自动落到主机内存上。这个机制目前主要支撑几个仍在推进中的能力：

Engram（0-SM 的远程 KV cache，engram.hpp / engram_fetch.cuh）：把 KV cache 放在更便宜的主机内存上，按需通过 RDMA 取回；get_engram_storage_size_hint 直接返回 (num_gpu_bytes, num_cpu_bytes) 两个值（elastic.py:L280–L306）。
自动处理不均衡的 EP：当热点 expert 的 token 超出显存容量时，可以让 buffer 扩展到主机内存，而不是直接 OOM。

当前默认路径仍然是纯 GPU 的 GPUSymmetricMemory（ncclMemAlloc，symmetric.hpp:L124–L140）；elastic / hybrid 路径需要通过 num_cpu_bytes > 0 加 allow_hybrid_mode 显式开启（elastic.py:L210），项目文档里也标注这是实验特性——但这套用 VMM 拼一段跨 GPU/CPU 的连续虚拟地址的机制本身已经完整落地。

4.6 为什么 V2 能用更少的 SM 跑出更好的性能¶

这是 V2 最反直觉的一点（V3 规模训练的 SM 占用从 24 降到 4~6），也值得单独说清楚。答案分两层：先看 dispatch/combine 这类 kernel 里 SM 到底在干什么，再看 V2 如何把「该用多少 SM」从经验调参变成解析计算。

第一层，这些 kernel 里的 SM 更像 DMA 泵，而不是算力来源。dispatch/combine 没有任何矩阵乘法，warp 做的全部工作就是把 token 从 HBM 读出来、写进通信 buffer 或发起 NVLink/RDMA 请求，接收端再把数据从通信 buffer 拷到目标位置。真正的吞吐天花板是网络链路带宽（机内 NVLink 有 700 GB/s 以上，跨机每张 NIC 的 RDMA 却只有 50 到 90 GB/s），而不是 SM 的数量。所以「需要多少 SM」这个问题的本质，是要让这些 SM 的 HBM 读写带宽刚好喂饱那条真正受限的链路。多给的 SM 纯粹是浪费，更糟的是它们本可以留给和通信重叠执行的 grouped GEMM。

第二层，V2 把这件事从拍脑袋变成了解析计算，即 get_theoretical_num_sms（elastic.py:L582–L687）：先把每个 token 在 HBM 上的读写流量、以及实际会经过 NVLink 或 RDMA 的流量分别归一化，找出哪条链路是真正的瓶颈，再算出喂饱这条瓶颈链路所需的 HBM 读、写带宽各自需要多少个 SM，取两者的较大值，加上一点余量。下面是精简后的逻辑：

# 把每个 token 的 HBM 读/写、NVLink/RDMA 流量都归一化成「份」
sm_read  += 1 / num_expected_topk          # 读 token
sm_write += num_nvlink_ranks / num_ranks   # 写 send buffer / 发 NVLink
nvlink_traffic += ...                       # 实际过 NVLink 的份额（去掉 local bypass）
rdma_traffic   += (num_ranks - num_nvlink_ranks) / num_ranks

# 找到 bounded 的那条链路（traffic / 带宽 最大者）
bounded_traffic, bounded_gbs = max_by(traffic/gbs, {nvlink, rdma})

# SM 数 = 喂饱 bounded 链路所需的 HBM 读 / 写带宽，取大者
num_sms = max(bounded_gbs / bounded_traffic * sm_read  / sm_read_gbs,    # 每 SM 读 ~200 GB/s
              bounded_gbs / bounded_traffic * sm_write / sm_write_gbs)   # 每 SM 写 ~50 GB/s
num_sms = align(max(4, ceil(num_sms * 1.25)), 2)        # 25% 余量、偶数、下限 4
num_sms = num_sms if prefer_overlap_with_compute else max(num_sms, 64)

可以这样读这段代码：当瓶颈链路是 RDMA、比如每张 NIC 只有 60 GB/s 时，喂饱它所需的 HBM 带宽很小，几个 SM 就够了，于是只需要 4 到 6 个；当瓶颈链路是机内 NVLink、带宽 700 GB/s 时，就需要更多 SM 才能喂满。README 的实测表（README.md:L45–L55）正好验证了这个模型：

Topo	Dispatch bottleneck	#SMs
EP 8×4（跨机，RDMA）	61 GB/s (RDMA)	6
EP 8×2（跨机，RDMA）	90 GB/s (RDMA)	12
EP 8（单机，NVLink）	643 GB/s (NVLink)	24（min SM）/ 64（max perf）

prefer_overlap_with_compute（elastic.py:L677）这个 flag 直接表达了设计意图：需要与 GEMM overlap 时，就用上面算出的最小值，把 SM 让给计算；不需要 overlap 时，则把 SM 数提高到至少 64，以追求单 kernel 的峰值性能。num_qps 用同样的思路解析计算（get_theoretical_num_qps，elastic.py:L689–L706）。

但仅有解析公式还不足以解释能用更少 SM 这件事，真正的功劳在两处底层重构（参见 V2 设备端 kernel dispatch.cuh）。一是 channel 的粒度从一对 SM 细化到一个 warp：§2.2 介绍过 V1 的 channel 由一对 SM block 组成（num_channels = num_sms/2），而 V2 在注释中直接写明 "We treat each warp as a channel"（dispatch.cuh:67），每个 dispatch warp 独立地按 stride 扫描 token（token_start = dispatch_warp_idx*kNumSMs + sm_idx，dispatch.cuh:272-273），并独立绑定一条 QP（get_qp_mode(...)，hybrid 模式下 num_qps ≈ num_sms*16+1，elastic.py:L704）。一个 SM 大约有 16 个 warp，也就意味着一个 V2 的 SM 能顶 V1 大约 16 个 channel 的并发度，自然只需要少一个量级的 SM 就能凑够喂满链路所需的并发通信流。二是把 §2.1 讲的 notify 阶段直接融进了 dispatch kernel 内部，变成其中几个专门的 warp 角色（dispatch.cuh:77 "Different warp roles"），而不再是独立 launch 的一个 kernel、中间还要卡一次 CPU 握手：前 kNumNotifyWarps 个 warp 用 shared memory 上的 atomic 统计各 rank/expert 的计数（:94-106），再由全 grid 通过 red_add 归约到 workspace（:112-113），然后由 SM 0 用 NCCL Gin 的 put 把计数发给 peer（:151-176），并就地计算 psum_num_recv_tokens_per_expert（:245-251，即 §4.3 提到的字段）；与此同时其余 warp 在搬运 token。§2.1 那套「跨 rank 归约计数、计算前缀和」的逻辑一步不少，只是从单独的 kernel 变成了与数据搬运同一 grid 内的几个 warp，省掉了一次 kernel launch 和一次 GPU 与 CPU 之间的往返，CPU 同步也退化成了一个可选项（kDoCPUSync，dispatch.cuh:218），可以被 §4.3 说的 handle 缓存机制关掉。

反过来问，V1 为什么需要 24 个 SM？V1 没有解析模型，依靠一张按 EP size 手工调优的 Config 表过量供给（legacy.py:L245–L290，Buffer.num_sms 默认 20，V3 训练 recipe 中上调到 24），channel 粒度又粗（一对 SM 一个 channel），再加上 NVSHMEM/IBGDA 要求每个 SM 承担更多 QP/proxy 簿记。V2 在四个方面同时改进——warp 级 channel、融合 notify、NCCL Gin 的轻量 issue 路径（§4.1）、解析式的 SM 数量计算——最终结果是 README News 中的数据：V3 规模的训练中 SM 从 24 降到 4~6，峰值性能反而提升到 1.3 倍，最多节省 4 倍 SM（README.md:L22、L55）。说到底，少占用 SM 不是目的本身，而是为了让 dispatch/combine 不再和同一张卡上的 grouped GEMM 抢占 SM 资源，把通信真正地藏进计算背后——这也呼应了全站反复出现的通信与计算重叠这条主线。

5. 把 V1/V2 放回整条 pipeline 里看¶

flowchart LR
    R["router（Megatron）"] --> M{"dispatcher"}
    M -->|alltoall| AA["原生 permute + NCCL all_to_all"]
    M -->|flex/deepep| V1["DeepEP V1 Buffer（NVSHMEM）"]
    M -->|flex/hybridep| V2["DeepEP V2 / hybrid（NCCL Gin）"]
    AA --> G["m-grouped GEMM（DeepGEMM）"]
    V1 --> G
    V2 --> G
    G --> C["combine（对应路径的逆）"]

把这一篇和上一篇串起来看：训练主力路径要么是 Megatron 原生的 alltoall，要么是 flex 路径配 DeepEP V1 的 normal dispatch，通常带 FP8；decode 阶段则是 DeepEP 的 low-latency 模式（V1）或 ElasticBuffer 的 LL 路径（V2），配上 DeepGEMM 的 masked GEMM 和 CUDA graph。V2 的卖点是明显更少的 SM 占用、更大的 EP 规模、不需要手动调参，以及更轻量的 NCCL Gin 后端；代价是 buffer 更大，并且去掉了 V1 那种完全不占 SM 的 RDMA low-latency 路径。不变的是 EP 一章反复强调的对称性：dispatch 的反向就是 combine，V1、V2 概莫能外，这是 EP 通信库设计上的一条不变式。
