05 · grad/param buffer：连续 buffer 的数据结构与读写回路¶

前面 01 · Megatron DDP：连续 buffer 与通信 overlap 已经从时序角度讲过这套机制：bucket 填满就发出异步规约，并藏进 backward 的计算里。本篇换一个角度，讲它的数据结构与布局——_ParamAndGradBuffer 如何分组、参数在 buffer 里按什么顺序排列、padding 怎么计算、main_grad 与 param.data 如何挂成视图、一个 iteration 里这块 buffer 被谁读谁写，以及它的显存开销。时序图与 overlap 推导本篇不重复，只做交叉引用。

阅读本篇需要的前置知识：

01 §6 的梯度路径：main_grad 累加、bucket 规约、finalize_model_grads 收尾；
01 · Megatron DDP：连续 buffer 与通信 overlap 中 bucket 与 overlap 的时序；
autograd hook 与 AccumulateGrad 节点的语义（03 · autograd：引擎、自定义 Function、hooks、checkpoint）；
ZeRO-1 把 optimizer state 切到 1/DP 的事实（02 · ZeRO 显存账本与 Megatron DistributedOptimizer）。

代码：param_and_grad_buffer.py / distributed_data_parallel.py / finalize_model_grads.py / distributed_data_parallel_config.py，param_layout.py / distrib_optimizer.py（commit e03878b5f）。

1. 连续 buffer 的动机¶

朴素 DDP 让每个参数的梯度保存在 param.grad 上，算完一个参数的梯度就规约一个。这种做法有两个问题：

通信粒度太碎。几千个参数意味着几千个小 all-reduce kernel，每个都要付出 NCCL 的启动开销，而且小消息跑不满带宽，处于 latency-bound 状态。
显存碎片化且无法复用。.grad 是 autograd 按需分配的独立张量，生命周期跟着 autograd 图走，既不能跨 micro-batch 原地累加（grad accumulation 需要一块稳定的累加目标），也没法预先切成通信友好的大块。

Megatron 的做法是把「存储」和「通信单位」都从 autograd 手中收回，由框架自己管理（_ParamAndGradBuffer，param_and_grad_buffer.py:L940）：

把同 dtype 分组的所有梯度预分配成一块连续的一维 buffer（grad_data），每个参数的累加目标 param.main_grad 是这块 buffer 上的一个 view，而不是独立分配；
distributed optimizer 下再配一块同样布局的 param_data，把 param.data 也 remap 成它的视图，作为参数 all-gather 的接收 buffer；
buffer 切成若干 bucket 作为通信单位，backward 过程中桶满就发出异步规约（时序见 01 · Megatron DDP：连续 buffer 与通信 overlap §2-3，本篇不重复）。

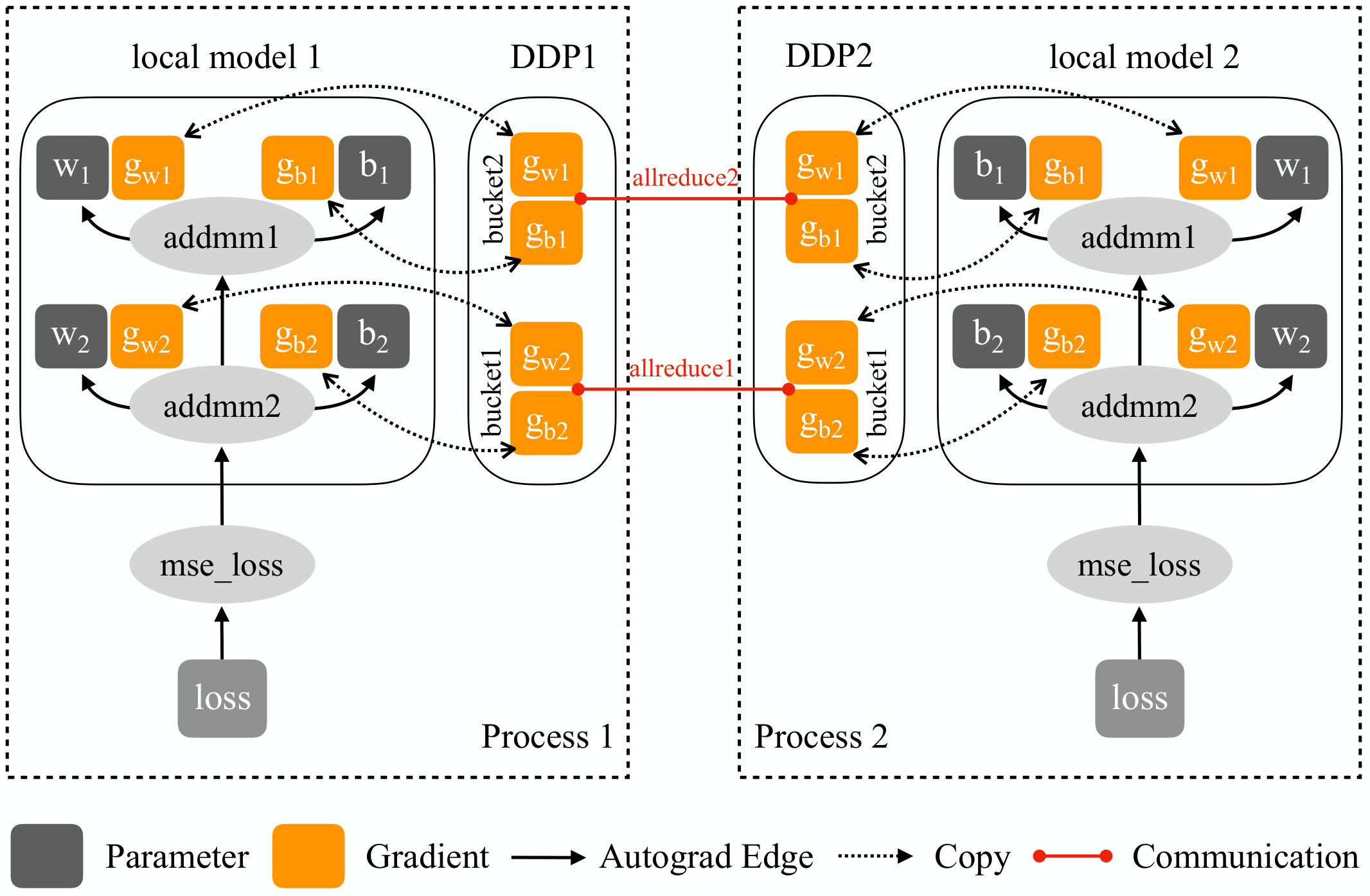

PyTorch DDP building blocks: bucketing, autograd hook, reducer

图：PyTorch 官方 DDP 的模块构成——参数分到若干 bucket，梯度就绪后由 autograd hook 通知 Reducer，bucket 填满触发一次规约。Megatron 的 _ParamAndGradBuffer 是同一思想在「连续 buffer + fp32 main_grad + RS/AG 双回路」方向上的加强版本；overlap 时序的官方图已在 01 · Megatron DDP：连续 buffer 与通信 overlap §2 引用。（Li et al. 2020, Fig 4；arXiv:2006.15704）

由此带来三个初看反直觉、实则正确的性质，后面各节逐一展开：第一，param.grad 退化为 autograd 的临时中转，hook 里 add_ 进 main_grad 之后立即置 None；第二，buffer 跨 iteration 常驻，每个 iteration 开头只做 zero_() 而不释放；第三，ZeRO-1（dist-opt）并不节省这块 buffer 的显存，它省的是 optimizer state（§8 给出具体数字）。

2. Buffer、Bucket 与 BucketGroup¶

整套机制由三个类加上 DDP 侧的四张列表组成：

层	类 / 字段	职责	代码
Buffer	`_ParamAndGradBuffer`	一个 `BufferKey` 分组一条连续 1-D 存储：`grad_data`（必有）+ `param_data`（仅 dist-opt）；负责分配、参数挂载（`main_grad`/`param.data` 视图）、`zero_()`/offload	`param_and_grad_buffer.py:L940`，分配 `:1063-1127`，挂载 `:1168-1266`
Bucket	`_ParamAndGradBucket`	buffer 内一段连续区间（`grad_data`/`param_data` 各一个切片视图），通信的基本单位；记录 `params`、`offset`、`numel_unpadded`、`gradient_scaling_factor`、bucket 内偏移 `param_to_index`	`param_and_grad_buffer.py:L72–L139`（字段 `:104-121`，切片视图 `:1435-1453`）
BucketGroup	`_ParamAndGradBucketGroup`	把若干 bucket 捆在一起聚合通信（`_coalescing_manager`）；持有 grad-ready 计数（golden counts）、async 通信 handle、`next_param_gather_bucket_group` / `previous_grad_reduce_bucket_group` 两条链	`param_and_grad_buffer.py:L159–L266`
DDP 侧	`self.buffers` / `self.expert_parallel_buffers` / `self.bucket_groups` / `self.expert_parallel_bucket_groups`	每个 model chunk（PP/VPP stage）一个 DDP 实例，实例内按 expert / 非 expert 分成两列 buffer，再各自 `partition_buckets` 成 bucket group	`distributed_data_parallel.py:L207–L281`

几个容易混淆的从属关系：

bucket group 通常只含一个 bucket。partition_buckets 的默认分支（无 fp8 参数时）就是每桶一组（param_and_grad_buffer.py:L1583–L1597）；「一个 group 合并多个 bucket 通信」只服务两种场景：fp8 混合精度时把小的非 fp8 bucket 并进最后一个 fp8 bucket group（:1598-1647，原因见 §4.1），以及 disable_bucketing 时的 force_single_bucket_group（:1566-1581）。所以 01 · Megatron DDP：连续 buffer 与通信 overlap §3 所说的 _coalescing_manager 聚合，在日常配置下多数时候聚合的只是一个 bucket。
params_with_grad 挂在 DDP 上（distributed_data_parallel.py:L112、L120），不在 bucket 上——它服务于 zero_grad_buffer 里 grad_added_to_main_grad 标志的重置（§6.6）。
VPP（interleaved）时每个 virtual stage 一个 model chunk，因此每个 rank 持有多套独立的 buffer；非首 chunk、非首 PP stage 的 buffer 会退化为单桶（§4.3）。

用全章统一的 7B 配置（P=7.5e9，TP=2，PP=2，DP=64，bf16 + grad_reduce_in_fp32，dense 无 expert）把上面的结构实例化一遍：每个 rank 持有 1 个 model chunk（PP=2 无 VPP），全部参数同为 bf16，因此只有一个 BufferKey（param_dtype=bf16, grad_dtype=fp32, is_expert_parallel=False），对应一条 buffer；buffer 内 1.875e9 / 64e6 ≈ 29 个 bucket（§8 给出演算），默认每桶一组，即约 29 个 bucket group（其中 tying 的 shared embedding 被强制独占一桶，见 §4.2）。MoE 模型则至少有两条 buffer（expert 与非 expert），各自成列、各自切桶。

3. BufferKey 分组¶

DDP 构造时先收集所有 requires_grad 参数并初始化 param.grad_added_to_main_grad = False（distributed_data_parallel.py:L110–L124），再用 group_params_for_buffers（param_and_grad_buffer.py:L825–L886）按 BufferKey 分组：每个不同的 key 对应一条物理上独立的 buffer。

BufferKey(param_dtype, grad_dtype, is_expert_parallel, is_managed_by_layer_wise_optimizer)
# param_layout.py:45-66（frozen dataclass）

四个维度的取值规则（param_and_grad_buffer.py:L856–L863）：

维度	规则	出处
`param_dtype`	FP8/NVFP4 参数记 `torch.uint8`（存储 dtype），否则 `param.dtype`	`:856-858`
`grad_dtype`	`torch.float if grad_reduce_in_fp32 else param.dtype` —— 这就是 `main_grad` 的 dtype 来源	`:859`
`is_expert_parallel`	`not getattr(param, 'allreduce', True)`	`:860`
`is_managed_by_layer_wise_optimizer`	layer-wise optimizer 管理的参数单独成 buffer（shard 对齐布局）	`:861-863`

两点值得记住：

expert 与非 expert 是物理上分开的 buffer，走不同的 DP 组：非 expert 用 intra_dp_cp_group（注意这是 DP×CP 联合组），expert 用 intra_expt_dp_group（distributed_data_parallel.py:L210–L216）。MoE 的 EP 把 expert 切到 EP 组内，剩下的「数据并行副本」维度是 EDP，与普通参数的 DP 域不同，所以必须分开规约。
scaling factor 也跟着分组走（distributed_data_parallel.py:L169–L204）：average_in_collective=False（默认）时两组都预乘 1/dp_cp_size 再求和；average_in_collective=True 时非 expert 不预乘、collective 使用 ReduceOp.AVG，expert 则预乘 edp_size/dp_cp_size 再在 EDP 组里做 AVG——两种路径最终都收敛到 1/dp 的语义（:177-196 的注释把这层换算写得很清楚）。calculate_per_token_loss=True 时两组 scaling 都是 1.0 且禁止使用 AVG（:170-175），归一化推迟到 finalize_model_grads（§7）。

把 DDP 构造的完整顺序串起来（同构伪代码，精简自 distributed_data_parallel.py:L110–L281）：

params = [p for _, p in module.named_parameters() if p.requires_grad]   # :110-124
buffer_groups = group_params_for_buffers(params, ddp_config.grad_reduce_in_fp32)  # :127
# dist-opt 而调用方没给 layout → auto-compute（推荐由 DistributedOptimizer
# .compute_full_param_layout 预算后传入，DDP 会校验两者一致，:129-166）
for key, (params, param_indices) in buffer_groups.items():              # :210
    dp_group = intra_expt_dp_group if key.is_expert_parallel else intra_dp_cp_group  # :210-216
    buffer = _ParamAndGradBuffer(ddp_config, key.param_dtype, key.grad_dtype,
                                 params, dp_group, bucket_size, scaling_factor, ...)
    (expert_parallel_buffers if key.is_expert_parallel else buffers).append(buffer)  # :254-257
bucket_groups = partition_buckets(buffers, ...)                         # :268-281
# 再挂两条链：next_param_gather（:295-306，§4.1）/ previous_grad_reduce（:308-323，§9.1）
# 最后注册 backward hook（:345-373，§6.1）与 forward pre-hook（:384-394，§6.5）

layout 的「预算—校验」分工值得注意：dist-opt 下 layout 由 optimizer 侧（DistributedOptimizer._compute_per_buffer_param_layout，§4.2）决定，因为 padding 规则服务于 shard 等分；DDP 只是消费 layout，但如果外部已经传入 full_param_layout，DDP 会逐 key 校验分组与 layout 一致（distributed_data_parallel.py:L151–L166）。这保证了「buffer 里的偏移」与「optimizer 眼里的 shard」是同一张图。

4. 布局：倒序、对齐与切桶¶

4.1 倒序排布¶

这是整套 buffer 最核心的设计：参数一律按模型定义序的倒序（也就是 backprop 产生梯度的顺序）排进 buffer。

非 dist-opt 的默认 layout：_compute_default_per_buffer_param_layout 里 for param in params[::-1]，docstring 明确写着 "Parameters are iterated in reverse order (backprop order)"（param_and_grad_buffer.py:L889–L937，倒序循环在 :915）。
dist-opt layout（DistributedOptimizer._compute_per_buffer_param_layout）同样是 for param in params[::-1]，docstring 写着 "Iterates params in reverse order (backprop order)"（distrib_optimizer.py:L483–L564，docstring 在 :492-493，循环在 :529）。
挂载视图、建 bucket 时也按倒序遍历（param_and_grad_buffer.py:L1168）。
partition_buckets 的 docstring 直接说明了动机："The fp8 buckets start from the end of the model, i.e., the first bucket corresponds to the end of the model, while the last bucket corresponds to the beginning"（:1538-1539）。所以 fp8 场景下小的非 fp8 bucket（bias 等，位于模型前部、梯度最晚就绪）要并进最后一个 fp8 bucket group；如果并进第一个，就会拖住最早发出的那次通信（:1540-1544）。

动机可以用一句话概括：backward 从模型尾部往前算，倒序排布让 bucket 0 装的正好是尾部参数，它最先被填满、它的 reduce-scatter 也最早发出，从而与更靠前层的 backward 计算重叠（overlap 时序本身见 01 · Megatron DDP：连续 buffer 与通信 overlap §2 的图）。

模型定义序:    embedding → L0 → L1 → … → L(n-2) → L(n-1) → lm_head
               （模型头部）                        （模型尾部）
buffer 偏移:   0 ────────────────────────────────────────→ numel
              ┌─────────┬─────────┬─────┬─────────┬─────────┐
grad_data:    │ lm_head │ L(n-1)  │ ……  │   L0    │embedding│   ← params[::-1]
              └─────────┴─────────┴─────┴─────────┴─────────┘
              └──bucket 0─┘└──bucket 1─┘ … └────bucket N-1───┘
backward 填充:  ▶▶ bucket 0 先满 → 先发 RS ▶▶ … ▶▶ bucket N-1 最后
param AG 消费:  ◀◀ bucket N-1（头部）先用 ◀◀ … ◀◀ bucket 0 最后

对偶地，param all-gather 按正序消费（forward 先用头部参数）：DDP 构造时把 next_param_gather_bucket_group 链反着挂——"all-gathers happen in reverse order of buckets"（distributed_data_parallel.py:L295–L306），于是 finish_param_sync 每等到一桶，就链式 dispatch「更靠近头部」的下一桶（§6.5）。

与大规模训练的并行策略总览主线 2 的呼应：fp8 混合精度时每个 model chunk 有 fp8 与非 fp8 两条 buffer，桶数翻倍意味着 back-to-back 的通信 kernel 翻倍；在 CUDA_DEVICE_MAX_CONNECTIONS=1（通信-计算 overlap 的前提设置）下，多个排队的通信 kernel 会互相阻塞，无法再藏进计算。这正是 partition_buckets 把非 fp8 bucket 合并进最后一个 fp8 bucket group 的另一层动机（param_and_grad_buffer.py:L1523–L1527，DDP 侧同注释 distributed_data_parallel.py:L259–L265）。数据结构（怎么并桶）反过来被 stream 编排约束决定，这是读这套代码时容易漏掉的一层耦合。

4.2 对齐与 padding¶

非 dist-opt 完全不使用 padding，numel == numel_unpadded（assert 在 param_and_grad_buffer.py:L1060–L1061），layout 即 §4.1 的默认实现。

dist-opt（distrib_optimizer.py:L483–L564）有两级 padding，全部逻辑收敛在 param_layout.py：

规则	实现	目的
param 起点对齐 64 个 element（`pad_param_start` → `pad_to_divisor(x, 64)`）	`param_layout.py:L24–L26`，调用点 `distrib_optimizer.py:L530`	让每个 param 的 shard 边界整齐
bucket 尾 pad 到 `lcm(dp_size, 128)`；开 `pad_buckets_for_high_nccl_busbw` 则 `lcm(dp_size, 128, 2**16)`	`param_layout.py:L29–L42`，调用点 `distrib_optimizer.py:L519–L527`	① bucket 可被 DP 整除 → RS/AG 的 shard 等长（`param_and_grad_buffer.py:L1056–L1057` 的 `numel % dp == 0` 由它保证）；② NCCL ring 的 message size = `bucket_size/dp`，要是 2 的幂倍数才跑满 busbw（`distributed_data_parallel_config.py:L58–L62`）
`shared_embedding` 参数强制独占一个新 bucket	`distrib_optimizer.py:507-508, 533-538, 545-547`	见下

文档纠错：distrib_optimizer.py:L492 的 docstring 写的是 "64-byte param alignment"，但代码实际对齐的是 64 个 element（pad_param_start，param_layout.py:L24–L26）。以代码为准。

padding 的代价很小：每个桶尾部最多浪费 lcm(dp,128)-1（开 busbw 则是 2^16-1）个 element，相对 40M 以上的桶可以忽略；它换来的是「shard 等长」这一 dist-opt 的基础性质——_build_model_gbuf_range 直接 assert 每个桶可以被 dp 整除（distrib_optimizer.py:L205–L207）。

shared_embedding 独占桶值得单独说明：tied embedding 在 PP 首、尾 stage 各持有一份，梯度要在 finalize_model_grads 里跨 stage 单独 all-reduce（§7）。让它独占一个桶，两个 stage 上该桶的内容与 padding 就完全一致，同一个元素在两个 stage 上属于同一个 DP rank 的 shard（同一个 owner），跨 stage all-reduce 的结果才会落在正确的 owner 手里；layer-wise 变体的注释点明了同一动机（"so the embedding fits entirely within one shard (needed for the cross-stage tied-embedding all-reduce)"，layer_wise_optimizer.py:L175–L178）。

4.3 `bucket_size` 与切桶规则¶

bucket_size 的单位是 element 个数，不是字节。默认值 max(40000000, 1000000 × dp_size)（distributed_data_parallel.py:L57–L69；config docstring distributed_data_parallel_config.py:L48–L51；training 侧同逻辑 training.py:L1772–L1775）。注意 01 · Megatron DDP：连续 buffer 与通信 overlap §1 里写的 "max(40MB, 1MB×DP)" 是按字节理解的笔误，应以 element 计。默认值的意图是让 per-rank shard 约 1M element（fp32 即 4MB），使 NCCL ring 消息足够大、保持 bandwidth-bound（distributed_data_parallel.py:L57–L60 注释）。
两种情况会静默退化为单桶（bucket_size=None）：overlap_grad_reduce=False（distributed_data_parallel.py:L70–L72）；以及 pp_rank > 0 或 disable_bucketing（:95-106，非首 PP stage 的 DP 通信不在关键路径上，分桶带来的 overlap 收益不稳定，因此整块通信）。指定 num_buckets 时 bucket_size = num_parameters // num_buckets（training.py:L1764–L1765，与 bucket_size 互斥，distributed_data_parallel_config.py:L260–L262）。
切桶不尊重 param 边界：倒序累加，(param_end - bucket_start) >= bucket_size 即切（param_and_grad_buffer.py:L921–L926 / distrib_optimizer.py:L545–L552）。一个 param 可以横跨两个 bucket；更极端地，dist-opt 的 shard 按元素区间等分，一个 param 可以被切到两个 DP rank 上（"This conceptual partitioning of the grad buffer does NOT respect parameter boundaries"，distrib_optimizer.py:L140–L145）——shared embedding 是唯一例外（独占桶加布局对齐，见 §4.2）。

5. 分配与挂载¶

buffer 的存储分配在 _ParamAndGradBuffer.__init__（param_and_grad_buffer.py:L962）里一次完成：

# 同构伪代码，精简自 param_and_grad_buffer.py:1091-1127, 1168-1266
with mem_alloc_context():                      # nccl_ub=True 时走 NCCL userbuffer 池（:1068-1086）
    if use_distributed_optimizer:
        param_data = torch.zeros(numel, dtype=param_dtype)   # :1113-1121 仅 dist-opt（AG 目标）
    grad_data = torch.zeros(numel, dtype=grad_dtype)         # :1122-1127 必有

for param, name in params_with_names[::-1]:                  # :1168 倒序挂载
    s, e, bucket_id = param_index_map[param]                 # (start, end, bucket_id)，:918 / distrib_optimizer.py:542
    if param_data is not None:                               # dist-opt：remap 参数本体
        old = param.data
        param.data = param_data[s:e].view(param.shape)       # :1203-1213【view】
        assert old._base is None                             # :1214 旧值必须是独立存储
        param.data.detach().copy_(old); del old              # :1215-1217【拷贝一次，此后释放】
    param.main_grad = grad_data[s:e].view(param.shape)       # :1220-1222【view，dtype=grad_dtype】

逐个性质标注（「是否拷贝 / 是否 view / 生命周期」正是框架 bug 的高发点）：

对象	是否 view	是否拷贝	生命周期
`grad_data`	本体（独立分配）	—	常驻，跨 iteration 只 `zero_()` 不释放（`reset`，`:1471-1477`）
`param_data`	本体（独立分配，仅 dist-opt）	—	常驻；是 param AG 的接收 buffer
`param.main_grad`	view：`grad_data[s:e].view(shape)`（`_get` 就是 slice+view，`:1384-1401`）	无	跟随 buffer；dtype = `grad_dtype`（fp32 if `grad_reduce_in_fp32`）
`param.data`（dist-opt）	view：remap 成 `param_data` 的切片	初始化/ckpt 的旧值 copy 进去一次后释放（`:1215-1217`）	跟随 buffer；模型参数不再有独立存储
`param.data`（非 dist-opt）	不动，保持模块原存储	—	原生命周期
`param.grad`	autograd 临时分配	hook 里 `add_` 进 `main_grad`	中转即焚：hook 末尾置 None（§6.1）
`bucket.grad_data` / `bucket.param_data`	view：buffer 切片（`:1435-1453`）	无	跟随 buffer

两个附带动作：dist-opt remap 之后，TE 模块上的 weight_tensor 引用要显式置 None，否则同一份参数会有两份存储（TE bug workaround，distributed_data_parallel.py:L332–L343）；nccl_ub=True 时 buffer 从 NCCL userbuffer 池分配（symmetric registration，含一次 warmup barrier，:1068-1086）。

特例布局（知道存在即可）：MXFP8 下 grad RS 与 param AG 共享同一块 buffer——shared_buffer 按 grad_dtype 分配，fp32 grad 时 param 只用前半块并 view 成 bf16（:1091-1111）；NVFP4 使用双 layout：param buffer 存打包字节（numel/2），grad buffer 全量，另维护 nvfp4_packed_param_index_map（:1018-1043, 1291-1376）。

6. 运行时回路¶

一个 iteration 里 buffer 的完整读写回路如下（mermaid 时序图；backward 内部的通信-计算 overlap 细节见 01 · Megatron DDP：连续 buffer 与通信 overlap §2，这里把视角放宽到整个 iteration）：

sequenceDiagram
    participant BWD as backward (compute stream)
    participant HOOK as grad_acc hook
    participant BG as BucketGroup
    participant NCCL as NCCL stream
    participant OPT as DistributedOptimizer
    participant FWD as 下一 iter forward pre-hook

    Note over BWD: iteration 开头: zero_grad_buffer()（grad_data 清 0，不释放）
    BWD->>HOOK: 每个 param 的 wgrad 就绪（param.grad）
    HOOK->>HOOK: main_grad.add_(param.grad)【in-place】; param.grad=None
    HOOK->>BG: register_grad_ready(param)（仅 is_last_microbatch 计数）
    BG->>NCCL: 桶满 → start_grad_sync: async reduce_scatter_tensor【async】
    Note over BWD,NCCL: RS 与更前层 backward overlap（01_dp/01 §2）
    BWD->>BG: finalize_model_grads: finish_grad_sync → wait 所有 handle【sync 点】
    BG->>OPT: _copy_model_grads_to_main_grads: 本 rank shard 切片 .float()【拷贝】
    OPT->>OPT: Adam step（只更新本 shard 的 fp32 master + m/v）
    OPT->>BG: _copy_main_params_to_model_params: 写回 bucket.param_data 本 shard【拷贝】
    OPT->>NCCL: start_param_sync: all_gather_into_tensor（非 overlap：同步发；overlap：懒发）
    FWD->>BG: finish_param_sync: wait 本桶 AG + 链式 dispatch 下一桶

6.1 backward hook¶

DDP 给每个 requires_grad 参数在 grad_acc（AccumulateGrad 节点）上注册 hook（distributed_data_parallel.py:L345–L373；param.expand_as(param) 拿到的 grad_fn.next_functions[0][0] 即累加器）。hook 体（:449-477）做三件事：

# 同构伪代码，精简自 distributed_data_parallel.py:456-475
def hook(param):
    if param.grad is not None and (not param.grad_added_to_main_grad or param.zero_out_wgrad):
        param.main_grad.add_(param.grad.data)     # :466-469【in-place 累加进 buffer 视图】
    param.grad = None                             # :470【中转即焚】
    if ddp_config.overlap_grad_reduce:
        param_to_bucket_group[param].register_grad_ready(param, self.force_all_reduce)  # :472-475

开 gradient_accumulation_fusion 时，TE kernel 直接把 wgrad 累加进 weight.main_grad 并置 grad_added_to_main_grad=True（layers.py:L618–L647，置标志在 :647），hook 里的 add_ 会被跳过——连 param.grad 这个中转都不存在（机制细节见 01 · ColumnParallelLinear / RowParallelLinear 与核心 autograd §4.2）。这里有一个连锁约束值得注意：overlap_grad_reduce 时 hook 里 assert param.grad is not None（distributed_data_parallel.py:L462–L465），即 hook 必须被实际触发且带着梯度到来，bucket 计数才不错乱；这就是 wgrad fusion 路径仍要造一个 dummy grad_weight 张量（TE get_dummy_wgrad，layers.py:L623–L646）、把 hook 锚在主 backprop 线程上触发的原因。跨 micro-batch 的累加也发生在 main_grad 上：no_sync 期间 hook 照常运行、add_ 照常执行，只是不注册 ready（§6.4）。

6.2 `register_grad_ready` 与 golden counts¶

register_grad_ready（param_and_grad_buffer.py:L800–L822）只在 is_last_microbatch=True 时计数：

# 同构伪代码，精简自 param_and_grad_buffer.py:813-822
if self.is_last_microbatch:
    per_param_grad_ready_counts[param] += 1
    if not is_first_batch and per_param_grad_ready_counts == golden_per_param_grad_ready_counts:
        start_grad_sync(force_all_reduce)         # 桶（组）内全部就绪 → 发出通信【async】

两个微妙的设计：

golden counts 在首个 batch 懒记录：per_param_grad_ready_counts 的「期望值」（绝大多数 param 是 1；控制流多次经过同一参数时可大于 1）在第一个 batch 结束时才从实际计数抄进 golden_per_param_grad_ready_counts（reset，:268-279；注释 :236-249）。因此首 batch 的 backward 里 hook 不发出任何通信，由 finish_grad_sync 补发（:749-753）；start_grad_sync 对首 batch 的重复调用是 no-op（:565-568）。
计数挂在 bucket group 上：一组内所有 param 就绪才发出通信，这就是「组是聚合通信单位」的含义。

6.3 `start_grad_sync` 与 `finish_grad_sync`¶

start_grad_sync（param_and_grad_buffer.py:L556–L722）的关键步骤：

fp32 本地累加的 copy-in：如果 param 使用了独立的 fp32 main_grad（param_name_patterns_for_fp32_local_accumulation），先把累加结果 copy 回 buffer 视图（:591-597；copy-back 在 :785-798）。
预乘 gradient_scaling_factor（:605-609，缩放规则见 §3）；average_in_collective=True 时改用 ReduceOp.AVG（:611-614）。
选择通信组：dist-opt 用 intra_distributed_optimizer_instance_group，否则用 data_parallel_group（:643-646）。
发出通信（_coalescing_manager 合并组内 bucket，:648-650）：dist-opt 且非 force_all_reduce 时发 reduce_scatter_tensor(local_shard_view, bucket.grad_data)（:660-666；shard 视图有缓存 :653-659，shard_buffer 就是等分切片 :60-69）；否则发 all_reduce(bucket.grad_data)（:667-674）。
num_distributed_optimizer_instances > 1 时再加一次跨 instance 的 all-reduce（:676-703，HSDP 语义见 02 · ZeRO 显存账本与 Megatron DistributedOptimizer §5），且走独立的 communication stream（:628-639）。

async_op = overlap_grad_reduce and num_distributed_optimizer_instances == 1（:623-627）——多 instance 时靠显式 stream 编排而非 async handle。

发出通信前还有一道可选的检查：check_for_nan_in_grad 或 check_for_large_grads 开启时，start_grad_sync 先对每个 bucket 的 grad_data 计算 L2 norm 并交给 rerun state machine 校验（NaN/Inf 为 fatal，异常大为 non-fatal），在通信之前拦截坏梯度（:599-603，实现 :313-349）。这是 Megatron 训练可靠性体系的一个小钩子（rerun 机制全貌见 08）。

finish_grad_sync（:724-769）：非 overlap 模式在这里才同步发出并等待；overlap 模式下幂等地 wait() handle（重复调用是 no-op，:747-748；首 batch 在这里补发，:749-753）。DDP 层对全部 bucket group 遍历调用（distributed_data_parallel.py:L544–L554）。注意 finish_grad_sync 还会把 param_gather_dispatched 重置为 False（:741），这是 §6.5 懒发 AG 的开关。

6.4 `no_sync` 的实现¶

grad accumulation 的前 m-1 个 micro-batch 为什么不发通信？答案是 no_sync() contextmanager 只是把每个 bucket group 的 is_last_microbatch 置 False（distributed_data_parallel.py:L479–L490）：hook 照常运行、main_grad 照常累加，只是 register_grad_ready 直接返回。schedule 里 disable_grad_sync() 与 enable_grad_sync() 包住非末尾的 micro-batch（schedules.py:1069-1083, 1364-1367, 2006-2010；no-pipelining 版本见 01 §3.2），no_sync_func 由 training 装配（training.py:L3234–L3236）。grad_sync_func = start_grad_sync 仅在 align_grad_reduce 时设置，让各 PP stage 对齐发出规约（training.py:L3237–L3240）。

另外，force_all_reduce 在「保存 wgrad 的 iteration」会被置 True：save_wgrads_interval 命中的步把 RS 换成 AR，让每个 rank 拿到全量梯度落盘（training.py:L2174–L2183；DDP 属性 distributed_data_parallel.py:L100）。

6.5 param 回路¶

dist-opt（ZeRO-1）下参数侧的完整回路如下（optimizer step 的完整编排在 02，这里只关注 buffer 的读写）：

# 同构伪代码：ZeRO-1 的「读 shard → step → 写回 → AG」
# ① 读：本 rank own 每个 bucket 的 1/dp 连续区间（_build_model_gbuf_range，distrib_optimizer.py:189-233）
shard_model_grad = model_param.main_grad.view(-1)[param_range.start : param_range.end]  # :2687-2688【view】
shard_main_param.grad = shard_model_grad.float()       # :2697【拷贝：fp32 化，非 view】
# ② step：只更新本 shard 的 fp32 master + m/v（inner Adam/Muon）
# ③ 写回：更新后的 shard copy 进 bucket.param_data 的 world range
shard_model_param = bucket.param_data.view(-1)[world_range.start : world_range.end]     # :2776-2781【view】
shard_model_param.data.copy_(shard_main_param)         # :2791【拷贝】（_copy_main_params_to_model_params，:2707-2795）
# ④ AG：all_gather_into_tensor(bucket.param_data, local_shard_view)（start_param_sync，param_and_grad_buffer.py:462-489）

shard 映射：每个 rank「拥有」每个 bucket 的第 r 段（"the dp_rank'th shard of each bucket"，distrib_optimizer.py:L236–L242）；区间不尊重 param 边界（§4.3），_build_model_gbuf_param_range_map 为每个 param 算出 gbuf_world、gbuf_world_in_bucket、gbuf_local、param 四组 range（:123-186）。
AG 的发出时机（step_with_ready_grads，distrib_optimizer.py:L3012–L3044）：overlap_param_gather=False 时在 step 末尾同步发出（:3036-3040）；overlap_param_gather=True 时 step 里不发，首个 bucket group 的 AG 由下一个 forward 的第一个 pre-hook 里的 finish_param_sync 懒发出（"If current bucket's param AG has not been dispatched, dispatch it now"，param_and_grad_buffer.py:L511–L514），之后每等到一桶就沿 next_param_gather_bucket_group 链式 dispatch 下一桶（:494-554，dispatch 在 :520-529）。forward pre-hook 挂在每个子模块上（distributed_data_parallel.py:L413–L447：模块用到某个 param 之前确保其桶的 AG 已完成）。overlap_param_gather_with_optimizer_step 是一个特例：AG 在 chained optimizer 第一个子 optimizer step 后强制 dispatch（optimizer.py:L1288–L1291），forward 侧不再重复发出（distributed_data_parallel.py:L523–L527）。另一个特例是 align_param_gather：AG 改由 PP schedule 在约定位置统一 dispatch（param_sync_func，training.py:L3241–L3244），让各 PP stage 的 AG 对齐，pre-hook 里只 wait 而不再链式 dispatch（skip_next_bucket_dispatch，distributed_data_parallel.py:L435–L445）。

文档纠错：distrib_optimizer.py:L3032–L3035 的注释说 "the first all-gather is launched asynchronously in the next optimizer.zero_grad() call"——当前代码里各 zero_grad 实现（optimizer.py:L1169–L1171、distrib_optimizer.py:L2502–L2532）都不发出 AG，该注释已经过时；实际机制就是上面所说的 pre-hook 懒发。

layerwise optimizer 路径（非 dist-opt 但 overlap_param_gather=True）：AG 直接复用 grad_data 做接收 buffer（forward 期间 grad buffer 空闲，且 grad_dtype 不窄于 param_dtype，param_and_grad_buffer.py:L410–L413），用完必须 grad_data.zero_()，否则下一轮 main_grad 会从 AG 结果而非 0 开始累加（:456-460, 549-553）。

6.6 跨 iteration 生命周期：`zero_grad_buffer` 与 `broadcast_params`¶

zero_grad_buffer()（每个 iteration 开头调用，training.py:L2179–L2184）：清 grad_added_to_main_grad 标志，执行 buffer.reset()（grad_data.zero_() 加 extra main grads 清零，:1471-1477），再做 bucket group 元数据 reset（distributed_data_parallel.py:L566–L580）。只清零不释放【in-place】；CUDA graph 下连标志都不能 reset（否则会 double-GA，:571-576）。忘记调用的后果是上一 iteration 的梯度被累进这一轮。
broadcast_params()（启动时 --data-parallel-random-init）：从各 DP 组 rank 0 广播 param.data 保证副本一致，expert 参数走 expt_dp_group（distributed_data_parallel.py:L582–L597；调用点 training.py:L1819–L1822）。
buffer 级 offload：offload_grad_buffers 与 restore_grad_buffers（DDP 侧 distributed_data_parallel.py:L599–L635）用 storage().resize_(0) 释放和重建显存。所有视图（bucket.grad_data、param.main_grad）共享同一 storage，重建后自动恢复有效；grad_data 重建后会清零（buffer 侧 offload_to_cpu 与 reload_from_cpu，:1479-1509）。

7. 收尾通信：`finalize_model_grads`¶

bucket 机制只负责 DP 域内的梯度规约。所有 micro-batch 跑完后，finalize_model_grads（finalize_model_grads.py:L445–L562；01 §6.3 给出了它在流程中的位置，这里展开实现）按顺序做：

步骤	内容	代码
1	各 model chunk `finish_grad_sync()`：等所有 bucket 的规约 handle	`:497-498`
2	conditional embedder grads 跨 PP all-reduce（DiT 类复制 embedder）	`_allreduce_conditional_embedding_grads`，`:89-129`，调用点 `:507`
3	flextron router grads	`:278-313`，调用点 `:511-512`
4	非 TP 切分参数的 TP 组 all-reduce：SP 标记参数与 qk_layernorm 用 SUM、`average_gradients_across_tp_domain` 用 AVG；多 param 先 `_flatten_dense_tensors` 合并再一次 all-reduce	`_allreduce_non_tensor_model_parallel_grads`，`:367-435`（SUM/AVG 分组 `:391-415`，合并通信 `:424-425`），调用点 `:519`
5	word/position embedding 首尾 stage 同步（weight tying）：在 `embd_group` / `pos_emb_group` 上 all-reduce `weight.main_grad`	`:164-201, 204-259`（all-reduce 在 `:258`）, `:262-275`，调用点 `:528-529`
6	MoE router expert bias 更新（跨 TP×DP×CP 组）	`_update_router_expert_bias`，`:331-364`，调用点 `:534-539`
7	per-token loss 的全局 token 归一：`num_tokens` 从 PP last rank broadcast + DP×CP all-reduce，再 `scale_gradients(1/num_tokens)` 乘整个 grad buffer	`:546-562`

要点：步骤 4 与 5 操作的也是 main_grad（buffer 视图），不是 .grad；它们发生在 finish_grad_sync 之后，所以 dist-opt 下非 owned 区域读到的是部分和——但 embedding tying 的桶布局保证了 owned 区域读到的值是正确的（§4.2），而 TP 组 all-reduce 的参数本来就是 DP 规约后的全量，读取者按 shard 各自读取即可。步骤 7 解释了 §3 为什么 per-token loss 时 scaling factor 必须是 1.0：归一化整体推迟到这里，对所有 micro-batch 与 DP rank 严格按全局 token 数等权（与 01 §5.2 呼应）。

8. 显存布局与账本演算¶

本篇最重要的一张图：单 rank、单 model chunk、单 BufferKey 下，buffer 相关的显存到底是什么样子（dist-opt + bf16 param + fp32 grad）：

rank r 显存（常驻部分，numel = 含 padding 的总 element 数）
═══════════════════════════════════════════════════════════════════════════
grad_data   fp32, 4·numel 字节, 常驻, 跨 iteration 只 zero_() 不释放
┌───────────────┬───────────────┬───────┬───────────────────┐
│   bucket 0     │   bucket 1     │  ……  │     bucket N-1     │  bucket 0 = 模型尾部
└───────────────┴───────────────┴───────┴───────────────────┘
      ▲                ▲                     ▲
      │ param.main_grad = grad_data[s:e].view(shape)【view，无拷贝】
      │
param_data   bf16, 2·numel 字节, 常驻, 仅 dist-opt（AG 接收 buffer）
┌───────────────┬───────────────┬───────┬───────────────────┐
│   bucket 0     │   bucket 1     │  ……  │     bucket N-1     │
└───────────────┴───────────────┴───────┴───────────────────┘
      ▲ param.data 被 remap 成这里的 view（旧值 copy 进来一次后释放）

每个 bucket 被 DP 等分（dist-opt 的 shard，element 区间，不尊重 param 边界）:
bucket k:  [ shard 0 | shard 1 | … |  shard r  | … | shard DP-1 ]
                                   ╵
        rank r own 的 1/DP：RS 输出落这里 → optimizer 只 step 这段
        （fp32 master + m + v 也只存这段, 12·numel/DP）→ step 后写回
        param_data 同位置 → AG 时作为本 rank 的输入切片
═══════════════════════════════════════════════════════════════════════════
流动部分：param.grad（autograd 中转，hook 里 add_ 进 main_grad 后焚毁）
         wgrad fusion 时连中转都没有（TE kernel 直写 main_grad）

用全章统一的 7B 配置（README §3：P=7.5e9，TP=2，PP=2，DP=64，bf16 参数 + grad_reduce_in_fp32 + dist-opt）演算，每 rank 每 chunk 参数 P' = 7.5e9 / (TP×PP) ≈ 1.875e9（平均口径；embedding 落在 first stage 的「最重 shard」精算见 07 §6）：

项	大小	说明
`grad_data`	1.875e9 × 4B = 7.5 GB	fp32 累加，全量常驻（ZeRO-1 不省）
`param_data`	1.875e9 × 2B = 3.75 GB	bf16，全量常驻；非 dist-opt 时这块不存在（参数留在模块原存储，同样 2P）
fp32 master + m + v	12 × 1.875e9 / 64 ≈ 0.35 GB	ZeRO-1 省的就是它：全量是 22.5 GB
`bucket_size`	`max(40M, 1M×64)` = 64M element	per-rank shard = 1M element = 4MB fp32
bucket 数	1.875e9 / 64e6 ≈ 29 个满桶 + 1 个尾桶	另有 shared embedding 独占桶（若 tying）
每桶 RS 数据量	64M × 4B = 256 MB	per-rank 收发 ≈ 256MB × (1 - 1/64) ≈ 252 MB
每 iter grad 通信	≈ 7.5 GB × 63/64 ≈ 7.4 GB/rank	RS；param AG 侧 ≈ 3.75 GB × 63/64 ≈ 3.7 GB

三张账合在一起的结论：ZeRO-1 把 optimizer 三件套从 22.5 GB 降到 0.35 GB，但 grad buffer（7.5 GB）与 param buffer（3.75 GB）一点都没有省——它们是全量常驻的通信工作区。想压缩 buffer 本身，需要走 ZeRO-2/3 语义的 FSDP（§9.4 与 03 · FSDP（ZeRO-3）：逐层 all-gather 与 reshard）。全模型显存公式见 07。

同一组配置扰动下的账（读法不变，P' = 1.875e9）：

配置扰动	`grad_data`	`param_data`	备注
基准：bf16 + `grad_reduce_in_fp32` + dist-opt	7.5 GB	3.75 GB	合计 11.25 GB 常驻
`grad_reduce_in_fp32=False`	3.75 GB（bf16）	3.75 GB	省一半 grad buffer，代价是 bf16 累加/规约的精度
非 dist-opt（plain DDP）	7.5 GB	不存在（参数留模块原存储，同样 3.75 GB）	但 optimizer 三件套变全量 22.5 GB
fp8 参数 + dist-opt	7.5 GB	1.875 GB（`uint8` 存储 dtype）	MXFP8 共享 buffer 时两块合一，合计只留 7.5 GB（`:1091-1111`）
FSDP `optim_grads_params`（ZeRO-3）	分片	分片（3.75/64 GB）	另一套 buffer，见 §9.4 与 03 · FSDP（ZeRO-3）：逐层 all-gather 与 reshard
padding 开销	29 桶 × ≤(2¹⁶-1) element ≈ 1.9M element ≈ 7.6 MB（fp32）	同左	相对 7.5 GB 约千分之一，买「shard 等长」很划算

9. 变体¶

9.1 `reduce_scatter_with_fp32_accumulation`：A2A 替代 ring RS¶

reduce_scatter_with_fp32_accumulation=True 时，dist_reduce_scatter_func 被换成自定义实现（param_and_grad_buffer.py:L227–L234）：用 all-to-all 换掉 ring RS——每个 rank 把 1/dp 的 grad 切片发给对应 rank（线上仍走低精度，总通信量与 ring 相当），wait() 时把收齐的 world_size 份切片用 fp32 torch.sum 在本地累加，再 downcast 回 output（reduce_scatter_with_fp32_accumulation.py:L42–L92；A2A 在 :77-80，fp32 求和在 :32-39；动机写在 distributed_data_parallel_config.py:L64–L67）。两个代价：

每个 bucket group 恰好 1 个 bucket（assert 在 param_and_grad_buffer.py:L706–L709；partition_buckets 为此把 fp8 合并场景也拆开，:1609-1634）；
A2A 的中间 output tensor 会一直存活到 wait()，如果任其累积，会全部活到 step 末尾。所以 DDP 专门挂了 previous_grad_reduce_bucket_group 链（distributed_data_parallel.py:L308–L323），后继 bucket group 发出通信前先 drain 前驱（param_and_grad_buffer.py:L570–L585）；finish_grad_sync 的幂等设计（:733-739）保证 finalize 不会 double-wait。

9.2 fp32 本地累加¶

对匹配 param_name_patterns_for_fp32_local_accumulation 的 fnmatch 模式的 param（如 router weight），把 main_grad 换成独立的 fp32 tensor（不再是 buffer 视图），原 buffer 视图存到 param.main_grad_copy_in_grad_buffer（param_and_grad_buffer.py:L1223–L1244）；通信前 copy 进 buffer、通信后 copy 回（:591-597, 785-798）。约束：不能与 grad_reduce_in_fp32 同开（distributed_data_parallel_config.py:L254–L258）——后者本来就是全 buffer fp32。【拷贝】每步两次，只覆盖匹配的 param。

9.3 buffer offload¶

§6.6 已经讲过：offload_grad_buffers 与 restore_grad_buffers 靠 storage().resize_(0) 释放和重建，视图不失效。供 checkpoint 前后等显存紧张的窗口使用（distributed_data_parallel.py:L599–L635，param_and_grad_buffer.py:L1479–L1509）。

9.4 Megatron FSDP¶

use_megatron_fsdp=True 时不复用本篇的 _ParamAndGradBuffer：FullyShardedDataParallel 适配器把 zero_grad_buffer、start_grad_sync 等接口直接转发给内部的 MegatronFSDP（mcore_fsdp_adapter.py:L212–L216 等；mixed precision policy 继承 grad_reduce_in_fp32，:117-130），其自有的 ParamAndGradBuffer（param_and_grad_buffer.py:L1583）里每个 ParameterGroup 持有 model_weight_buffer、main_weight_buffer、main_grad_buffer 三个 DataParallelBuffer（:1286-1342），并按 data_parallel_sharding_strategy（no_shard / optim / optim_grads / optim_grads_params，:1933-1949）决定各 buffer 是否分片——optim_grads_params 才是 ZeRO-3 语义（连 model_weight_buffer 也分片）。DistributedOptimizer 对 FSDP 有大量旁路分支（grads 由 FSDP 自己管理，distrib_optimizer.py:2512-2516, 2672-2676, 2718-2723, 3026-3030）。FSDP 的逐层 AG 与 reshard 机制见 03 · FSDP（ZeRO-3）：逐层 all-gather 与 reshard。

10. 易错点清单¶

倒序排布：buffer 偏移 0 处是模型尾部参数；bucket 0 最先填满、RS 最早发出；param AG 方向相反（param_and_grad_buffer.py:915, 1168, 1538-1539；distrib_optimizer.py:L529；distributed_data_parallel.py:L295–L306）。
main_grad 不是 .grad：累加目标是 param.main_grad（buffer 视图）；param.grad 只是中转，hook 里 add_ 后置 None。optimizer 读的是 main_grad 的切片（precision-aware 时用 decoupled_grad）。
buffer 跨 iteration 常驻：zero_grad_buffer() 只 zero_() 不释放（param_and_grad_buffer.py:L1471–L1477）；CUDA graph 下 grad_added_to_main_grad 标志不能 reset（distributed_data_parallel.py:L571–L576）。
zero_() 的粒度陷阱：MXFP8 共享 buffer 场景不能整块 zero grad buffer（会清掉还没完成 AG 的 param 数据），只能 bucket.param_data.zero_()（param_and_grad_buffer.py:L297–L302）；layerwise AG 复用 grad_data 后必须 zero（:456-460）。
ZeRO-1 不省 buffer 显存：grad buffer（fp32 时 4P）与 param buffer（2P）全量常驻；只省 optimizer state 与 master（§8）。shard 按元素区间切，一个 param 可以切到两个 rank（shared embedding 除外）。
首 batch 不发通信：register_grad_ready 首 batch 只记录 golden counts，通信由 finish_grad_sync 补发（param_and_grad_buffer.py:800-822, 749-753）。
bucket_size 是 element 数不是字节，且 pp_rank>0 或 overlap_grad_reduce=False 时静默退化为单桶（distributed_data_parallel.py:68-72, 95-106）。
expert 与非 expert 物理上分 buffer、走不同 DP 组（DP×CP 与 EDP），average_in_collective 时 scaling 也不同（expert 预乘 edp/dp）（distributed_data_parallel.py:L197–L216）。
param dtype ≠ grad dtype 是常态：bf16 参数 + fp32 grad buffer（grad_reduce_in_fp32）；fp8 参数存储 dtype 记 uint8（param_and_grad_buffer.py:L856–L859）。
embedding tying 的同步不在 bucket 机制里，在 finalize_model_grads 对 embd_group 单独 all-reduce（finalize_model_grads.py:L528–L529）；shared embedding 独占桶就是为了让它在首尾 stage 上的分片布局一致（§4.2）。
reduce_scatter_with_fp32_accumulation：1 bucket/group 限制加前驱 drain 链，否则中间 A2A tensor 全部活到 step 末尾（param_and_grad_buffer.py:L706–L709；distributed_data_parallel.py:L308–L323）。
dist-opt 下 param.data 已被 remap 成 buffer 视图：原初始化或 checkpoint 的值是 copy 进去的（assert old_param_data._base is None，param_and_grad_buffer.py:L1212–L1217）；TE 的 weight_tensor 引用要显式置 None（distributed_data_parallel.py:L332–L343）。任何「绕过 buffer 直接改 param.data 指向」的代码都会破坏 AG 回路。
两处注释或文档已过时，以代码为准：distrib_optimizer.py:L492 的 "64-byte" 实为 64 element；distrib_optimizer.py:L3032–L3035 的「首个 AG 在下次 zero_grad 发出」实为 forward pre-hook 懒发（§6.5）。

下一篇：06 · Activation 的 Recompute 与 CPU Offloading —— full/selective recompute（含 RNG 正确性）与 fine-grained CPU offloading（stream 流水）。
