02 · 整个 Transformer block 的切分方式

上一篇看的是单个 linear，这一篇要把它们拼成完整的 Transformer layer。具体会讲清楚四件事：attention 和 MLP 各自怎么切、为什么每个 block 只需要一次 all-reduce；输入输出的 embedding（也就是 vocab）怎么按 vocab 维切开；loss 在 vocab 已经切开的情况下要怎么算，也就是 vocab-parallel cross entropy 的原理；以及为什么 TP 下的 dropout 必须用一套专门的 RNG tracker。

1. MLP block：column → row（mlp.py）

fc1: ColumnParallelLinear  [h → ffn]   按输出列切 → 每卡 [s,b,ffn/TP]
act: GELU/SwiGLU (本地，element-wise)
fc2: RowParallelLinear     [ffn → h]   按输入行切 → 部分和，出口 all-reduce

代码：linear_fc1 = ColumnParallelLinear（mlp.py:L216），linear_fc2 = RowParallelLinear（mlp.py:L236），forward mlp.py:258→340。

这里有一个 SwiGLU 特有的细节：fc1 的输出是 \(2\,\mathrm{ffn}\)（gate 和 up 两路），column-parallel 把这 \(2\,\mathrm{ffn}\) 切开的时候，要保证 gate 和 up 对应的同一段落在同一张卡上（Megatron 用交错排布，或者配合 bias_gelu_fusion 来处理这件事），否则 \(\mathrm{silu}(\mathrm{gate}) \cdot \mathrm{up}\) 这个逐元素乘法会对不上号，算出错误的结果。这是 TP 切 GLU 类激活时最容易踩的一个坑。

2. Attention block：按 head 切（attention.py）

flowchart LR
    X["X [s,b,h]"] -->|"linear_qkv\nColumnParallel\n按 head 切"| QKV["Q,K,V\n[s,b,(np/TP)*hd]"]
    QKV --> SDPA["core attention\n(每卡算自己那几个 head)"]
    SDPA -->|"linear_proj\nRowParallel"| O["部分和 [s,b,h]"]
    O -->|"g: all-reduce"| OUT["attn out [s,b,h]"]

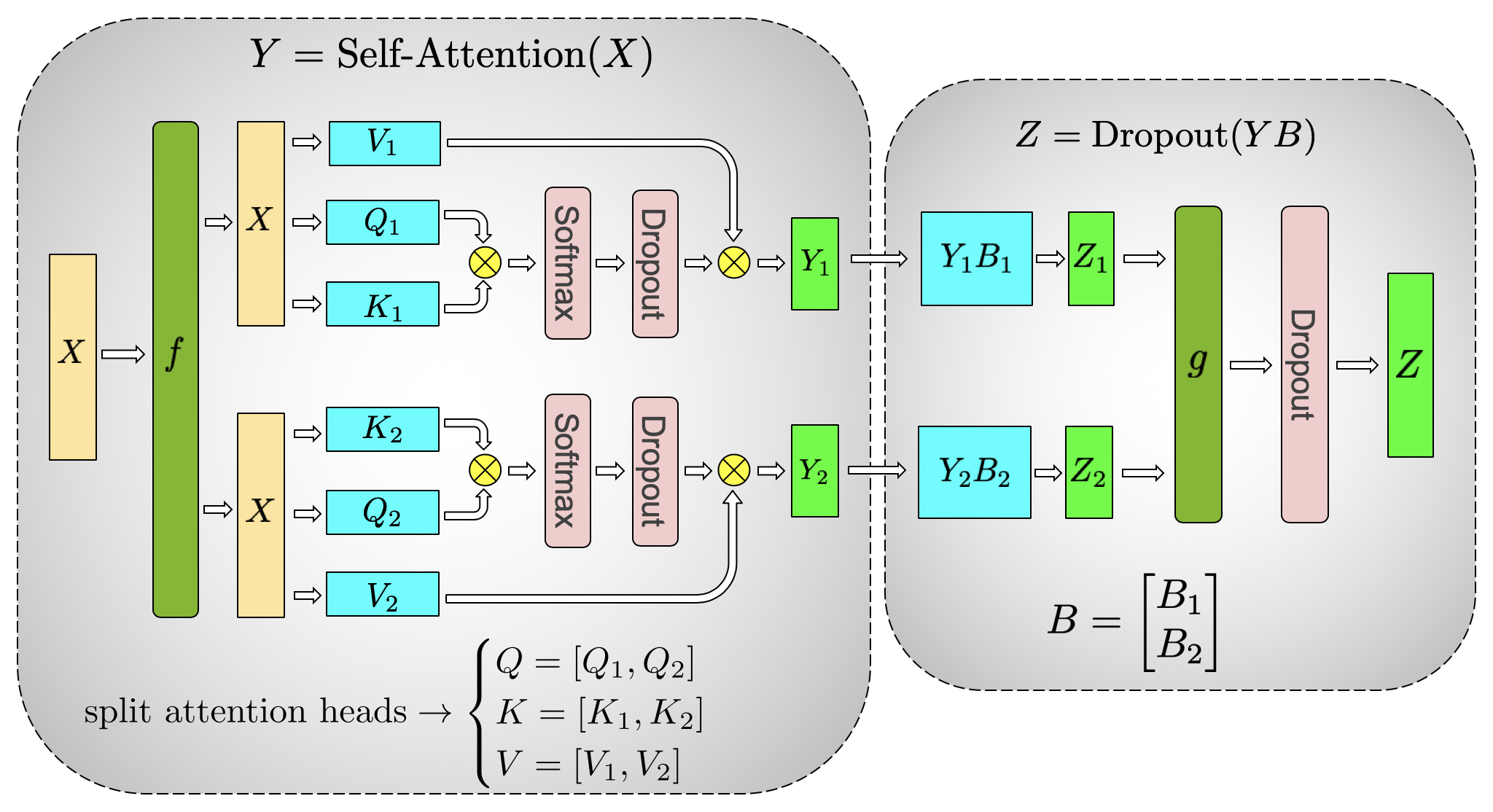

Megatron self-attention tensor parallelism split by head

图：Megatron 把 self-attention 按 head 切到各 TP rank。linear_qkv 是 column-parallel（每卡拿 heads/TP 个 head 的 Q/K/V），各 head 的 \(\mathrm{softmax}(QK^{\top})\,V\) 完全本地；linear_proj 是 row-parallel，输出经 g 一次 all-reduce 合并。结构与 MLP 的 column→row 骨架完全一致。（Shoeybi et al. 2019, Fig 3b；arXiv:1909.08053）

  • linear_qkv 是 ColumnParallelLinear（attention.py:L1406 附近计算 linear_qkv_out_dim = q_proj + 2*kv_proj），按 attention head 来切：每张卡拿到 num_heads/TP 个 head 对应的 Q/K/V。因为不同 head 的 attention 计算是互相独立的，core attention（也就是 \(\mathrm{softmax}(QK^{\top})\,V\)）可以完全在本地算完，零通信，这正是 attention 天然适合用 TP 切分的原因。
  • linear_proj 是 RowParallelLinear（attention.py:L394），把各卡上不同 head 的输出投影回 \(h\) 维，再用 all-reduce 求和（attention.py:L1340 附近）。
  • GQA/MQA 场景：当 KV head 数小于 Q head 数时，TP 切分要保证每张卡至少能分到完整的 KV head（或者索性复制 KV）。当 num_kv_heads < TP 时，Megatron 会复制 KV head，这会影响到 linear_qkv 的切分逻辑。

把这两部分放在一起看：一个 Transformer layer 等于 attention 的一次 all-reduce，加上 MLP 的一次 all-reduce，forward 总共 2 次、backward 总共 2 次。block 之间的 LayerNorm 和 residual 都是本地操作（没开 SP 时，激活是复制状态）。

3. Vocab-parallel embedding（layers.py:L198）

输入/输出 embedding 的 \([\mathrm{vocab}, h]\) 矩阵按 vocab 维切到各 TP rank：

# VocabParallelEmbedding.forward (layers.py:284)
#  每卡只持有 [vocab/TP, h]；
#  对落在本卡 vocab 区间外的 token id，先 mask 成 0，查表后置零，
#  最后 all-reduce 把各卡的查表结果加起来（mask 保证不重复）
if self.reduce_scatter_embeddings:        # SP: 直接 reduce-scatter 成 [s/TP,b,h]
    output = reduce_scatter_to_sequence_parallel_region(output_parallel, group=self.tp_group)
else:
    output = reduce_from_tensor_model_parallel_region(output_parallel)   # all-reduce
  • forward 是一次 masked lookup 加上 all-reduce（或者在 SP 下是 reduce-scatter，layers.py:L308–L319）。
  • 输入和输出 embedding 通常会做 weight tying（共享同一份 \([\mathrm{vocab}, h]\)），如果跨 PP 的 first stage 和 last stage，还需要额外做一次 all-reduce 来同步梯度（在 finalize_model_grads 里完成）。

4. Vocab-parallel cross entropy（cross_entropy.py:L119）

logits \([s, b, \mathrm{vocab}]\) 按 vocab 切成了 \([s, b, \mathrm{vocab}/\mathrm{TP}]\)，loss 要在不 gather 出完整 logits 的前提下算出来，因为完整的 logits 会是 \([s, b, \mathrm{vocab}]\)（vocab 常常能到 128k 以上），显存会直接爆掉。这里的技巧是把 softmax 需要的两个全局量，用 all-reduce 拼出来：

# forward (cross_entropy.py:121)
logits_max = vocab_parallel_logits.max(dim=-1)         # 本地最大
all_reduce(logits_max, op=MAX, group=tp)               # ① 全局 max（数值稳定）
# 减 max 后算 exp；只有 target 落在本卡 vocab 区间时 predicted_logits 才非零
all_reduce(predicted_logits, op=SUM, group=tp)         # ② 拼出 target 的 logit
all_reduce(sum_exp_logits,   op=SUM, group=tp)         # ③ 拼出分母 Σexp
loss = log(sum_exp_logits) - predicted_logits          # = -log softmax(target)

只需要三次标量或小向量级别的 all-reduce（是 \([s, b]\) 这个量级，而不是 \([s, b, \mathrm{vocab}]\)），就完成了 vocab 切开状态下的交叉熵计算。backward（cross_entropy.py:L186）只需要本地操作：\(\mathrm{grad} = \mathrm{softmax} - \mathrm{onehot}(\mathrm{target})\)，因为 softmax 已经是全局归一化过的，每张卡只需要更新自己 vocab 区间对应的那一部分梯度。

这是 TP 里「用几个标量的 all-reduce，换掉一次巨张量的 all-gather」的一个典型例子，思路上和 attention 的 online-softmax、FlashAttention 是相通的。

5. TP 专用 RNG：dropout 的一致性（random.py）

TP 下，激活在 TP 区内是切开的状态（每张卡拿到不同的 hidden 分片），在 TP 区外则是复制状态（每张卡都相同）。dropout 打的 mask 必须跟这个状态配合起来：

区域 激活状态 dropout mask 要求 用哪个 RNG
TP 区外（如 attention 输出后、residual） 各卡复制（相同） 各卡 mask 必须相同，否则复制的张量被打不同的洞 → 不一致 data-parallel seed（同 TP group 内相同）
TP 区内（如 attention score、切开的 hidden） 各卡不同分片 各卡 mask 必须不同，否则等价于 dropout rate 缩水 model-parallel seed（seed + tp_rank，各卡不同）

model_parallel_cuda_manual_seed（见 random.py:L433）会一次性注册三套 RNG state：

data_parallel_seed         = seed                       # TP group 内相同 → 区外 dropout
tensor_model_parallel_seed = seed + 2718 + tp_rank      # 各 TP rank 不同 → 区内 dropout
expert_parallel_seed       = seed + 1024 + 100*ep_rank + etp_rank   # MoE expert

用法是 with get_cuda_rng_tracker().fork():（见 random.py:L298）切到 model-parallel 的 state，再去做区内的 dropout。fork() 是一个上下文管理器：进入时先保存当前的 RNG state、切换到指定的 state，退出时再恢复回去，这样就保证了「区内用 TP-state、区外用 DP-state」能干净地来回切换，而且在 activation checkpointing 重新计算时，也能精确复现出同一个 mask（对应 CheckpointFunction，见 random.py:L555）。

漏掉这套机制的后果非常隐蔽：训练照样能跑、loss 也在下降，但 TP 区外的 dropout 在各卡上打出了不同的洞，导致本该保持一致的复制张量变得不再一致，等价于悄悄引入了额外的噪声，破坏了 TP 原本应该具备的数学等价性。这是手写 TP 时最容易踩、也最难发现的坑之一。

现在我们已经清楚，TP 下的 activation 在区外是复制的、在区内是切开的。下一个自然的问题是：能不能把区外那些复制的部分也切开？这正是 SP 要做的事，按 sequence 维把它们切开，用 all-gather 加 reduce-scatter 替掉 all-reduce，进一步省下 activation 的显存。详见03 · Sequence Parallelism：AG/RS 替换 all-reduce。
