04 · 融合与 connector¶
03 里介绍的每一家模型都选了自己的一种接法。本篇要把这些接法收敛成一个统一的设计空间：projector 到底在做什么，三种 fusion 方式对 attention 形状和 KV 分别有什么影响，以及训练和推理里都会遇到的那个把 embedding scatter 进序列的实现细节。
读这一篇之前，最好先看过 00 里关于③projector 的定义，以及 02 里 \(\mathbf{Z}\in\mathbb{R}^{N\times D}\) 的来源，下面会直接用到这两个概念。
1. Connector = 对齐 + 注入¶
encoder out [N × D_v] ──projector──► [N × D_llm] ──fusion──► 进入 LLM 的某处
(对齐宽度/语义) (拼进序列 or 旁挂 cross-attn)
Projector 通常非常轻量（一层线性层或者两层 MLP），但在 LLaVA 的 Stage 1 里，它却是唯一被解冻训练的部分。ModServe 的实测数据显示，connector 占总参数量不到 0.1%，占 TTFT 也不到 0.4%，所以在 infra 层面上从来不会单独把它解耦出来，而是和 LLM 放在一起处理（详见 06）。真正决定 KV 和 prefill 开销的其实是 fusion 的方式。
Megatron 里的 MultimodalProjector（multimodal_projector.py:L15）：
# multimodal_projector.py:47
if self.projector_type == "mlp":
self.encoder = MLP(config, submodules, input_size=input_size) # 两层 + GELU
elif self.projector_type == "affine":
self.encoder = submodules.linear_fc1(input_size, config.hidden_size, ...)
LLaVA 用的是 affine，LLaVA-1.5 换成了 mlp。Q-Former 和 Perceiver 属于「重 connector」：它们先把 \(N\) 压缩成 \(M\)，再做投影，具体见 03。
2. 三种融合范式¶
2.1 Decoder-only early fusion：视觉 token 当文本 token 用¶
这是目前的主流做法（LLaVA、Qwen-VL、InternVL、DeepSeek-VL2 都是这样）。Projector 输出的 \(N\) 个向量直接占用序列位置，整条序列走标准的因果 self-attention：
这带来的后果是：
- 复杂度是 \(O((T+N)^2)\)。当动态分辨率让 \(N\) 涨到 3000 以上时，视觉部分会主导整个 prefill 的开销。ModServe 的实测数字是，在同样尺寸下，decoder-only 的 prefill 大约比 cross-attn 方案贵 10 倍。
- 全部 \(N\) 个视觉 token 都会进入 KV cache：
- 它的好处是不需要改动 LLM 的结构，而且视觉和文本能在每一层里深度交互。这正是它能够成为默认选择的原因。
2.2 Cross-attention fusion：视觉信息旁挂¶
Flamingo 和 Llama 3.2 Vision 走的是这条路。主序列里只有文本，长度是 \(T\)；层与层之间插入 gated cross-attn，Q 来自文本，K/V 来自视觉（Flamingo 用的是 64 个 Perceiver token）。具体公式见 03 §2.1。
这样做的后果是：self-attention 仍然是 \(O(T^2)\)，但需要另外维护一份 image-side 的 KV；精度通常会略低一些（ModServe 的实测大约低 5 个百分点）。LM 主干在这种方案下通常保持冻结，这会影响训练时 PP 的负载分配，详见 06 里关于 Cornstarch 的部分。
2.3 离散统一 / 解耦统一¶

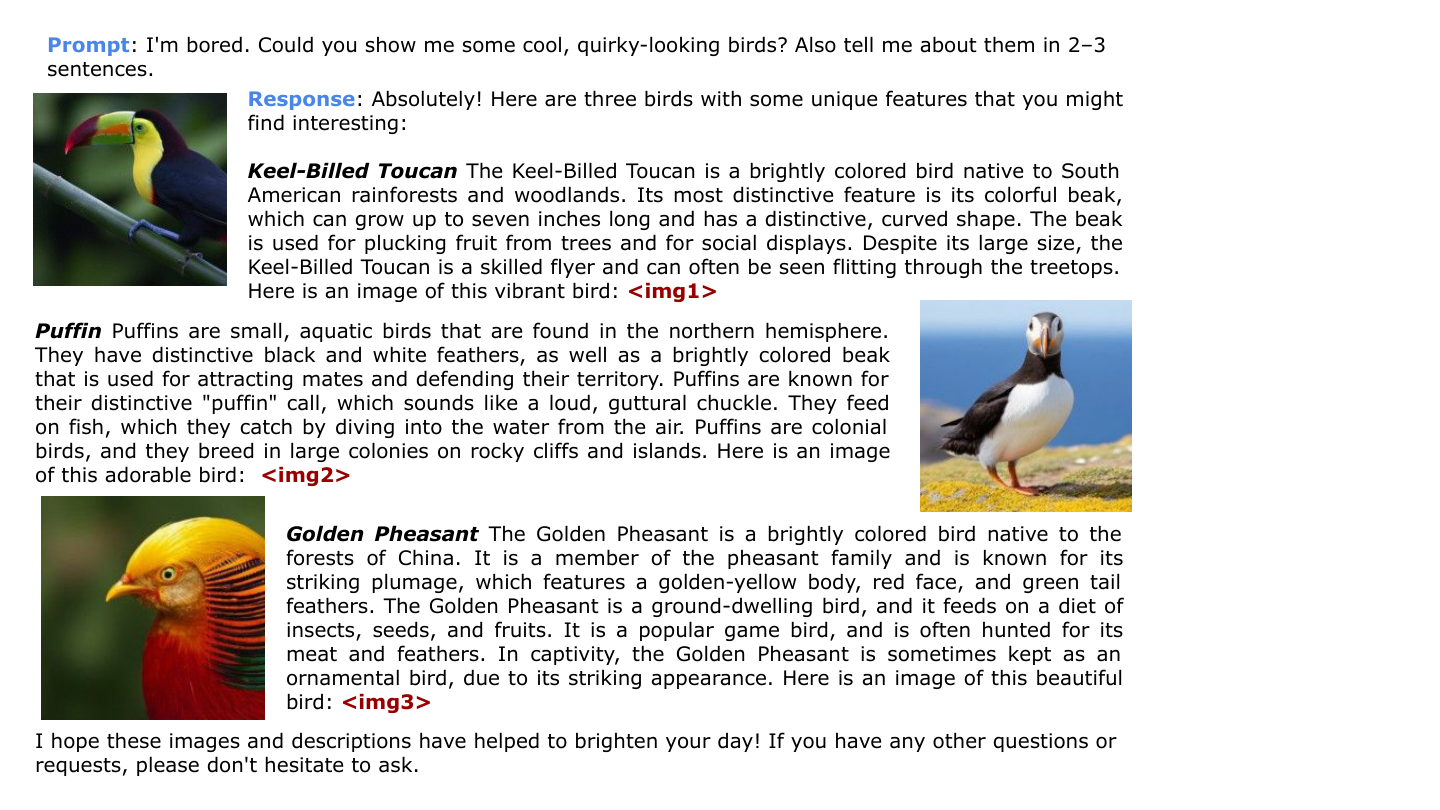

图：图像经过 VQ 进入词表，理解和生成都变成 next-token 预测。在 infra 层面，整条流水线又变回了同构的 transformer，图像 token 也能像文本一样复用 KV。（Chameleon Team 2024, teaser；arXiv:2405.09818）
- Chameleon：codebook 大小 8192，\(512^2\to 1024\) 个 token，词表大小 65536；从零开始训练；用 QK-Norm 和 z-loss 来稳定训练过程。
- Emu3：完全用 next-token 预测，理解和生成都不依赖 diffusion。
- Janus：理解走连续路径（SigLIP），生成走离散路径（VQ），共享同一个自回归 Transformer，详见
03 §7。
统一范式让多模态退化成了一条纯粹的 token 序列，因此可以直接享受 LLM serving 那套现成的基础设施，比如 KV cache 和 continuous batching。代价是要么承受 codebook 带来的信息损失，要么像 Janus 那样维护两座独立的塔。
3. 对照表¶
| 维度 | decoder-only 拼接 | cross-attention | 离散统一 |
|---|---|---|---|
| 视觉在哪 | 主序列 | cross-attn 的 K/V | 主序列（离散 id） |
| 主序列长度 | \(T+N\)（\(N\) 主导） | \(T\) | \(T+N_{\mathrm{vq}}\) |
| self-attn | \((T+N)^2\) | \(T^2\) + xattn | \((T+N)^2\) |
| 视觉进 KV？ | 是，全部 \(N\) | image-side KV | 是，和文本无异 |
| 改 LLM 结构 | 否 | 是（插层） | 否（需 VQ） |
| 代表 | LLaVA / Qwen-VL / InternVL | Flamingo / Llama 3.2 V | Chameleon / Emu3 / Janus 生成支路 |
开源生态目前以 decoder-only 为绝对主流，后面几篇讨论 infra 问题时也会默认按这条路径来展开：image token 会进入 KV，prefill 会被 \(N\) 拉长。
4. Scatter：把占位符换成 embedding¶
Decoder-only 方案里反复出现一个工程动作：先在序列里用占位符标记图像所在的位置，等到 forward 的时候，再按照这些位置把 encoder 的输出写进去。
4.1 训练侧：Megatron 的 _preprocess_data¶
LLaVAModel（llava_model.py:L57）同时持有 vision、projection、language 三部分。它把 image_token_index 定义为 -200（llava_model.py:L49）。_preprocess_data（llava_model.py:L482）会把 -200 替换成对应的 image embedding，同时把对应的 label 改成 -100、loss_mask 置为 0。
Docstring 里明确处理了 PP 切分下的情况：只有 pre_process=True 的第一个 LM chunk 会去改 input embedding，只有 post_process=True 的最后一个 chunk 会去改 label。add_encoder / add_decoder（llava_model.py:L116–L117）决定了当前这个 rank 具体要构造哪一部分，这正是 06 里讲的解耦方案的最小实现单元。
4.2 推理侧：SGLang 与 vLLM¶
SGLang 的 embed_mm_inputs（mm_utils.py:L901）做的是 masked scatter：先用 embed_tokens 得到文本 embedding，再按照 mask 原地覆盖掉图像所在的位置。这个流程只在 prefill 阶段、且 batch 里确实含有多模态输入时才会执行；decode 阶段会直接短路，因为图像信息已经在 KV 里了。
vLLM 的 _merge_multimodal_embeddings（utils.py:L479）也是类似的逻辑：
三家实现在结构上是一致的：用占位 token 标记位置，encoder 算出 embedding，再按照 mask 或者 index 把它写进去。encoder 和 backbone 之间的强耦合，其实就集中在这一个张量上，这也是为什么它们后来能被拆分成独立服务的物理原因。
5. 小结¶
Projector 负责对齐宽度，在 infra 层面基本可以忽略；真正决定序列长度和 KV 开销的是 fusion 的选择。目前的主流做法是用「序列变长」换取实现上的简单和精度上的优势。而占位符到 embedding 这一步替换操作，正是 encoder 之所以能被独立解耦出来的物理依据。
接下来是 05 · 生成器：diffusion / DiT / 自回归图像。如果模型还需要真正「画出」图像，第三条流水线要处理的就是这个问题：走的是扩散路线，还是自回归路线。
