02 · Interleaved 1F1B、Zero Bubble 与 DualPipe¶

1F1B 解决了显存问题，但 bubble 仍然是 \((p-1)/(m+p-1)\)。本篇介绍三种进一步压缩 bubble 的技术，阅读前需要对 1F1B 的 warmup、稳态与 cooldown 结构有基本了解（见上一篇）： 1. Interleaved 1F1B（Virtual Pipeline）：把流水线切得更细，bubble 降为原来的 \(1/v\)； 2. Zero Bubble：把 backward 拆成两部分，用不在依赖链上的权重梯度计算填充空泡； 3. DualPipe：双向流水加计算、通信全 overlap，bubble 接近于 0（DeepSeek-V3）。

1. Interleaved 1F1B / Virtual Pipeline (VPP)¶

论文：Narayanan et al., Efficient Large-Scale Language Model Training on GPU Clusters Using Megatron-LM, 2021, arXiv:2104.04473。代码：schedules.py:forward_backward_pipelining_with_interleaving。

核心思路是不再让每张卡存放连续的一大段层，而是存放 \(v\) 个不连续的小 chunk（称为 model chunk 或 virtual stage）。以 \(p=4, v=2, L=16\) 为例：

传统 1F1B (v=1):  s0=[L0-3]  s1=[L4-7]  s2=[L8-11]  s3=[L12-15]
interleaved (v=2): s0=[L0-1, L8-9]  s1=[L2-3, L10-11]  s2=[L4-5, L12-13]  s3=[L6-7, L14-15]
                       chunk0  chunk1   ← 每卡 2 个不连续 chunk

此时流水线在逻辑上有 \(p \cdot v\) 个虚拟 stage。一个 micro-batch 完整走完要穿过 \(p \cdot v\) 个 chunk，每个 chunk 更小，单次 forward 和 backward 的时间也更短。填充与排空的绝对时间并没有变化（仍然是 \(p-1\) 个物理 stage 之间的传递），但相对于更密集的计算，bubble 的占比降为原来的 \(1/v\)：

\[ \text{bubble fraction (interleaved)} = (p-1)\,/\,(v \cdot m) \]

flowchart LR
    A["1F1B\nbubble=(p-1)/m"] -->|"每卡放 v 个 chunk\n流水线更细"| B["interleaved\nbubble=(p-1)/(v·m)\nP2P 通信 ×v"]

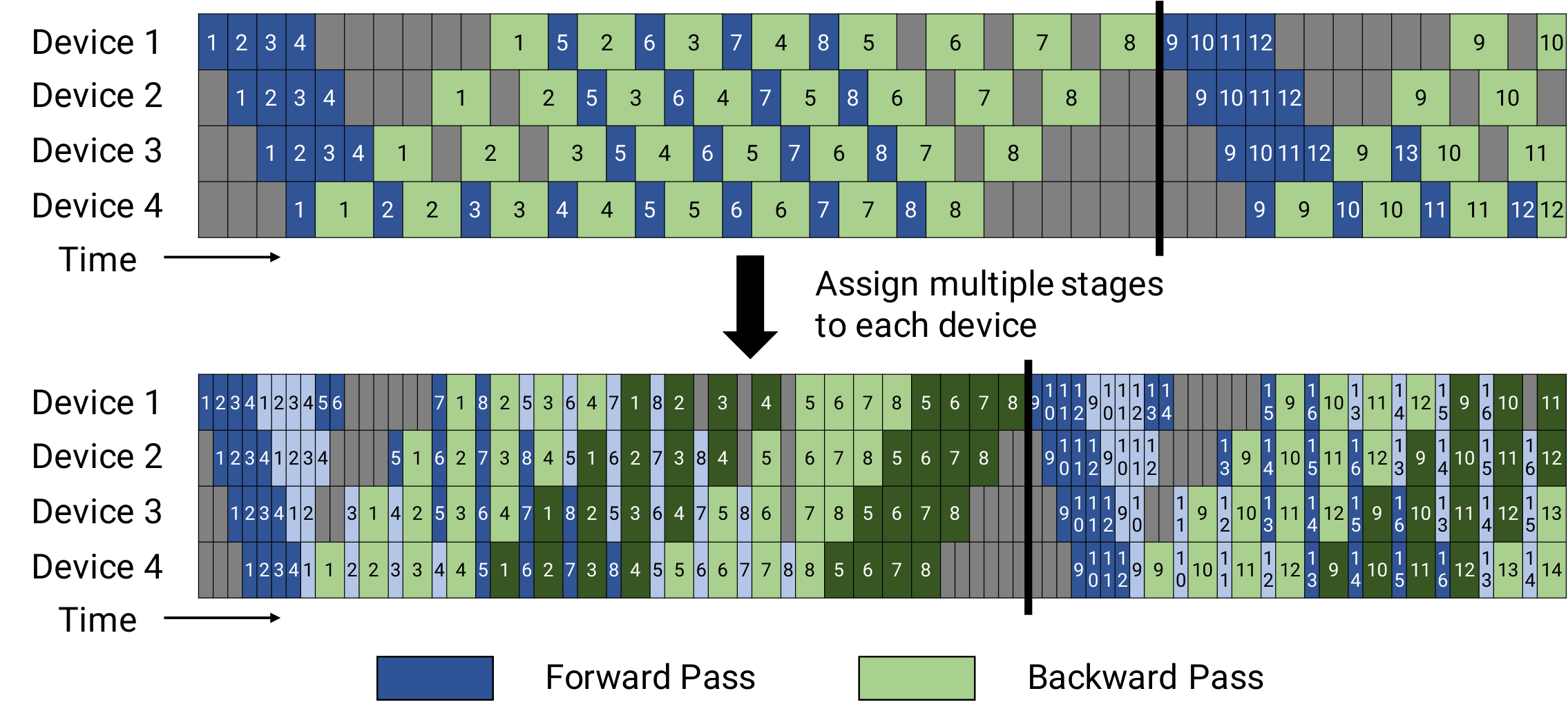

Default vs interleaved 1F1B schedule (bubble shrinks by 1/v)

图：上 = 默认 1F1B（每 device 一段连续层）；下 = interleaved 1F1B（每 device 2 个不连续 chunk）。下半的 forward/backward 格子更细、更密，warmup/cooldown 的绝对时间不变，但相对于更密集的计算，bubble 缩到 \(1/v\)。代价是 micro-batch 每穿过一个 chunk 边界就要一次 P2P，通信次数 ×v。（Narayanan et al. 2021, Fig 4；arXiv:2104.04473）

代价主要有两个： - P2P 通信次数变为原来的 \(v\) 倍：每个 micro-batch 需要在 stage 之间传递 \(p \cdot v\) 次而不是 \(p\) 次，因此 interleaved 依赖高带宽的 stage 间链路，或者配合 P2P overlap 使用（03 讨论）。 - 调度明显更复杂：warmup 数量变为 (p-rank-1)*2 + (v-1)*microbatch_group_size（schedules.py:L891），实现上还需要追踪每个 micro-batch 当前处于哪个 chunk。

Megatron 的 warmup 计算（schedules.py:L884–L897）：

# 非 interleaved (1F1B)
num_warmup = pipeline_parallel_size - pipeline_parallel_rank - 1
# interleaved
num_warmup = (pipeline_parallel_size - pipeline_parallel_rank - 1) * 2
num_warmup += (num_model_chunks - 1) * microbatch_group_size_per_vp_stage

此外还有显存代价：interleaved 的流水线更长，在途的 micro-batch 更多，峰值 activation 略有上升。总体上看，这是用显存和通信的小幅增加换取 bubble 的下降。VPP 是目前大规模训练的主力方案，也是 Megatron 大模型的默认配置。

2. Zero Bubble：拆分 backward 填充空泡¶

论文：Qi et al., Zero Bubble Pipeline Parallelism, 2023, arXiv:2401.10241（ICLR 2024）。

Zero Bubble 的核心观察是：一次 backward 实际上完成了两件依赖关系完全不同的计算：

\[ B = B_{\text{act}} + B_{\text{wgt}} \]

其中 \(B_{\text{act}}\) 计算 input 的梯度 \(dX\)，下游 stage 立刻需要它；\(B_{\text{wgt}}\) 计算 weight 的梯度 \(dW\)，只在 optimizer.step 前需要，没有其他计算等它。

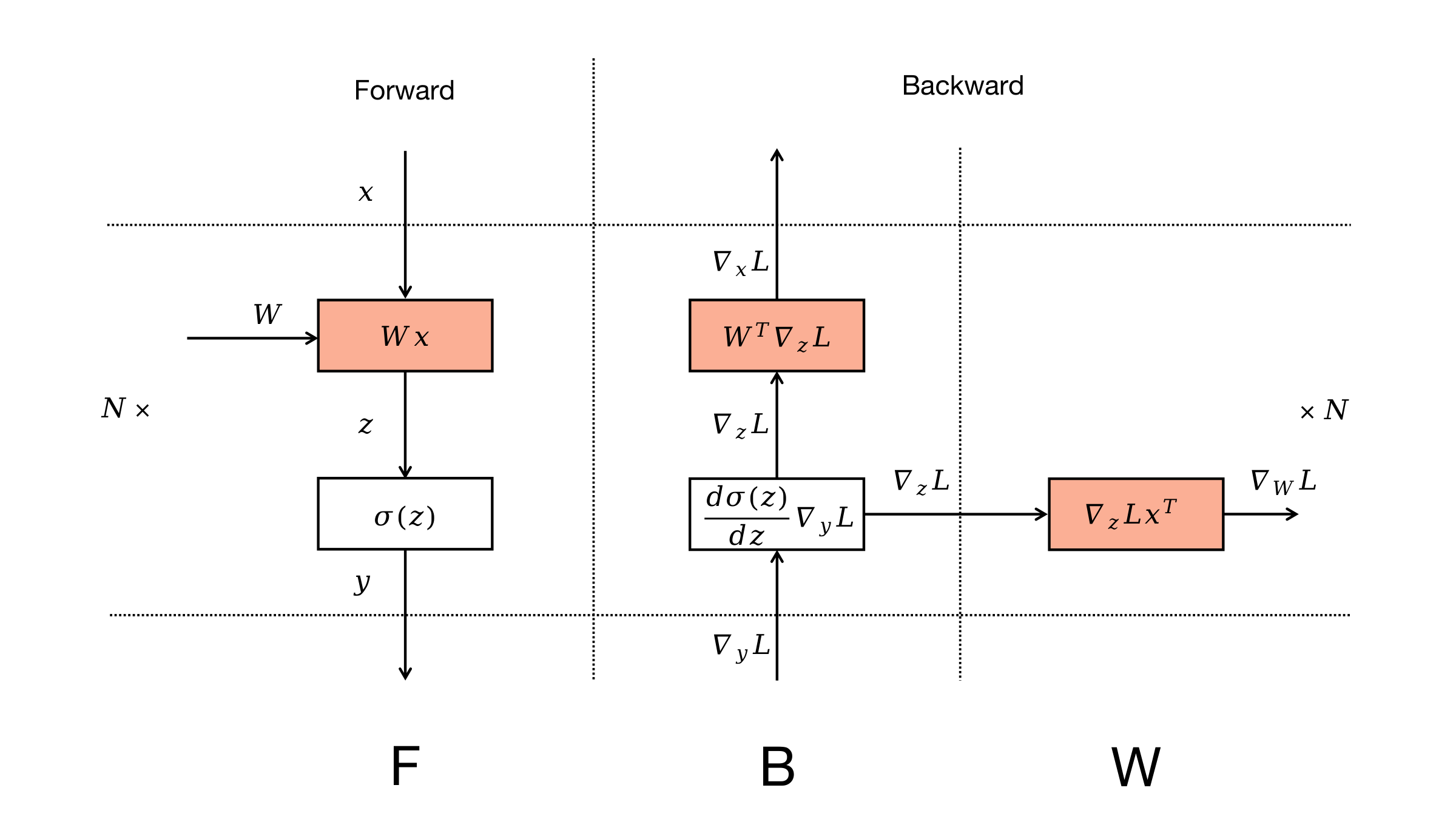

Computation graph of MLP: forward, B (activation grad), W (weight grad)

图：Zero Bubble 论文把一层的 backward 显式拆成两个节点 —— \(B\)（对 input 的梯度，喂给上游、在依赖链上）与 \(W\)（对 weight 的梯度，只汇入本层参数、不在任何 micro-batch 的依赖链上）。传统调度把二者绑死；ZB 的全部技巧就是把「自由的」\(W\) 拿去填空泡。（Qi et al. 2024, Fig 1；arXiv:2401.10241）

传统调度把 \(B_{\text{act}}\) 和 \(B_{\text{wgt}}\) 绑定在一起执行。Zero Bubble 则将二者拆开：\(B_{\text{act}}\) 仍然按照依赖关系尽快执行（上游 stage 在等待它），而 \(B_{\text{wgt}}\) 是自由的，可以推迟到任何 stage 空闲（即 bubble）的时刻执行。用 \(B_{\text{wgt}}\) 填充 warmup 和 cooldown 的空泡，理论上可以把 bubble 降到 0。

普通 1F1B 的 cooldown:    s0  .  .  .  B B B B      ← 大段空泡
zero bubble:              s0 W W W B B B B          ← 空泡被 W(=B_wgt) 填上
                              ↑把别的 micro-batch 的权重梯度计算塞进来

ZB 论文给出了两档调度方案： - ZB-H1：手工设计的调度，bubble 约为 1F1B 的三分之一，不增加显存。 - ZB-H2：进一步优化并绕过 optimizer 的同步点（用一次 post-update 验证替代全局 grad sync），bubble 接近于 0，但需要额外的显存保存被延后的 \(B_{\text{wgt}}\) 中间量。

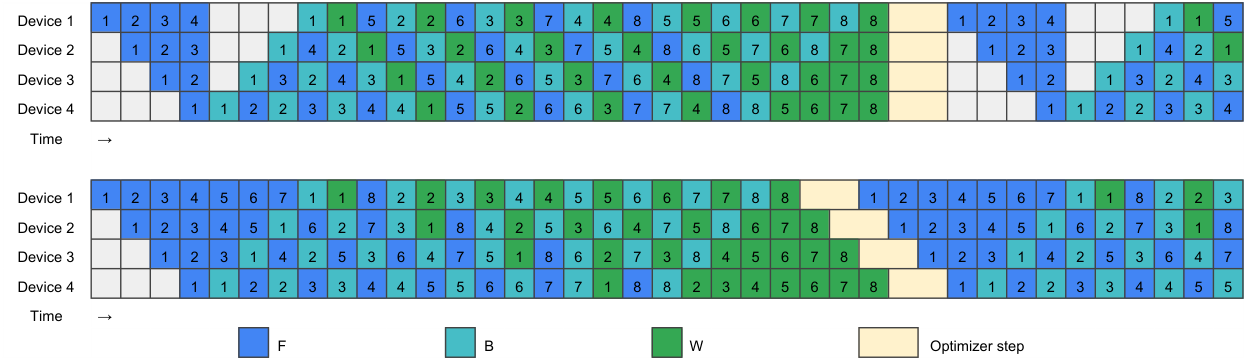

ZB-H1 and ZB-H2 handcrafted schedules filling bubbles with W passes

图：ZB-H1（上）与 ZB-H2（下）的手工调度。\(F\)/\(B\)/\(W\) 三色格子，原本 warmup/cooldown 的空泡被 \(W\)（权重梯度计算）填上。ZB-H2 通过更早启动 \(W\)、并用 post-validation 绕开 optimizer 的全局同步点，把 bubble 压到近 0（代价是更多 in-flight 的延后 \(W\) 中间量）。（Qi et al. 2024, Fig 3；arXiv:2401.10241）

与 Megatron 的关系：Megatron 的 delay_wgrad_compute（见 DP）和 backward_dw()（例如 mlp.py:L374 中的 linear_fc2.backward_dw()）提供的正是「把 wgrad 计算从 dgrad 中拆出来、延后执行」的基础设施，这是实现 zero-bubble 类调度的前提。schedules.py 的较新版本中也包含了对应的 split-backward 调度变体。

从 infra 的角度直观理解：bubble 的本质是依赖链上的等待，而 \(B_{\text{wgt}}\) 不在任何 micro-batch 的依赖链上，因此天然适合用来填补这些等待。Zero Bubble 做的事情就是把计算重新排序，让每个时刻都有可以自由调度的计算可做。

3. DualPipe：双向流水与全 overlap¶

论文/代码：DeepSeek-V3 Technical Report, 2024, arXiv:2412.19437；开源实现 github.com/deepseek-ai/DualPipe。

DualPipe 面向 MoE 大模型设计（这类模型的跨机 all-to-all 通信开销很大），同时解决 bubble 和通信两个问题，依靠两个想法：

（1）双向（bidirectional）流水：同时从流水线两端送入 micro-batch，一半从 stage \(0 \to p-1\) 正向流动，另一半从 \(p-1 \to 0\) 反向流动。为此每个 device 同时持有正向那一路的某个 chunk 和反向那一路的对称 chunk 两份参数，这样任一时刻它都能在正向 micro-batch 空闲时去计算反向 micro-batch，两个方向的流水线互相填充对方的 bubble。

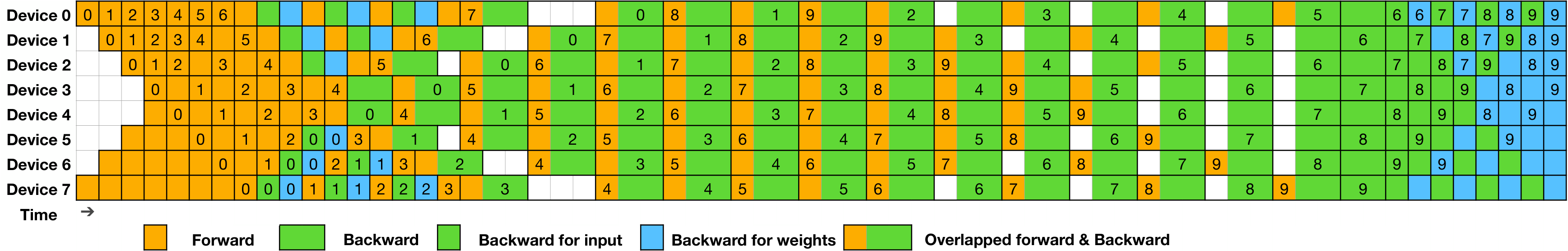

DualPipe bidirectional pipeline schedule for 8 PP ranks

图：DualPipe 在 8 个 PP rank、20 个 micro-batch 上的双向调度。橙色/其它色分别是从两端进入的两路 micro-batch，它们在时间轴上交错咬合，几乎不留空泡（对角的 warmup/cooldown 被对向流填满）。（DeepSeek-AI 2024, Fig 5；arXiv:2412.19437）

代价是每张卡需要保存两份参数（正反两路各一份 stage 副本），参数显存翻倍。DeepSeek-V3 通过 EP 和 ZeRO 已经把参数切得很碎，因此这个代价在整体显存预算中是可以接受的。

（2）计算与通信的全 overlap：DualPipe 把一对 forward 和 backward chunk 的执行拆成四个组件——attention、MLP/MoE 计算、dispatch all-to-all、combine all-to-all——并精细编排 warp 和 SM 资源，使 MoE 的跨机 all-to-all 完全隐藏在另一路 chunk 的计算之后：

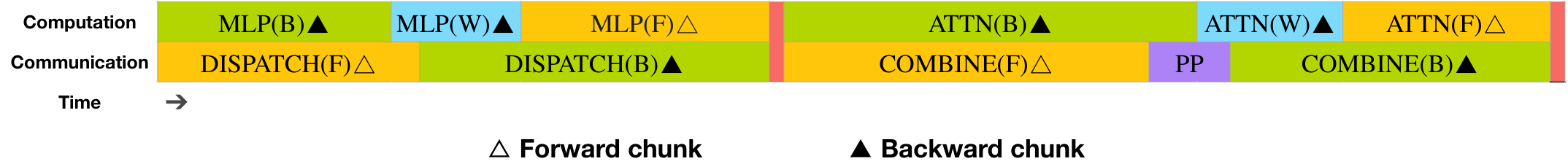

DualPipe overlapping of computation and communication for a fwd/bwd chunk pair

图：DualPipe 一对 forward+backward chunk 的计算-通信 overlap。同一 device 上，一路 chunk 的 dispatch/combine all-to-all（通信）与另一路 chunk 的 attention / MLP（计算）在时间上重叠，且 backward 进一步拆成 \(B\)（激活梯度）与 \(W\)（权重梯度）以便填充 —— transformer block 边界故意不对齐，就是为了让通信和计算错峰咬合。（DeepSeek-AI 2024, Fig 4；arXiv:2412.19437）

这正是 EP 一章中 EP all-to-all overlap 在 PP 层面的体现。可以把 DualPipe 理解为 zero-bubble 的双向版本再加上 MoE 通信的全 overlap，它是目前在 bubble 和通信两方面都做到最优的方案之一。

flowchart TB
    F1["1F1B\nbubble=(p-1)/m\n单向"]
    IL["interleaved\nbubble=(p-1)/(vm)\n通信×v"]
    ZB["zero-bubble\nbubble≈0\n拆 B_act/B_wgt"]
    DP["DualPipe\nbubble≈0 + 通信全overlap\n2× 参数显存"]
    F1 --> IL --> ZB
    F1 --> DP
    style DP fill:#e0f0ff

4. 四代调度对比表¶

调度	bubble fraction	activation 显存	P2P 通信	额外代价	典型场景
GPipe	\((p-1)/(m+p-1)\)	\(O(m)\)	\(p\)	大显存	已淘汰
1F1B	\((p-1)/(m+p-1)\)	\(O(p)\)	\(p\)	—	基线
Interleaved (VPP)	\((p-1)/(v \cdot m)\)	\(O(p)\)~略升	\(p \cdot v\)	通信×v、调度复杂	大规模 dense（Megatron 默认）
Zero Bubble	≈0 (ZB-H2)	\(O(p)\)~升	\(p\)	存延后 wgrad、绕开 grad sync	bubble 敏感
DualPipe	≈0 + 通信 overlap	\(O(p)\)	双向	2× 参数	MoE 大模型（DeepSeek-V3）

选型建议：dense 模型使用 interleaved 1F1B（成熟稳定，是 Megatron 的一等公民）；需要进一步压缩 bubble 时考虑 zero-bubble；MoE 模型且跨机 all-to-all 开销大时使用 DualPipe。

参考文献¶

Narayanan et al., Efficient Large-Scale LM Training (interleaved 1F1B), 2021. arXiv:2104.04473
Qi et al., Zero Bubble Pipeline Parallelism, 2024. arXiv:2401.10241
DeepSeek-AI, DeepSeek-V3 Technical Report, 2024. arXiv:2412.19437；DualPipe 代码 github.com/deepseek-ai/DualPipe
Megatron schedules.py:L891（interleaved warmup）, mlp.py:L374（backward_dw，split-backward 基础）。

调度算法讲完之后，剩下的问题就是怎么把它们真正落到工程实现里：activation 显存要怎么管理、P2P 通信要怎么和计算 overlap、以及 PP 要怎么和其它并行方式协同工作。这些正是下一篇03 · 显存、通信 overlap 与并行协同要讲的内容，包括 combined-1F1B 怎么把 PP 通信和 DP/EP 通信叠在一起，以及 bubble、显存、通信三者的总体权衡。
