02 · 显存 profiling：allocator 模型、snapshot 与 OOM 排查

读这篇之前最好先看过 05 · CUDA 执行模型：stream / event / 显存分配 / AMP §4，那里讲了 caching allocator 的基本行为，也就是 allocated 和 reserved 的区别，以及 empty_cache 到底做了什么。本文要做的是把这个基本行为展开成一套可测量、可判读的完整模型，并在此基础上给出 OOM 的标准排查流程。时间维度的工具，也就是 torch.profiler 和 nsys，都在 01 里讲过；本文只专注显存这一个维度。

1. 显存的构成（定义式）

在讨论「显存不够」之前，需要先把这笔账算清楚。训练时一张卡上的显存构成可以写成这样一个式子：

\[ \underbrace{\text{params} + \text{grads} + \text{optimizer states}}_{\text{model states}} + \underbrace{\text{activations} + \text{temp workspace}}_{\text{batch / seq dependent}} + \text{allocator fragmentation} \]

以混合精度加 Adam 为例（这是 Megatron 里的经典口径：bf16 参数/梯度加 fp32 master 权重和两个动量），每个参数会占用 4+4+4+2+2 = 16 字节：fp32 master copy 占 4 字节、fp32 momentum 占 4 字节、fp32 variance 占 4 字节、bf16 param 占 2 字节、bf16 grad 占 2 字节。对一个 7B 模型来说，仅仅 model states 这一项就要占约 112GB，这正是 ZeRO/FSDP 要把它们切分到 DP 组内的动机（详见 Data Parallelism (DP) / ZeRO / FSDP —— Infra 视角深入）。

激活值大致等于层数乘以每层保存的 saved tensors，会随 batch 和 seqlen 线性增长，是 profiling 时真正的变量；它的精确构成，也就是每一层具体保存了什么，可以参考 03 · autograd：引擎、自定义 Function、hooks、checkpoint §6（gradient checkpointing 正是用重新计算去换这部分显存）。

推理场景的账则不太一样：大头变成了 weights 加 KV cache（公式是 \(2 \times \text{layers} \times \text{kv heads} \times \text{head dim} \times \text{seqlen} \times \text{batch} \times \text{dtype size}\)），vLLM/SGLang 的「显存水位」管理也是围绕 KV cache 展开的。不过本文介绍的测量工具对训练和推理两种场景都通用。

2. caching allocator 的可测量模型

05 · CUDA 执行模型：stream / event / 显存分配 / AMP §4 给过一句简化的说法：「不直接 cudaMalloc，free 的显存进缓存池复用」。要真正读懂测量出来的数字，还需要再精确一层，看清 allocator 的三级结构：

cudaMalloc 的粒度 = segment（向驱动要的大块, 2MB 起, 按需扩大）
  └─ segment 内部按需切分成 block（你拿到的每个 tensor storage 就是一个 block）
       ├─  ≤ 1MB 的请求走 small pool（segment 固定 2MB）
       └─  > 1MB 的请求走 large pool（segment ≥ 请求大小, 按需求 cudaMalloc）

一个 segment 内部:  [ block(用) | block(空闲) | block(用) | block(空闲,inactive_split) ]
                                      空闲 block 只有「整段空闲的 segment」才能还给驱动

这个结构在官方的可视化工具里有直观的对应（§3 会讲怎么生成这种图）：

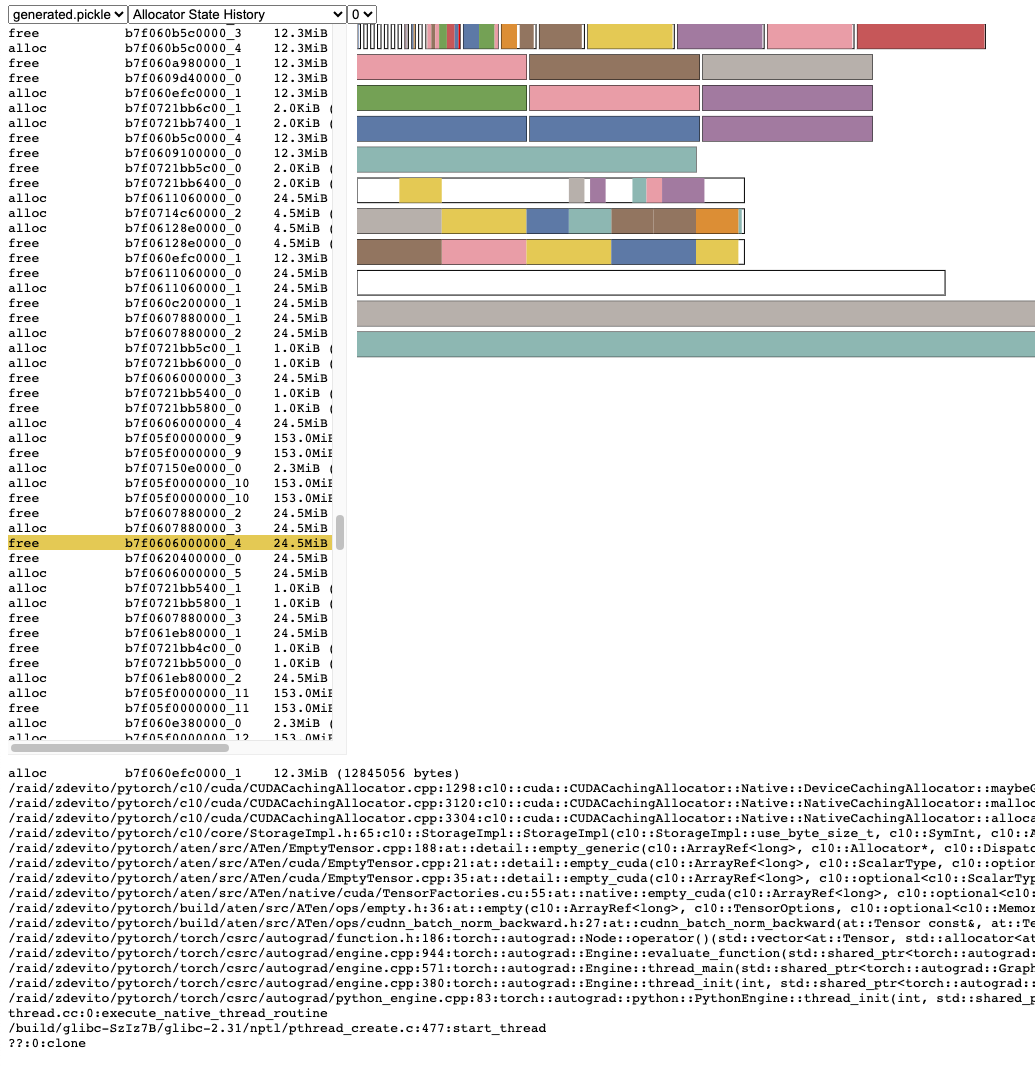

Allocator State History：segment 如何被切成 block

图：memory_viz 的 Allocator State History 视图——左侧是 alloc/free 事件流（带地址与大小），右侧每一行是一个 segment（一次 cudaMalloc）被切分成的彩色 block 与空闲块（白色）；底部是选中事件的完整分配栈（CUDACachingAllocator → aten::empty → …）。「大 segment 里卡着小空洞」这类碎片现场在这张图上一眼可见（PyTorch 2.9 文档 Understanding CUDA Memory Usage；pytorch.org/docs）。

有四个量必须分清楚，它们是 torch.cuda.memory_stats() 返回的字段名（2.9 核实）：

量 字段 定义
allocated allocated_bytes.all.current 你的 tensor 实际占用的字节（block 级求和）
reserved reserved_bytes.all.current allocator 向驱动 cudaMalloc 的总量（segment 级求和）——nvidia-smi 看到的就是它
active active_bytes.all.current 当前活跃的 block 字节数（allocated 的近似同义，含非 split 的整块）
inactive_split inactive_split_bytes.all.current 因切分而无法归还/复用的空闲碎片——碎片化的精确度量

有了这几个字段，碎片化就有了一个明确的定义式，而不只是一种感觉：

\[ \text{fragmentation} \approx \text{reserved} - \text{allocated} \]

其中「硬伤」部分是 inactive_split_bytes：空闲 block 躺在「还有别的 block 在用」的 segment 里，既还不了驱动，装新请求又可能嫌小。

另外还有几个排查时很有用的计数字段：num_device_alloc（真实发生的 cudaMalloc 次数，如果它突然飙升，说明缓存没有命中）、num_alloc_retries（分配失败后重试的次数，大于 0 说明已经在 OOM 边缘挣扎过）、num_ooms（累计的 OOM 次数）、num_sync_all_streams（allocator 被迫做同步的次数）。

如果想要人类可读的版本，直接 print(torch.cuda.memory_summary()) 即可：表头先给出 CUDA OOMs: x | cudaMalloc retries: y 两个计数，主体按 Allocated / Active / Requested / GPU reserved / Non-releasable 五行（各自还带 large/small pool 两行细分）乘以 Cur / Peak / Tot Alloc / Tot Freed 四列展开——Requested 与 Allocated 之间的差是 rounding 造成的损耗，Non-releasable 其实就是前面说的 inactive_split。日常巡检其实只需要两个动作：用 memory_summary() 看结构、用 max_memory_allocated() 看峰值（测峰值前记得先 reset_peak_memory_stats() 清零一次，再重新跑一个 step）。

一个常见的误读是把 nvidia-smi 显示的数字当成模型实际占用的显存——比如它显示 78GB，并不等于模型真的占了 78GB，那其实是 reserved（含缓存池）。同样也别指望 torch.cuda.empty_cache() 能解决 OOM：它只会把完全空闲的 segment 还给驱动（并带来一次同步），对「allocated 真的太多」这种情况无能为力；它能救的只有碎片化这一种情况，而且效果通常也不如后面 §5 会介绍的 expandable_segments 优雅。

3. 时间维度：snapshot + memory_viz

§2 里的这些 API 回答的是「现在占用了多少」；要回答「峰值时刻究竟是谁占着」，就需要一份带历史的快照了。整个工作流分三步：

# ① 训练开始前：开启分配历史记录（每个 alloc/free 记 stack trace）
torch.cuda.memory._record_memory_history(max_entries=100_000)   # 默认不限(2^63-1), 生产上给个上限

# ② 训练中 / OOM 后 / 任意关心时刻：dump 快照
torch.cuda.memory._dump_snapshot("snapshot.pickle")             # pickle: 所有 segment/block 状态 + 事件历史

# ③ 浏览器打开 https://pytorch.org/memory_viz, 把 pickle 拖进去

memory_viz 是一个纯本地的 JS 应用（snapshot 不会上传到任何地方），提供两个核心视图。第一个是 Active Memory Timeline：每个存活的 tensor 对应一条色带，随时间堆叠展示，峰值点可以直接点选，下方会列出该分配的完整 python/C++ 混合调用栈——这样一来，「峰值是谁贡献的」就从靠猜变成了可以直接查：

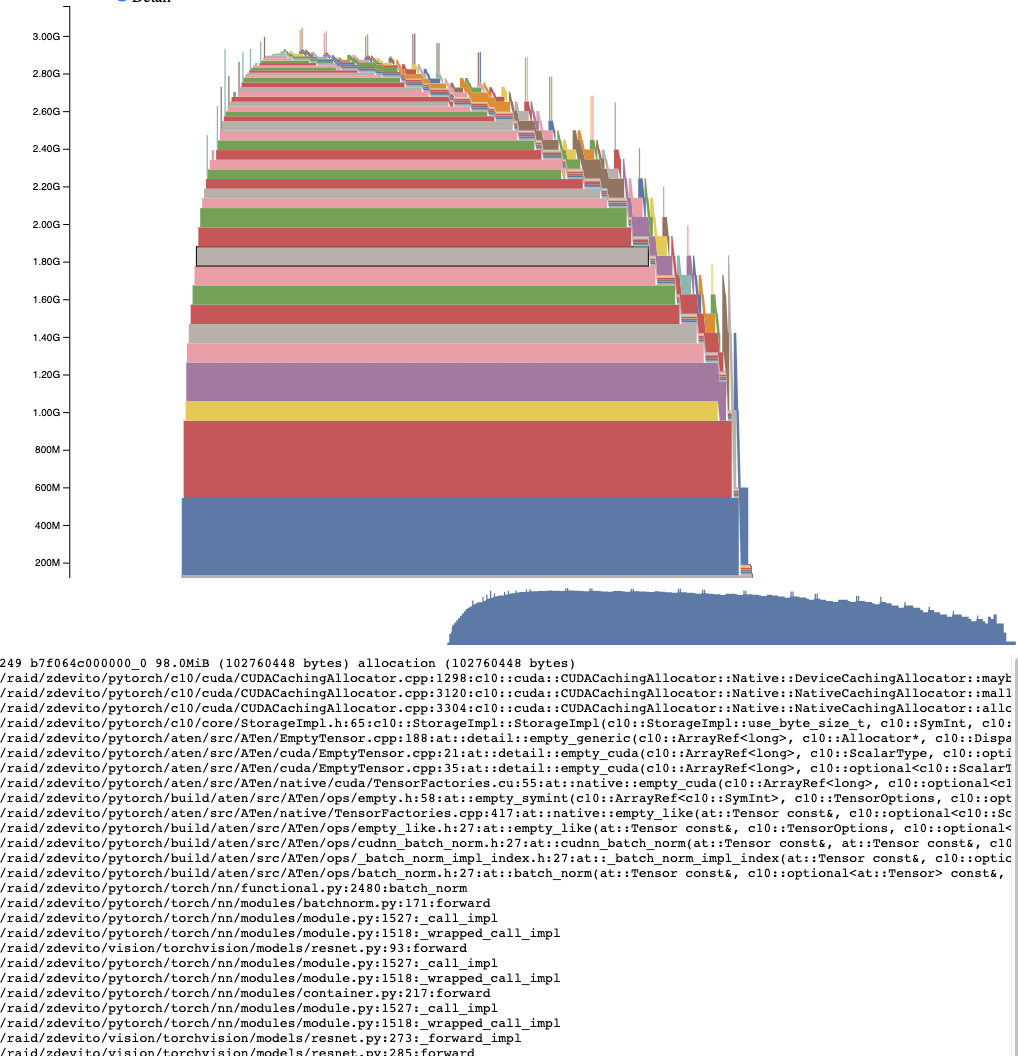

Active Memory Timeline

图：ResNet 训练的 Active Memory Timeline——每个存活 tensor 一条色带，峰值 ~3GB 处点选一个 98MiB 的分配，下方展开它的完整调用栈（resnet.py: forward → batch_norm → aten::empty_like → CUDACachingAllocator）（PyTorch 2.9 文档 Understanding CUDA Memory Usage；pytorch.org/docs）。

第二个视图是 Allocator State History，也就是 segment/block 级别的状态回放（§2 里那张配图用的就是这个视图），可以看到 split、coalesce、free 的完整过程，用来判断碎片化的成因——比如可能会发现「一个 1.9GB 的 segment 里躺着一个 300MB 的空洞，新请求要 2GB 却塞不进去」这种具体情况。

如果服务器上没有浏览器，可以用 torch 自带的 CLI 代替：python -m torch.cuda._memory_viz <stats|trace|segments|memory|compare|trace_plot|segment_plot> snapshot.pickle（其中 trace_plot/segment_plot 会直接出图，compare 用来对比两份 snapshot，在回归定位「哪次改动吃掉了显存」时很好用）。

Megatron 的集成走的就是这套路子（training.py:L2597–L2603）：开启 --record-memory-history 之后，每隔 log_interval 步会在 last rank 上调用一次 torch.cuda.memory._snapshot()，再 pickle 到 --memory-snapshot-path（默认是 snapshot.pickle，见 common_config.py:L56–L59）。之所以只在 last rank 上 dump，是因为各 rank 的显存行为通常是对称的，一份就足够代表；而在不对称的情况下（比如 PP 末段因为要算 loss 相关激活而多存了一些），last rank 又恰好是最满的那个，同样能代表最坏情况。

4. OOM 排查决策树

torch.cuda.OutOfMemoryError 抛出时，异常信息里会直接带上 allocated、reserved 等数字。按这三个数可以做一次快速分诊：

flowchart TD
    A[OOM] --> B{看报错里的数字}
    B -->|allocated ≈ 总显存| C[真不够: 需求超物理上限]
    B -->|reserved ≫ allocated,<br>inactive_split_bytes 大| D[碎片化: 有总量没大块]
    B -->|peak 逐 step 单调上涨| E[泄漏: 有 tensor 没被释放]

    C --> C1[降 micro-batch / seqlen]
    C --> C2[activation checkpointing<br>见 torch/03 §6]
    C --> C3[ZeRO/FSDP 切分 model states<br>见 parallel/02]
    C --> C4[optimizer/grad offload]

    D --> D1[PYTORCH_CUDA_ALLOC_CONF=<br>expandable_segments:true]
    D --> D2[max_split_size_mb 限制切分]
    D --> D3[snapshot 看是谁把大 segment 切碎]

    E --> E1[_record_memory_history + memory_viz<br>按 stack 找到不释放的代码]
    E --> E2[常见: tensor 存进全局 list、<br>metric 带着 graph 累计]

这三种情况的判别量全部来自 §2/§3 介绍的工具，这也正是把它们模型化的意义所在：OOM 从一件「加机器或者砍 batch」的玄学事情，变成了一道可以按图索骥的查表题。

5. PYTORCH_CUDA_ALLOC_CONF 关键项

这是一个用逗号分隔的环境变量，用来控制 allocator 的行为：

项 作用 什么时候用
expandable_segments:true segment 改为「预留一大片虚拟地址、物理页按需映射」（每 stream 一条可增长 segment，替代每次定长 cudaMalloc）——空闲虚拟空间不构成碎片 变长序列 / MoE 等分配尺寸多变的训练几乎标配；对碎片化 OOM 是一等解
max_split_size_mb:<N> 禁止把大于 N MB 的空闲 block 切开给小请求（默认不限） 大请求间歇出现、被小请求切碎大块时
garbage_collection_threshold:<0~1> 显存用量超过总容量该比例时，allocator 主动优先回收最旧的未用 block（默认 1.0 = 不主动收），避免被动触发昂贵的 sync-and-reclaim 峰值周期性顶满、能接受偶发同步开销时

需要提醒的是，这几项都是 native backend 才有的开关（在 backend:cudaMallocAsync 下会被忽略，而且该 backend 部分 memory_stats 统计恒为 0）。garbage_collection_threshold 的回收伴随着 stream 同步，可能会让 step 时间出现抖动——这种抖动可以用 01 里的 nsys 直接看到。expandable_segments 改变了 segment 的生命周期语义，在多任务共卡或者混部场景下，建议先在测试环境验证过再上生产。

6. 常见坑

  • max_memory_allocated 不归零：峰值统计是从进程启动开始累计的，测单个 step 之前记得先调 reset_peak_memory_stats()。
  • 激活峰值出现在 fwd 末 / bwd 初：这是 saved tensors 全都还活着、梯度又刚开始回流的交界点——想看 snapshot 就应该看这个时刻，而不是 step 结束的时候。
  • 多进程共卡：nvidia-smi 是全卡口径，会包含别的进程占用；memory_stats 才是本进程口径。共卡场景下调试，先确认清楚是不是别人占用的显存。
  • NCCL 等绕过 allocator 的分配不可见：前面提到的所有工具（memory_stats / snapshot / memory_viz）只看得到 PyTorch allocator 管理的显存；NCCL 通信 buffer 等直接走 CUDA API 分配的部分不在其中——如果账对不上，可以用 torch.cuda.device_memory_used(idx)（整卡口径）减去 memory_reserved()，差值就是 allocator 之外的部分。
  • profile_memory 与 snapshot 的分工不同：01 里的 profile_memory=True 给出的是「每个 op 分配/释放了多少」，是时间线视角；snapshot 给出的是「每个时刻谁还活着」，是状态视角。定位峰值构成用后者，定位异常分配行为用前者更合适。相关的 export_memory_timeline（按 PARAMETER/ACTIVATION/GRADIENT 等类别分解的显存时间线）要求 record_shapes + profile_memory + with_stack 三者同时打开，否则会直接抛出 ValueError。
  • 私有 pool：CUDA Graph capture（见 07 · CUDA Graph：把一串 kernel 压成一次 replay）要求 capture 期间的分配进入私有 mempool（torch.cuda.graph_pool_handle()），这部分在 stats 里会被单独列出，不要误当成泄漏。

7. 小结

显存 profiling 的全部内容，其实就是一个构成式（§1，知道理论上该有多少）加一个三级模型（segment/block/pool，知道测出来的数字对应什么）加一条工作流（_record_memory_history → _dump_snapshot → memory_viz，知道峰值究竟是谁占的）加一棵决策树（OOM 三分诊）。时间和显存这两个维度合起来看，单卡层面的问题基本就能闭环；多卡、系统级的问题，则要交给 nsys 来处理。

下一篇：03 · Nsight Compute（ncu）：kernel 级微架构分析。时间和显存两个维度都闭环之后，还剩最后一个问题：某个已经被锁定的 kernel，到底为什么只能跑这么快？下一篇会把它放到 roofline 图上，看看它是被算力、带宽还是 occupancy 卡住。
