02 · Token Tree 与 Tree Attention

线性 draft 一轮只猜一条未来：第一个分歧点被拒绝，后面 \(\gamma-1\) 个位置的计算就全部作废。SpecInfer / Medusa / EAGLE-2 把候选组织成树：共享前缀只存一份，一次 target forward 用特殊的 attention mask 同时 verify 所有路径，再挑出最长可接受前缀。本篇说明树的数据布局、mask 的构造方式与 KV 回滚。

论文：Miao et al., SpecInfer, arXiv:2305.09781；Cai et al., Medusa §2.1.2, arXiv:2401.10774；Li et al., EAGLE-2, arXiv:2406.16858。

代码：eagle_utils.py 的 build_tree_kernel_efficient。

1. 线性 draft 的上限

在链式候选上，位置 \(k\) 能保留下来的前提是 \(1..k{-}1\) 全部命中。即使每步 \(\alpha=0.8\)，

\[ P(\text{5th survives}) \;=\; 0.8^5 \approx 0.33 \]

继续加大 \(\gamma\)，多出来的位置几乎注定被丢弃，还白白占用 verify 的 batch 容量。提高 \(\tau\) 的正确方向不是无限加长链条，而是在分叉点同时准备几个备选——用树的宽度换取「至少有一条路径能保留下来」的概率。

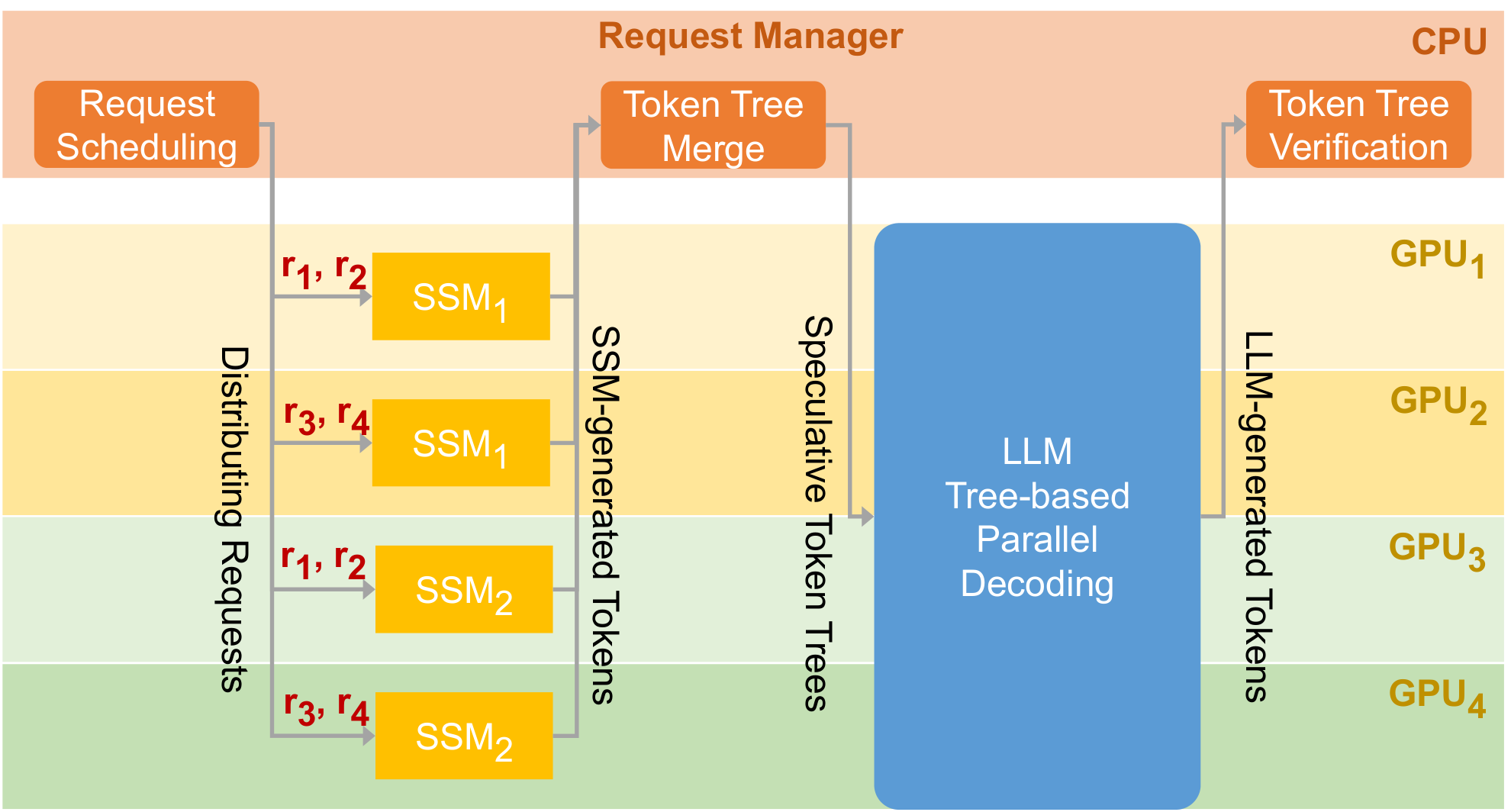

SpecInfer 系统：draft 引擎出候选，target 作为 token tree verifier

图：SpecInfer 把 LLM serving 拆成「投机引擎 + 树验证器」。target 不再逐步 decode，而是对整棵候选树做一次并行核对。（Miao et al. 2023, workflow；arXiv:2305.09781）

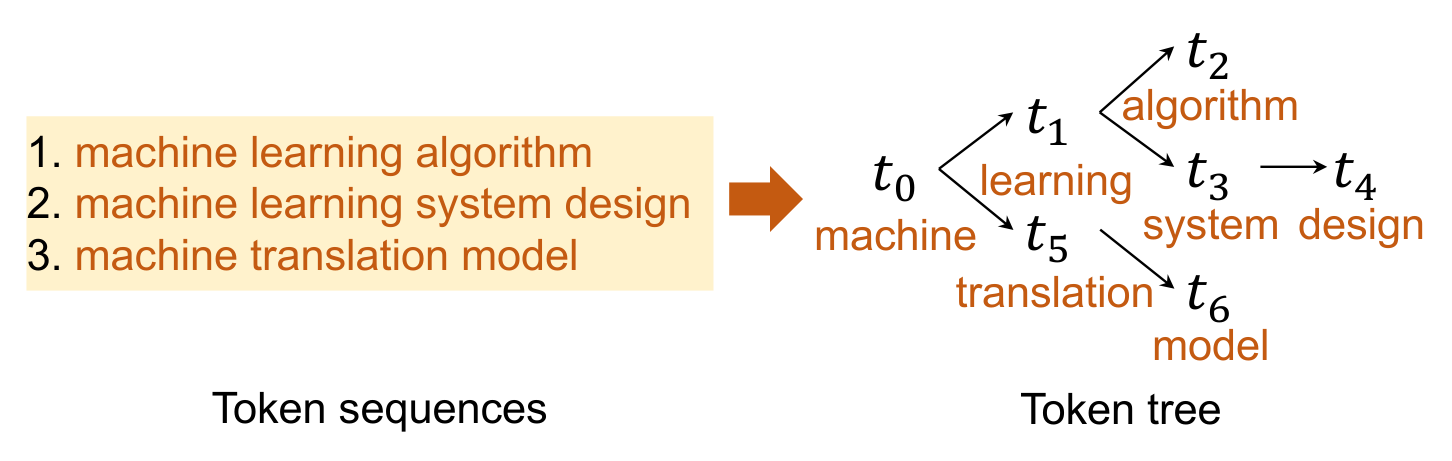

SpecInfer：多条 token sequence 压成一棵共享前缀的 token tree

图：三条候选 machine learning algorithm / machine learning system design / machine translation model 合并后，machine 只出现一次。verify 时共享前缀的 KV 也只算一次。（Miao et al. 2023, token tree；arXiv:2305.09781）

2. Token tree 的定义

一棵 draft tree \(\mathcal{T}\)：

  • 每个节点是一个 token，边表示「该 token 作为父节点的续写」
  • 根是上一轮留下的 anchor / bonus token（已确认，不必再 verify）
  • 根到叶的一条路径就是一条候选 continuation
  • 节点数 \(N_{\mathrm{tree}}\) 是这一轮要送给 target 的 verify token 数（不含已经在 KV 里的 prompt）

和线性 draft 的对照：

链 树
候选条数 1 多条，共享前缀
verify token 数 \(\gamma\) \(N_{\mathrm{tree}}\)（通常 > \(\gamma\)，但 ≪ 路径数 × 深度）
一次 forward 覆盖的「未来」 一条 所有路径
第一个位置猜错 整轮只剩 correction 只要某个兄弟对了，还能往下走

\(N_{\mathrm{tree}}\) 就是 \(T_{\mathrm{verify}}\) 的真实宽度。树不能无限制地扩张，否则 verify 会从 memory-bound 滑向 compute-bound（00 §4）。EAGLE-2 / Sequoia 的工作就是在覆盖率与 \(N_{\mathrm{tree}}\) 之间寻找平衡点。

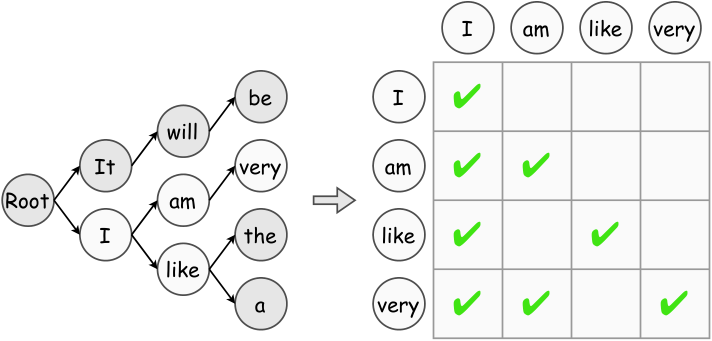

Xia et al. survey：树形 verify 一次覆盖多条分支

图：survey 对 tree-based verification 的示意。分叉后各分支在同一张 attention 里并行核对。（Xia et al. 2024, Fig tree；arXiv:2401.07851）

3. Tree attention 的 mask 规则

朴素做法是把每条路径 pad 成独立序列、扩大 batch，KV 和计算都按路径数翻倍。tree attention 的做法是把整棵树摊平成一段长为 \(N_{\mathrm{tree}}\) 的序列，再用一张 mask 恢复树上的祖先关系。

具体规则（和普通 causal mask 的差别）：

  • 位置 \(i\) 可以看到：prompt（已确认上下文）∪ 从根到 \(i\) 的祖先
  • 位置 \(i\) 不能看到：兄弟、堂表、任何非祖先的 draft token
  • RoPE / 位置编码使用树上的深度（或「从 prompt 末尾算起的路径长度」），而不是摊平后的下标

Medusa 用 top-down 的笛卡尔积构造树：第 \(k\) 个 head 取 top-\(s_k\)，路径数 \(\prod s_i\)，节点数 \(\sum_k\prod_{i\le k}s_i\)。SpecInfer 是 bottom-up：多条独立 draft 按公共前缀 merge。EAGLE 每步对当前叶做 top-k 扩展，树由「层 × topk」逐层长出来。

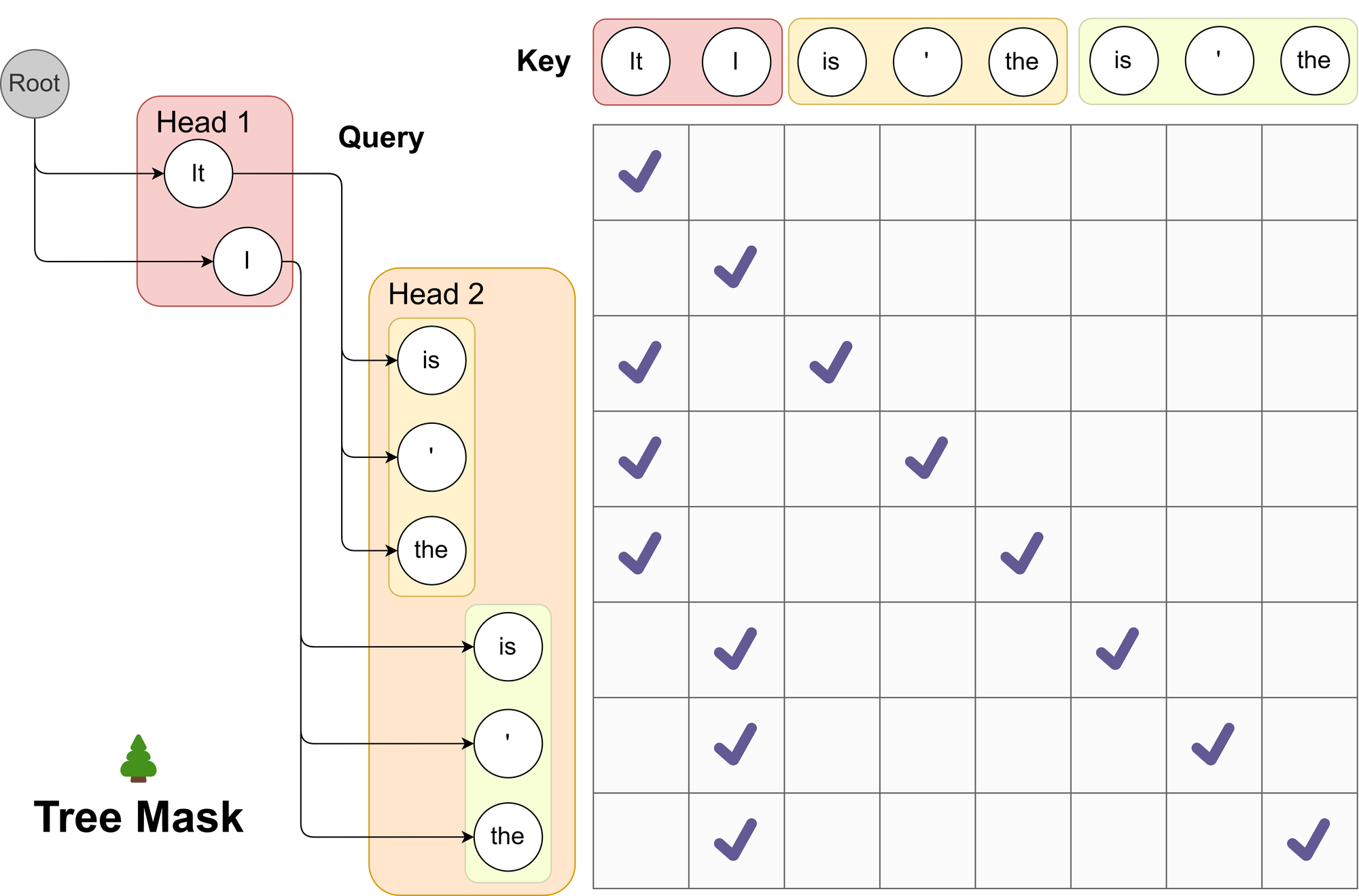

Medusa Fig 2：top-2 × top-3 = 6 条候选，mask 只允许看祖先，位置编码按树深度

图：两个 Medusa head 的 top 预测铺成树。attention mask 保证每个 token 只看到自己的前驱；positional index 按这条路径上的步数重写，而不是按摊平下标。（Cai et al. 2024, Fig 2；arXiv:2401.10774）

SGLang 把这张 mask 的构造收进 CUDA/Triton kernel，避免在 Python 里物化 \(O(N_{\mathrm{tree}}^2)\) 的 dense mask：

# eagle_utils.py :: build_tree_kernel_efficient
# 输入: bonus_tokens, parent_list, top_scores_index, draft_tokens, seq_lens, topk, spec_steps
# 输出:
#   tree_mask     — 按 TreeMaskMode（FULL_MASK / QLEN_ONLY / bitpacking）
#   positions     — 每个 draft token 在原序列上的 RoPE 位置
#   retrieve_index / retrieve_next_token / retrieve_next_sibling
#                 — 接受后沿树回溯、找最长前缀的索引

positions 的注释在源码里写得很直白：若各 draft token 的深度是 [0,1,1,2]、prompt 长 7，则 positions = [7,8,8,9]——两个深度为 1 的兄弟共享同一个 RoPE 位置，因为它们是同一时间步的不同假设。

4. 树上的 verify 流程

target 一次 forward 给每个树节点一份 logits \(p_v\)。接受仍然从根往下、对每条边执行 01 的 \(\min(1,p/q)\)（greedy 则比对 token id）：

从根出发:
  对当前节点的每个孩子，按 p/q 决定是否接受
  接受的孩子成为新的「当前节点」，继续往下
  全部孩子都拒 → 在当前节点的 p 上 sample correction，结束
走到底仍全中 → 在最后节点的「下一位置」sample bonus

实现上通常先选出一条最优路径（例如按路径对数概率，或像 EAGLE-2 那样按「到该节点的接受率乘积」），再只对这条路径做从左到右的顺序接受，因为最终文本只能保留一条链。SpecInfer 的 stochastic 版本对整棵树做一次保证分布等价的 tree sampling；工程中更常见的是动态树加顺序接受。

接受之后：

  • 被选中路径的 KV 提交进 cache，成为下一轮的 prompt
  • 未选中兄弟、以及拒绝点之后的节点，KV 作废

这也是树比链更贵的另一面：需要按 \(N_{\mathrm{tree}}\) 分配 page，用完还要回收；page size 大于 1 时还要按 topk 做额外的 rounding（见 SGLang 对 get_alloc_reserve_per_decode 的注释）。

SpecInfer：tree-based parallel decoding 与 KV 布局

图：target 不再是增量 decoder，而是一棵 token tree 的 verifier；同一层兄弟并行计算，KV 按下标铺开。（Miao et al. 2023, tree-based decoding；arXiv:2305.09781）

5. 静态树与动态树

静态树（Medusa 笛卡尔积、EAGLE-1 固定拓扑）：事先规定每层的分支数。隐含假设是「接受率只与深度有关」——第 3 层的 token 无论上下文如何，值不值得占一个节点是固定的。

动态树（EAGLE-2）：draft 模型的 softmax 置信度被证明与真实接受率校准得不错，于是每步用「到该节点的前缀存活概率」作为分数，在全局挑出 \(N_{\mathrm{tree}}\) 个最有希望的节点进行扩展。上下文简单（模板、代码）时树变深；上下文发散时树变宽。细节见 05。

EAGLE-2：同一预算下，动态树把节点拨到更可能被接受的位置

图：左为固定拓扑，右为按置信度长出来的树。同样的节点预算，动态树能换来更长的期望接受前缀。（Li et al. 2024, EAGLE-2 Fig method；arXiv:2406.16858）

Sequoia（Chen et al. 2024）从另一个角度做预算：给定硬件上 \(T_{\mathrm{verify}}(N_{\mathrm{tree}})\) 的实测曲线，用动态规划选择树形，优化目标直接是期望 \(\tau / T\)。它与 EAGLE-2 的差别是「分数来自模型置信」对「分数来自硬件 profile」——DSpark 的 hardware-aware scheduler 则把后者用到了链/块的长度上。

6. 不适合用树的场景

  • 高并发 serving：\(N_{\mathrm{tree}}\) 直接乘进 target 的 token 数。当 batch 已经把 decode 推到 compute-bound 时，一棵 60 节点的树实际上是在挤占其他请求的 batch 位，因此 DFlash / DSpark 更常使用单条长块而不是宽树。
  • Draft 本身已经很准：DeepSeek MTP-1 第二 token 接受率 85–90%，一条链就够了，树的边际收益很小。
  • 实现复杂度：tree mask、RoPE 重写、KV 回收、CUDA Graph 都要按 \(N_{\mathrm{tree}}\) 分桶，链的 graph 更稳定。

对照：

链:  draft 序列 x1..xγ          → verify 宽度 γ
树:  draft 拓扑 (parent, token) → verify 宽度 N_tree ≥ 深度
块:  并行填 γ 个位置（DFlash）  → verify 宽度 = 调度后的前缀长 ≤ γ

三种拓扑都复用 01 的接受规则，差别只在「一次 forward 覆盖哪几个条件分布」。

下一篇：03 · 早期 Draft 方法——回顾在 EAGLE / MTP / DFlash 出现之前，draft 是怎么来的：独立小模型、检索、Lookahead、Medusa。
